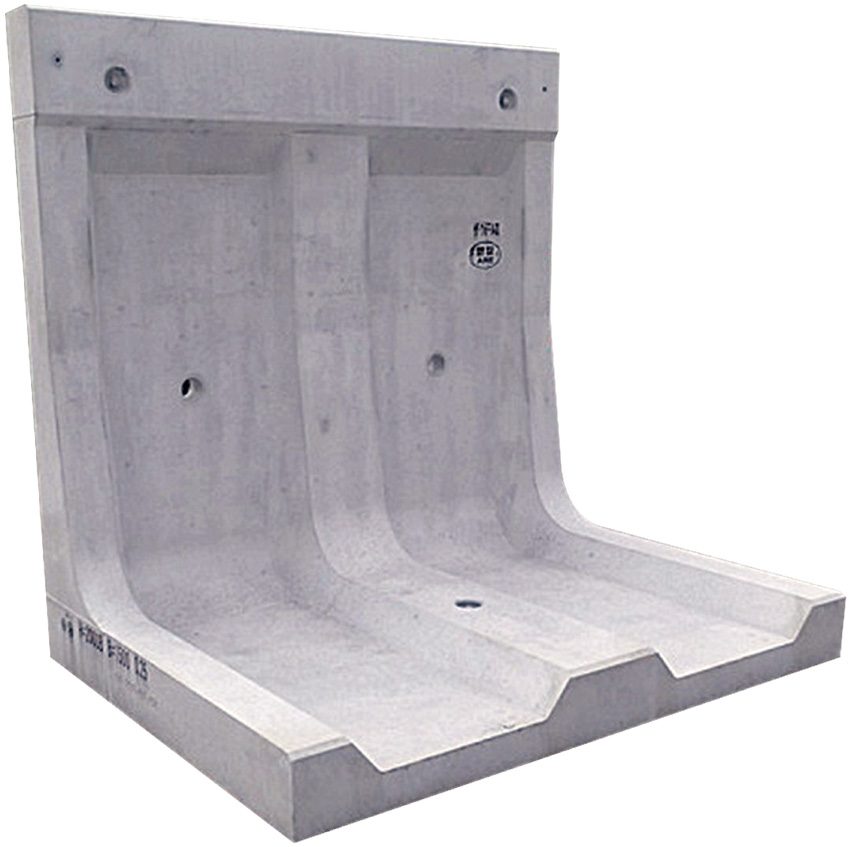

THE WALL II

ザ・ウォールⅡ

THE WALL II・耐震型宅地造成用L型擁壁／大臣認定・kh=0.225

国土交通大臣認定
大規模地震動対応 kh=0.225

宅地造成用のプレキャストL型擁壁で、大規模地震動の設計水平震度kh=0.225に対応した「耐震型」です。国土交通大臣認定（宅地造成等規制法施行令第14条）を取得しており、認定条件内であれば設計・計算等の手間が不要。国土交通大臣認定擁壁の中で最も土地の有効利用ができます。皆様の財産である宅地を安心・安全に構築できる擁壁です。

区分：L型擁壁　／　工種：宅地造成大分県・福岡県・熊本県選び分けるフラットウォールⅡ・NPウォール

01特徴

最新の高い耐震化仕様にバージョンアップ（設計水平震度 kh=0.225 対応）。
国土交通大臣認定（宅地造成等規制法施行令第14条）取得済みで、認定条件内なら設計・計算等の手間が不要。計画から認可までの期間を短縮でき手続きも簡素化。
中性化に対し、100年以上の耐久性を有する。
前面が垂直（鉛直）なので敷地境界線まで土地を最大限有効に使用できる。
コーナー部は90°≦θ<180°の任意角度で一体製造が可能。
認定条件の範囲で擁壁天端に前面から最短75mmでフェンスを取付可能。
前面に表面化粧を施工可能（厚さ50mmまで）。
直線部製品は擁壁長を1.0mまで短縮可能。
コーナー部製品は擁壁高さと角度に応じて擁壁長の短縮が可能。施工性の向上とともに隅切部を最小寸法で対応できる。

02用途・使い分け

宅地造成で国土交通大臣認定擁壁が必要な場合の第一候補です。kh=0.225の耐震型で、認定条件内であれば設計計算の手間がかかりません。
認定が不要な宅地造成・垂直擁壁にはフラットウォールⅡ、車道用にはNPウォール、大型・高擁壁にはガーディアンⅡをご検討ください。
規格は呼び名H1000からです。H1000未満の擁壁高さにはフラットウォールⅡ（H600〜）をご検討ください。

03設計条件（土質定数等）

積載荷重 Q=10.0kN/m²（積雪荷重を含む）／地表面の勾配 LEVEL。
裏込土・基礎地盤の内部摩擦角 φ=30°以上または φ=25°以上30°未満。裏込土単位体積重量 γt=16〜19kN/m³。
滑動摩擦係数 μ：μ≦0.6のとき μ=tanφ、μ>0.6のとき μ=0.6（φ=30°→μ=0.578、φ=25°→μ=0.467）。
必要根入れ深さ Df（岩盤設置を除く）：φ=30°以上→Df=35cm以上かつ見え高さの15/100以上、φ=25°以上30°未満→Df=45cm以上かつ20/100以上。
壁面摩擦角：安定計算＝主働 δ=φ/2（大地震時 δ=φ）・受働 δ=0／断面計算＝主働 δ=φ/2。
地域係数 1.0（大地震時・建築基準法施行令第88条1項による）／設計水平震度 kh=0.225／設計鉛直震度 kv=0。
土圧算定：常時・フェンス荷重時＝クーロン式、大地震時＝物部・岡部の式。
コンクリート単位体積重量 γc=24.0kN/m³／設置可能フェンス高 h=2.00m以下（見付率により異なる）。
フェンス荷重：作用高さ Hf=1.10m・作用荷重 Pf=1.0kN/m＋建設省告示第1454号による風荷重。
荷重の組合せ：常時＝自重・積載荷重・常時主働土圧／フェンス荷重時＝同＋フェンス荷重／大地震時＝自重・積載荷重・地震時主働土圧・慣性力・地震時受働土圧。

04安全率

安定計算（転倒・滑動）：長期＝1.5以上、短期（フェンス荷重時・大地震時）＝1.0以上。
地盤反力度：長期＝基礎地盤の長期許容応力度以下（極限支持力度1/3以下）、短期＝短期許容応力度以下（極限2/3以下）、大地震時＝極限支持力度以下。
部材計算：モーメントM・せん断力Q＝長期1.0以上／短期1.0以上、付着＝短期1.0以上、ひび割れ＝長期1.0以上。終局時：モーメント3.0以上、付着割裂1.0以上。
部材計算許容応力度（N/mm²）：コンクリート（設計基準強度Fc=30・Fc=40）圧縮長期10.0／短期20.0、せん断0.79／1.185、付着長期1.70［上端筋］・2.55［その他］／短期2.55・3.82、終局付着割裂1.32。鉄筋（SD295・SD345）圧縮長期195／短期295、引張長期195／短期295／終局395（全国宅地擁壁技術協会基準値）、せん断補強195／295。

05直線部形状・寸法表単位：mm、体積：m³、質量：kg。250ピッチ9規格。質量は滑面／レンガ仕上げ

ザ・ウォールⅡ 直線部側面図・背面図・A-A断面図・平面図寸法図（記号は下の寸法表に対応） — 寸法図 — ザ・ウォールⅡ 直線部側面図・背面図・A-A断面図・平面図
記号 H・B・t1・t2・t3・t4・d1・d2・d3・d4・R・h が下表の列に対応します。

単位：mm、体積：m³、質量：kg。250ピッチ9規格。質量は滑面／レンガ仕上げ

直線部形状・寸法表（単位：mm、体積：m³、質量：kg。250ピッチ9規格。質量は滑面／レンガ仕上げ）
呼び名	H	B	t1	t2	t3	t4	d1	d2	d3	d4	R	h	製品体積	製品質量(滑面)	製品質量(レンガ)
H1000A	1000	750	150	110	110	150	160	110	300	440	150	550	0.427	1,020	1,090
H1250A	1250	900	150	105	130	200	170	110	300	580	150	750	0.539	1,290	1,380
H1500A	1500	1050	150	105	150	240	180	110	300	720	150	750	0.664	1,590	1,690
H1750A	1750	1200	200	105	160	260	200	110	300	850	225	850	0.849	2,040	2,160
H2000A	2000	1400	200	105	180	280	220	110	300	990	225	850	1.015	2,440	2,580
H2250A	2250	1600	200	105	200	350	230	110	300	1130	225	850	1.200	2,880	3,040
H2500A	2500	1800	250	105	210	400	250	110	300	1260	300	850	1.455	3,490	3,660
H2750A	2750	1950	250	105	230	480	280	115	300	1400	300	900	1.689	4,050	4,240
H3000A	3000	2100	250	110	250	550	300	120	300	1530	300	950	1.941	4,660	4,870

吊治具はメーカー指定のものを使用。規格外の高さを使用する場合は直近上位の規格の擁壁高を準用できる。レンガ仕上げの重量は参考値です。

06コーナー部形状・寸法表（90°）※控えブロックが必要な時のみ使用。b＝控え長単位：mm、体積：m³、質量：kg

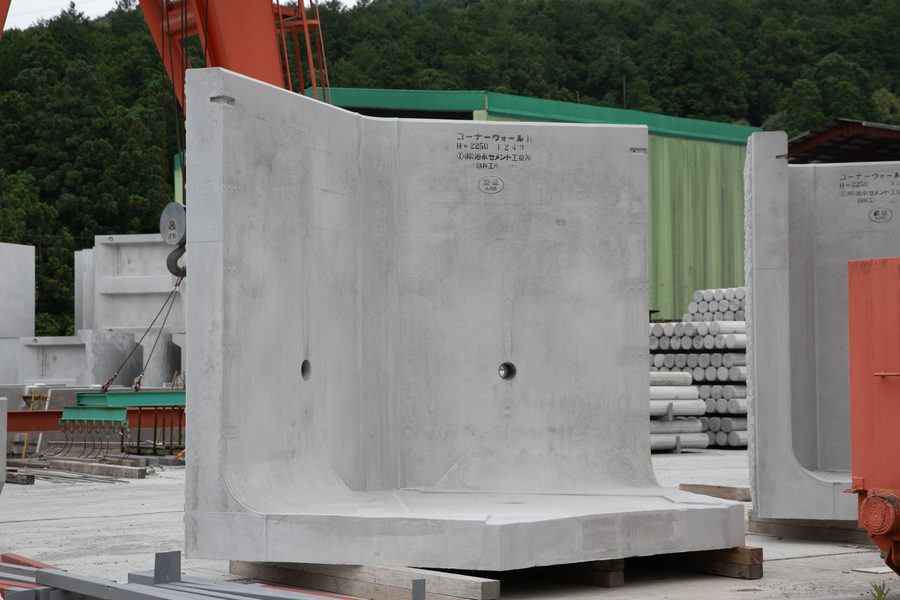

ザ・ウォールⅡ コーナー用製品（90°≦θ<180°を一体製造するL型コーナーユニット） — 製品写真 — コーナー用製品（90°≦θ<180°を一体製造するL型コーナーユニット）

ザ・ウォールⅡ コーナー部90° 側面図・平面図寸法図（記号は下の寸法表に対応） — 寸法図 — ザ・ウォールⅡ コーナー部90° 側面図・平面図
記号 H・L・B・t・d・h・p・q・r・l・b が下表の列に対応します。

90°（単位：mm、体積：m³、質量：kg）※控えブロックが必要な時のみ使用。b＝控え長

コーナー部形状・寸法表（90°）（単位：mm、体積：m³、質量：kg）※控えブロックが必要な時のみ使用。b＝控え長
呼び名	H	L	B	t	d	h	p	q	r	l	b	製品体積	参考質量(滑面)	参考質量(レンガ)
HC1000A-90	1000	1500	750	150	150	550	750	—	150	150	1061	0.672	1,610	1,710
HC1250A-90	1250	1500	900	150	150	750	750	—	150	150	849	0.796	1,910	2,040
HC1500A-90	1500	1500	1050	150	150	750	750	—	150	150	636	0.916	2,200	2,360
HC1750A-90	1750	1700	1200	200	200	850	850	—	225	300	707	1.577	3,780	3,990
HC2000A-90	2000	1700	1400	200	200	850	850	—	225	300	424	1.754	4,210	4,450
HC2250A-90	2250	1700	1550	200	200	850	650	1050	225	300	212	1.922	4,610	4,880
HC2500A-90	2500	1900	1750	250	250	850	650	1250	300	300	212	2.956	7,100	7,430
HC2750A-90	2750	2000	1950	250	250	900	650	1250	300	300	71	3.409	8,180	8,560
HC3000A-90	3000	2150	2100	250	250	950	750	1250	300	300	71	4.012	9,630	10,080

07コーナー部形状・寸法表（120°）※控えブロックが必要な時のみ使用。b＝控え長単位：mm、体積：m³、質量：kg

ザ・ウォールⅡ コーナー部120° 側面図・平面図寸法図（記号は下の寸法表に対応） — 寸法図 — ザ・ウォールⅡ コーナー部120° 側面図・平面図
記号 H・L・B・t・d・h・p・q・r・l・b が下表の列に対応します。

120°（単位：mm、体積：m³、質量：kg）※控えブロックが必要な時のみ使用。b＝控え長

コーナー部形状・寸法表（120°）（単位：mm、体積：m³、質量：kg）※控えブロックが必要な時のみ使用。b＝控え長
呼び名	H	L	B	t	d	h	p	q	r	l	b	製品体積	参考質量(滑面)	参考質量(レンガ)
HC1000A-120	1000	1500	750	150	150	550	750	—	150	150	1848	0.744	1,790	1,890
HC1250A-120	1250	1500	900	150	150	750	750	—	150	150	1698	0.888	2,130	2,260
HC1500A-120	1500	1500	1050	150	150	750	750	—	150	150	1548	1.030	2,470	2,630
HC1750A-120	1750	1700	1200	200	200	850	850	—	225	300	1744	1.781	4,280	4,490
HC2000A-120	2000	1700	1400	200	200	850	850	—	225	300	1544	2.003	4,810	5,050
HC2250A-120	2250	1700	1550	200	200	850	650	1050	225	300	1394	2.206	5,290	5,560
HC2500A-120	2500	1900	1750	250	250	850	650	1250	300	300	1541	3.413	8,190	8,520
HC2750A-120	2750	2000	1950	250	250	900	650	1250	300	300	1514	3.948	9,480	9,860
HC3000A-120	3000	2150	2100	250	250	950	750	1250	300	300	1624	4.634	11,120	11,570

08コーナー部形状・寸法表（135°）※控えブロックが必要な時のみ使用。b＝控え長単位：mm、体積：m³、質量：kg

ザ・ウォールⅡ コーナー部135° 側面図・平面図寸法図（記号は下の寸法表に対応） — 寸法図 — ザ・ウォールⅡ コーナー部135° 側面図・平面図
記号 H・L・B・t・d・h・p・q・r・l・b が下表の列に対応します。

135°（単位：mm、体積：m³、質量：kg）※控えブロックが必要な時のみ使用。b＝控え長

コーナー部形状・寸法表（135°）（単位：mm、体積：m³、質量：kg）※控えブロックが必要な時のみ使用。b＝控え長
呼び名	H	L	B	t	d	h	p	q	r	l	b	製品体積	参考質量(滑面)	参考質量(レンガ)
HC1000A-135	1000	1500	750	150	150	550	750	—	150	150	2198	0.762	1,830	1,930
HC1250A-135	1250	1500	900	150	150	750	750	—	150	150	2083	0.916	2,200	2,330
HC1500A-135	1500	1500	1050	150	150	750	750	—	150	150	1968	1.069	2,570	2,730
HC1750A-135	1750	1700	1200	200	200	850	850	—	225	300	2223	1.852	4,440	4,650
HC2000A-135	2000	1700	1400	200	200	850	850	—	225	300	2070	2.097	5,030	5,270
HC2250A-135	2250	1700	1550	200	200	850	650	1050	225	300	1955	2.319	5,560	5,830
HC2500A-135	2500	1900	1750	250	250	850	650	1250	300	300	2171	3.595	8,630	8,960
HC2750A-135	2750	2000	1950	250	250	900	650	1250	300	300	2203	4.170	10,010	10,390
HC3000A-135	3000	2150	2100	250	250	950	750	1250	300	300	2365	4.889	11,730	12,180

09コーナー部形状・寸法表（150°）※控えブロックが必要な時のみ使用。b＝控え長単位：mm、体積：m³、質量：kg

ザ・ウォールⅡ コーナー部150° 側面図・平面図寸法図（記号は下の寸法表に対応） — 寸法図 — ザ・ウォールⅡ コーナー部150° 側面図・平面図
記号 H・L・B・t・d・h・p・q・r・l・b が下表の列に対応します。

150°（単位：mm、体積：m³、質量：kg）※控えブロックが必要な時のみ使用。b＝控え長

コーナー部形状・寸法表（150°）（単位：mm、体積：m³、質量：kg）※控えブロックが必要な時のみ使用。b＝控え長
呼び名	H	L	B	t	d	h	p	q	r	l	b	製品体積	参考質量(滑面)	参考質量(レンガ)
HC1000A-150	1000	1500	750	150	150	550	750	—	150	150	2510	0.765	1,840	1,940
HC1250A-150	1250	1500	900	150	150	750	750	—	150	150	2432	0.929	2,230	2,360
HC1500A-150	1500	1500	1050	150	150	750	750	—	150	150	2354	1.092	2,620	2,780
HC1750A-150	1750	1700	1200	200	200	850	850	—	225	300	2663	1.895	4,550	4,760
HC2000A-150	2000	1700	1400	200	200	850	850	—	225	300	2559	2.163	5,190	5,430
HC2250A-150	2250	1700	1550	200	200	850	650	1050	225	300	2482	2.404	5,770	6,040
HC2500A-150	2500	1900	1750	250	250	850	650	1250	300	300	2765	3.733	8,960	9,290
HC2750A-150	2750	2000	1950	250	250	900	650	1250	300	300	2854	4.342	10,420	10,800
HC3000A-150	3000	2150	2100	250	250	950	750	1250	300	300	3066	5.087	12,210	12,660

コーナー角度は90°≦θ<180°まで自由対応。吊治具はメーカー指定。規格外の高さは直近上位規格の擁壁高を準用できる。レンガ仕上げの重量は参考値です。

10コーナー部擁壁長Lの調整範囲単位：mm

HC1000A〜HC1500A（t=150・標準擁壁長L=1500）：130°≦θ<150°＝1300〜1500、150°≦θ<180°＝900〜1500（90°≦θ<130°は標準長のみ）。
HC1750A〜HC2250A（t=200・標準擁壁長L=1700）：90°≦θ<130°＝1700、130°≦θ<150°＝1400〜1700、150°≦θ<180°＝1000〜1700。
HC2500A（t=250・標準擁壁長L=1900）：90°≦θ<130°＝1900、130°≦θ<150°＝1400〜1900、150°≦θ<180°＝1000〜1900。
HC2750A（t=250・標準擁壁長L=2000）：90°≦θ<130°＝2000、130°≦θ<150°＝1400〜2000、150°≦θ<180°＝1000〜2000。
HC3000A（t=250・標準擁壁長L=2150）：90°≦θ<130°＝2150、130°≦θ<150°＝1400〜2150、150°≦θ<180°＝1000〜2150。
※調整範囲（網掛け部）の詳細はカタログの図表参照。

11控えブロック寸法表（TYPE Ⅰ〜Ⅲ）単位：mm、質量：kg、面積：m²

ザ・ウォールⅡ 控えブロック形状図 TYPE Ⅰ・Ⅱ・Ⅲ 寸法図（記号は下の寸法表に対応） — 寸法図 — ザ・ウォールⅡ 控えブロック形状図 TYPE Ⅰ・Ⅱ・Ⅲ
記号 A・B・C・H が下表の列に対応します。

TYPE Ⅰ〜Ⅲ（単位：mm、質量：kg、面積：m²）

控えブロック寸法表（TYPE Ⅰ〜Ⅲ）（単位：mm、質量：kg、面積：m²）
TYPE	呼び名	A	B	C	H	質量	面積
Ⅰ	BL1011	636	212	260	150	37	0.101
Ⅰ	BL1012	636	212	260	200	49	0.101
Ⅰ	BL1013	636	212	260	250	61	0.101
Ⅱ	BL2432	933	467	620	200	117	0.243
Ⅱ	BL2433	933	467	620	250	146	0.243
Ⅲ	BL1011T	552	310	374	150	37	0.101
Ⅲ	BL1012T	552	310	374	200	49	0.101
Ⅲ	BL1013T	552	310	374	250	61	0.101
Ⅲ	BL2431T	625	700	748	150	88	0.243
Ⅲ	BL2432T	625	700	748	200	117	0.243
Ⅲ	BL2433T	625	700	748	250	146	0.243

コーナー擁壁の滑動防止のために取り付ける部材。土の内部摩擦角φが30°以上の場合は不要。条件によって不要な場合あり（使用条件表参照）。上表にない呼び名の形状寸法は要問い合わせ。

12控えブロック使用条件（土の内部摩擦角φ=25°以上30°未満）単位：mm。「—」は不要

土の内部摩擦角φ=25°以上30°未満（単位：mm。「—」は不要）

控えブロック使用条件（土の内部摩擦角φ=25°以上30°未満）（単位：mm。「—」は不要）
呼び名	コーナー角度θ	900≦L<1000	1000≦L<1100	1100≦L<1200	1200≦L<1300	1300≦L<1400	1400≦L<1500	1500≦L<1600	1600≦L<1700	1700≦L<1800	1800≦L<1900	標準1700	標準1900	標準2150
HC1250A	120°≦θ<125°	BL1011	—	—	—	—	—	—	—	—	—	—	—	—
HC1500A	120°≦θ<130°	BL2431	BL1011	—	—	—	—	—	—	—	—	—	—	—
HC1500A	130°≦θ<135°	BL1011	BL1011	—	—	—	—	—	—	—	—	—	—	—
HC1500A	135°≦θ<150°	BL1011	—	—	—	—	—	—	—	—	—	—	—	—
HC2250A	90°≦θ<95°	—	—	—	—	—	—	—	—	—	—	BL2432	—	—
HC2250A	95°≦θ<100°	—	—	—	—	—	—	—	—	—	—	BL1012	—	—
HC2250A	120°≦θ<130°	—	—	—	—	—	BL1012	—	—	—	—	—	—	—
HC2250A	150°≦θ<160°	—	BL1012	BL1012	BL1012	—	—	—	—	—	—	—	—	—
HC2250A	160°≦θ<165°	—	BL1012	BL1012	—	—	—	—	—	—	—	—	—	—
HC2250A	165°≦θ<170°	—	BL1012	—	—	—	—	—	—	—	—	—	—	—
HC2500A	130°≦θ<135°	—	—	—	—	—	BL1013	—	—	—	—	—	—	—
HC2500A	150°≦θ<155°	—	BL1013	BL1013	BL1013	—	—	—	—	—	—	—	—	—
HC2500A	155°≦θ<160°	—	BL1013	BL1013	—	—	—	—	—	—	—	—	—	—
HC2500A	160°≦θ<165°	—	BL1013	—	—	—	—	—	—	—	—	—	—	—
HC2750A	90°≦θ<95°	—	—	—	—	—	—	—	—	—	—	—	BL2433	—
HC2750A	95°≦θ<100°	—	—	—	—	—	—	—	—	—	—	—	BL1013	—
HC2750A	130°≦θ<135°	—	—	—	—	—	BL2433	—	—	—	—	—	—	—
HC2750A	135°≦θ<140°	—	—	—	—	—	BL1013	—	—	—	—	—	—	—
HC2750A	150°≦θ<155°	—	BL1013	BL1013	—	—	—	—	—	—	—	—	—	—
HC3000A	90°≦θ<95°	—	—	—	—	—	—	—	—	—	—	—	—	BL2433
HC3000A	95°≦θ<100°	—	—	—	—	—	—	—	—	—	—	—	—	BL1013
HC3000A	130°≦θ<135°	—	—	—	—	—	BL4123	BL2433	BL1013	—	—	—	—	—
HC3000A	135°≦θ<140°	—	—	—	—	—	BL2433	BL1013	—	—	—	—	—	—
HC3000A	140°≦θ<145°	—	—	—	—	—	BL1013	—	—	—	—	—	—	—
HC3000A	150°≦θ<155°	—	BL2433	BL1013	—	—	—	—	—	—	—	—	—	—
HC3000A	155°≦θ<160°	—	BL1013	—	—	—	—	—	—	—	—	—	—	—

※控えブロックは必要な面積以上の呼び名を使用するため、上表の呼び名と異なる場合がある。

13基礎地盤に必要な長期許容応力度必要地耐力・単位kN/m²。化粧時+10、フェンス設置時+5。短尺仕様を考慮した値

必要地耐力・単位kN/m²。化粧時+10、フェンス設置時+5。短尺仕様を考慮した値

基礎地盤に必要な長期許容応力度（必要地耐力・単位kN/m²。化粧時+10、フェンス設置時+5。短尺仕様を考慮した値）
呼び名	φ30 直線部	φ30 90≦θ<120	φ30 120≦θ<130	φ30 130≦θ<150	φ30 150≦θ<180	φ25-30 直線部	φ25-30 90≦θ<120	φ25-30 120≦θ<130	φ25-30 130≦θ<150	φ25-30 150≦θ<180
HC1000A	70	60	60	60	60	70	70	70	70	70
HC1250A	80	80	80	80	80	80	90	90	90	90
HC1500A	90	100	100	100	100	100	110	110	110	110
HC1750A	100	100	100	100	100	110	110	110	110	110
HC2000A	110	120	110	110	110	120	130	120	120	120
HC2250A	110	140	130	130	130	120	160	150	150	150
HC2500A	120	150	130	140	140	130	170	140	150	150
HC2750A	130	170	140	160	160	140	190	160	170	170
HC3000A	140	180	150	170	170	150	210	170	190	190

本表はA規格（kh=0.225）の値。kh=0.200規格・kh=0.250規格の場合は異なる。短尺可能な範囲（太線枠）はカタログ参照。

14歩掛10m当り・H別。平成24年度国交省土木工事積算基準を参考。L型/逆T型/側溝付擁壁・H=0.5〜5.0m。床掘工・埋戻工・残土処理は含まない

10m当り・H別。平成24年度国交省土木工事積算基準を参考。L型/逆T型/側溝付擁壁・H=0.5〜5.0m。床掘工・埋戻工・残土処理は含まない

歩掛（10m当り・H別。平成24年度国交省土木工事積算基準を参考。L型/逆T型/側溝付擁壁・H=0.5〜5.0m。床掘工・埋戻工・残土処理は含まない）
名称	単位	H=1000	H=1250	H=1500	H=1750	H=2000	H=2250	H=2500	H=2750	H=3000
日当り施工量	m	45	38	38	38	38	30	30	30	30
ザ・ウォールⅡ（耐震型）	個	5.00	5.00	5.00	5.00	5.00	5.00	5.00	5.00	5.00
バックホウ運転2.9t	日	0.22	—	—	—	—	—	—	—	—
ラフテレーンクレーン25t	日	—	0.26	0.26	0.26	0.26	0.33	0.33	0.33	0.33
土木一般世話役	人	0.22	0.26	0.26	0.26	0.26	0.33	0.33	0.33	0.33
ブロック工	人	0.22	0.26	0.26	0.26	0.26	0.33	0.33	0.33	0.33
普通作業員	人	0.67	0.79	0.79	0.79	0.79	1.00	1.00	1.00	1.00
雑工種基礎砕石	式%	45	53	53	53	53	60	60	60	60
雑工種基礎コンクリート	式%	74	87	87	87	87	98	98	98	98
諸雑費	式%	16	18	18	18	18	20	20	20	20

運搬距離10m程度までの小運搬を含む。雑工種・諸雑費は労務費・賃料及び機械運転経費の合計に上表の率を乗じた金額を上限に計上（基礎砕石＝敷設・転圧労務・材料費等／基礎コンクリート＝打設・養生・型枠・材料費等／諸雑費＝敷モルタル・目地モルタル・排水材費用）。
バックホウ＝排出ガス対策型クローラ型・クレーン機能付山積0.8m³ 2.9t吊。ラフテレーンクレーン＝排出ガス対策型油圧式伸縮ジブ型25t吊（現場状況により適合機種を計上）。

15標準施工例寸法表基礎・単位mm。a=底版幅、b=基礎幅、c=つま先、d=止水コン厚、h=見え高方向

ザ・ウォールⅡ 標準施工例基礎断面図寸法図（記号は下の寸法表に対応） — 寸法図 — ザ・ウォールⅡ 標準施工例基礎断面図
記号 H・a・b・c・d・h が下表の列に対応します。

基礎・単位mm。a=底版幅、b=基礎幅、c=つま先、d=止水コン厚、h=見え高方向

標準施工例寸法表（基礎・単位mm。a=底版幅、b=基礎幅、c=つま先、d=止水コン厚、h=見え高方向）
呼び名	H	a	b	c	d	h
H1000A	1000	750	950	200	100以上	550
H1250A	1250	900	1,100	200	100以上	750
H1500A	1500	1,050	1,250	200	100以上	750
H1750A	1750	1,200	1,400	200	100以上	850
H2000A	2000	1,400	1,600	250	150以上	850
H2250A	2250	1,550	1,750	250	150以上	850
H2500A	2500	1,750	1,950	250	150以上	850
H2750A	2750	1,950	2,150	250	150以上	900
H3000A	3000	2,100	2,300	250	150以上	950

16使用材料参考表10m当り・H別

10m当り・H別

使用材料参考表（10m当り・H別）
名称	単位	H=1000	H=1250	H=1500	H=1750	H=2000	H=2250	H=2500	H=2750	H=3000
製品質量(L=2000)	kg	1,020	1,290	1,590	2,040	2,440	2,880	3,490	4,050	4,660
裏込砕石	m³	0.6	0.8	1.7	2.3	3.4	4.7	6.2	7.8	9.5
吸出し防止フィルター	m²	1.1	1.3	1.6	1.8	2.1	2.3	2.6	2.8	3.1
止水コンクリート	m³	0.2	0.2	0.2	0.2	0.3	0.3	0.3	0.3	0.3
基礎コンクリート	m³	1.0	1.1	1.3	1.4	2.4	2.7	3.0	3.3	3.5
基礎型枠	m²	2.0	2.0	2.0	2.0	3.0	3.0	3.0	3.0	3.0
基礎砕石	m²	9.5	11.0	12.5	14.0	16.0	18.0	20.0	21.5	23.0

17築造仕様根入れ深さ・単位mm。φ=30°以上：35cm以上かつ擁壁高さ15/100以上、φ=25°以上30°未満：45cm以上かつ20/100以上。擁壁高さ＝見え高

φ=30°以上：

根入れ深さ・単位mm。φ=30°以上：35cm以上かつ擁壁高さ15/100以上、φ=25°以上30°未満：45cm以上かつ20/100以上。擁壁高さ＝見え高

築造仕様（根入れ深さ・単位mm。φ=30°以上：35cm以上かつ擁壁高さ15/100以上、φ=25°以上30°未満：45cm以上かつ20/100以上。擁壁高さ＝見え高）
擁壁高さH	根入れDf	見え高
1,000	350	650
1,250	350	900
1,500	350	1,150
1,750	350	1,400
2,000	350	1,650
2,250	350	1,900
2,500	350	2,150
2,750	360	2,390
3,000	400	2,600

φ=25°以上30°未満：

根入れ深さ・単位mm。φ=30°以上：35cm以上かつ擁壁高さ15/100以上、φ=25°以上30°未満：45cm以上かつ20/100以上。擁壁高さ＝見え高

築造仕様（根入れ深さ・単位mm。φ=30°以上：35cm以上かつ擁壁高さ15/100以上、φ=25°以上30°未満：45cm以上かつ20/100以上。擁壁高さ＝見え高）
擁壁高さH	根入れDf	見え高
1,000	450	550
1,250	450	800
1,500	450	1,050
1,750	450	1,300
2,000	450	1,550
2,250	450	1,800
2,500	450	2,050
2,750	460	2,290
3,000	500	2,500

18築造仕様要点

土質条件の確認：擁壁背面・基礎地盤の土質により適用可否や施工方法が異なるため、認定条件に適合することを確認。
基礎・敷モルタル：標準施工例による。基礎地盤の許容応力度が不足する場合は置換え工法・地盤改良・杭基礎等を適切に選定。基礎コンクリート上面と擁壁底面の間に隙間が生じないよう、厚さ2cm程度の空練りモルタルを均等に敷き均し、密に充填されているか確認。
埋戻し：各層毎に均一に所定の密度へ締固め。高さ規格の異なる製品間やコーナー部と直線部間でプレート連結ができない箇所は、転圧等による製品のズレに注意。
透水層：前壁背面に砂利等の透水層（原則厚さ30cm以上）を全面施工し、最下端に止水コンクリートを設置。吸出し防止フィルターを各水抜穴周辺と排水用目地部に設置。透水マットの使用も可（「擁壁用透水マット技術マニュアル」準拠）。
セットバック：前壁を用地境界より下げる幅は、化粧模様付与・前壁のたわみ等を考慮し協議の上決定。
フェンス設置：天端に直接取付可。支柱間隔2m以下・風圧力1kN/m以下・フェンス自重50kg/m以下。支柱中心は擁壁天端厚中心または前壁前面から75mm、穴加工は製品両端から165mm以内の部分を除く範囲。
コーナー部：認定範囲内はコーナー製品を使用。範囲外は「宅地防災マニュアルの解説」に従い現場打ちコンクリート構造とする。

19使用可能地域（地表面粗度区分）

建設省告示第1454号（平成12年5月31日）の地表面粗度区分Ⅲ・Ⅳの地域で使用可（区分は各自治体のホームページ参照）。
区分の目安（Zb／ZG／α）：Ⅰ＝5／250／0.10、Ⅱ＝5／350／0.15、Ⅲ＝5／450／0.20、Ⅳ＝10／550／0.27。
基準風速は告示第1454号に示された地域別の風速による（不明な場合はメーカーへ）。

20フェンス設置可能高見付率×各地域風速・単位m。「—」は大臣認定内で使用不可。地域風速は告示1454号による

見付率×各地域風速・単位m。「—」は大臣認定内で使用不可。地域風速は告示1454号による

フェンス設置可能高（見付率×各地域風速・単位m。「—」は大臣認定内で使用不可。地域風速は告示1454号による）
見付率	30m/s	32m/s	34m/s	36m/s	38m/s	40m/s	42m/s	44m/s	46m/s
20%以下	2.00	2.00	2.00	2.00	2.00	2.00	2.00	2.00	2.00
25%以下	2.00	2.00	2.00	2.00	2.00	2.00	2.00	2.00	1.80
30%以下	2.00	2.00	2.00	2.00	2.00	2.00	1.80	1.50	1.50
35%以下	2.00	2.00	2.00	2.00	1.80	1.50	1.50	1.20	1.20
40%以下	2.00	2.00	2.00	1.80	1.50	1.50	1.20	1.20	1.10
45%以下	2.00	2.00	1.80	1.50	1.50	1.20	1.20	1.10	1.00
50%以下	2.00	1.80	1.50	1.50	1.20	1.20	1.10	1.00	0.90
55%以下	2.00	1.50	1.50	1.20	1.20	1.10	1.00	0.90	0.80
60%以下	1.80	1.50	1.20	1.20	1.10	1.00	0.90	0.80	0.60
65%以下	1.50	1.20	1.20	1.10	1.00	0.90	0.80	0.60	0.60
70%以下	1.50	1.20	1.20	1.00	0.90	0.80	0.80	0.60	0.60
75%以下	1.20	1.20	1.10	1.00	0.90	0.80	0.60	0.60	0.60
80%以下	1.20	1.20	1.00	0.90	0.80	0.60	0.60	0.60	—
85%以下	1.20	1.10	1.00	0.90	0.80	0.60	0.60	0.60	—
90%以下	1.20	1.00	0.90	0.80	0.60	0.60	0.60	—	—
95%以下	1.10	1.00	0.90	0.80	0.60	0.60	—	—	—
100%以下	1.10	0.90	0.80	0.60	0.60	0.60	—	—	—

21規格展開（kh別）

本セクションはA規格（kh=0.225）。ほかに kh=0.200規格・kh=0.250規格があり、必要地耐力等の数値は規格により異なる（要問い合わせ）。

22規格・認定

国土交通大臣認定
大規模地震動対応 kh=0.225

国土交通大臣認定を取得しています。大規模地震動（設計水平震度 kh=0.225）に対応しています。

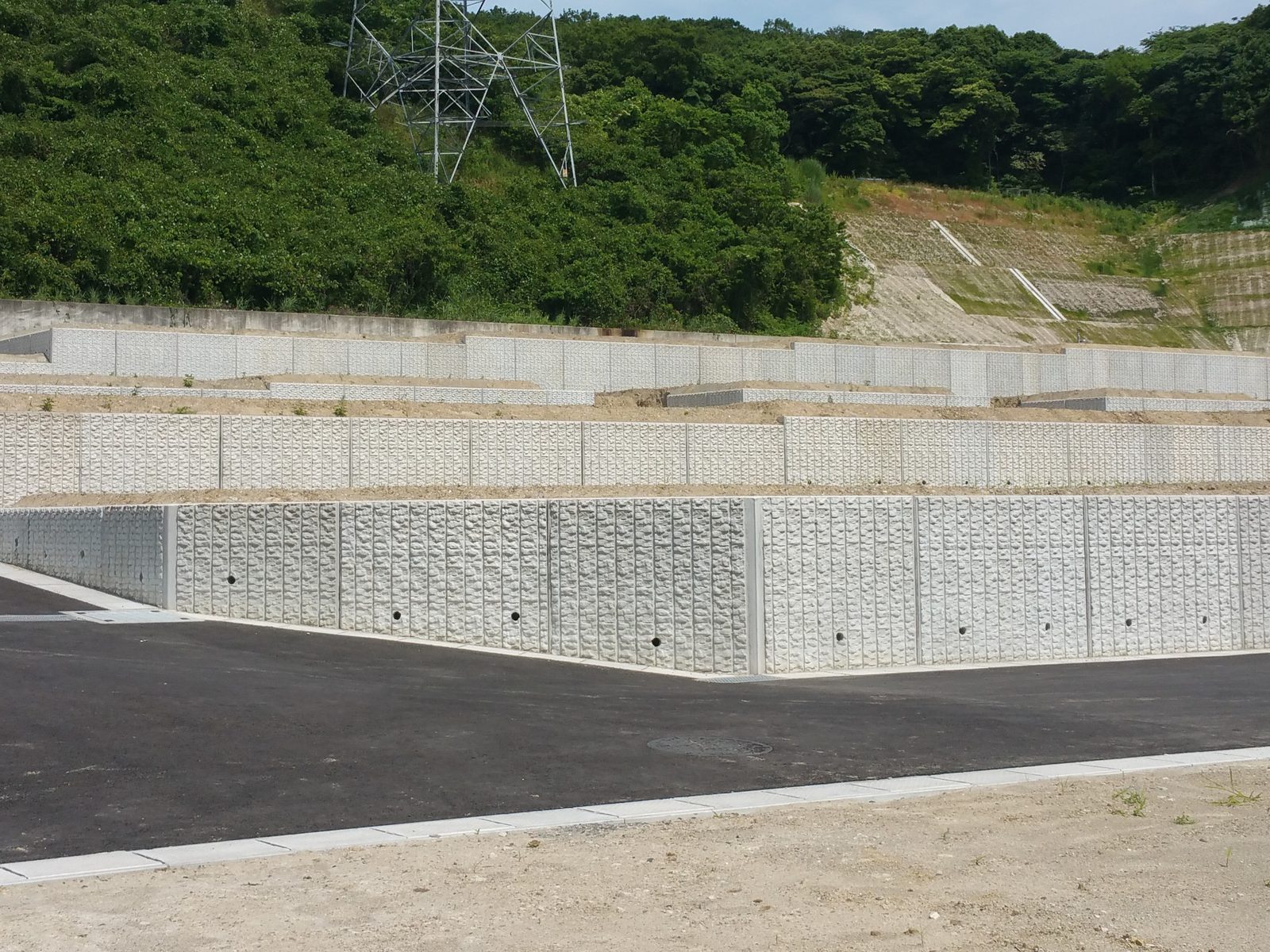

ザ・ウォールⅡ

01特徴

02用途・使い分け

05直線部 形状・寸法表単位：mm、体積：m³、質量：kg。250ピッチ9規格。質量は滑面／レンガ仕上げ

06コーナー部 形状・寸法表（90°）※控えブロックが必要な時のみ使用。b＝控え長単位：mm、体積：m³、質量：kg

07コーナー部 形状・寸法表（120°）※控えブロックが必要な時のみ使用。b＝控え長単位：mm、体積：m³、質量：kg

08コーナー部 形状・寸法表（135°）※控えブロックが必要な時のみ使用。b＝控え長単位：mm、体積：m³、質量：kg

09コーナー部 形状・寸法表（150°）※控えブロックが必要な時のみ使用。b＝控え長単位：mm、体積：m³、質量：kg

10コーナー部 擁壁長Lの調整範囲単位：mm

11控えブロック 寸法表（TYPE Ⅰ〜Ⅲ）単位：mm、質量：kg、面積：m²
