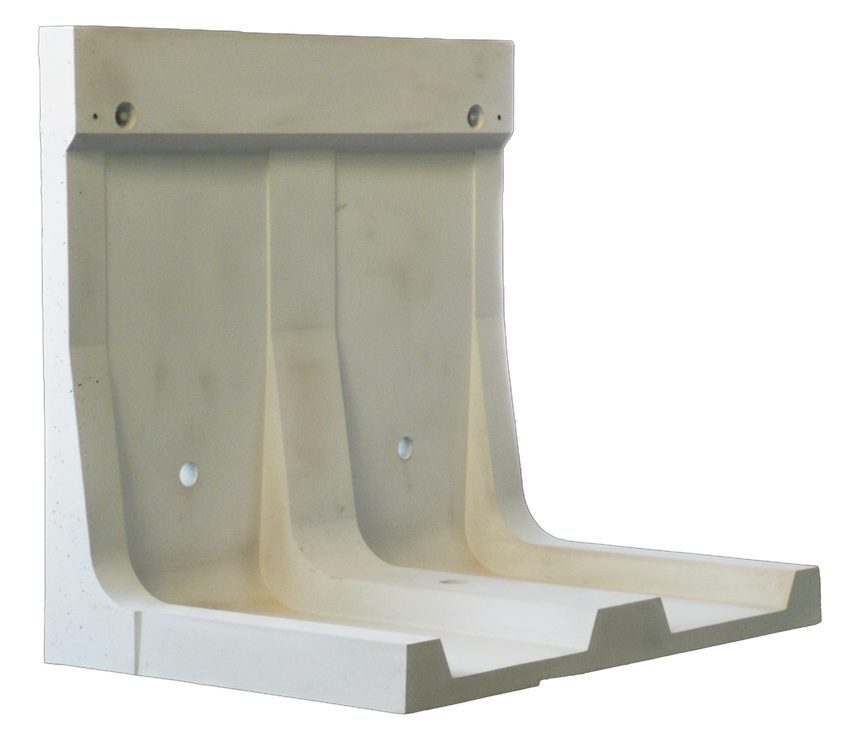

※「NPウォール」「プレキャストウォール」はどちらも同一製品です。
01特徴
高品質（ゆきとどいた品質管理）厳重な品質管理のもとに一貫生産され、充分に養生した後、現地搬入するシステムをとっているので、製品は均一で総合的な強度は高く、安心して使用できます。
安全（安全・コンパクト設計）工場において製作され、経済的な断面を採用し運搬および施工を考慮した安全コンパクトな形状寸法です。
省力化（施工のスピード化省力化）据付は機械施工のため工期の短縮、施工の省力化ができます。
有効利用（土地の有効利用）前壁が垂直なので、高価な土地を最大限に利用できる上、境界線の区分を明確にできます。

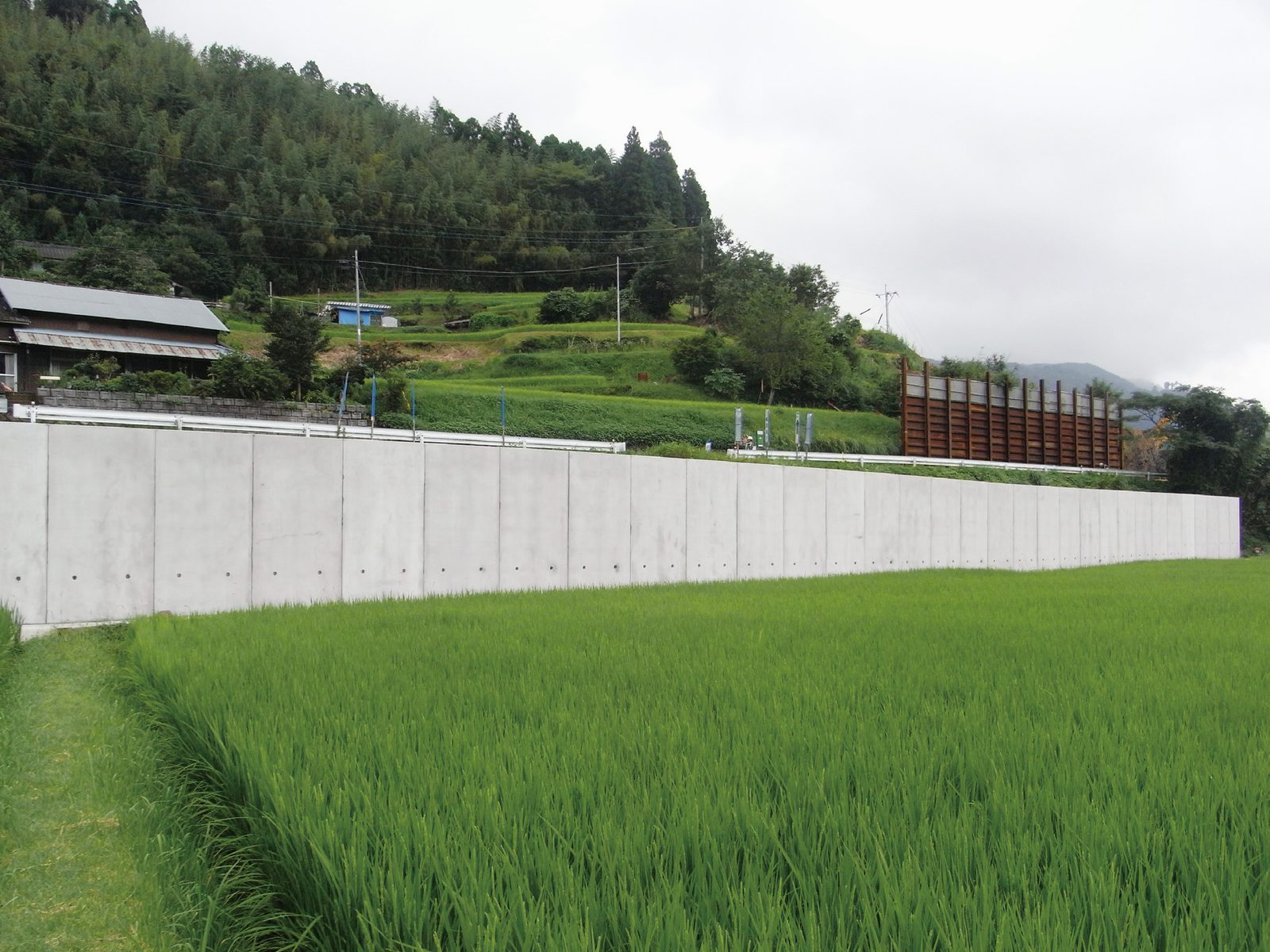

02用途・使い分け
- 車道用のL型擁壁です。「道路土工－擁壁工指針」に準拠し、道路・路側の擁壁に適します。
- 宅地造成用途は準拠基準が異なるため、ザ・ウォールⅡ（大臣認定）やフラットウォールⅡをご検討ください。
03設計条件
- 上載荷重（車道用）: q=10kN/㎡
- 裏込め土の内部摩擦角: φ=30°
- 壁面と裏込め土の摩擦角: δ=1/2・φ=15°
- 滑動面の摩擦係数: μ=0.6
- 裏込め土の単位重量: Wr=19kN/㎥
- 鉄筋コンクリートの単位重量: Wc=24.5kN/㎥
- 転倒に対する安全条件: 合力の作用位置は底版幅の中央1/3以内
- 滑動に対する安全条件: Fs＝滑動に対する抵抗力／滑動力 ≧ 1.5
04根入れ深さについて
NPウォールは車道用L型擁壁のため、根入れ深さは「道路土工－擁壁工指針」に準拠します。片持ばり式（底版を有する形式）擁壁の原則として、底版厚さに50cm以上を加えた根入れ深さを確保します。実際の根入れは現場の地盤条件・擁壁高に応じて個別に設計されるため、カタログには固定値の記載がありません。
※宅地造成・開発行為で使用する擁壁とは準拠基準が異なります（そちらは宅地造成等規制法による）。宅地造成用途で大臣認定擁壁が必要な場合は、ザ・ウォールⅡをご検討ください。
05製品寸法表車道用 1.0t/㎡単位：mm、総重量：kg
記号 H・B・t2・t3・t4・ℓ1・ℓ2・d1・d2・d3・h が下表の列に対応します。
単位：mm、総重量：kg
| H | B | t2 | t3 | t4 | ℓ1 | ℓ2 | d1 | d1' | d2 | d3 | h | 総重量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 600 | 650 | 65 | 75 | 75 | 300 | 150 | 75 | — | 65 | 200 | 250 | 480 |
| 800 | 730 | 65 | 75 | 75 | 300 | 150 | 75 | — | 65 | 300 | 250 | 620 |
| 1,000 | 850 | 85 | 95 | 100 | 300 | 150 | 80 | — | 65 | 300 | 500 | 800 |
| 1,200 | 970 | 85 | 100 | 130 | 300 | 150 | 110 | — | 65 | 300 | 500 | 990 |
| 1,400 | 1,090 | 90 | 100 | 150 | 300 | 150 | 130 | — | 70 | 300 | 650 | 1,210 |
| 1,600 | 1,210 | 90 | 100 | 180 | 300 | 150 | 160 | — | 70 | 300 | 650 | 1,440 |
| 1,800 | 1,330 | 100 | 110 | 210 | 300 | 150 | 180 | — | 70 | 300 | 650 | 1,730 |
| 2,000 | 1,450 | 100 | 110 | 210 | 300 | 150 | 180 | — | 70 | 300 | 650 | 1,910 |
※短尺製品は1mまで短縮できます。
※H=2,200以上は取扱対象外です。
06施工断面寸法表単位：mm
単位：mm
| H | a | b | c | d | e |
|---|---|---|---|---|---|
| 600 | 650 | 850 | 150 | 100 | 213 |
| 800 | 730 | 930 | 150 | 100 | 213 |
| 1,000 | 850 | 1,050 | 150 | 100 | 463 |
| 1,200 | 970 | 1,170 | 150 | 100 | 463 |
| 1,400 | 1,090 | 1,290 | 150 | 100 | 463 |
| 1,600 | 1,210 | 1,410 | 150 | 100 | 463 |
| 1,800 | 1,330 | 1,530 | 150 | 100 | 463 |
| 2,000 | 1,450 | 1,650 | 150 | 100 | 463 |
07布設歩掛10m当り・擁壁高さH区分別。平成23年度 国交省土木工事標準積算基準書を引用。1ブロックを1部材で構成するプレキャスト擁壁が対象。床掘り・埋戻し・残土処理は含まない
10m当り・擁壁高さH区分別。平成23年度 国交省土木工事標準積算基準書を引用。1ブロックを1部材で構成するプレキャスト擁壁が対象。床掘り・埋戻し・残土処理は含まない
| 項目 | 単位 | H500〜1000 | H1100〜2000 |
|---|---|---|---|
| 土木一般世話役 | 人 | 0.22 | 0.26 |
| ブロック工 | 人 | 0.22 | 0.26 |
| 普通作業員 | 人 | 0.67 | 0.79 |
| バックホウ運転費（山積0.8㎥・平積0.62㎥・2.9t） | 日 | 0.22 | — |
| ラフテレーンクレーン賃料25t | 日 | — | 0.26 |
| 雑工種 基礎砕石 | ％ | 45 | 53 |
| 均しコンクリート | ％ | 74 | 87 |
| 諸雑費 | ％ | 16 | 18 |
| 日当り施工量 | m | 45 | 38 |
- バックホウ・ラフテレーンクレーンは賃料。雑工種（基礎砕石・均しコン）及び諸雑費は労務費及び賃料の合計に上表の率を乗じた金額を上限。
- 基礎砕石の敷き均し厚は20cm以下を標準。均しコンクリート型枠施工時の剥離剤塗布・ケレン作業を含む。
08材料数量表標準例・10m当り・単位は項目欄に表記
標準例・10m当り・単位は項目欄に表記
| 項目 | 単位 | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 |
|---|---|---|---|---|---|---|---|---|---|
| 均しコンクリート | ㎥ | 0.85 | 0.93 | 1.05 | 1.17 | 1.29 | 1.41 | 1.53 | 1.65 |
| 均し型枠 | ㎡ | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 |
| 基礎砕石 | ㎡ | 8.50 | 9.30 | 10.50 | 11.70 | 12.90 | 14.10 | 15.30 | 16.50 |
- 基礎砕石は面積で表記。裏込砂利・止水コンクリート・水抜き穴・擁壁間の縦水抜きには吸出防止材を施工。裏込砂利の厚さは30〜40cm程度。擁壁底版と均しコンクリートの間に隙間が生じないようモルタルを密に充填。
09築造仕様
- 敷設された基礎盤上にモルタルを敷き、クレーンにより所定の吊り上げ方法にもとづき、ウォールを設置する。
- 接続用プレートを用いて底よりバランス良く連結する。
- 背面浸透水が基礎部に浸潤しないように、水抜孔の高さまでの前後部及び底盤部に目地詰めを行う。
- 壁面の目地部及び水抜孔に非腐食性のフィルターを貼付ける。
- 埋め戻しはブルドーザー等により、直接壁面に後方からの水平力がかからないようにする。
- 施工用の吊り金具はdehaシステムを使用する。
