FLAT WALL II

フラットウォールⅡ

Name: フラットウォールⅡ
Brand: 株式会社 池永セメント工業所

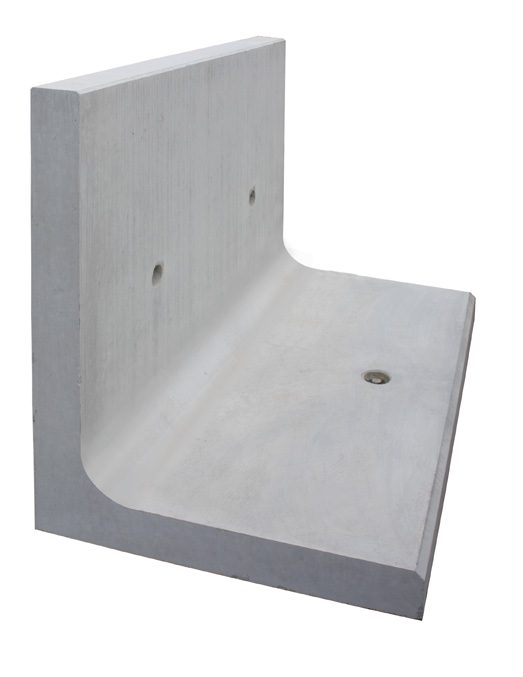

等厚L型・逆L型兼用擁壁

L型・逆L型兼用擁壁ブロック

01特徴

壁が平らで便利壁の表裏のどちらも平らで、底版まで均一な厚みです。そのためL型・逆L型への兼用や、様々な仕様への加工が容易です。

逆L型対応L型・逆L型にも対応可能です（道路土工擁壁工指針に準拠）。

宅地造成等規制法施行令・建築基準法施行令に準拠土質条件等は宅地造成等規制法施行令に準拠。建築基準法施行令で規定されている「鉄筋かぶり40mm以上」も満足しています。※大臣認定擁壁ではありません。

垂直（90°）一般的な擁壁は1.0〜1.5%の勾配がつき土地が狭くなりますが、フラットウォールⅡは完全に垂直な擁壁で土地を100%有効利用できます。壁が垂直なので水平器での垂直確認も容易で、据え付け工事が簡単・安全です。

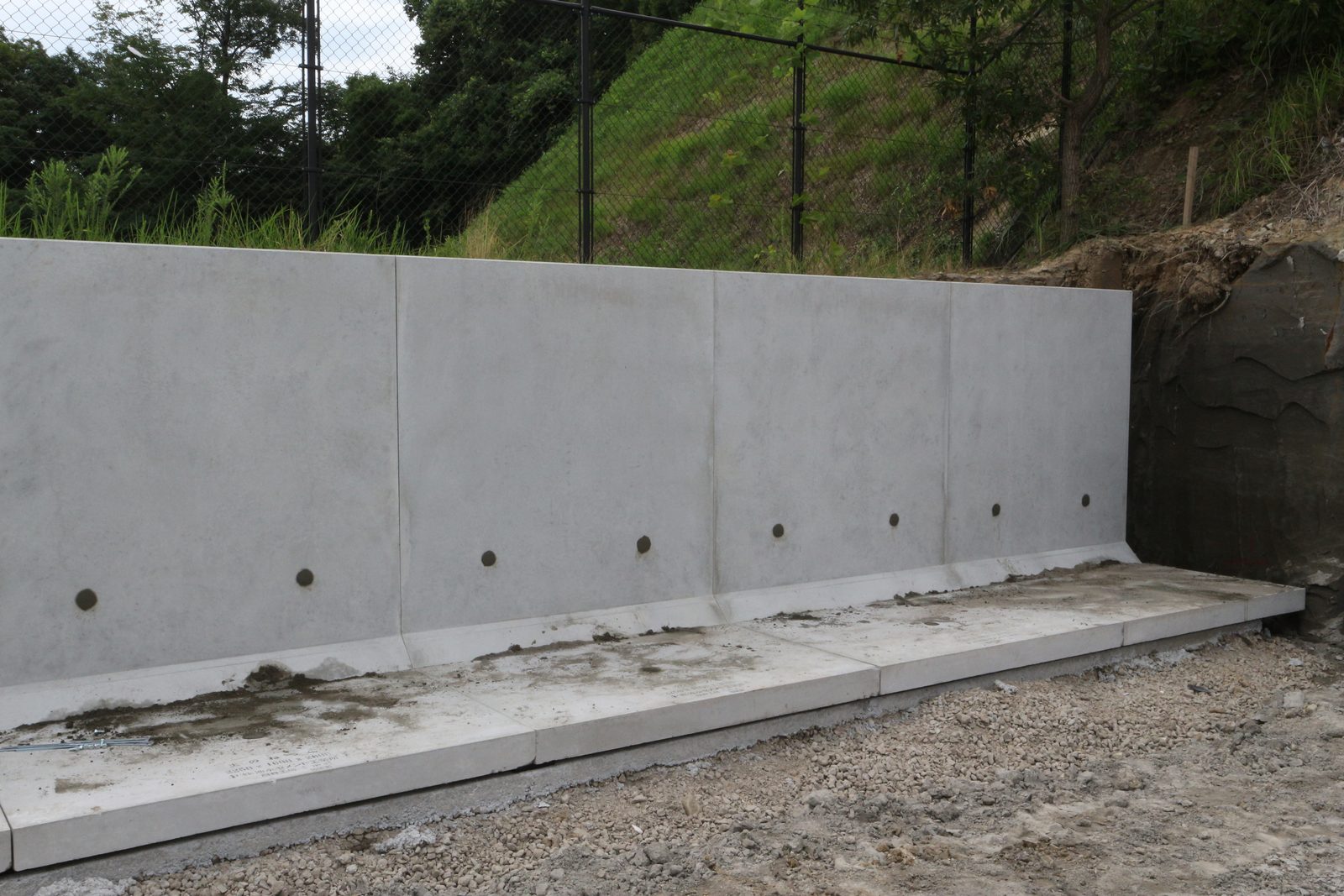

フェンスの設置擁壁天端を150mm確保しているため、フェンスを直付けでき、フェンス基礎が不要になります。※逆L型擁壁を使用の場合はフェンスは建てられません。

コーナーウォール（ザ・ウォールⅡ）との接続可能コーナーウォールは自由に角度（90°〜160°程度）が変えられ、堅固な擁壁が簡単に施工できます。角度についてはご相談ください。

特殊形状対応壁から底版まで厚みが均一なため様々な仕様に加工できます（加工費用別途）。短尺は0.5〜2mの範囲で10mm単位で対応。天端カット（嵩上げ・Sタイプ）にも対応。

03設計条件

単位：mm、製品重量：kg

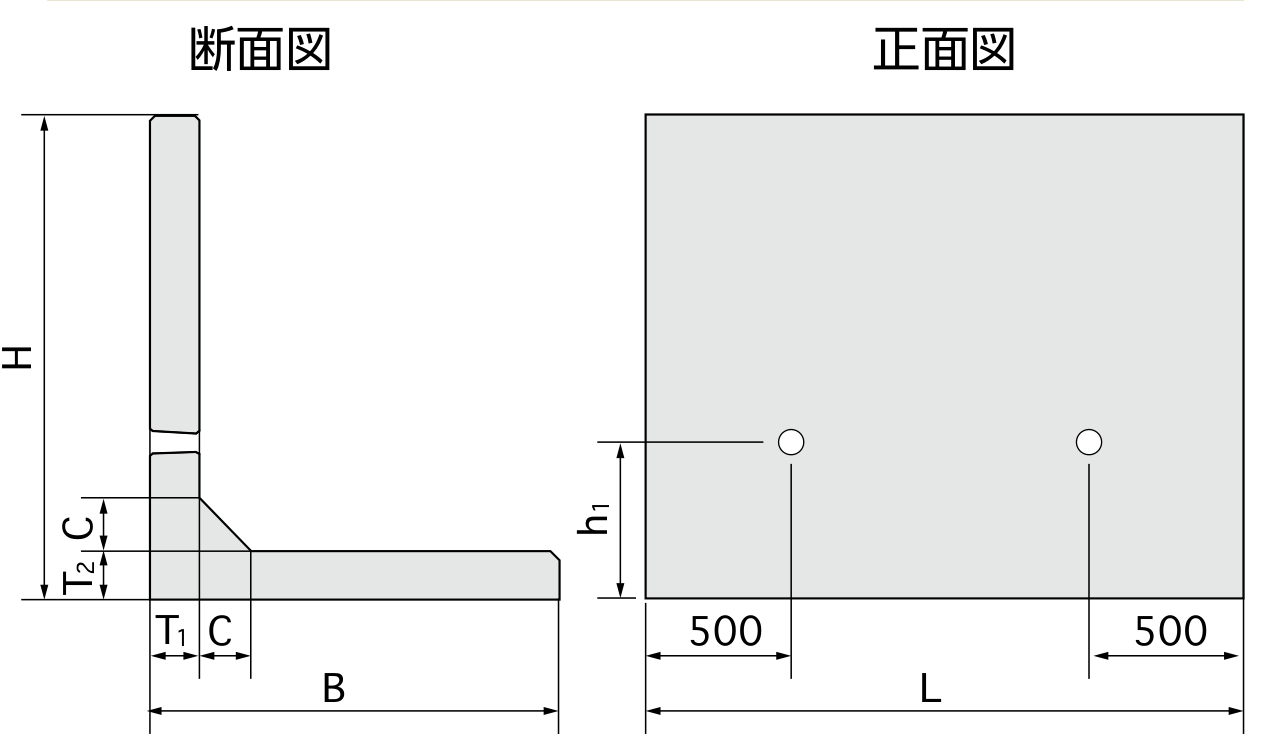

L型寸法表（単位：mm、製品重量：kg）
H 擁壁高さ	B 底版幅	T1 壁厚	T2 底版厚	C ハンチ	h1 水抜き高さ	L 製品長さ	W 製品重量
600	500	150	150	150	—	2000	769
800	650	150	150	150	650	2000	1031
1000	750	150	150	150	650	2000	1256
1200	900	150	150	150	650	2000	1519
1400	1050	150	150	150	650	2000	1781
1600	1200	150	150	150	650	2000	2044
1800	1300	150	150	150	650	2000	2269
2000	1450	150	150	150	650	2000	2531
2200	1600	150	150	150	650	2000	2794
2250	1600	150	150	150	650	2000	2831

単位：mm、製品重量：kg

逆L型寸法表（単位：mm、製品重量：kg）
H 擁壁高さ	B 底版幅	T1 壁厚	T2 底版厚	C ハンチ	h1 水抜き高さ	L 製品長さ	W 製品重量	Df 根入れ深さ	h 前面壁高さ
600	500	150	150	150	—	2000	769	200	400
800	650	150	150	150	650	2000	1031	250	550
1000	750	150	150	150	650	2000	1256	300	700
1200	900	150	150	150	650	2000	1519	350	850
1400	1050	150	150	150	650	2000	1781	350	1050
1600	1200	150	150	150	650	2000	2044	400	1200
1800	1300	150	150	150	650	2000	2269	450	1350
2000	1450	150	150	150	650	2000	2531	500	1500
2200	1600	150	150	150	650	2000	2794	550	1650
2250	1600	150	150	150	650	2000	2831	550	1700

※逆L型は、根入れ深さが確保できない場合は底版を延長できます。

逆L型は寸法表に根入れ深さDfを記載しています（H=600で200mm、H=2,250で550mm）。

L型の根入れ深さはカタログに固定値の記載がありません。用途に応じて、道路土工で使用する場合は「道路土工擁壁工指針」、宅地造成・盛土等の造成で使用する場合は「宅地造成等規制法」に準拠して、現場の地盤条件・擁壁高に応じて個別に設計します。
