FLAT PIT

フラット桝

側溝接続用の集水桝

側溝に接続する集水桝です。接続する側溝と同じ幅で、路面とフラットに納まることが「フラット桝」の名称の由来です。FX側溝用のFXフラット桝、OTU側溝用のOTUフラット桝、AS型桝があります。道路部分へのはみ出しが少なく施工管理しやすいのが特長です。

区分：桝　／　工種：道路・排水・雨水・宅地造成大分県内組み合わせて使うFX側溝選び分ける街渠型集水桝・フィールドボックス

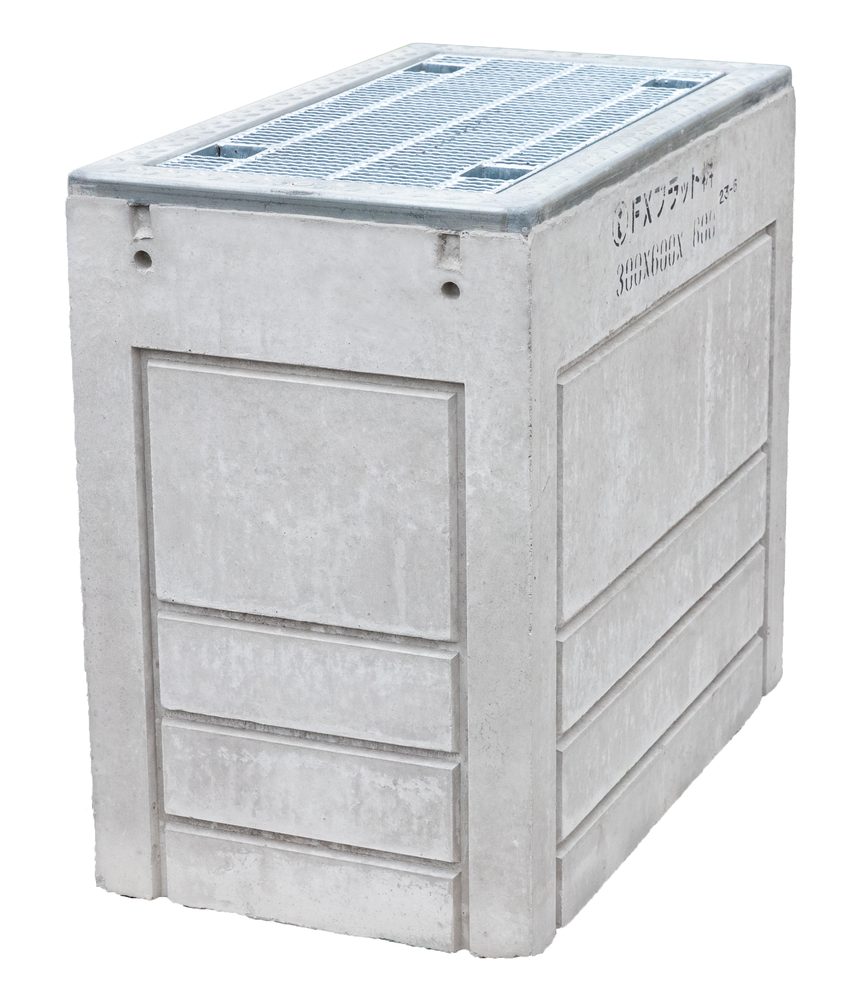

フラット桝製品写真

01用途・使い分け

側溝に接続する集水桝です。接続する側溝に合わせて、FX側溝にはFXフラット桝、OTU側溝にはOTUフラット桝、AS型にはAS型桝をお選びください。
道路部へのはみ出しが少なく施工管理しやすい製品です。坂道横断のFR横断側溝にはFR桝をご検討ください。

02FXフラット桝正方形寸法表※FX側溝用集水桝。重量にグレーチング含まず単位：mm、重量：kg

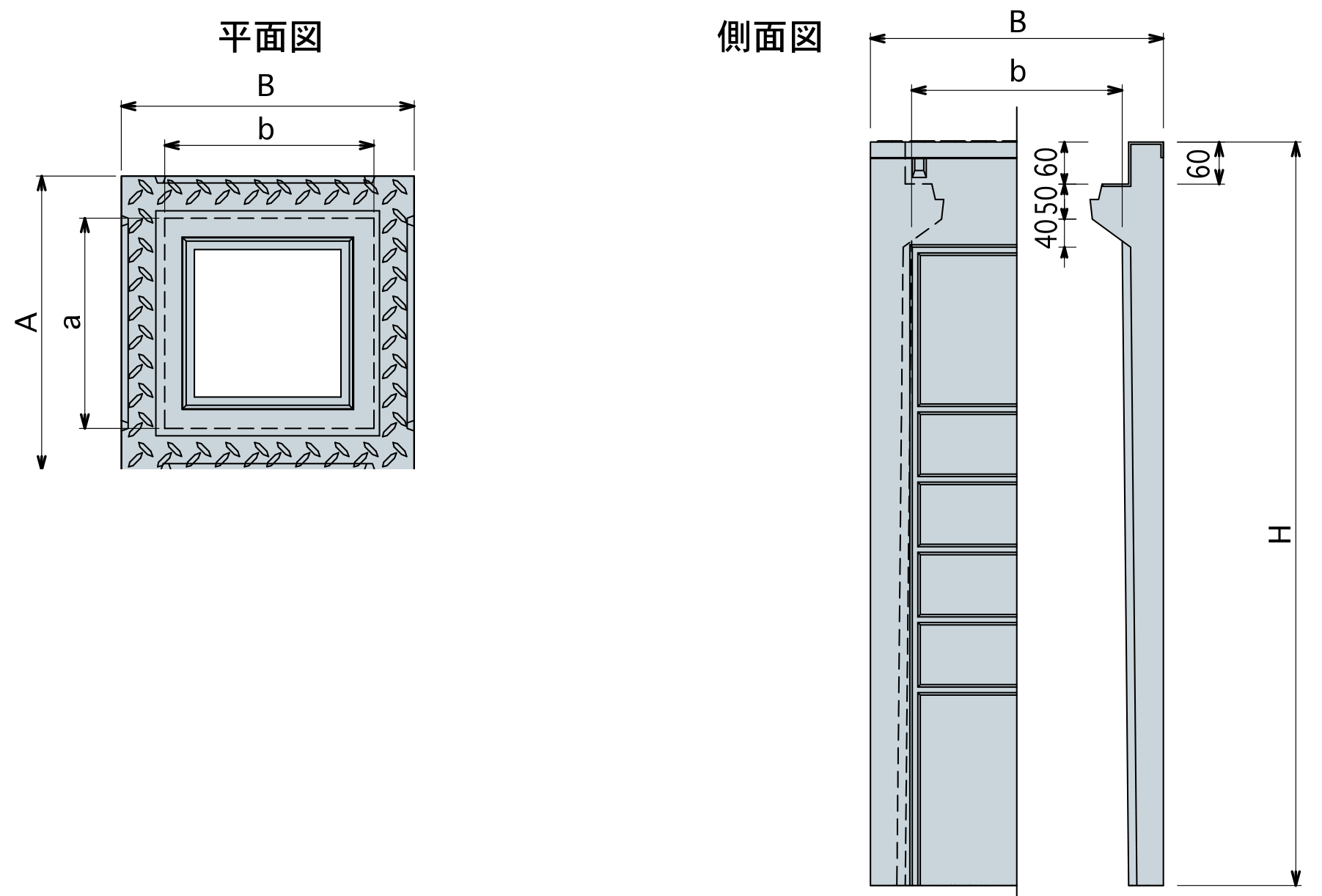

FXフラット桝正方形寸法図（記号は下の寸法表に対応） — 寸法図 — FXフラット桝正方形
記号 A・B・a・b・H が下表の列に対応します。

単位：mm、重量：kg※FX側溝用集水桝。重量にグレーチング含まず

FXフラット桝正方形寸法表（単位：mm、重量：kg）※FX側溝用集水桝。重量にグレーチング含まず
呼び名	A	B	a	b	H	製品重量
300-300-600	420	420	300	300	660	152
300-300-800	420	420	300	300	860	206
300-300-1000	420	420	300	300	1060	260
400-400-600	520	520	400	400	660	178
400-400-800	520	520	400	400	860	226
400-400-1000	520	520	400	400	1060	274
400-400-1200	520	520	400	400	1260	322

03FXフラット桝長方形寸法表※重量にグレーチング含まず単位：mm、重量：kg

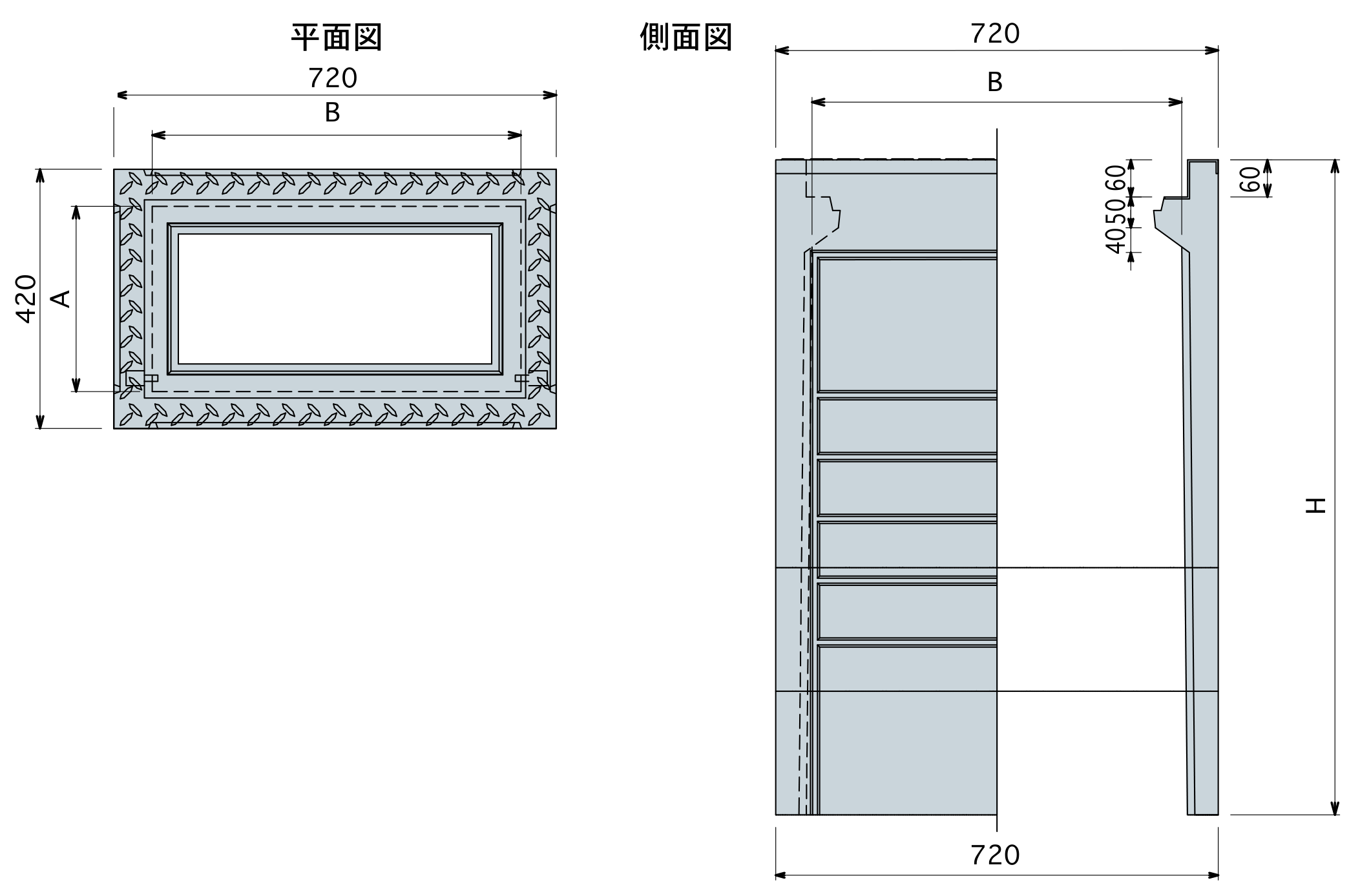

FXフラット桝長方形寸法図（記号は下の寸法表に対応） — 寸法図 — FXフラット桝長方形
記号 A・B・H が下表の列に対応します。

単位：mm、重量：kg※重量にグレーチング含まず

FXフラット桝長方形寸法表（単位：mm、重量：kg）※重量にグレーチング含まず
呼び名	A	B	H	製品重量
300-600-600	300	600	660	202
300-600-800	300	600	860	256
300-600-1000	300	600	1060	310

04FXフラット桝用ボルト固定グレーチング重量（kg）

kg

FXフラット桝用ボルト固定グレーチング重量（kg）
呼び名	普通目	細目
300-300用	5.7	6.9
300-600用	11.1	13.6
400-400用	11.1	14.9

05OTUフラット桝寸法表※OTU側溝用集水桝単位：mm、重量：kg、受枠込・スタンダード

OTU・AS型桝平面図・側面図寸法図（記号は下の寸法表に対応） — 寸法図 — OTU・AS型桝平面図・側面図
記号 A・B・a・b・H・c・d1・d2・t が下表の列に対応します。

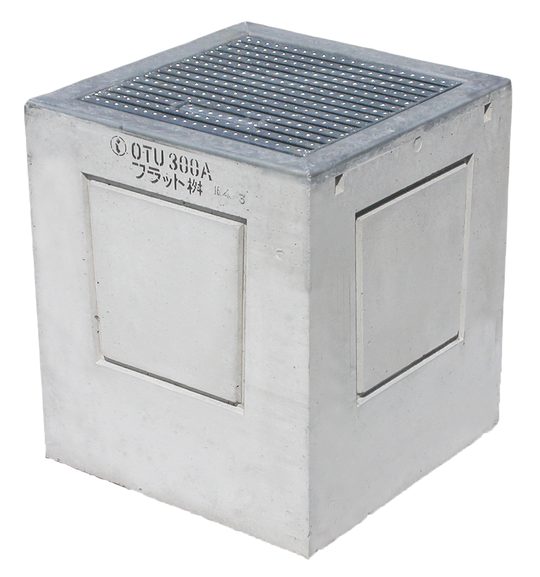

フラット桝フラット桝製品例 — 参考 — フラット桝製品例

単位：mm、重量：kg、受枠込・スタンダード※OTU側溝用集水桝

OTUフラット桝寸法表（単位：mm、重量：kg、受枠込・スタンダード）※OTU側溝用集水桝
呼び名	A	B	a	b	H	c	d1	d2	t	製品重量
300×300A	520	520	300	300	600	540	50	60	60	164
300×300B	520	520	300	300	700	640	50	60	60	187
300×300C	520	520	300	300	800	740	50	60	60	211
300×600A	520	820	300	600	600	539	50	60	61	205
300×600B	520	820	300	600	700	639	50	60	61	234
300×600C	520	820	300	600	800	739	50	60	61	262
400×400A	630	630	400	400	710	635	55	60	75	236
400×400B	630	630	400	400	810	735	55	60	75	264

06AS型桝寸法表単位：mm、重量：kg、受枠込・スタンダード

OTU・AS型桝平面図・側面図寸法図（記号は下の寸法表に対応） — 寸法図 — OTU・AS型桝平面図・側面図
記号 A・B・a・b・H・c・d1・d2・t が下表の列に対応します。

単位：mm、重量：kg、受枠込・スタンダード

AS型桝寸法表（単位：mm、重量：kg、受枠込・スタンダード）
呼び名	A	B	a	b	H	c	d1	d2	t	製品重量
500×500×600	720	720	500	500	675	600	55	55	75	314
500×500×800	720	720	500	500	875	800	55	55	75	405
500×500×1000	720	720	500	500	1075	1000	55	55	75	484
500×500×1200	720	720	500	500	1275	1200	55	55	75	556
500×500×1400	720	720	500	500	1475	1400	55	55	75	628

07スリムな集水桝（合流桝との比較）

従来の集水桝（合流桝）は道路部分へはみ出し、施工管理で支障となっていました。フラット桝を使用すれば、道路部分へのはみ出しを解消できます。

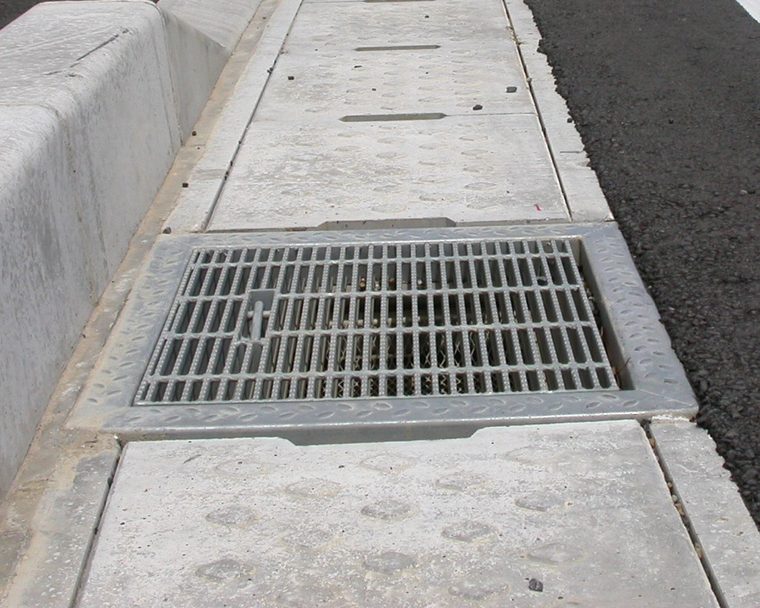

フラット桝フラット桝を使用した場合（路面とフラットに連続し、はみ出さない） — フラット桝を使用した場合（路面とフラットに連続し、はみ出さない）

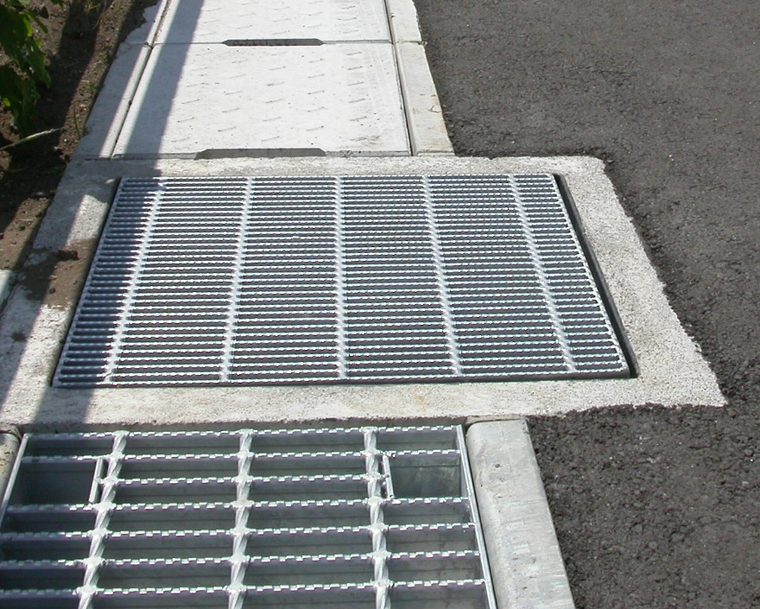

フラット桝合流桝を使用した場合（桝が道路部分へはみ出す） — 合流桝を使用した場合（桝が道路部分へはみ出す）
