FIELD BOX
フィールドボックス
プレキャスト現場打ち桝 / FIELD BOX

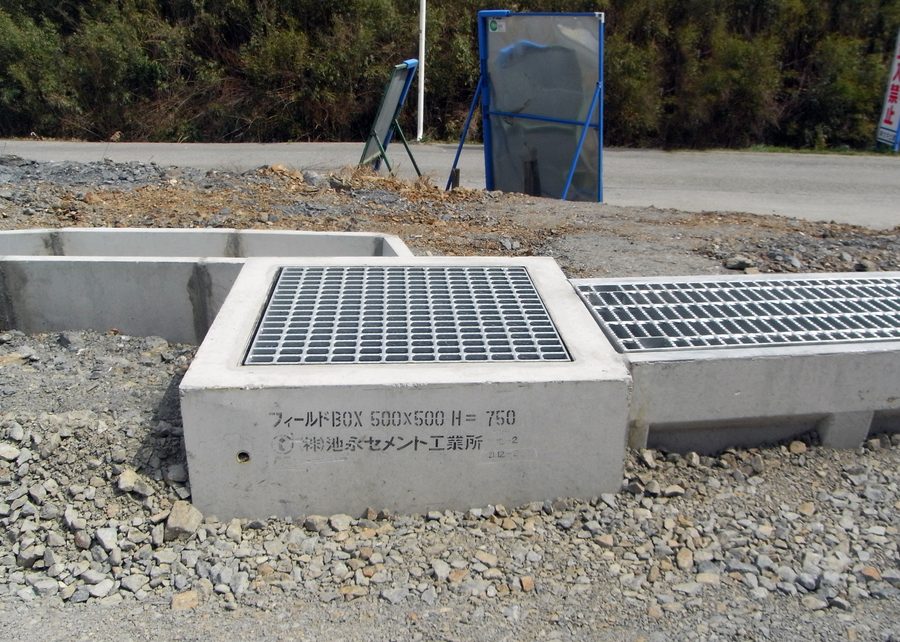

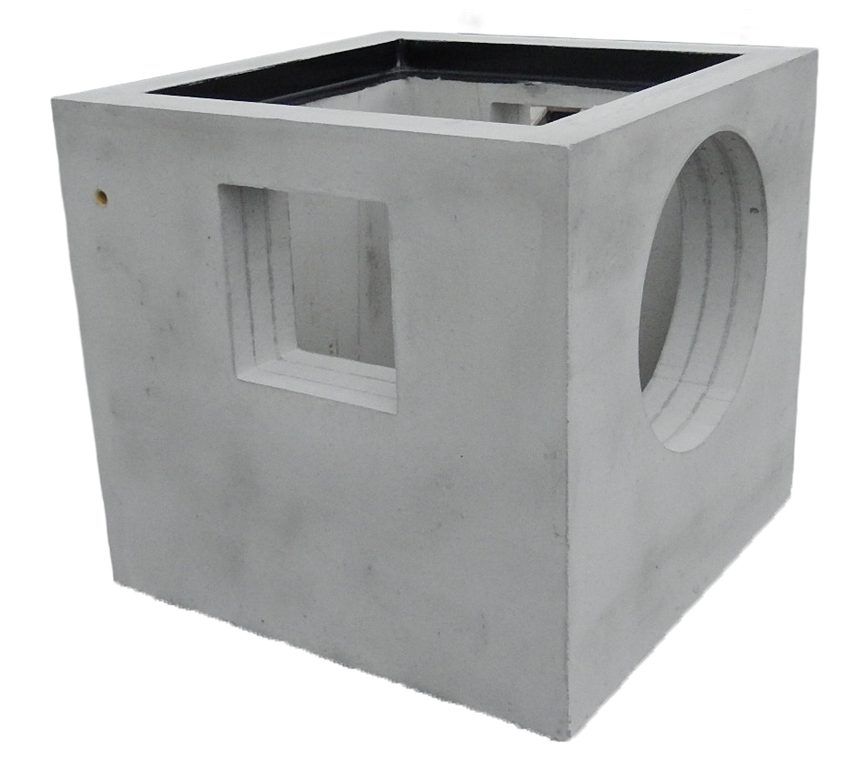

現場打設していた桝（マス）をプレキャスト製品に置き換えた、プレキャスト現場打ち桝です。現場を選ばず高品質な施工ができます。400角〜1,500角まで製造でき、ほとんどの現場打桝工事をカバー。傾斜に合わせた勾配型も用意し、削孔も自由自在に対応します。設計図書の記載寸法どおりに製造するため設計変更の手続きが不要です。鉄筋を配筋しており負荷の多い立地でも耐久性に優れます。規格寸法は呼び400×400〜1,500×1,500（一部は壁厚t=150とt=200の2種）。上記以外の異型製品も製作できます。
01特長
- 厳密な管理のもと鋼製型枠で製造しており、高品質・高精度。

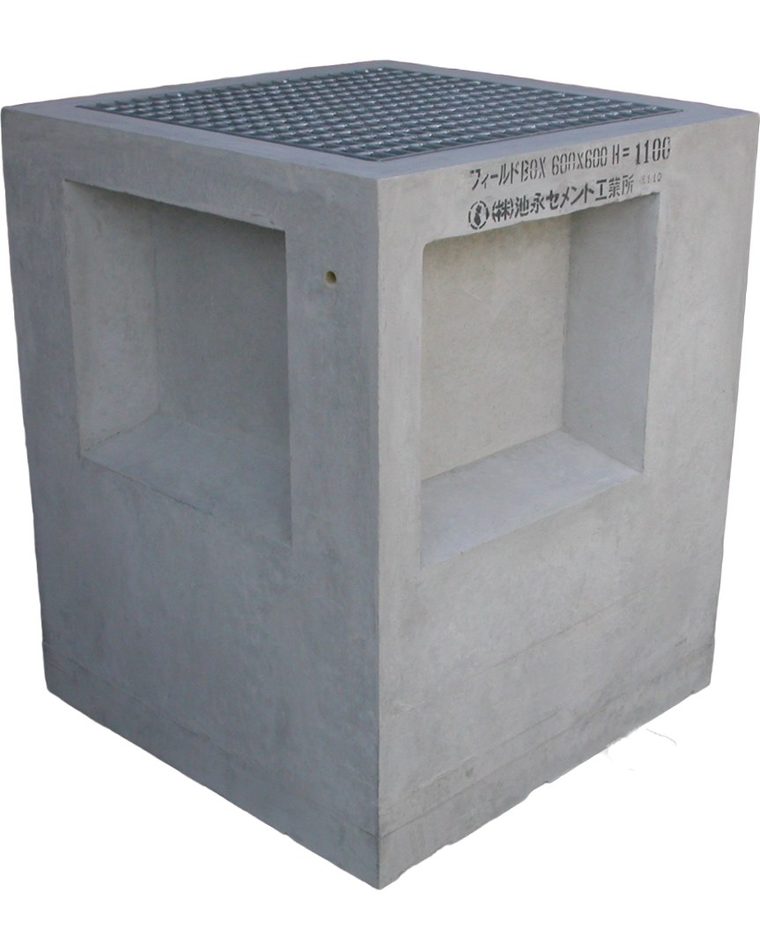

- 面倒な削孔も自由自在に可能。
- 傾斜に合わせた勾配型も用意しており、あらゆる現場に対応。
- 鉄筋を配筋してあり、負荷の多い立地でも耐久性は抜群。
- 400角〜1,500角まで製造でき、ほとんどの現場打桝工事をカバー。

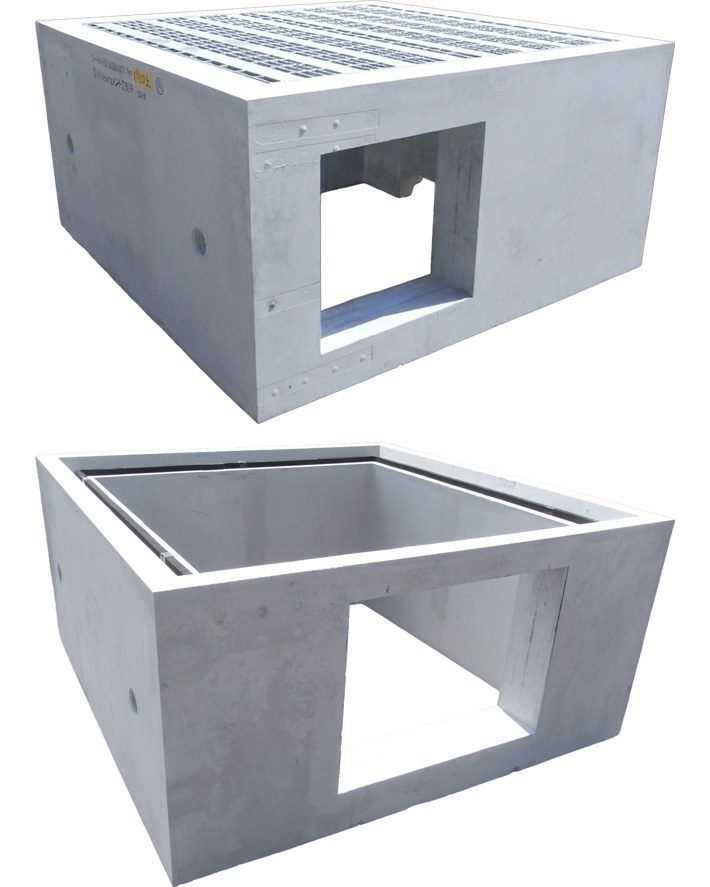

- 規格寸法を超える縦長（高さのある）サイズにも、上下分割タイプで対応。
- 設計図書の記載寸法どおりゆえ、設計変更の手続きは不要。
02効果
- 工程・工期：①天候や人手により工程・工期が左右されず計画どおりに施工できる ②マス打設の人手を他作業に振り向けられ人工を削減できる ③狭小地・湧水の多い土地など悪条件の現場でも円滑に施工できる。
- 準備作業：職人の手配・資材や機材の調達といった準備作業が削減され、監督者の負荷が低減する。
- 施工品質：削孔の寸法ミスや構造物の不良が発生せず、高品質を安定的に確保できる。
- 環境対応：省スペース・騒音低減など、歩行者や近隣住民への影響を軽減できる。
03規格寸法（a・b＝内寸開口、A・B＝外寸＝a+2t、t＝壁厚、H＝高さ範囲mm、製品重量はH範囲での最小〜最大kg）

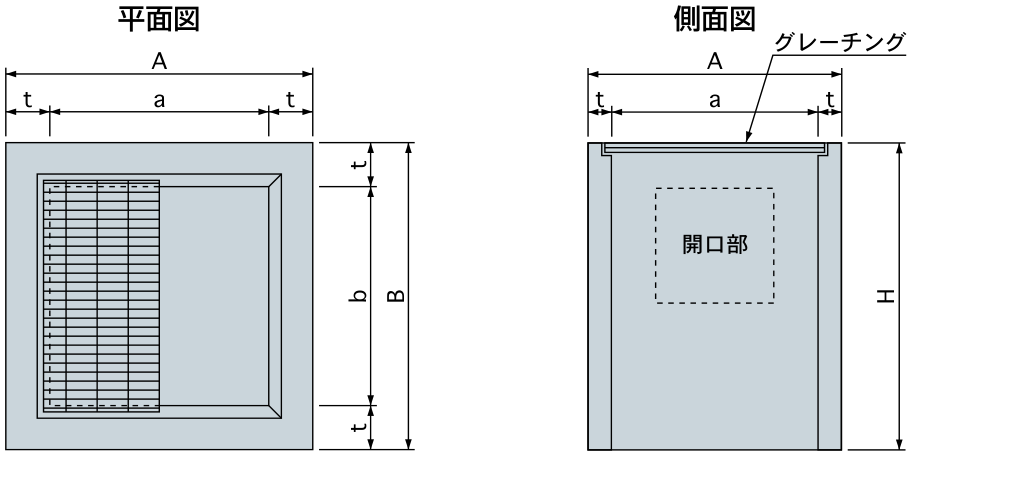

フィールドボックスの平面図・側面図。記号 a・b（内寸開口）・A・B（外寸＝a/b+2t）・t（壁厚）・H（高さ）は規格寸法表の各列に対応（開口部にグレーチング蓋を設置）。寸法は mm。
a・b＝内寸開口、A・B＝外寸＝a+2t、t＝壁厚、H＝高さ範囲mm、製品重量はH範囲での最小〜最大kg
| 呼び名 | a | b | t | A | B | H | 製品重量(kg) |
|---|---|---|---|---|---|---|---|
| 400×400 | 400 | 400 | 150 | 700 | 700 | 400〜1000 | 317〜792 |
| 450×450 | 450 | 450 | 150 | 750 | 750 | 500〜1000 | 432〜864 |
| 500×500 | 500 | 500 | 150 | 800 | 800 | 500〜1000 | 468〜936 |
| 600×600 | 600 | 600 | 150 | 900 | 900 | 600〜1500 | 648〜1620 |
| 600×800 | 600 | 800 | 150 | 900 | 1100 | 600〜1500 | 734〜1836 |
| 700×700 | 700 | 700 | 150 | 1000 | 1000 | 600〜1500 | 734〜1836 |
| 800×800（t150） | 800 | 800 | 150 | 1100 | 1100 | 600〜1500 | 821〜2052 |
| 800×800（t200） | 800 | 800 | 200 | 1200 | 1200 | 600〜1500 | 1152〜2880 |
| 900×900（t150） | 900 | 900 | 150 | 1200 | 1200 | 600〜1500 | 907〜2268 |
| 900×900（t200） | 900 | 900 | 200 | 1300 | 1300 | 600〜1500 | 1267〜3168 |
| 1000×1000（t150） | 1000 | 1000 | 150 | 1300 | 1300 | 600〜1500 | 994〜2484 |
| 1000×1000（t200） | 1000 | 1000 | 200 | 1400 | 1400 | 600〜1500 | 1382〜3456 |
| 1100×1100 | 1100 | 1100 | 200 | 1500 | 1500 | 600〜1500 | 1498〜3744 |
| 1200×1200 | 1200 | 1200 | 200 | 1600 | 1600 | 600〜1500 | 1613〜4032 |
| 1300×1300 | 1300 | 1300 | 200 | 1700 | 1700 | 600〜1500 | 1728〜4320 |
| 1400×1400 | 1400 | 1400 | 200 | 1800 | 1800 | 600〜1500 | 1843〜4608 |
| 1500×1500 | 1500 | 1500 | 200 | 1900 | 1900 | 600〜1500 | 1958〜4896 |
※上記以外の異型製品も製作できます。蓋版（グレーチング）は開口部に設置。
04据付歩掛（製品重量kg/基の区分別・平成25年度 国土交通省土木工事標準積算基準書を引用）
列見出しは製品重量区分（kg/基）。※フィールドボックスの最小製品は317kg/基（400×400・H下限）のため、最小区分は「80超〜400」から（積算基準の50〜80kg区分は該当製品なしのため省略）。
製品重量kg/基の区分別・平成25年度 国土交通省土木工事標準積算基準書を引用
| 名称 | 単位 | 80超〜400 | 400超〜800 | 800超〜1200 | 1200超〜1600 | 1600超〜2200 | 2200超〜4000 | 4000超〜6000 |
|---|---|---|---|---|---|---|---|---|
| 土木一般世話役 | 人 | 0.2 | 0.4 | 0.6 | 1.0 | 1.3 | 0.8 | 1.2 |
| 特殊作業員 | 人 | 0.1 | 0.1 | 0.2 | 0.3 | 0.4 | 2.3 | 3.7 |
| 普通作業員 | 人 | 0.1 | 0.6 | 0.9 | 1.3 | 1.7 | 1.9 | 3.3 |
| バックホウ運転 | h | 2.6 | 3.6 | 4.4 | 5.7 | 6.7 | — | — |
| ラフテレーンクレーン25t | 日 | 2.6 | 3.6 | 4.4 | 5.7 | 6.7 | 0.6 | 1.0 |
| 基礎砕石費率 | ％ | 18 | 18 | 18 | 18 | 18 | 18 | 18 |
| 諸雑費率 | ％ | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
- 歩掛は運搬距離30m程度までの小運搬を含み、床掘り・埋戻し・残土処理は含まない。
- 上表歩掛は蓋版の有無にかかわらず適用できる。ラフテレーンクレーンは賃料とする。
- 基礎砕石費・諸雑費は労務費および機械運転費・賃料の合計に上表の率を乗じた金額を上限とする。基礎砕石費＝敷設/転圧労務・材料投入・締固め機械運転費・砕石等材料費。諸雑費＝敷砂または敷モルタル材料費。
- 基礎砕石の敷き均し厚は20cm以下を標準（難い場合は別途考慮）。基礎砕石は材料の種別・規格にかかわらず適用可。
