FX GUTTER

FX側溝

防音型落蓋式側溝・両直型

T-25（車両荷重）

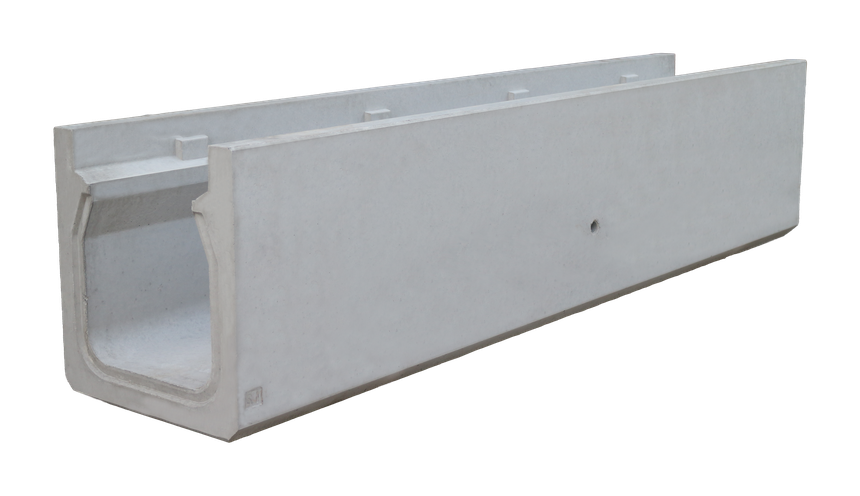

蓋と本体がR面とV面で線接触する防音型の落蓋式側溝です。線接触がズレ止めを兼ねるため、通行時の騒音を抑えます。従来のJIS側溝より製品幅が小さく重量も軽いので、掘削量と廃土を減らし、道路幅員を有効に使えます。縦断用は呼び 250×250〜600×600 の8種、横断用は250・300・400。T-25対応で、蓋はコンクリート蓋・グレーチング蓋・レジコン蓋から選べます。

区分：側溝　／　工種：道路・排水・雨水・宅地造成大分県内組み合わせて使うフラット桝

01特徴

ピタリフィット蓋と側溝が、R面とV面で線接触、ズレ止め機能になり騒音をシャットアウト

経済性従来型のJIS側溝より製品幅が小さく重量も軽い。掘削量が小さく、廃土が少ない。道路幅員を有効に利用できる。

分散集水機能蓋の側面の切り欠きから、路面水を集水できる、上面の表面水は中央スリットで排水する。

強度車両荷重種別 T-25対応製品。

施工法内吊りが簡単にできるので、水糸に触れずに据え付けできる。側面がフラットなので転圧が容易。従って舗装の肩落ちがなくなる。既設の構築物にピタリ合わせてセットできる。

02施工手順

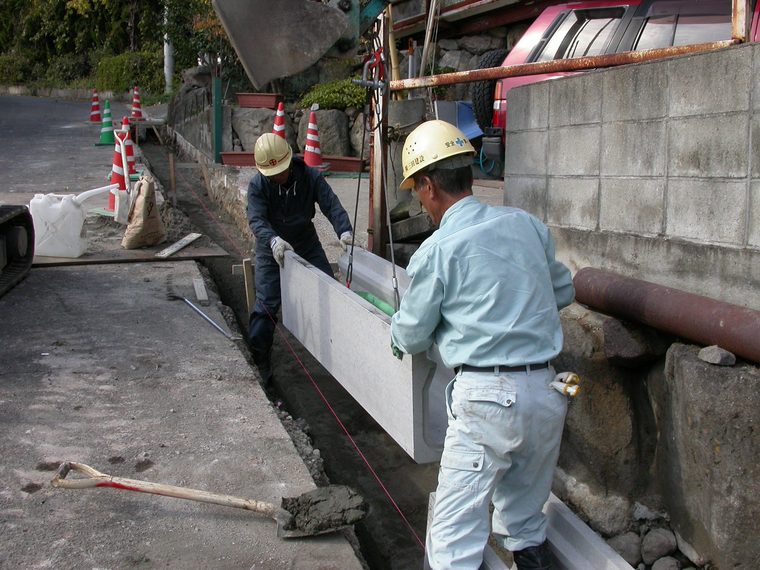

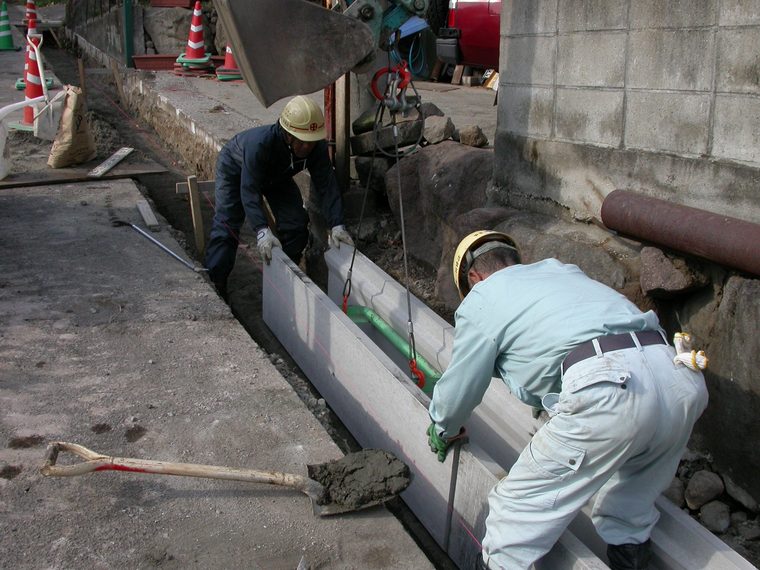

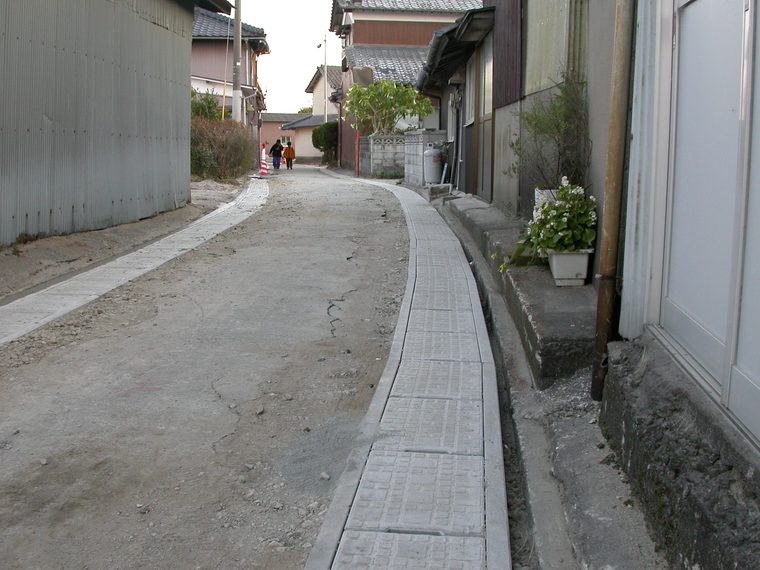

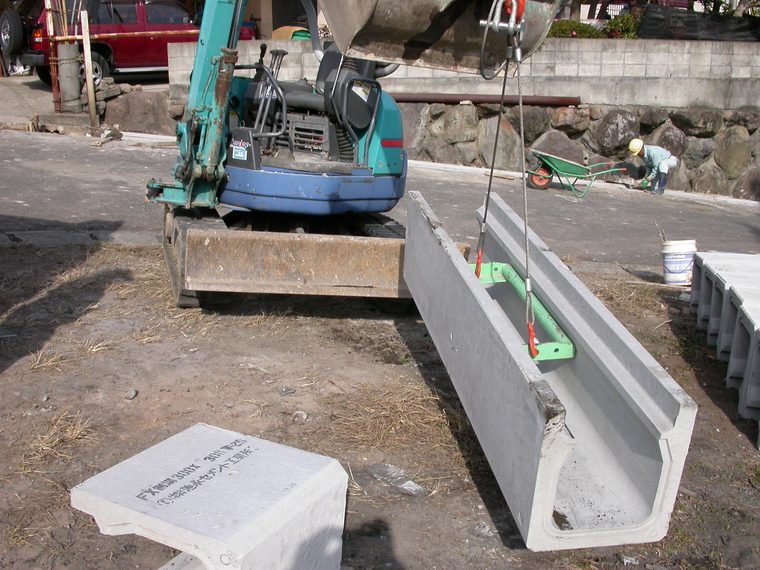

側溝の搬入・吊り込み→据付→調整の流れで施工します。内吊りで水糸に触れずに据え付けでき、側面がフラットなので転圧も容易です。

03縦断用FX側溝規格表単位：mm

縦断用FX側溝断面図・側面図寸法図（記号は下の寸法表に対応） — 寸法図 — 縦断用FX側溝断面図・側面図
記号 A・B・C・W・H・T・D1・D2・E1・E2・F・G・m・R・S・L が下表の列に対応します。

単位：mm

縦断用FX側溝規格表（単位：mm）
呼び名(幅×深)	A	B	C	W	H	T	D1	D2	E1	E2	F	G	m	R	S	L	製品重量(kg)
250×250	250	250	248	360	400	87	45	35	55	55	65	194	70	40	30	2,000	285
300×300	300	300	298	420	455	87	50	35	60	60	70	244	70	50	30	2,000	357
300×400	300	290	398	420	560	87	50	35	60	65	75	244	70	50	40	2,000	430
300×500	300	280	498	420	665	87	50	35	60	70	80	244	70	50	40	2,000	509
400×400	400	390	398	520	575	102	50	35	60	65	75	344	80	50	40	2,000	499
400×500	400	380	498	520	680	102	50	35	60	70	80	344	80	50	40	2,000	578
500×500	500	500	498	650	700	117	55	45	75	75	85	444	80	50	40	2,000	694
600×600	600	600	598	760	820	132	55	51	80	80	90	544	80	60	40	2,000	901

※L=1,000mm、500mmの製品もあります。

04コンクリート蓋車道用（サイドスリット型）規格表単位：mm

コンクリート蓋車道用（サイドスリット型）寸法図（記号は下の寸法表に対応） — 寸法図 — コンクリート蓋車道用（サイドスリット型）
記号 a・b・c・t・t1・g が下表の列に対応します。

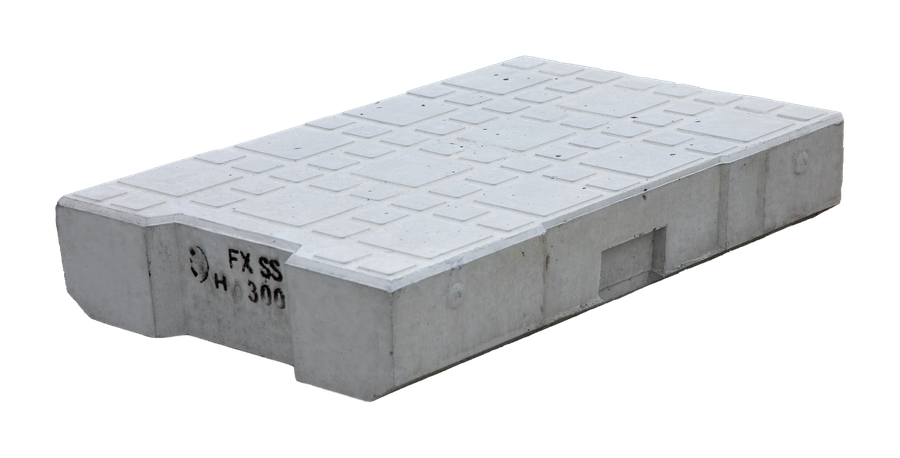

FX側溝コンクリート蓋（車道用・サイドスリット型 FX SS） — 製品写真 — コンクリート蓋（車道用・サイドスリット型 FX SS）

サイドスリット型規格表（単位：mm）

コンクリート蓋車道用（サイドスリット型）規格表（単位：mm）
呼び名	a	b	c	t	t1	g	製品重量(kg)
250	262	255	213	85	68	30	25
300	312	305	263	85	70	64	29
400	412	405	363	100	85	64	45
500	532	523	466	115	95	64	69
600	642	633	576	130	110	64	96

05コンクリート蓋歩道用（サイドスリット型）規格表単位：mm

コンクリート蓋歩道用（サイドスリット型）寸法図（記号は下の寸法表に対応） — 寸法図 — コンクリート蓋歩道用（サイドスリット型）
記号 a・b・c・t・t1・g が下表の列に対応します。

サイドスリット型規格表（単位：mm）

コンクリート蓋歩道用（サイドスリット型）規格表（単位：mm）
呼び名	a	b	c	t	t1	g	製品重量(kg)
300用	312	305	263	85	50	64	22
400用	412	405	363	100	55	64	31

06横断用FX側溝規格表単位：mm

横断用FX側溝断面図・側面図寸法図（記号は下の寸法表に対応） — 寸法図 — 横断用FX側溝断面図・側面図
記号 A・B・C・W・H・T・T1・D1・E1・E2・F・G・I・J・R・S が下表の列に対応します。

単位：mm

横断用FX側溝規格表（単位：mm）
呼び名(幅・深)	A	B	C	W	H	T	T1	D1	E1	E2	F	G	I	J	R	S	製品重量(kg)
250	250	250	287	360	400	48	38	45	55	55	65	160	30	89	40	30	160
300	300	300	325	420	455	60	50	50	60	60	70	210	30	92	50	30	202
400	400	390	430	520	575	70	60	50	60	65	75	310	40	102	50	40	262

07合流桝 FX側溝規格表単位：mm

合流桝 FX側溝寸法図（記号は下の寸法表に対応） — 寸法図 — 合流桝 FX側溝
記号 W・A・B・H・H1・t・t1・t2・a・b・c が下表の列に対応します。

単位：mm

合流桝 FX側溝規格表（単位：mm）
呼び名	W	A	B	H	H1	t	t1	t2	a	b	c	製品重量(kg)
250	400	640	550	620	544	76	75	120	55	300	85	300
300	500	800	700	750	650	100	100	150	60	300	85	530
400	500	800	700	850	750	100	100	150	60	400	100	600

※規格以外の箱抜きの位置、数量、グレーチングの形式は現場に合わせてご指示下さい。

08縦断用グレーチング蓋（普通目）規格表※FX側溝・FX可変側溝共通単位：mm、重量：kg

縦断用グレーチング蓋（普通目）寸法図（記号は下の寸法表に対応） — 寸法図 — 縦断用グレーチング蓋（普通目）
記号 a・t・t1・t2・L が下表の列に対応します。

普通目規格表（単位：mm、重量：kg）※FX側溝・FX可変側溝共通

縦断用グレーチング蓋（普通目）規格表（単位：mm、重量：kg）※FX側溝・FX可変側溝共通
呼び名	a	t	t1	t2	L	重量
250	262	80	25	55	500	9.2
300	310	82	25	57	500	9.8
400	410	93	38	55	500	14.5
500	530	110	50	60	500	21.3
600	640	125	55	70	500	27.3

09縦断用グレーチング蓋（細目）規格表※FX側溝・FX可変側溝共通単位：mm、重量：kg

縦断用グレーチング蓋（細目）寸法図（記号は下の寸法表に対応） — 寸法図 — 縦断用グレーチング蓋（細目）
記号 a・t・t1・t2・L が下表の列に対応します。

細目規格表（単位：mm、重量：kg）※FX側溝・FX可変側溝共通

縦断用グレーチング蓋（細目）規格表（単位：mm、重量：kg）※FX側溝・FX可変側溝共通
呼び名	a	t	t1	t2	L	重量
250	262	80	25	55	494	10.4
300	310	82	25	57	494	11.3
400	410	92	32	60	494	16.0
500	530	109	44	65	500	31.3
600	640	125	50	75	500	40.9

10横断用グレーチング蓋（車道用T-25 普通目）規格表※FX側溝・FX可変側溝共通単位：mm、重量：kg

横断用グレーチング蓋（車道用T-25）寸法図（記号は下の寸法表に対応） — 寸法図 — 横断用グレーチング蓋（車道用T-25）
記号 a・t・L が下表の列に対応します。

車道用T-25 普通目規格表（単位：mm、重量：kg）※FX側溝・FX可変側溝共通

横断用グレーチング蓋（車道用T-25 普通目）規格表（単位：mm、重量：kg）※FX側溝・FX可変側溝共通
呼び名	a	t	L	製品重量
250用	260	38	999	15.4
300用	310	50	999	27.0
400用	410	60	999	37.0

11横断用グレーチング蓋（車道用T-25 細目）規格表※FX側溝・FX可変側溝共通単位：mm、重量：kg

車道用T-25 細目規格表（単位：mm、重量：kg）※FX側溝・FX可変側溝共通

横断用グレーチング蓋（車道用T-25 細目）規格表（単位：mm、重量：kg）※FX側溝・FX可変側溝共通
呼び名	a	t	L	製品重量
250用	260	25	999	21.0
300用	310	32	999	28.5
400用	410	38	999	57.0

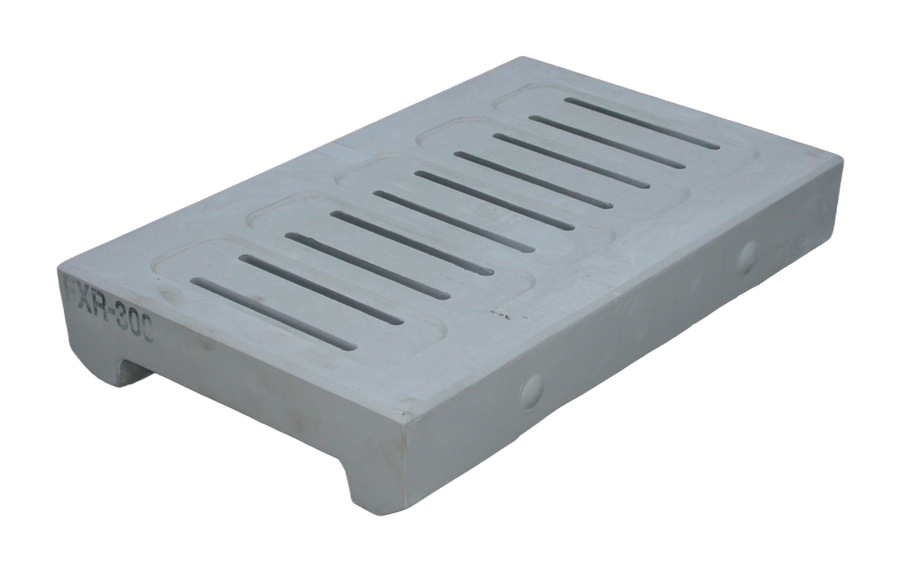

12レジコン蓋（車道用T-25 細目型）規格表※FX側溝・FX可変側溝共通単位：mm、重量：kg

レジコン蓋（車道用T-25 細目型）寸法図（記号は下の寸法表に対応） — 寸法図 — レジコン蓋（車道用T-25 細目型）
記号 a・b・c・t・t1・j・k・m が下表の列に対応します。

車道用T-25 細目型規格表（単位：mm、重量：kg）※FX側溝・FX可変側溝共通

レジコン蓋（車道用T-25 細目型）規格表（単位：mm、重量：kg）※FX側溝・FX可変側溝共通
呼び名	a	b	c	t	t1	j	k	m	製品重量
250	262	255	213	85	45	110	120	180	15
300	312	305	263	85	55	150	160	220	19
400	412	405	363	99	65	192	206	322	30
500	532	523	466	114	75	282	298	412	41
600	642	633	576	129	109	372	392	502	54

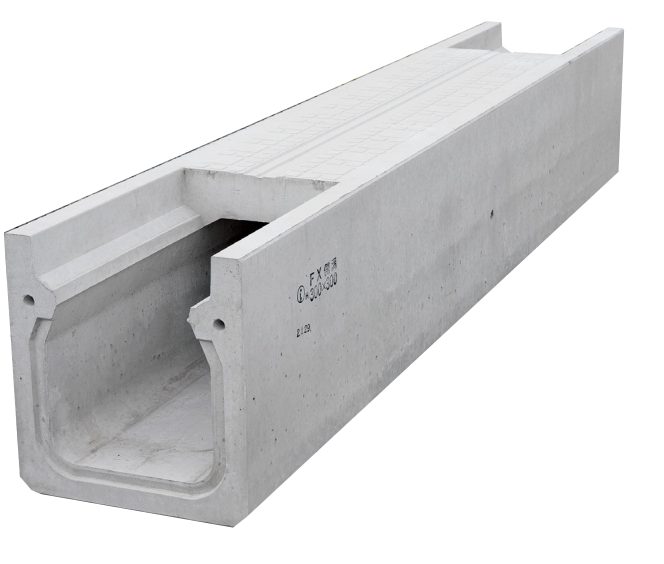

13FX側溝管渠型 L=2500 規格表単位：mm、重量：kg

長さ2.5mで施工が早く、蓋架けの手間が1本あたり3枚不要。中央の集水ラインで雨水を速やかに集水・排水する。

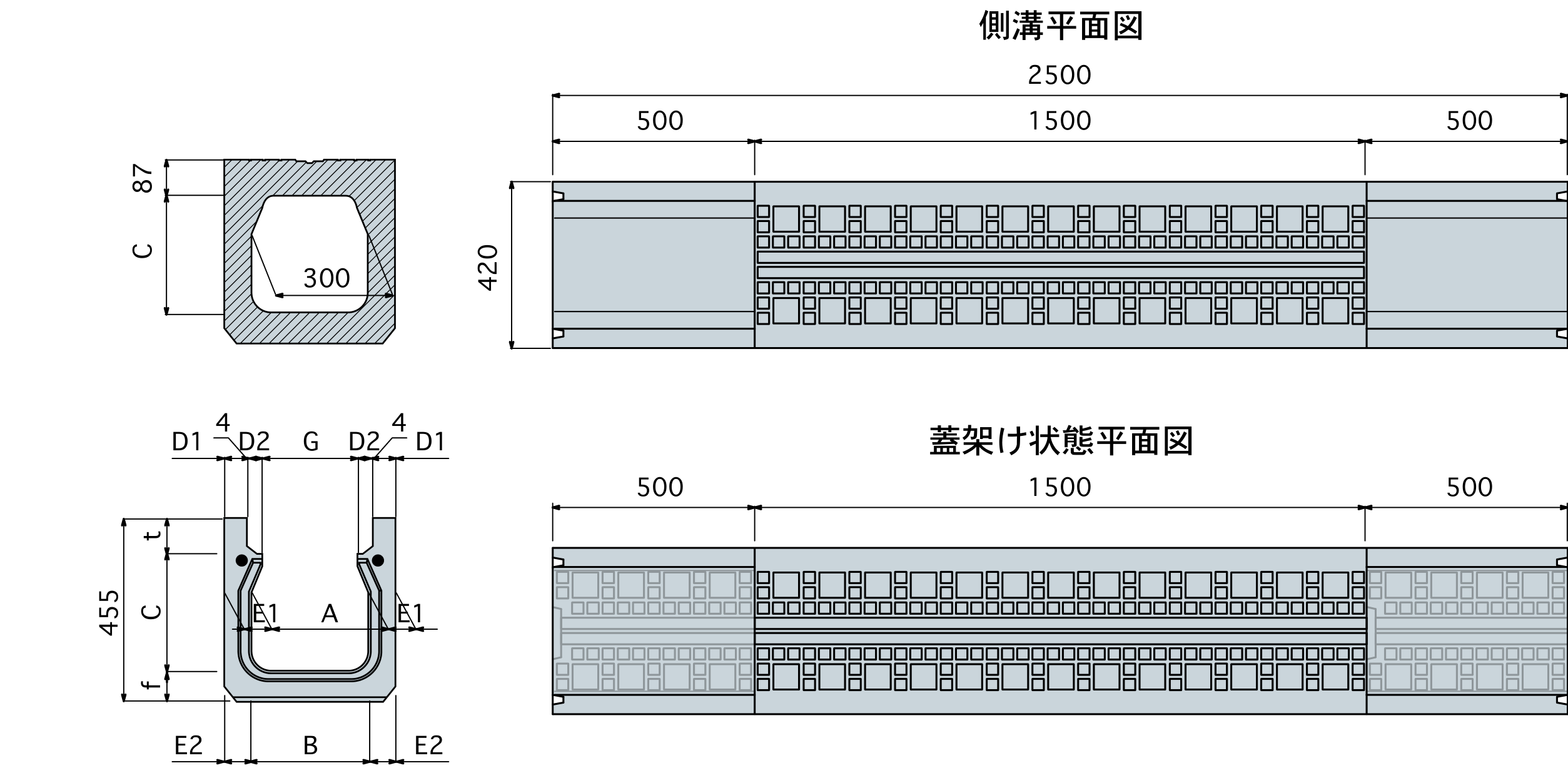

FX側溝管渠型断面図・平面図寸法図（記号は下の寸法表に対応） — 寸法図 — FX側溝管渠型断面図・平面図
記号 A・B・C・W・H・t・D1・D2・E1・E2・f・G・R・S・L が下表の列に対応します。

単位：mm、重量：kg

FX側溝管渠型 L=2500 規格表（単位：mm、重量：kg）
呼び名(幅×深さ)	A	B	C	W	H	t	D1	D2	E1	E2	f	G	R	S	L	製品重量
300×300	300	300	298	420	455	87	50	35	60	60	70	244	50	30	2500	583
300×400	300	290	398	420	560	87	50	35	60	65	75	244	50	40	2500	655
300×500	300	280	498	420	665	87	50	35	60	70	80	244	50	40	2500	727

14規格・認定

T-25（車両荷重）

車両荷重区分 T-25 に対応しています。
