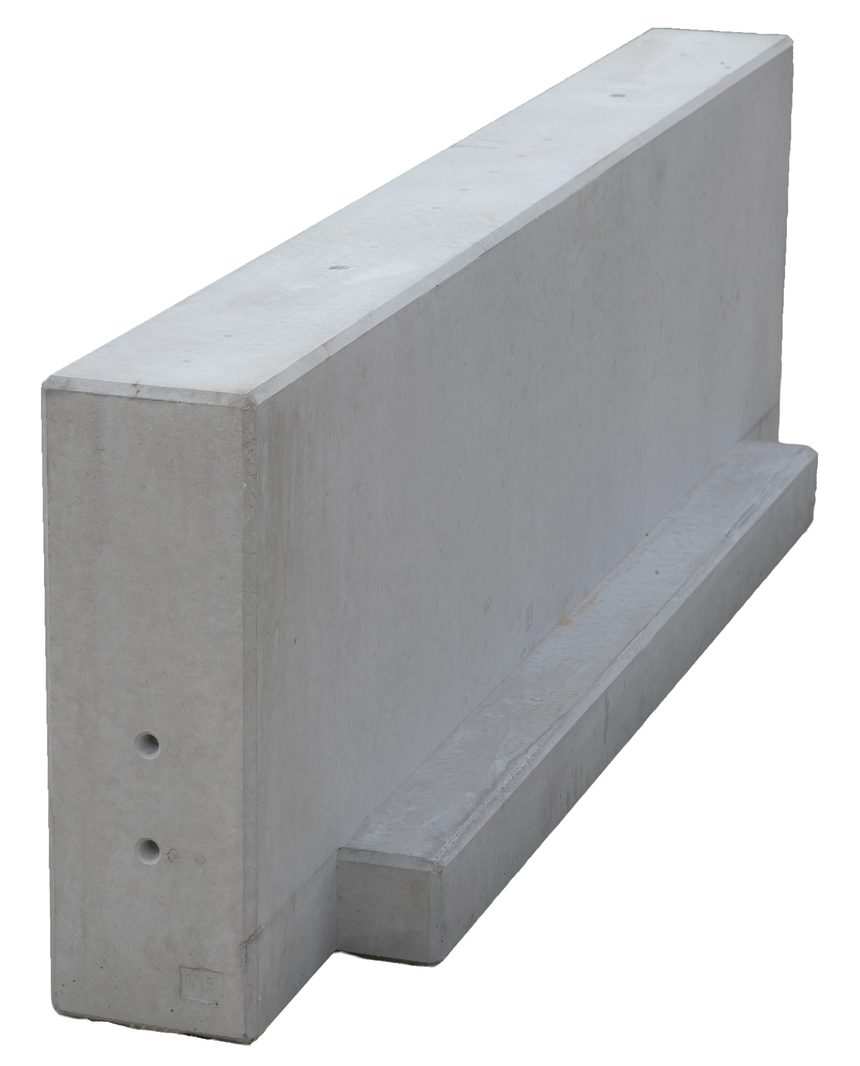

境界コンクリートを、現場打ちからプレキャストへ。造成のときは境界に、家を建てるときはブロック塀・フェンスの基礎に使えます。いま造成地の境界コンクリートの多くは、現場で鉄筋と型枠を組み、コンクリートを打って作られています。土地分け丸は、その境界コンクリートを工場で作っておき、現場では据えるだけにした製品です。Ⅰ型・Ⅰ＋型・L型（擁壁として）の3タイプ、高さ250〜1,000mm・壁厚100／150／200mm。

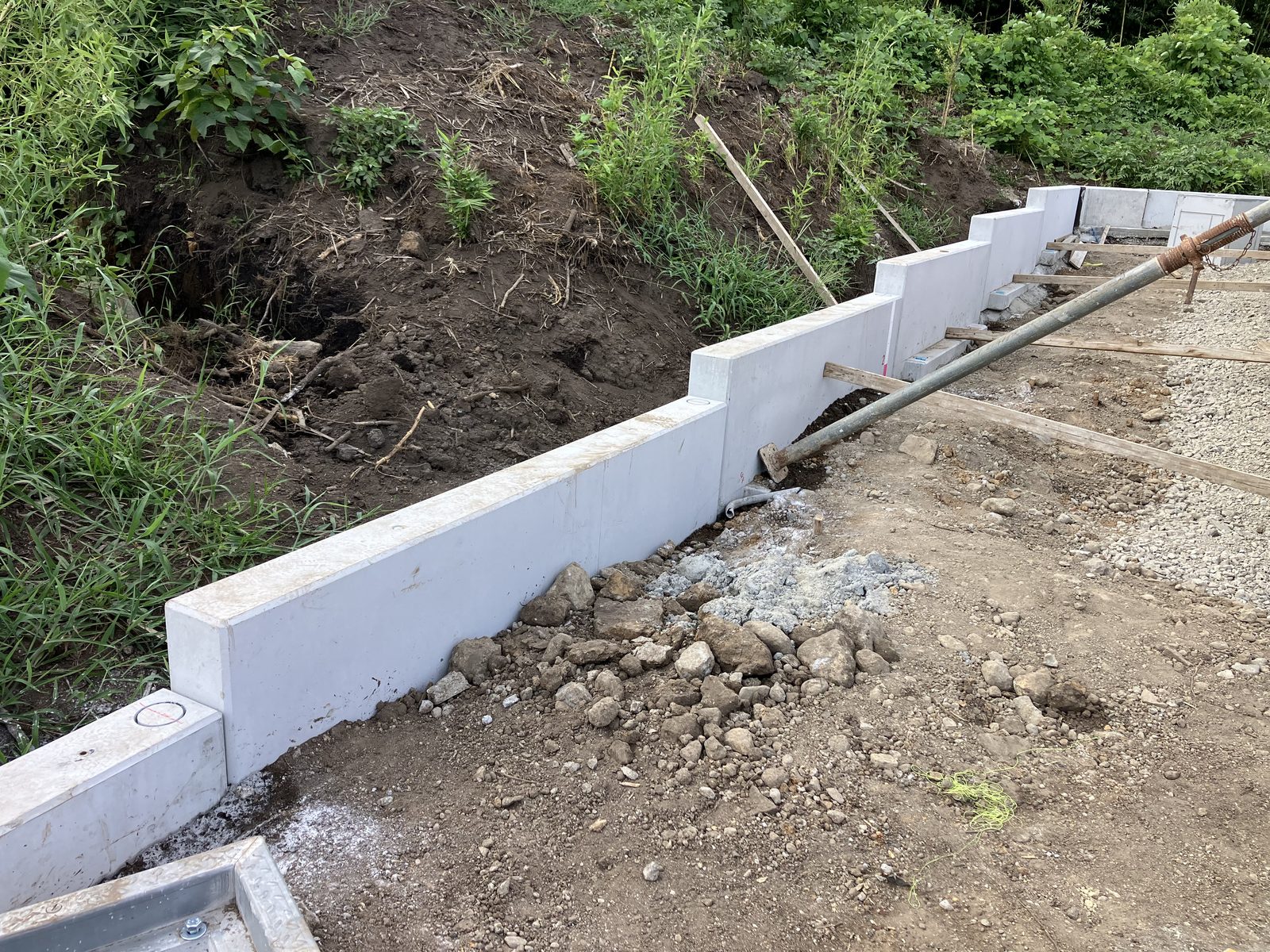

この製品の施工実績を見る

区分：壁・柵　／　工種：宅地造成・外構・境界・建築選び分けるヤードン・塀のねっこ

01現場打ちとの違い

現場の工程が半分に — 現場打ちは、掘削・基礎砕石・配筋・型枠の組立・コンクリート打設・養生・型枠の解体・埋め戻しの8工程。土地分け丸は、掘削・基礎砕石（捨てコン・敷モルタル）・据え付け（連結）・埋め戻しの4工程で、配筋・型枠・打設・養生がありません。
寸法と仕上がりがそろう — 工場で同じ型枠から作るので、区画の境界線がまっすぐ通ります。
段差は最大400mmまで — 両側の地盤の高さの差を、Ⅰ型で150mm、Ⅰ＋型で400mmまで受けられます。それより大きい段差は、L型を擁壁として使います（盛土で生じる崖の高さ1m以下）。

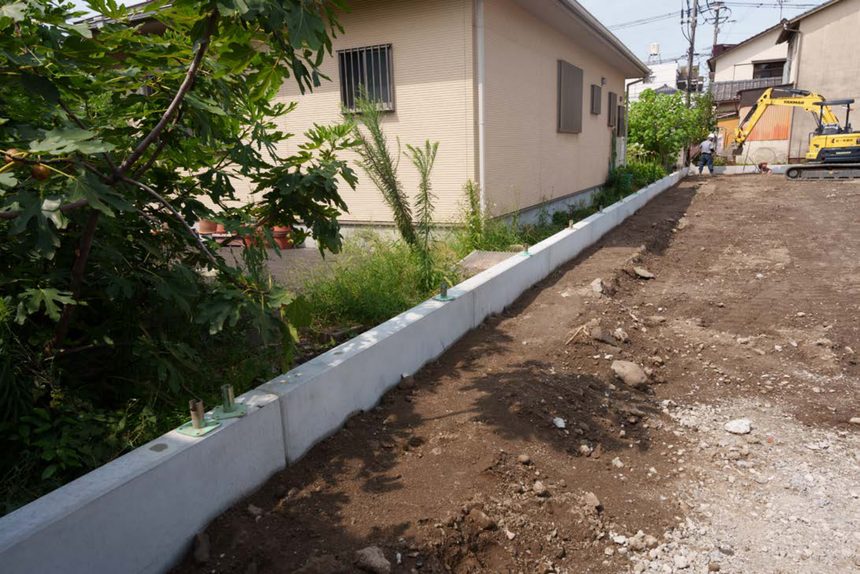

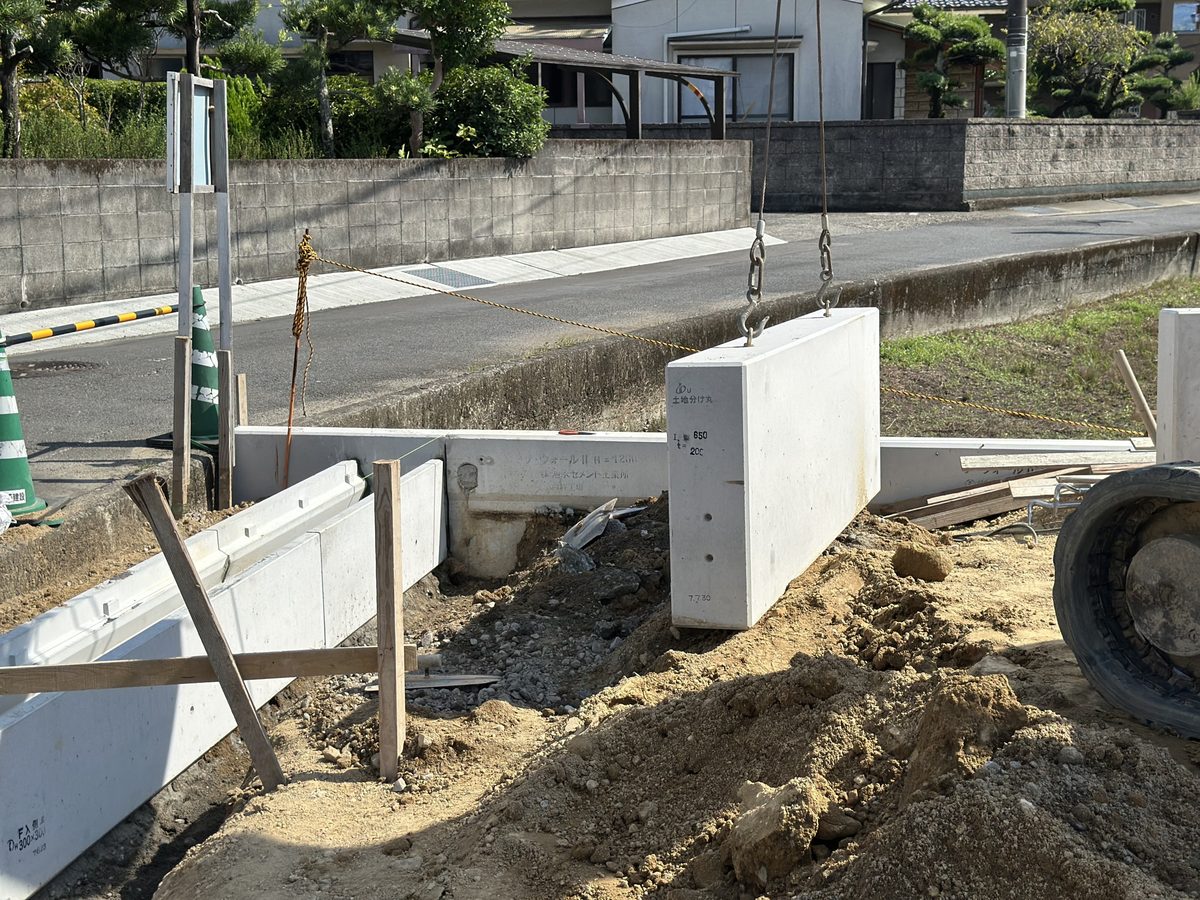

土地分け丸製品の吊り込み（大分市・2025年） — 施工 — 製品の吊り込み（大分市・2025年）

02据え付けの流れ

吊り込み — 吊り用インサート（両端から500mm）に吊り具を掛け、重機で吊り込みます。
据え付け — 基礎砕石・捨てコン・敷モルタルの上に据え、通りと高さを合わせます。
連結 — 据えた製品の端部にピンを差し込み（片側2か所）、次の製品を吊ったまま近づけて、端面の孔をピンに合わせて据えます。

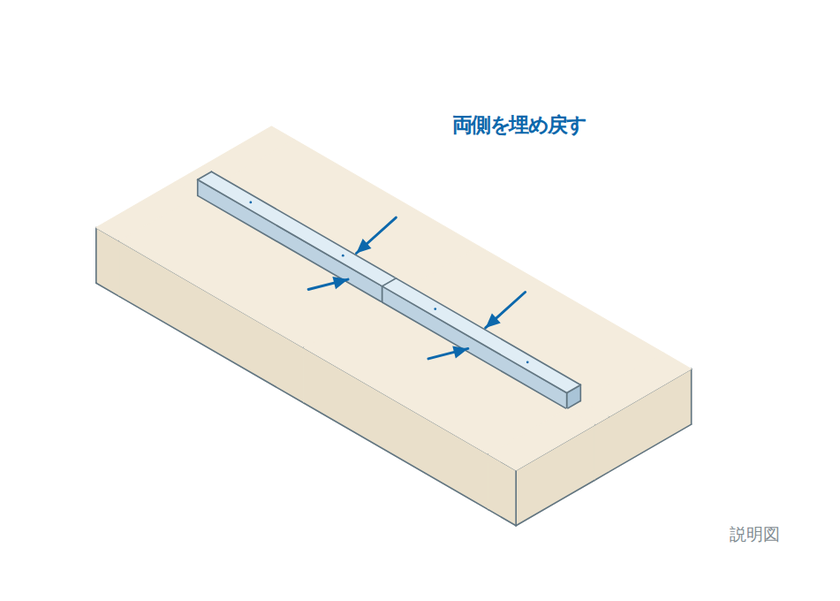

埋め戻し・完成 — 両側を埋め戻して完成です。

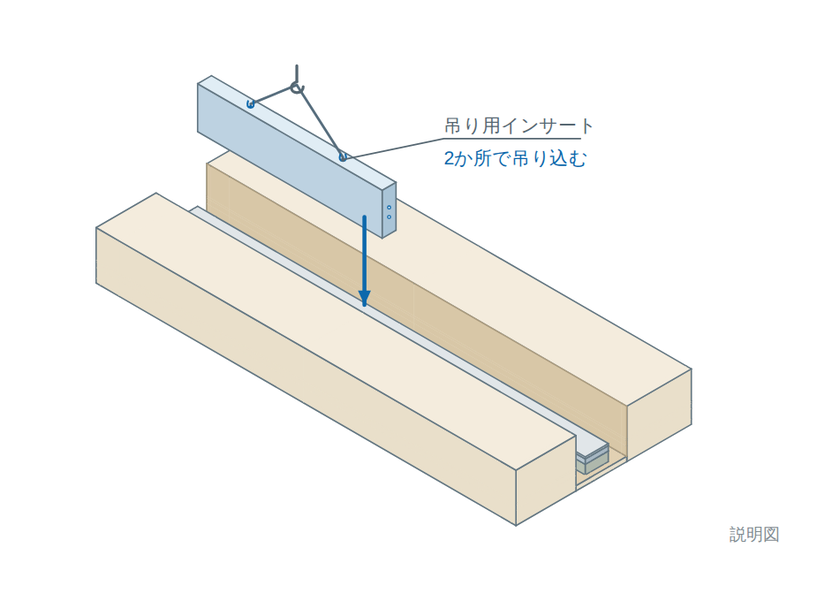

土地分け丸 1. 吊り込み（吊り用インサート2か所で吊る） — 1. 吊り込み（吊り用インサート2か所で吊る）

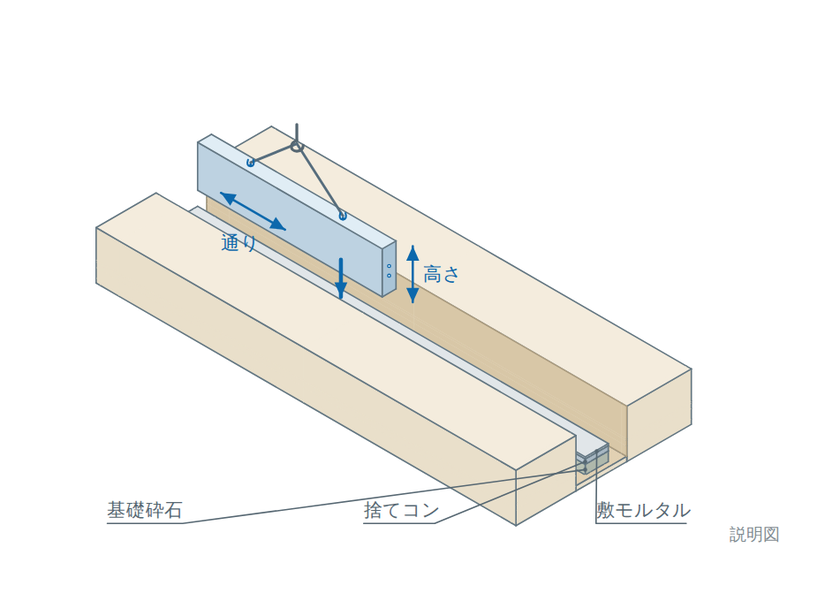

土地分け丸 2. 据え付け（通りと高さを合わせる） — 2. 据え付け（通りと高さを合わせる）

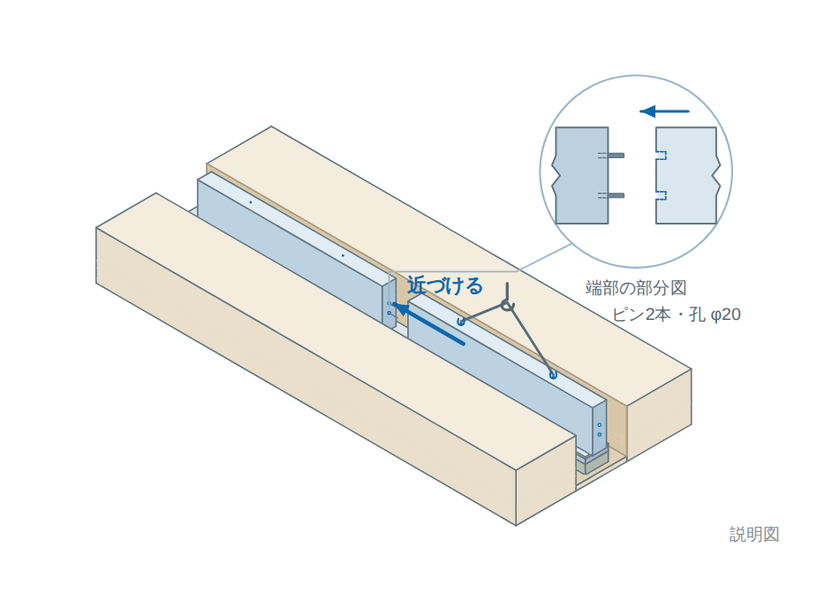

土地分け丸 3. 連結（ピン2本・孔φ20） — 3. 連結（ピン2本・孔φ20）

03区画での並べ方

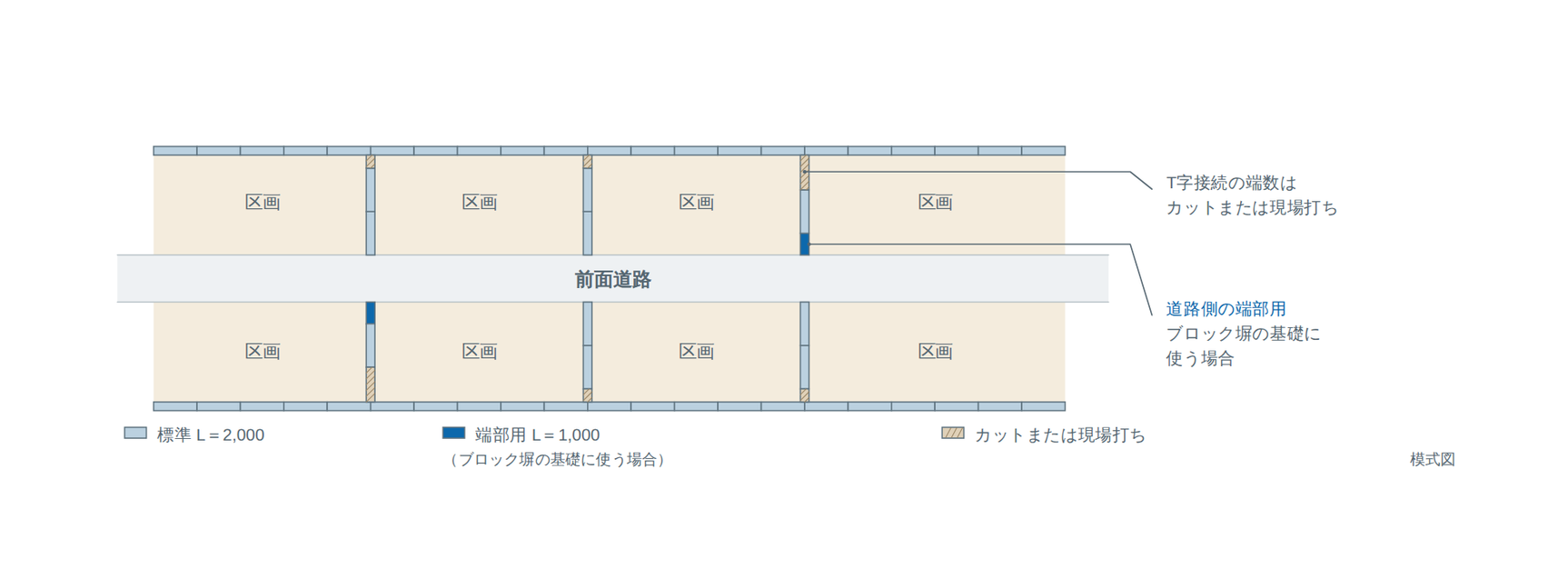

製品長は標準2,000mm。道路側の端部用1,000mmは、ブロック塀を割り付けるための製品です（境界だけなら標準品で納まります）。T字に交わるところで2,000mmに満たない長さは、製品をカットするか現場打ちで納めます。

04製品タイプの選び方

区画の両側の地盤の高さの差（段差）で選びます。

製品タイプの選び方
タイプ	高さ H(mm)	壁厚(mm)	段差	主な用途
Ⅰ型	250〜450	100／150／200	〜150mm	高低差のない区画どうしの境界
Ⅰ＋型	350〜800	100／150／200	〜400mm	段差のある区画の境界。底版で安定
L型	500〜1000	100／150／200	擁壁として	段差の大きい境界。盛土で生じる崖の高さ1m以下の擁壁（簡易な土留め）に。H900・1000はL型だけ

※段差（許容根入差）＝Ⅰ型・Ⅰ＋型を境界として使うときに受けられる、両側の地盤の高さの差。低い側の根入れは300mm（Ⅰ型 H250は250mm）。L型は擁壁として使います。盛土で生じる崖の高さが1m以下なら、宅地造成及び特定盛土等規制法の擁壁の設置義務はかかりません（同法施行令第3条・第8条）。壁厚100の製品は、ブロック塀の基礎には使えません。

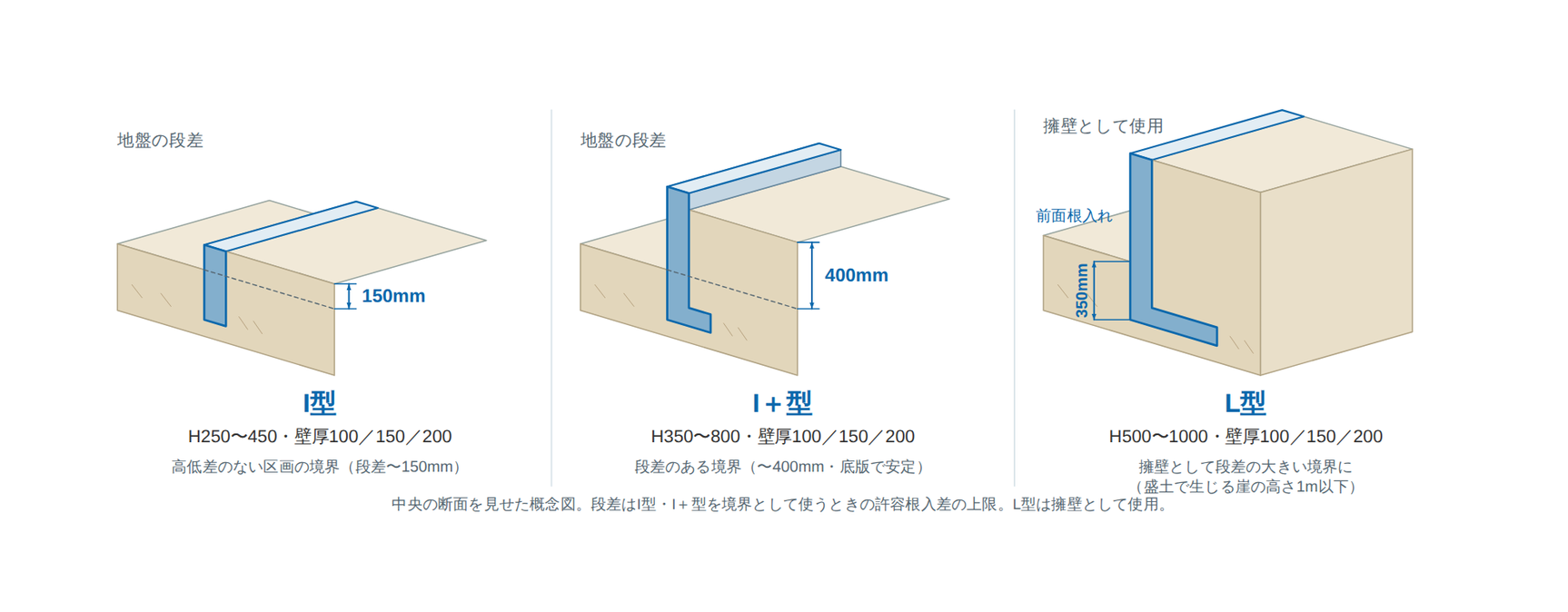

土地分け丸製品タイプの選び方（中央の断面を見せた概念図） — 概念図 — 製品タイプの選び方（中央の断面を見せた概念図）

05設計条件

Ⅰ型・Ⅰ＋型 — 周辺土・埋め戻し土＝粘性土（普通粘性土）、一軸圧縮強度50kN/m²（コンクリートブロック塀設計規準）、単位体積重量17kN/m³、水平震度0.3、基準風速46m/s、最低根入れ300mm（H250を除く）。準拠＝建築基準法・同施行令・関連告示、コンクリートブロック塀設計規準・同解説。
L型（擁壁として） — 周辺土・埋め戻し土＝砂質土、内部摩擦角30°、単位体積重量17kN/m³、水平震度0.18／0.23、フェンス風荷重1kN/m²（基準風速36m/s・地表面粗度区分Ⅲ相当）。準拠＝建築基準法・同施行令・関連告示、盛土等防災マニュアルの解説、既存ブロック塀等の耐震診断基準・耐震改修設計指針・同解説。

06Ⅰ型寸法表

縦壁だけのタイプ。高低差のない区画どうしの境界に。

Ⅰ型・標準品（縦筋用インサートなし）寸法図（記号は下の寸法表に対応） — 寸法図 — Ⅰ型・標準品（縦筋用インサートなし）
記号 H・t・L が下表の列に対応します。

Ⅰ型・縦筋用インサート付き（ブロック塀の基礎に使う仕様）寸法図（記号は下の寸法表に対応） — 寸法図 — Ⅰ型・縦筋用インサート付き（ブロック塀の基礎に使う仕様）
記号 H・t・L が下表の列に対応します。

Ⅰ型寸法表
縦壁厚 t(mm)	種類	高さ H(mm)	製品長 L(mm)	重量(kg)	根入れ(mm)	許容根入差(mm)
100	標準	250	2000	120	250	—
150	標準	250	2000	180	250	—
150	標準	350	2000	252	300	50
150	標準	450	2000	324	300	150
150	端部	250	1000	90	—	—
150	端部	350	1000	126	—	—
150	端部	450	1000	162	—	—
200	標準	250	2000	240	250	—
200	標準	350	2000	336	300	50
200	標準	450	2000	432	300	150
200	端部	250	1000	120	—	—
200	端部	350	1000	168	—	—
200	端部	450	1000	216	—	—

※境界コンクリート用（縦筋用インサートなし）が標準品。吊り用インサートは両端から500mm、端面に連結ピン孔φ20。Ⅰ型 H250はブロック塀の基礎には使えません。

07Ⅰ＋型寸法表

Ⅰ型に底版を付けたタイプ。段差のある区画の境界に。

Ⅰ＋型寸法表
縦壁厚 t(mm)	種類	高さ H(mm)	底版幅 B(mm)	底版厚 tf(mm)	張出幅 s(mm)	製品長 L(mm)	重量(kg)	根入れ(mm)	許容根入差(mm)
100	標準	350	200	110	100	2000	209	300	50
100	標準	450	200	110	100	2000	257	300	150
100	標準	500	200	110	100	2000	281	300	200
100	標準	600	250	110	150	2000	350	300	300
100	標準	700	250	110	150	2000	398	300	400
100	標準	800	300	110	200	2000	466	300	400
150	標準	500	250	110	100	2000	401	300	200
150	標準	600	250	110	100	2000	473	300	300
150	標準	700	250	110	100	2000	545	300	400
150	標準	800	300	110	150	2000	638	300	400
150	端部	500	250	110	100	1000	195	—	—
150	端部	600	250	110	100	1000	231	—	—
150	端部	700	250	110	100	1000	267	—	—
150	端部	800	300	110	150	1000	310	—	—
200	標準	500	300	110	100	2000	521	300	200
200	標準	600	300	110	100	2000	617	300	300
200	標準	700	300	110	100	2000	713	300	400
200	標準	800	350	110	150	2000	830	300	400
200	端部	500	300	110	100	1000	255	—	—
200	端部	600	300	110	100	1000	303	—	—
200	端部	700	300	110	100	1000	351	—	—
200	端部	800	350	110	150	1000	406	—	—

※底版は両端220mmずつを切り欠いた形（L＝2000）。重量はこの形の値。吊り用インサートは両端から500mm。

08L型寸法表

擁壁として使うタイプ。盛土で生じる崖の高さ1m以下の簡易な土留めに。Ⅰ＋型にないH900・H1000もあります。

L型（擁壁として）寸法図（記号は下の寸法表に対応） — 寸法図 — L型（擁壁として）
記号 H・t・B・tf・L が下表の列に対応します。

L型寸法表
縦壁厚 t(mm)	高さ H(mm)	底版幅 B(mm)	底版厚 tf(mm)	製品長 L(mm)	重量(kg)	前面根入れ(mm)	水抜き穴の高さ下端から(mm)
100	500	350	110	2000	372	350	—
100	600	400	110	2000	446	350	—
100	700	450	110	2000	521	350	—
100	800	500	110	2000	595	350	550
100	900	550	110	2000	670	350	550
100	1000	600	110	2000	744	350	550
150	500	350	110	2000	466	350	—
150	600	400	110	2000	564	350	—
150	700	450	110	2000	662	350	—
150	800	500	110	2000	761	350	550
150	900	550	110	2000	859	350	550
150	1000	600	110	2000	958	350	550
200	500	350	110	2000	559	350	—
200	600	400	110	2000	682	350	—
200	700	450	110	2000	804	350	—
200	800	500	110	2000	926	350	550
200	900	550	110	2000	1049	350	550
200	1000	600	110	2000	1171	350	550

※擁壁として使うので、許容根入差の考え方は当てはめません。背面の地盤を天端より下げる場合は、その上の部分を塀として扱います。水抜き穴（φ75/95）はH800以上。

09標準の施工断面

敷モルタル20（1：3）・砕石基礎100（RC-40）。間にⅠ型・Ⅰ＋型は捨てコン50、L型は均しコンクリート100。基礎幅は製品幅＋両側50。Ⅰ型 H250の根入れは250。L型の裏込幅は350。吸出し防止材は縦目地に幅200・厚10、水抜穴部に200×200・厚10。

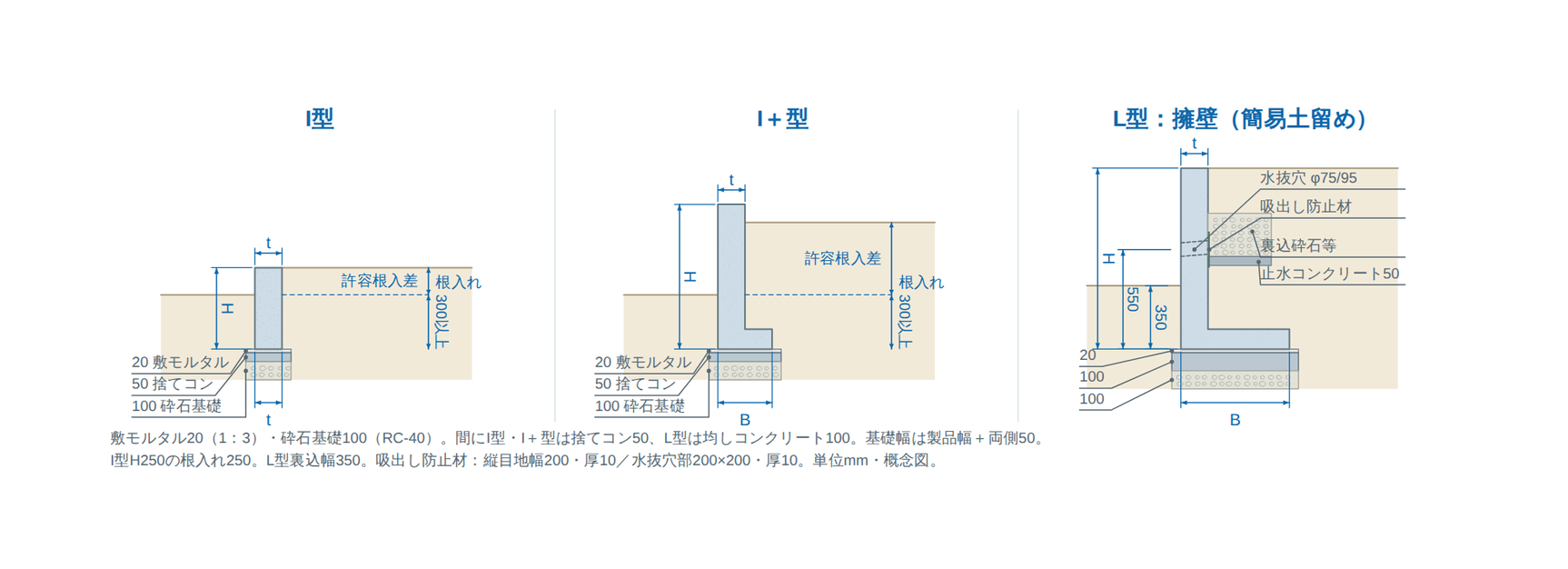

土地分け丸標準の施工断面（単位mm・概念図） — 概念図 — 標準の施工断面（単位mm・概念図）

10ブロック塀・フェンスの基礎に

境界に据えた土地分け丸は、家を建てるときに外構の基礎としても使えます。

ブロック塀 — 縦筋をねじ込むインサートを埋め込んだ仕様を、ご注文時にご指定ください（標準品はインサートなし）。継手鉄筋（オスネジ付き・溶融亜鉛めっき）は当社でご用意します。据えたあと、インサートにねじ込んで縦筋を立てます。建築基準法施行令第62条の8（補強コンクリートブロック造の塀）の「基礎の丈35cm以上・根入れ30cm以上」を満たします。壁厚100の製品とⅠ型 H250は、ブロック塀の基礎には使えません。
継手部の引き抜き試験 — 2021年6月30日、(公財)大分県建設技術センターで確認済みです。
フェンス — 天端を削孔して使えます（工場で製造するときにフェンスの孔を開けておくこともできます）。

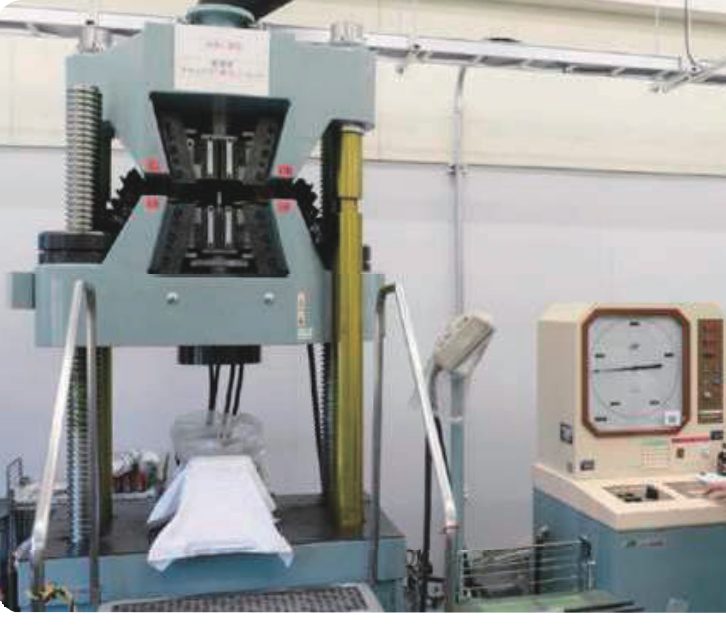

土地分け丸継手鉄筋の引き抜き試験（2021年・(公財)大分県建設技術センター） — 実験 — 継手鉄筋の引き抜き試験（2021年・(公財)大分県建設技術センター）

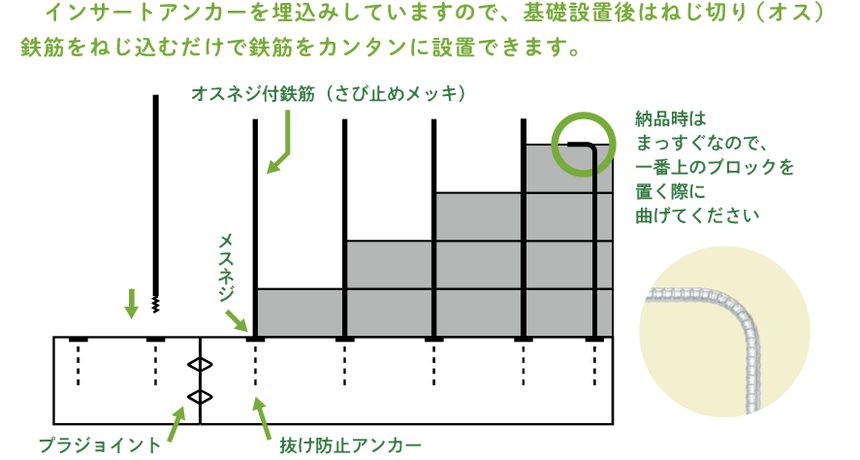

縦筋用インサート付きの仕様の場合。オスねじ付き鉄筋をJアンカーのメスねじにねじ込み、その鉄筋を通してブロックを積む（模式図）

11ブロック塀・フェンスに使うときの目安

ブロック塀・フェンスに使うときの目安
タイプ	縦壁厚 t(mm)	高さ H(mm)	ブロック高段差なし(mm)	ブロック高段差400(mm)	地上高段差なし(mm)	地上高段差400(mm)	フェンス高メッシュ(mm)	フェンス高目隠し(mm)
Ⅰ型	150	250	—	—	—	—	1400	400
Ⅰ型	150	350	800	400	850	450	2000	600
Ⅰ型	150	450	600	400	750	550	1800	500
Ⅰ型	200	250	—	—	—	—	1600	500
Ⅰ型	200	350	800	600	850	650	2200	700
Ⅰ型	200	450	800	400	950	550	2000	600
Ⅰ＋型	150	500	600	400	800	600	2000	600
Ⅰ＋型	150	600	600	400	900	700	1800	500
Ⅰ＋型	150	700	400	200	800	600	1600	400
Ⅰ＋型	150	800	400	200	900	700	1600	400
Ⅰ＋型	200	500	800	600	1000	800	2200	600
Ⅰ＋型	200	600	600	400	900	700	2000	600
Ⅰ＋型	200	700	400	400	800	800	1800	500
Ⅰ＋型	200	800	400	200	900	700	1800	500

※値はいずれも積める・立てられる最大の高さ。標準品・規格の根入れの場合。周辺土は普通粘性土（一軸圧縮強度50kN/m²）。ブロック高は安全率1.0以上、フェンス高は暴風時の安全率1.1以上で設定。ブロック1段＝200mm。段差400は両側の地盤の高さの差。Ⅰ型の段差400は、ブロックの部分で土を受ける場合の値で、おすすめする使い方ではありません。地上高はブロックを含み、前面地盤から1.2m以下。ブロック塀の縦筋は製品2mあたり3本。壁厚100の製品とⅠ型 H250にはブロックを積めません。

12共通仕様

縦筋用インサート（インサート付きの仕様・Ⅰ型とⅠ＋型）：Jアンカー M10×260。位置は端から200・1000・1800。標準品はなし。
吊り用インサート：両端から500mm（500＋1000＋500、L=2000）。
連結：端面の連結ピン用孔φ20（2か所）に、プラジョイント（プラスチック製のジョイントピン）を差し込む。
製品長：標準2000mm、端部用1000mm（Ⅰ型・Ⅰ＋型。ブロック塀を割り付けるための製品）。
