YARDON
ヤードン
逆T型・平置き 大型仕切り壁／ストックヤード・がれき仮置き

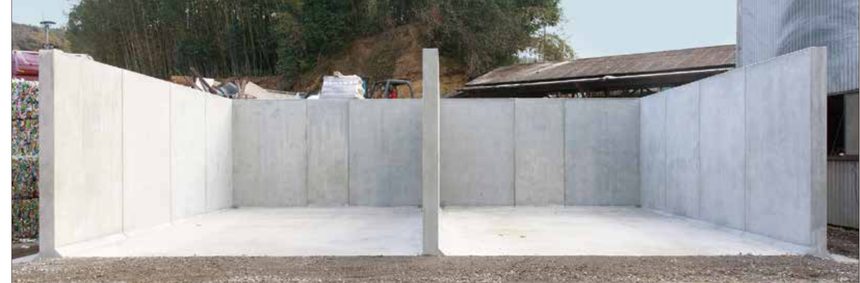

「ヤードン」は、根入れ不要で平置き（据え置き）するだけで自立する、最大壁高3mの大型仕切り壁です。逆T型断面の底版で安定するため、ストックヤードの間仕切り、資材・原料の山留め、災害時のがれき仮置きなど、地面を掘らずに壁を立てたい・後から移動したい用途に適します。塀のねっこと同じプレキャスト技術によるものですが、根入れを前提とする塀のねっこ（擁壁・塀・フェンス基礎）とは設計思想・用途が異なる別製品です。用途例：砕利・砕石・砂・コークス・木クズ・チップ・ペレット・珪砂・廃タイヤ・スクラップ・肥料・産業廃棄物（ペットボトル・空き缶）などを囲う仕切り。
01特徴
平置きでOK根入れゼロ。底版だけで自立するため、地面を掘れない・舗装を傷めたくない現場でも設置できる。
移動が簡単プレキャスト製品なので設置も移動も簡単。オプションで吊り上げ用フックを付けられる。
短工期設置・据付の2ステップで施工完了。
最大壁高3mH1500〜3000を100mm刻みでラインアップ（標準ラインは1500/2000/2500/3000）。
逆T型で安定両端に底版を持つ逆T型断面で、両側に積載しても安定。必要地耐力が小さく済む。
地震・強風に強い実物大の耐震実験を行った製品で、大地震に対応。基準風速46m/s。寸法表の範囲では地震力が卓越するため風荷重が支配することはありませんが、天端にフェンスを設置する場合など受風面積が増える条件では風荷重が卓越することがあり、その場合は個別に照査します。
コーナー対応90度コーナー専用規格を準備。
飛散防止フェンス設置可（OP）縦壁天端に支柱を差し込めるオプション。支持がない場合は壁面に固定。
選べる壁厚標準150mm／ヘビーデューティ200mm（断面性能33%UP）。
災害時も活用地震・水害時のがれき・廃材のストックヤードにも活用できる。

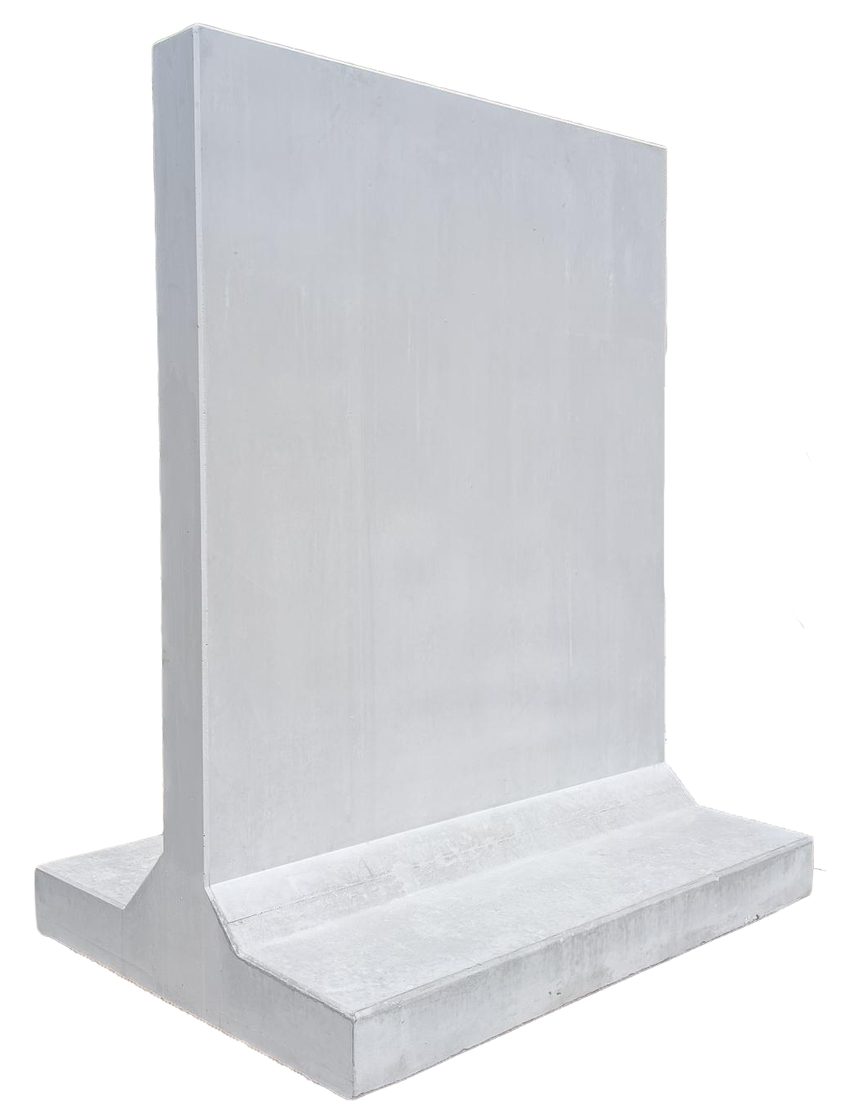

02形状・バリエーション
- 形状：逆T型。
- 厚さ（縦壁）：150mm／200mm。
- 高さ：H1500〜3000mm（100mm刻み）。ヤード用途のため1500未満の設定はありません。
- 設置：平置き（根入れゼロ）。設計条件は下記「設計条件」を参照。
03ヤードン 寸法表（逆T型・平置き）
根入れ＝平置き（根入Df=0）。単位はmm（重量のみkg）。縦壁厚tは高さ1500〜2200が150、2300〜3000が200。
※1500／2000／2500／3000のみ余盛計算済み。

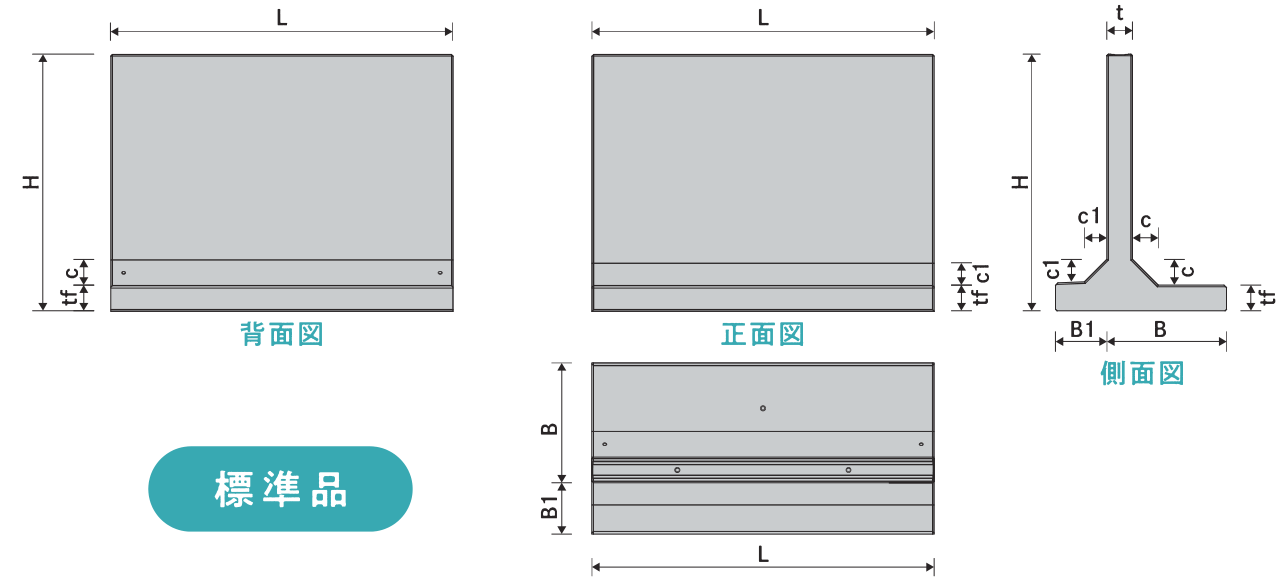

ヤードン 標準品（逆T型・平置き）の背面図・正面図・平面図・側面図。記号 H・t・tf・c・c1・B・B1・L は寸法表の各列に対応。寸法は mm（片端部R・両端部Rは端部形状のみ異なる）。
逆T型・平置き
| 高さ H | 縦壁厚 t | 底版厚 tf | ハンチ c2 | ハンチ c1 | 製品長 L | 底版幅 B2 | つま先幅 B1 | 重量 W(kg) |
|---|---|---|---|---|---|---|---|---|
| 1500 | 150 | 150 | 150 | 130 | 2000 | 800 | 300 | 1897 |
| 1600 | 150 | 150 | 150 | 130 | 2000 | 800 | 400 | 2044 |
| 1700 | 150 | 150 | 150 | 130 | 2000 | 800 | 400 | 2118 |
| 1800 | 150 | 150 | 150 | 130 | 2000 | 850 | 400 | 2228 |
| 1900 | 150 | 150 | 150 | 130 | 2000 | 900 | 400 | 2338 |
| 2000 | 150 | 150 | 150 | 130 | 2000 | 900 | 400 | 2412 |
| 2100 | 150 | 150 | 150 | 130 | 2000 | 950 | 500 | 2596 |
| 2200 | 150 | 150 | 150 | 130 | 2000 | 1000 | 500 | 2706 |
| 2300 | 200 | 200 | 200 | 130 | 2000 | 1050 | 500 | 3716 |
| 2400 | 200 | 200 | 200 | 130 | 2000 | 1100 | 500 | 3863 |
| 2500 | 200 | 200 | 200 | 130 | 2000 | 1150 | 500 | 4010 |
| 2600 | 200 | 200 | 200 | 130 | 2000 | 1200 | 500 | 4157 |
| 2700 | 200 | 200 | 200 | 130 | 2000 | 1200 | 600 | 4353 |
| 2800 | 200 | 200 | 200 | 130 | 2000 | 1250 | 600 | 4500 |
| 2900 | 200 | 200 | 200 | 130 | 2000 | 1300 | 600 | 4647 |
| 3000 | 200 | 200 | 200 | 130 | 2000 | 1400 | 600 | 4843 |
04設計条件
- 周辺土・埋戻し土の土質：砂利または砂／内部摩擦角φ=35°／単位体積重量γ=18kN/㎥
- 盛土勾配：1割5分／余盛土高：製品高の1割まで
- 基礎の摩擦係数 μ=0.6
- 水平震度 kh：大地震 0.25／中地震 0.2
- 宅地防災マニュアル準拠
上表は上記条件での計算値です。堆積物の種類・積載高さ・現場条件に応じて個別に設計計算を行います。
砕石・砂のほか、木クズ・チップ・スクラップ・肥料など、単位体積重量や内部摩擦角が異なるものを積む場合は、
その値で照査したうえで必要な断面をご提案します。縦壁厚・底版幅・つま先幅など製品形状の変更にも対応できます。
積むものと想定高さをお知らせいただければ、検討いたします。
