HEI NO NEKKO

塀のねっこ

Name: 塀のねっこ
Brand: 株式会社 池永セメント工業所

プレキャストL型・逆T型塀／擁壁・フェンス基礎・ブロック塀基礎

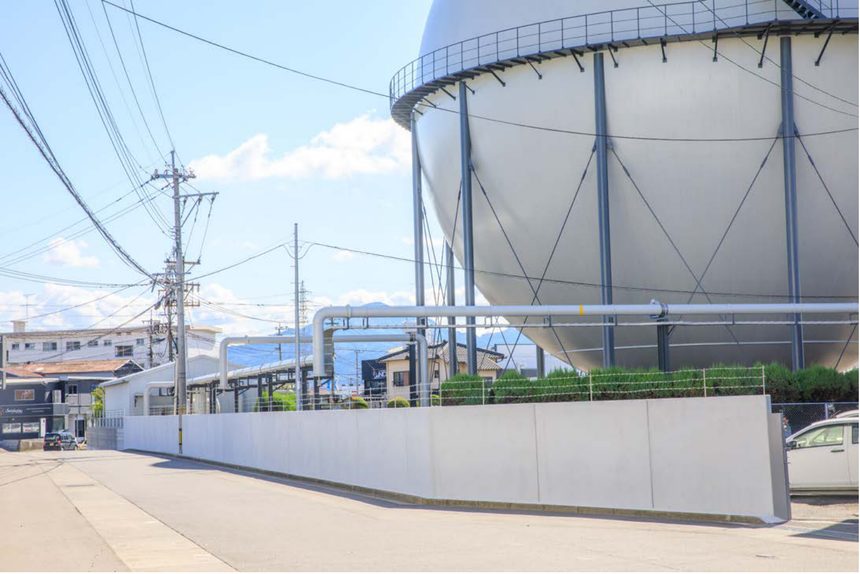

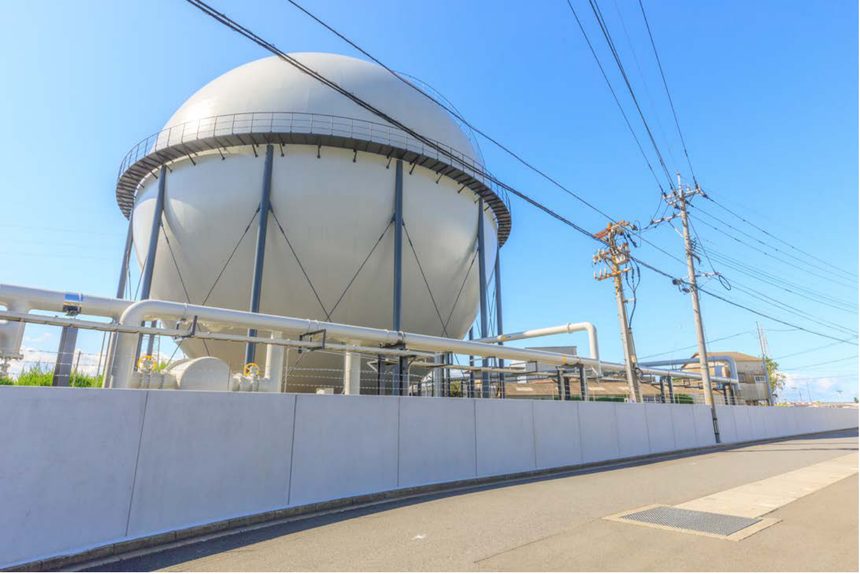

「塀のねっこ」は、宅地造成の擁壁（土留め）から、コンクリート塀・フェンス基礎・ブロック塀基礎・境界コンクリートまでを1シリーズで揃えられる外構用プレキャスト製品です。上から下まで一本の鉄筋が通る鉄筋入り構造で、深い鉄筋被りにより200年設計（超長期耐久建築学会基準）。地上高は20cm〜3.0mまで自由に選べ、底版の長さと根入れ（土中埋込み）が地震・転倒に抵抗します。建築基準法に準拠したブロック塀基礎・フェンス基礎として、メッキ鉄筋やフェンス孔加工（オプション）にも対応します。

区分：壁・柵　／　工種：宅地造成・外構・境界・建築大分県内選び分けるヤードン・土地分け丸

01特徴

1シリーズで外構を完結擁壁・塀・フェンス基礎・境界コンクリート・ブロック塀基礎を同一シリーズで美しく安全に納められる（擁壁＋塀の組み合わせがオススメ）。

200年設計の鉄筋構造上下に一本筋が通り、横にも鉄筋。深い鉄筋被りで超長期耐久建築学会基準の200年設計。

地上高20cm〜3.0m自由高さH500〜3000の豊富なバリエーション。最大地上高は各寸法表のh参照。

厚さ15・20cm縦壁厚150／200mm。耐火構造・飛来物遮断・車両突入抑制。

多様な災害に配慮浸水防止塀や土砂災害対策（レッドゾーンでも認められる構造）としても使え、耐火構造・風速46m/sに対応。耐震・水密は実物大実験で実証済み。

フェンス孔加工（OP）フェンス用の孔あけ加工が可能。メッシュ・目隠しなど各種フェンス基礎に対応。

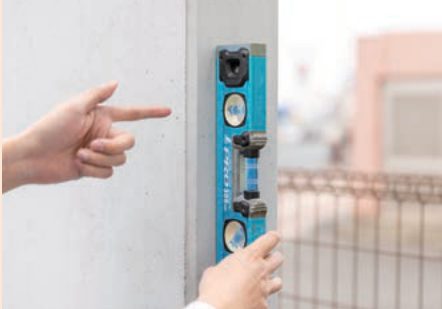

施工性90度設置・表裏どちらでも水準器で垂直チェックOK。長さ2mの製品で急速施工。力がかかる部分はハンチで補強。

コーナー対応製品端部がR形状のため、90°・135°などのコーナーを構成できる（緩やかなRは製品加工なし）。直線部はバタフライ金具、コーナー部はコの字金具・小判型金具で連結。

02用途・使い分け

宅地造成の擁壁（土留め）からコンクリート塀・フェンス基礎・ブロック塀基礎・境界まで、1シリーズで対応できます。地上高20cm〜3.0mを根入れして使用します。
根入れせず平置きで使う大型仕切り壁（ストックヤード等）にはヤードンを、境界と塀基礎を兼ねたい場合には土地分け丸をご検討ください。

03形状・バリエーション

形状：L型／逆T型（＋90°コーナーR付き）。
厚さ（縦壁）：150mm／200mm。
高さ：H500〜3000mm（100mm刻み）。
端部形状：標準／端部R（片R・両R）。R部は左右どちらも製造可。
利用方法：コンクリート塀／フェンス基礎／境界コンクリート／ブロック塀基礎／擁壁（土留め）。

04設計条件

L型：周辺土・埋め戻し土＝砂質土、内部摩擦角φ≥30°、単位体積重量γ=18kN/㎥。
逆T型：周辺土＝粘性土、内部摩擦角φ≥0°、単位体積重量γ=17.5kN/㎥。
共通：水平震度kh=0.6、基準風速46m/s、地下水位＝底版以下。
必要地耐力は「追加背面土有り（最大）／無し」の2条件で記載。

05実証実験

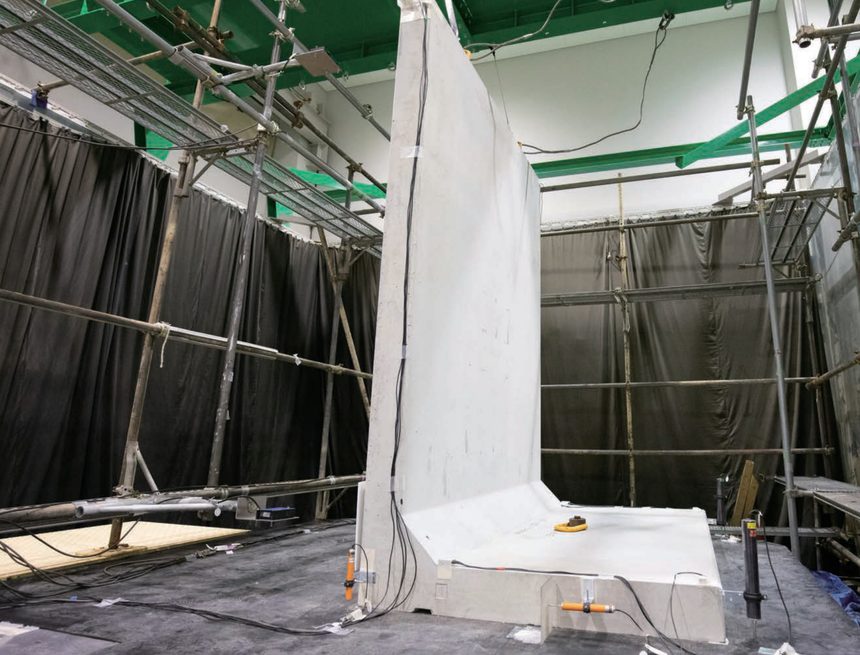

耐震振動実験（日本初）：実物大のプレキャストコンクリート塀を用い、金沢工業大学と共同で振動実験を実施。震度7相当に耐えることを実証しました。

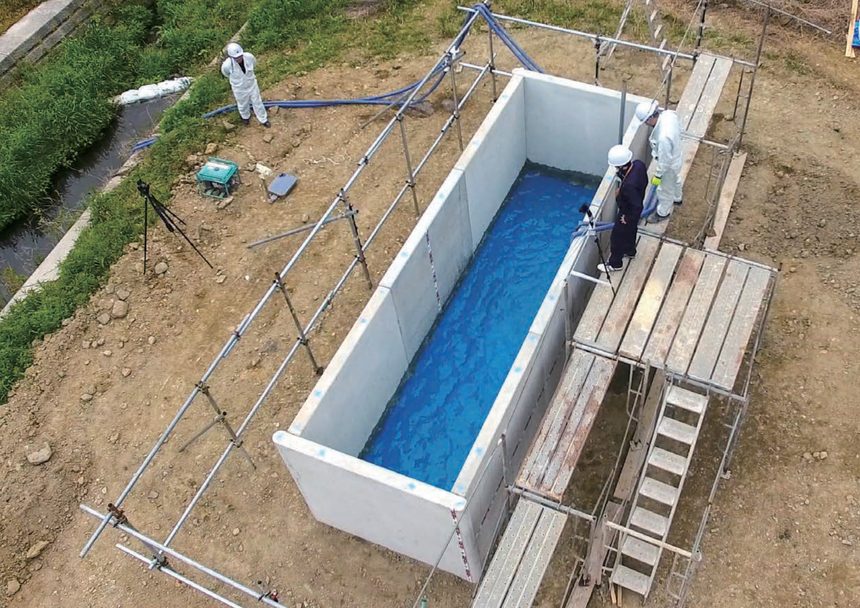

浸水・水密実験（日本初）：実物大の塀で浸水防止（水密）性能を検証。止水処理なしでもJIS基準 Ws-1（漏水量0.05〜0.2 ㎥/h·m）、簡易止水処理で JIS基準 Ws-2（0.02〜0.05 ㎥/h·m）を確認しました。

塀のねっこ実物大の耐震振動実験（金沢工業大学・震度7相当） — 実物大の耐震振動実験（金沢工業大学・震度7相当）

06施工（共通）

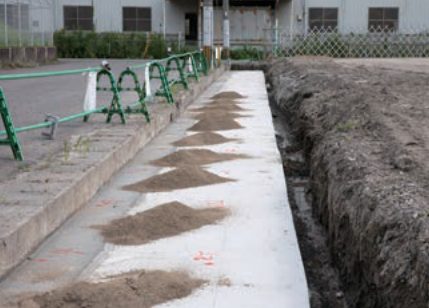

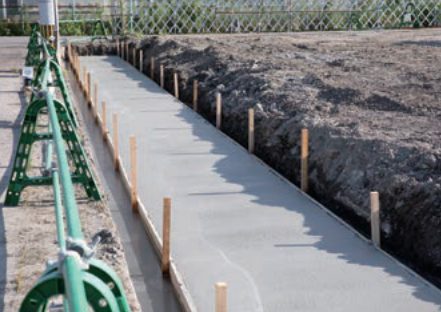

設置：砕石基礎（RC40・地盤を整える）→均しコンクリート（18N/mm²・製品を置きやすく）→敷モルタル（1:3＝砂:セメント・凹凸を吸収）。地盤はN値3〜4以上が目安。
擁壁用途：水抜き穴φ75/95、吸出し防止材（縦目地部幅200・厚10／水抜き穴部 200×200・厚10）、裏込砕石等（擁壁用透水マットを裏込砕石の代用材として使用可）、止水コンクリート。
根入れ（L型・擁壁施工の目安）：φ30＝350〜400／φ25＝450〜500mm。各寸法表の根入Dfが正値。

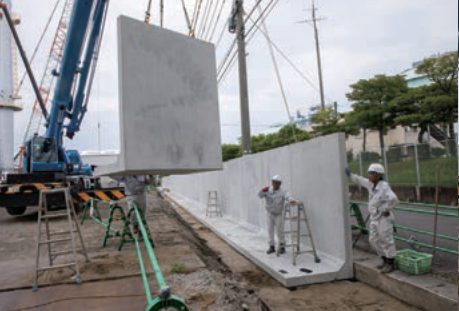

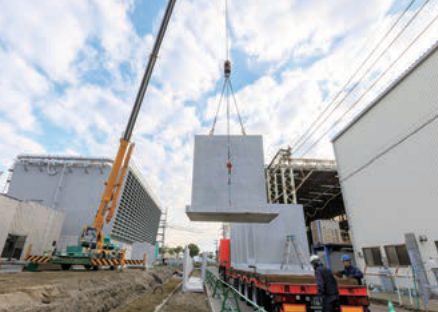

吊り方：適用底版幅B500以上は2点吊り、450以下は1点吊り（吊り角度60°以下）。

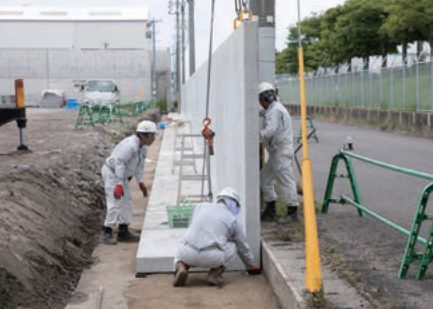

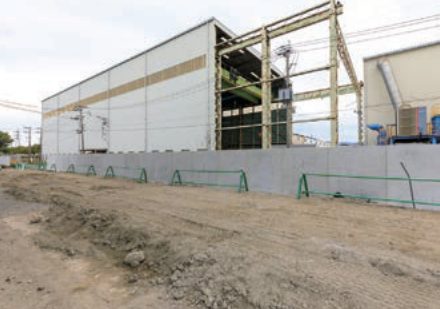

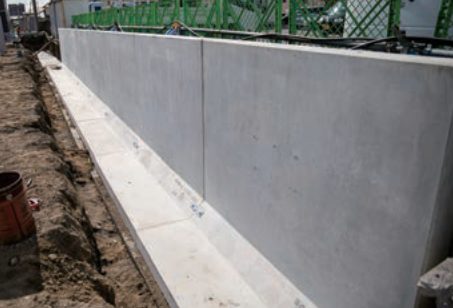

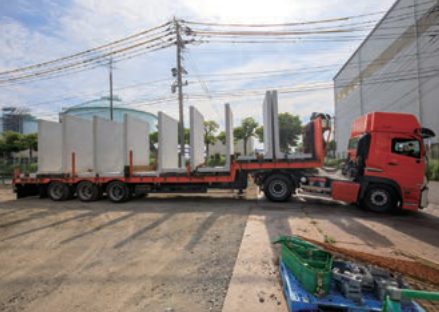

07施工手順

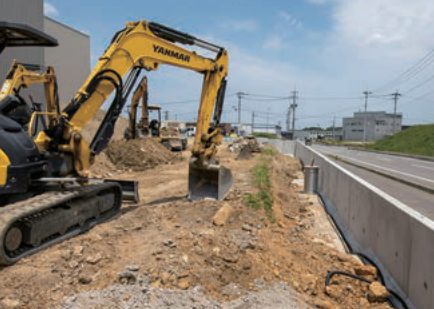

現場施工の流れ（掘削〜埋戻し）。工場製造した製品を、以下の手順で設置します。

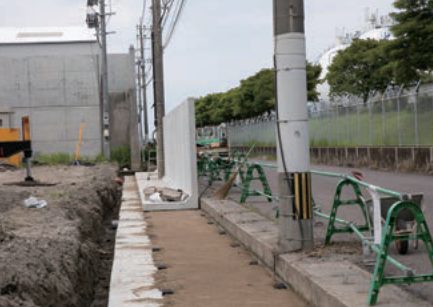

塀のねっこ 6. 敷モルタルとライナープレート設置 — 6. 敷モルタルとライナープレート設置

08塀のねっこ L型寸法表（t=150）

縦壁厚t=150・底版厚tf=150・ハンチc=150（全高さ共通）。製品長L：直線=2000・1000／片R=2075・1075／両R=2150。

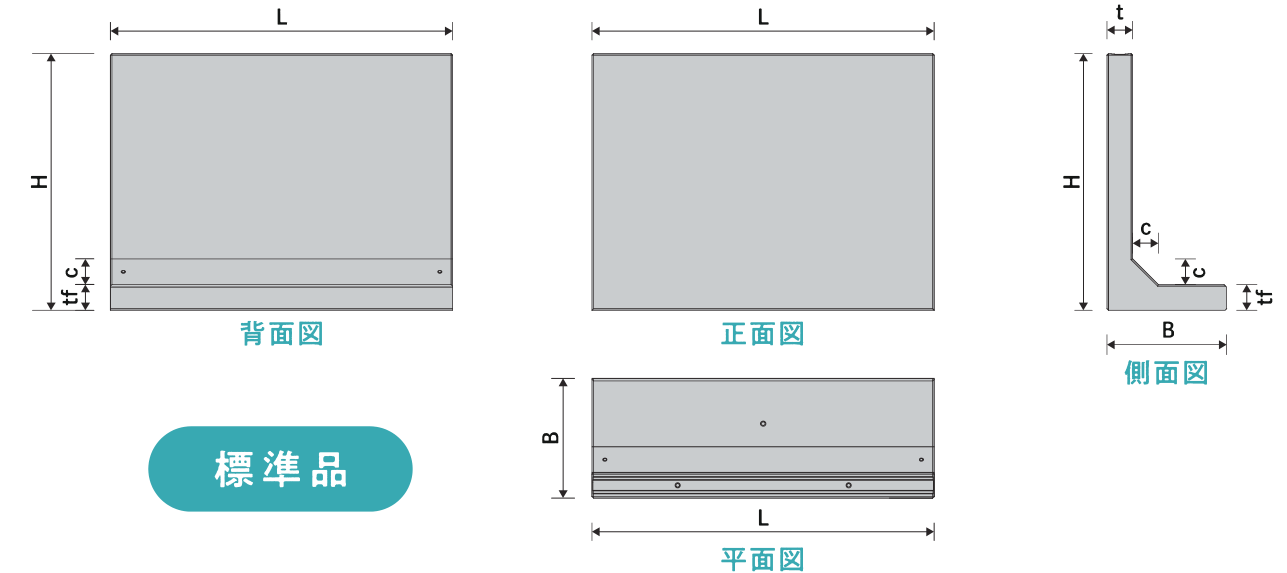

塀のねっこ L型標準品製品図（背面図・正面図・平面図・側面図）寸法図（記号は下の寸法表に対応） — 寸法図 — 塀のねっこ L型標準品製品図（背面図・正面図・平面図・側面図）
塀のねっこ L型標準品の背面図・正面図・平面図・側面図。記号 H・t・tf・c・B は寸法表の各列に対応。寸法は mm（片端部R・両端部Rは端部形状のみ異なる）。

t=150

塀のねっこ L型寸法表（t=150）
高さ H(mm)	底版幅B 標準	片R	両R	重量W 標準(kg)	片R	両R	根入Df(mm)	最大根入れ差(mm)	最大地上高h(mm)	必要地耐力追加背面土有り(kN/㎡)	無し
500	350	350	350	558	569	579	300	200	200	24	14
600	400	450	450	666	679	691	300	300	300	26	16
700	450	450	450	774	789	804	300	300	400	26	17
800	450	550	550	846	863	880	300	300	500	28	20
900	450	500	500	918	937	956	300	300	600	31	22
1000	500	650	650	1026	1047	1068	400	300	600	34	24
1100	550	650	650	1134	1157	1181	400	300	700	34	25
1200	600	650	650	1242	1267	1293	400	300	800	34	26
1300	650	750	750	1350	1378	1405	400	400	900	38	26
1400	700	750	750	1458	1488	1517	400	400	1000	37	27
1500	700	750	800	1530	1562	1594	450	400	1050	41	29
1600	750	750	800	1638	1672	1706	450	400	1150	40	30
1700	800	850	900	1746	1782	1818	450	400	1250	40	30
1800	900	900	1000	1890	1928	1966	450	400	1350	38	30
1900	950	1000	1100	1998	2038	2079	450	400	1450	38	30
2000	950	1000	1100	2070	2112	2155	500	400	1500	41	32
2100	1000	1050	1100	2178	2223	2267	500	400	1600	41	32
2200	1100	1100	1200	2322	2369	2415	500	400	1700	40	32
2300	1150	1200	1300	2430	2479	2528	500	400	1800	40	32
2400	1200	1250	1350	2538	2589	2640	500	400	1900	40	32
2500	1300	1350	1450	2682	2735	2788	500	400	2000	39	32
2600	1350	1400	1550	2790	2845	2900	500	400	2100	39	32
2700	1450	1500	1650	2934	2991	3049	500	400	2200	39	32
2800	1550	1550	1700	3078	3137	3197	500	400	2300	38	31
2900	1600	1650	1800	3186	3247	3309	500	400	2400	38	31
3000	1700	1700	1850	3330	3394	3457	500	400	2500	38	31

09塀のねっこ L型寸法表（t=200）

縦壁厚t=200・底版厚tf=200・ハンチc=200（全高さ共通）。製品長L：直線=2000・1000／片R=2100・1100／両R=2200。

t=200

塀のねっこ L型寸法表（t=200）
高さ H(mm)	底版幅B 標準	片R	両R	重量W 標準(kg)	片R	両R	根入Df(mm)	最大根入れ差(mm)	最大地上高h(mm)	必要地耐力追加背面土有り(kN/㎡)	無し
500	350	350	350	720	739	758	300	200	200	19	14
600	350	350	350	816	839	861	300	300	300	28	17
700	350	350	350	912	938	965	300	300	400	31	20
800	400	400	400	1056	1086	1116	300	300	500	33	23
900	450	500	500	1200	1234	1268	300	300	600	32	25
1000	500	500	500	1344	1382	1419	400	300	600	37	27
1100	550	550	550	1488	1529	1571	400	300	700	37	28
1200	600	600	600	1632	1677	1722	400	300	800	37	30
1300	650	650	800	1776	1825	1874	400	400	900	41	31
1400	700	800	1000	1920	1973	2026	400	400	1000	41	32
1500	700	750	1000	2016	2073	2129	450	400	1050	44	34
1600	800	900	1050	2208	2268	2329	450	400	1150	42	34
1700	950	1050	1200	2448	2512	2576	450	400	1250	40	32
1800	1050	1150	1350	2640	2708	2776	450	400	1350	39	32
1900	1200	1300	1500	2880	2952	3023	450	400	1450	38	31
2000	1200	1200	1500	2976	3051	3127	500	400	1500	40	33
2100	1200	1300	1500	3072	3151	3230	500	400	1600	41	34
2200	1300	1400	1600	3264	3347	3430	500	400	1700	41	34
2300	1400	1500	1700	3456	3543	3629	500	400	1800	40	34
2400	1500	1600	1800	3648	3738	3829	500	400	1900	40	34
2500	1650	1700	1950	3888	3982	4076	500	400	2000	39	33
2600	1700	1800	2050	4032	4130	4228	500	400	2100	39	33
2700	1800	1950	2150	4224	4326	4428	500	400	2200	39	33
2800	1900	2050	2250	4416	4522	4627	500	400	2300	39	33
2900	2000	2100	2400	4608	4717	4827	500	400	2400	39	33
3000	2100	2250	2500	4800	4913	5026	500	400	2500	39	33

10塀のねっこ逆T型寸法表（t=150）

縦壁厚t=150・底版厚tf=150・ハンチc=150・ハンチc1=130（全高さ共通）。製品長L：直線=2000・1000／片R=2075・1075／両R=2150。

t=150

塀のねっこ逆T型寸法表（t=150）
高さ H(mm)	底版幅B 標準	片R	両R	つま先幅B1(mm)	重量W 標準(kg)	片R	両R	根入Df(mm)	最大根入れ差(mm)	最大地上高h(mm)	必要地耐力追加背面土有り(kN/㎡)	無し
500	350	350	350	200	743	753	764	300	400	200	10	9
600	350	350	350	200	815	827	840	300	400	300	13	9
700	350	350	350	200	887	901	916	300	400	400	17	10
800	350	350	350	200	959	976	992	300	400	500	17	11
900	350	350	350	200	1031	1050	1069	300	400	600	18	11
1000	350	350	350	200	1103	1124	1145	400	400	600	24	13
1100	350	350	350	200	1175	1198	1221	400	400	700	24	14
1200	400	400	400	200	1283	1308	1333	400	400	800	24	15
1300	400	400	400	200	1355	1382	1410	400	400	900	25	16
1400	450	450	450	200	1463	1492	1522	400	400	1000	25	17
1500	450	450	450	300	1607	1638	1670	450	400	1050	21	15
1600	450	450	450	300	1679	1712	1746	450	400	1150	21	16
1700	450	450	450	300	1751	1787	1823	450	400	1250	22	16
1800	500	500	500	300	1859	1897	1935	450	400	1350	22	17
1900	550	550	550	300	1967	2007	2047	450	400	1450	23	18
2000	550	550	550	400	2111	2153	2195	500	400	1500	20	17
2100	550	550	550	400	2183	2227	2272	500	400	1600	20	17
2200	550	550	550	400	2255	2301	2348	500	400	1700	21	17
2300	600	600	600	400	2363	2411	2460	500	400	1800	21	18
2400	650	650	650	400	2471	2521	2572	500	400	1900	22	19
2500	650	650	650	500	2615	2668	2721	500	400	2000	21	17
2600	650	650	650	500	2687	2742	2797	500	400	2100	21	17
2700	700	700	700	500	2795	2852	2909	500	400	2200	22	18
2800	750	750	750	500	2903	2962	3021	500	400	2300	23	19
2900	750	750	750	600	3047	3108	3170	500	400	2400	22	17
3000	750	750	750	600	3119	3182	3246	500	400	2500	23	17

11塀のねっこ逆T型寸法表（t=200）

縦壁厚t=200・底版厚tf=200・ハンチc=200・ハンチc1=130（全高さ共通）。製品長L：直線=2000・1000／片R=2100・1100／両R=2200。

t=200

塀のねっこ逆T型寸法表（t=200）
高さ H(mm)	底版幅B 標準	片R	両R	つま先幅B1(mm)	重量W 標準(kg)	片R	両R	根入Df(mm)	最大根入れ差(mm)	最大地上高h(mm)	必要地耐力追加背面土有り(kN/㎡)	無し
500	400	400	400	200	1001	1019	1038	300	400	200	10	9
600	400	400	400	200	1097	1119	1142	300	400	300	13	10
700	400	400	400	200	1193	1219	1245	300	400	400	16	11
800	400	400	400	200	1289	1319	1349	300	400	500	17	12
900	400	400	400	200	1385	1418	1452	300	400	600	18	13
1000	400	400	400	200	1481	1518	1556	400	400	600	23	15
1100	400	400	400	200	1577	1618	1659	400	400	700	24	15
1200	400	400	400	200	1673	1718	1763	400	400	800	25	16
1300	450	450	450	200	1817	1866	1915	400	400	900	25	18
1400	500	500	500	200	1961	2013	2066	400	400	1000	25	19
1500	500	500	500	300	2153	2209	2266	450	400	1050	22	17
1600	500	500	500	300	2249	2309	2369	450	400	1150	22	17
1700	500	500	500	300	2345	2409	2473	450	400	1250	23	18
1800	550	550	550	300	2489	2556	2624	450	400	1350	23	19
1900	600	600	600	400	2729	2800	2872	450	400	1450	21	17
2000	600	600	600	400	2825	2900	2975	500	400	1500	21	19
2100	600	600	600	400	2921	3000	3079	500	400	1600	22	19
2200	600	600	600	400	3017	3099	3182	500	400	1700	22	20
2300	700	700	700	400	3209	3295	3382	500	400	1800	24	21
2400	700	700	700	500	3401	3491	3582	500	400	1900	23	19
2500	700	700	700	500	3497	3591	3685	500	400	2000	23	19
2600	700	700	700	500	3593	3691	3789	500	400	2100	24	20
2700	800	800	800	500	3785	3886	3988	500	400	2200	26	21
2800	800	800	800	600	3977	4082	4188	500	400	2300	24	19
2900	800	800	800	600	4073	4182	4291	500	400	2400	25	19
3000	800	800	800	600	4169	4282	4395	500	400	2500	25	20

12塀のねっこ L型 90°コーナーR付き寸法表（t=150・片Rのみ）

90°コーナー部の片R製品。縦壁厚t=150・底版厚tf=150・ハンチc=150（全高さ共通）。製品長L（片R）=2075・1075。

t=150・片Rのみ

塀のねっこ L型 90°コーナーR付き寸法表（t=150・片Rのみ）
高さ H(mm)	底版幅B 片R(mm)	重量W 片R(kg)	根入Df(mm)	最大根入れ差(mm)	最大地上高h(mm)	必要地耐力追加背面土有り(kN/㎡)	無し
500	350	569	300	100	200	17	15
600	400	679	300	100	300	19	17
700	450	789	300	100	400	21	19
800	450	863	300	100	500	23	21
900	450	937	300	100	600	26	24
1000	500	1047	400	100	600	28	26
1100	550	1157	400	100	700	29	27
1200	600	1267	450	100	750	30	28
1300	650	1378	450	100	850	31	29
1400	700	1488	500	100	900	33	30
1500	750	1598	500	100	1000	33	31
1600	900	1780	500	100	1100	32	30
1700	1050	1962	500	100	1200	31	29
1800	1350	2252	500	100	1300	29	27
1900	950	2038	600	100	1300	37	34
2000	1050	2184	600	100	1400	36	34
2100	1300	2439	600	100	1500	34	32
2200	1150	2405	650	100	1550	38	36
2300	1400	2659	650	100	1650	36	34
2400	1000	2445	800	100	1600	46	42
2500	1000	2519	800	100	1700	47	44
2600	1350	2845	800	100	1800	42	39
2700	1450	2991	800	100	1900	42	39
2800	1550	3137	800	100	2000	42	39
2900	2000	3535	950	100	1950	41	39
3000	2000	3610	950	100	2050	42	40
