TERA GREEN
テラグリーン

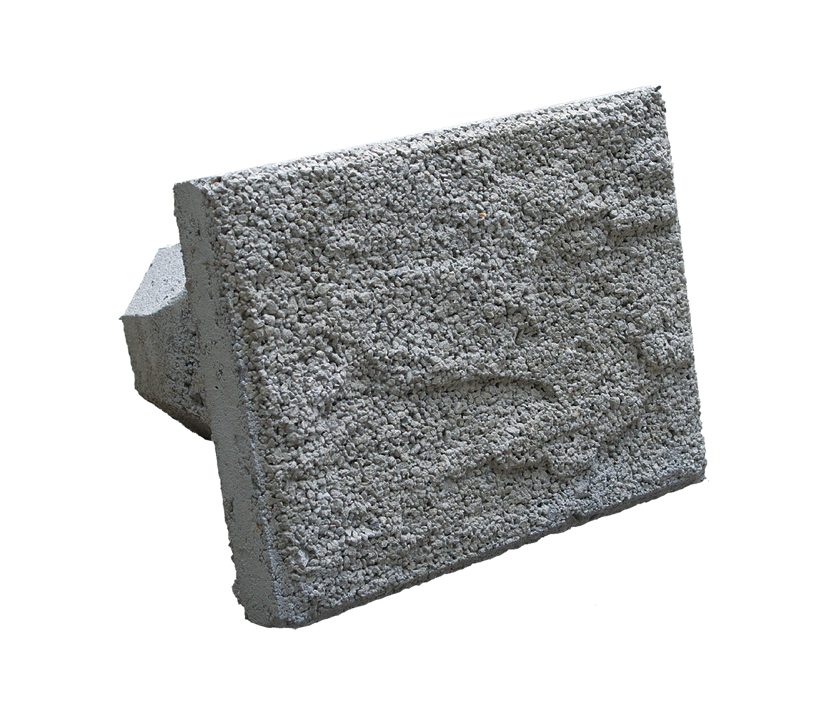

環境保全型積みブロック／ポーラス間知
生物親和性コンクリートブロック。河川護岸用の環境型（表面ポーラス）製品。多自然川づくりに対応。
区分：積みブロック ／ 工種：河川・護岸・環境保全全国組み合わせて使う小口止ブロック選び分ける間知ブロック・鉄平君・グリーンエコ
粗面ブロックと寸法・形状・水抜き穴位置は共通で、表面をポーラス化＋ランダム模様にした製品です。
01特徴（周辺景観との調和）
自然に近いブロックのデザイン目地付近の模様をランダムに出入りさせて直線感をなくし人工的な感じを和らげる。左右非対称な1個石模様で適度なばらつきを持たせる。
明度の低下ポーラスコンクリートや表面の微妙な出入りにより陰影を創出し明度を低下。深い目地模様でコケ類・藻類が付着しやすくなり、植物による早期の明度低下が期待できる。
テクスチャー（肌理）の工夫石模様と7号ポーラスコンクリートにより自然に近い肌理。光を反射しにくく自然景観になじむ。谷積とすることで隣り合うブロックに高低差をつけ平面的にならない。
02用途・使い分け

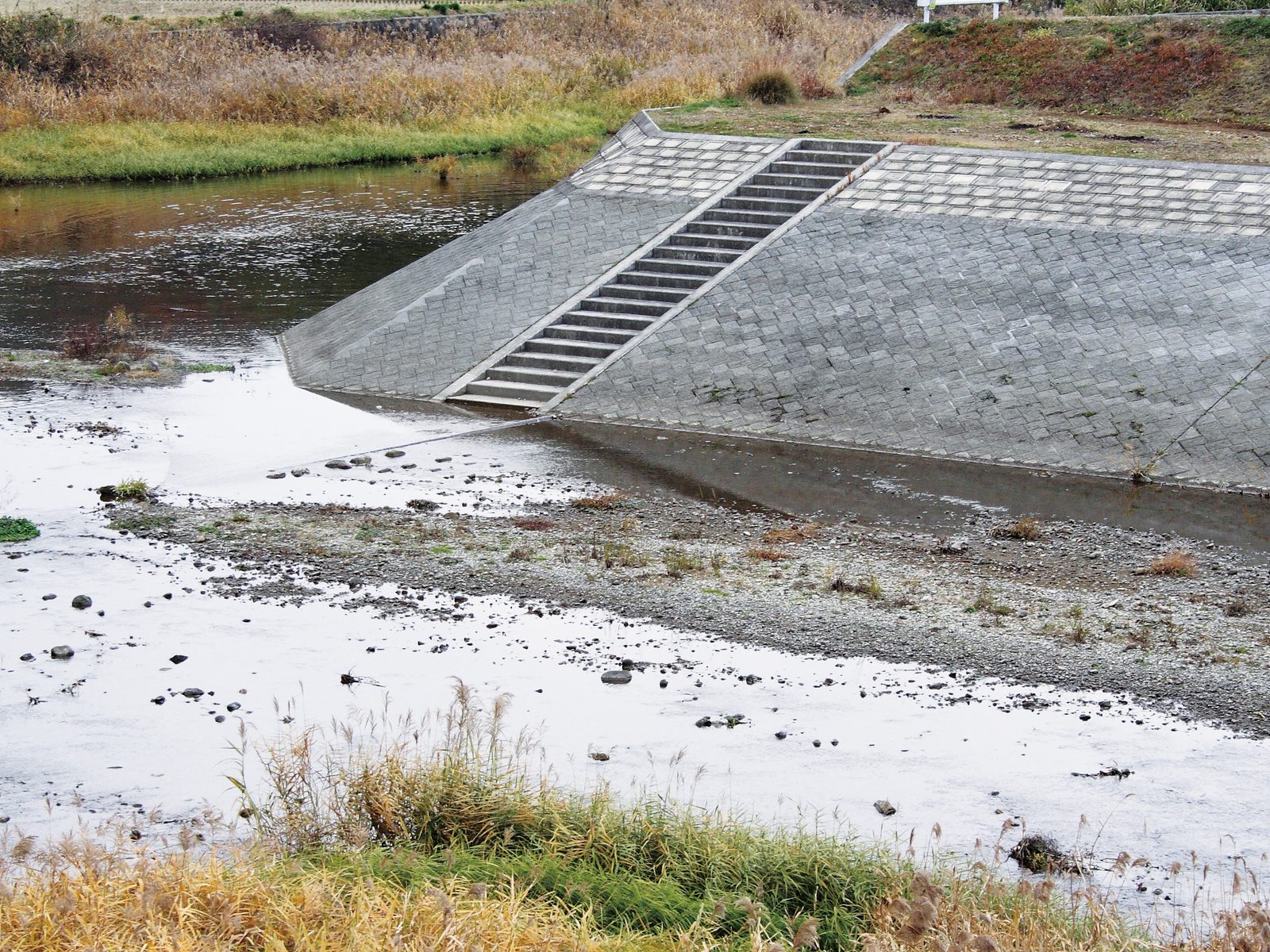

- 多自然川づくりなど、環境・景観に配慮する護岸に適します。粗面ブロックと形状が共通で、表面をポーラス化しています。
- 大型化したい環境護岸にはグリーンエコを、標準護岸には間知ブロック（粗面）をご検討ください。
03基本型・水抜き型 形状寸法※粗面ブロックと共通単位：mm
ポーラス間知 基本型（正面図・側面図・平面図）と水抜き型（正面図）。形状は粗面ブロックと共通。寸法は mm（正面400×300・控え350・φ100水抜き）。
単位：mm※粗面ブロックと共通
| 項目 | 数値 |
|---|---|
| 正面（横×縦） | 400×300 |
| 側面（奥行×高さ） | 350×155 |
| 平面（横×奥行） | 400×350 |
| 標準体積 | 0.01848㎥ |
| 標準質量 | 42.2kg |
| 1㎡あたり数量 | 8.3個 |
| 1㎡あたり胴込量 | 0.19㎥ |
| 水抜き穴 | φ100 |
04B型・C型 寸法※粗面ブロックと共通単位：mm、左右対称
ポーラス間知 B型・C型 の形状図（左右対称）。寸法は mm。
単位：mm、左右対称※粗面ブロックと共通
| 種別 | 正面高さ(左右) | 最高高さ | 上部斜辺 | 底辺幅 |
|---|---|---|---|---|
| B型（山型） | 175 | 387 | 300 | 424 |
| C型（三角形） | 50 | 333 | 400 | 566 |
05隅石 寸法※粗面ブロックと共通単位：mm、左右非対称
ポーラス間知 隅石 左(大)・左(小)・右(小)・右(大) の形状図（左右非対称）。寸法は mm。
単位：mm、左右非対称※粗面ブロックと共通
| 種別 | 正面高さ(左) | 正面高さ(右) | 上部斜面幅 | 斜辺長 | 底辺幅 |
|---|---|---|---|---|---|
| 左(大) | 458 | 175 | 50 | 400 | 333 |
| 左(小) | 387 | 175 | 50 | 300 | 262 |
| 右(小) | 175 | 387 | 50 | 300 | 262 |
| 右(大) | 175 | 458 | 50 | 400 | 333 |
06設計データ（道路土工擁壁工指針 H24準拠・控長35cm以上）
道路土工擁壁工指針 H24準拠・控長35cm以上
| 直高(m) | のり面勾配 盛土 | のり面勾配 切土 | 裏込コンクリート厚 |
|---|---|---|---|
| ～1.5 | 1:0.3 | 1:0.3 | 5cm |
| 1.5～3.0 | 1:0.4 | 1:0.3 | 10cm |
| 3.0～5.0 | 1:0.5 | 1:0.4 | 15cm |
| 5.0～7.0 | 盛土不可 | 1:0.5 | 20cm |
最大直高：盛土は1:0.3で1.5m・1:0.4で3.0m・1:0.5で5.0m、切土は1:0.3で3.0m・1:0.4で5.0m・1:0.5で7.0m。
※災害復旧・改良復旧事業における河川工事のコンクリートブロック積には、原則として裏込コンクリートを入れない（兼用護岸は道路土工擁壁工指針を参考。平成12年9月国土交通省制定土木工事標準設計第2巻に準ずる）。
裏込材（砕石RC-40）の設置：盛土部はのり面勾配1:Nに対し地山と接する面の斜面が1:(N-0.1)となるよう設置し、上端の裏込材厚みは30cmを基本（背面土砂が良好な場合は20cm程度でも可）。切土部は等厚に設置してよい。前面に水を考慮する場合は裏込材を支持地盤程度まで設置。
標準施工図（谷積）の各部コンクリートはいずれも18N/mm²（天端・胴込・裏込・基礎・均し）。
07製品明度証明・テクスチャー証明（テラグリーン）
テラグリーン
| 証明種別 | 数値 | 証明書番号 |
|---|---|---|
| 製品明度（平均明度） | 3.0 | 全協明証第1375号 |
| テクスチャー（標準偏差） | 47 | 全協テ証第0136号 |
