製品幅は変更できますか

製品幅は1mと1.5mが標準です。製品幅の変更は特注対応になりますのでご相談ください。

アンカー孔は開口できますか

ご要望に応じて対応致します。基本的には製品1.0mに1ヶ所程度設ける事が多いです。

グレーチング開口はできますか

ご要望に応じて対応致します。幅1.0mに対し□600等の開口は製造不可のため、製品2枚に跨って開口をすることになります。

床版基礎はありませんか

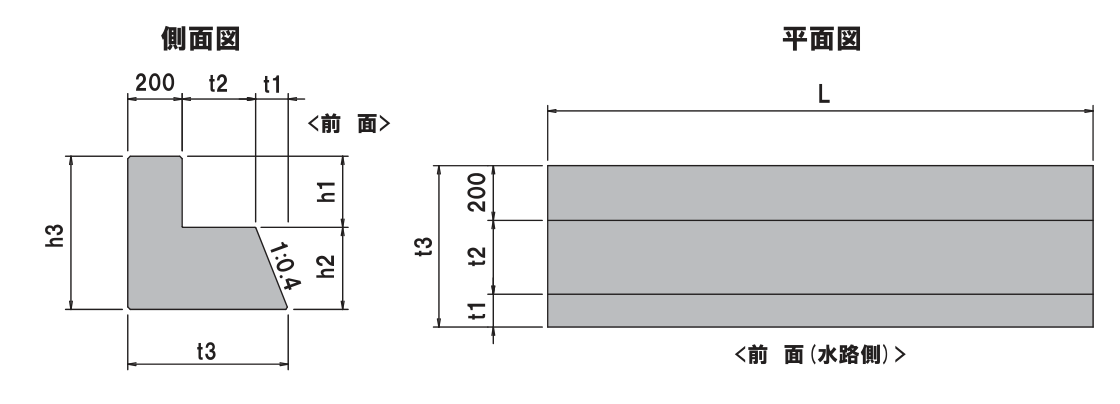

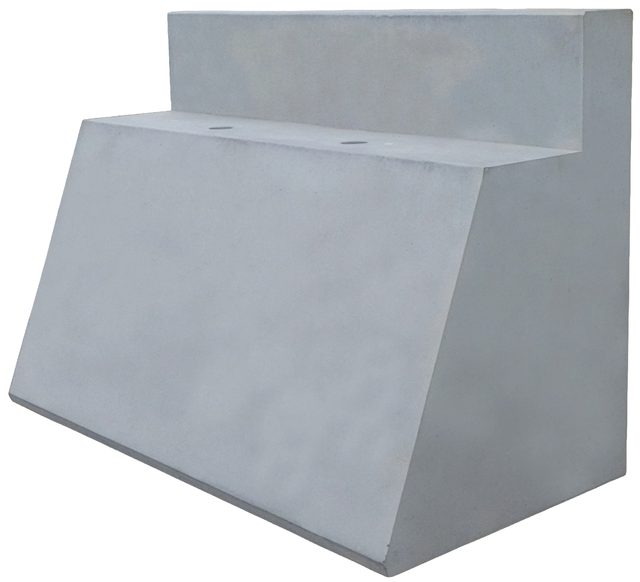

OK式床版基礎（グラビティブロック）をラインナップしています（本ページ下記参照）。

地覆を設置したいのですが可能でしょうか

プレキャスト地覆付床版を用意しています（上記参照）。お気軽にご相談ください。

床版上を舗装しても問題ないでしょうか

床版同士を連結しないと、床版の目地に沿って舗装の沈下ひび割れが生じます。床版上に舗装をする場合はコッターによって連結を行いひび割れを抑制します（連結時は締付け過ぎに注意）。

OK BRIDGE

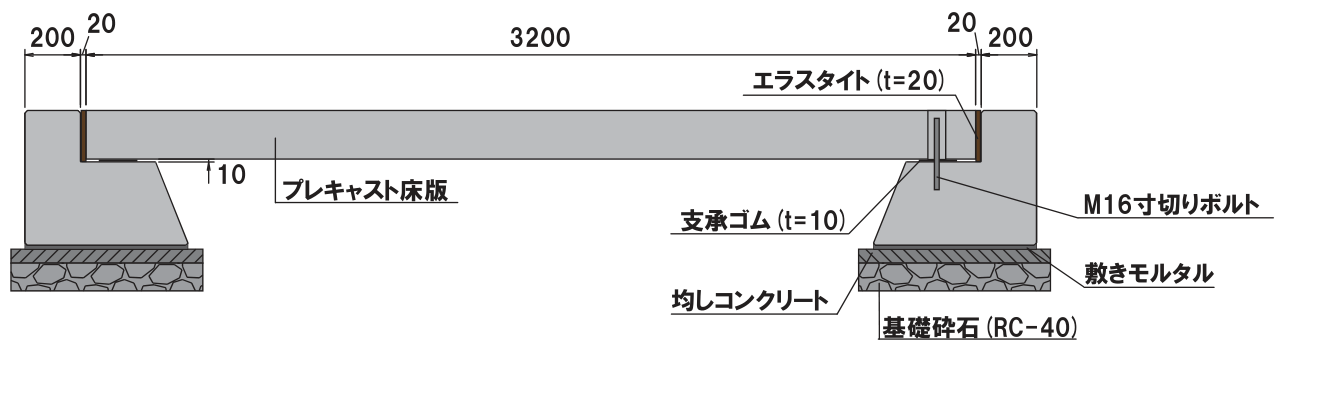

OK式簡易橋システム

プレキャスト床版＋グラビティブロック / OK SIMPLE BRIDGE SYSTEM

T-25（車両荷重）
施工対応（大分県内）

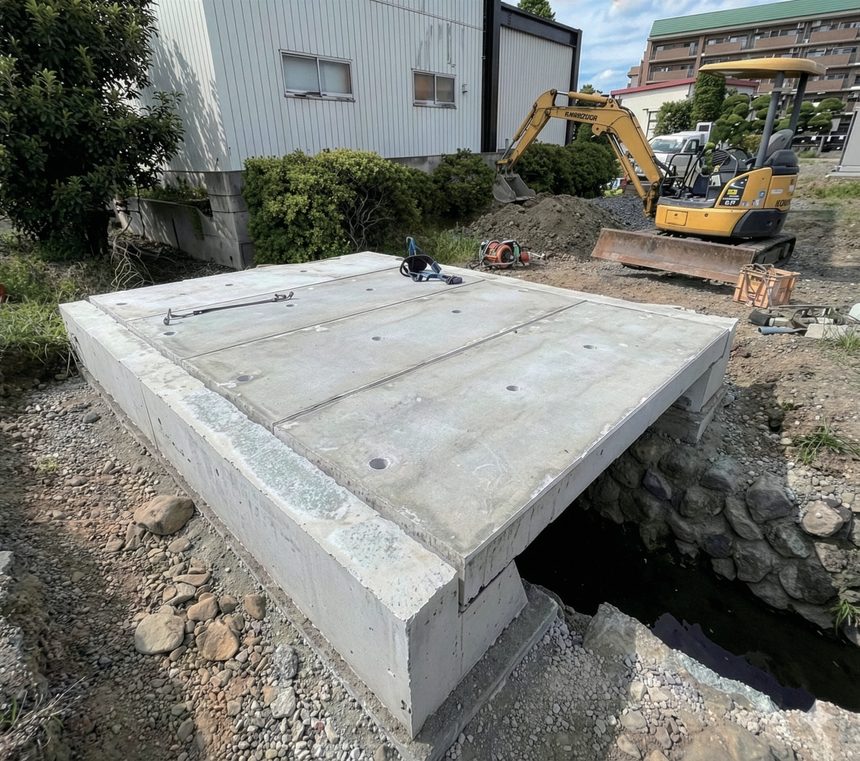

現場打ちをプレキャスト化した、水路等横断用の簡易橋システムです。道路橋示方書に準拠した設計で、水路幅・荷重区分に合わせて経済的な寸法を自由に選択できます。床版部材にはプレキャスト床版を用い（スパンが6mを超える場合は高強度・薄型のHC床版を使用）、単体またはOK式床版基礎（グラビティブロック）とセットで使用し、大型車（T-25）対応の水路等横断用構造物として機能します。用途：農道橋・歩道橋・道路幅員拡幅・水路蓋（水路暗渠化）／桟橋・貯留施設蓋・駐車場スラブ。床版そのものを床版・道路拡幅・水路ふた等に単体使用する場合は、HC床版をご覧ください。

区分：床版　／　工種：水路横断・農業土木・道路・宅地造成大分県・福岡県・熊本県

01施工対応

OK式簡易橋システムは、製品供給に加えて、大分県内での据付・施工まで一貫して対応する体制を整えています。小規模橋梁の新設・架け替え、水路をまたぐ乗り入れなど、現場条件を確認のうえ施工範囲をご案内します。施工の対象は大分県内です。県外へは製品の供給で対応しており、大分県に近い地域の施工についてはご相談ください。なお県外への供給は、スパン6mまでが対象です（6mを超える場合は床版部材にHC床版を用いるため）。

OK式簡易橋システムの施工について相談する

02小規模橋梁の新設・架け替えに

農道橋、水路をまたぐ乗り入れ、道路幅員の拡幅、水路の暗渠化。いずれも現場打ちで行えば鉄筋工・型枠工・支保工と養生期間が必要ですが、OK式簡易橋システムは床版と基礎の双方をプレキャスト化してこれを不要にし、クレーンによる架設だけで完了します。荷重区分はT-2からT-25まで用意しているため、軽車両用の乗り入れから大型車の通行まで、同じ考え方で寸法を選定できます。

架け替えでも同じ利点が効きます。大分県が管理する橋梁2,534橋のうち橋長15m未満が約半数を占め、架設から50年を超えたものは2024年時点で44%、20年後には75%に達する見込みです（大分県橋梁長寿命化計画／令和7年6月）。同計画の対象は国道・県道の橋ですが、市町村道や農道の小規模橋梁でも高齢化は同様に進んでいます。更新工事では施工期間がそのまま通行止めの期間になるため、迂回路の確保が難しい路線ほどプレキャスト化の効果が大きくなります。

プレキャスト床版

03床版の特長

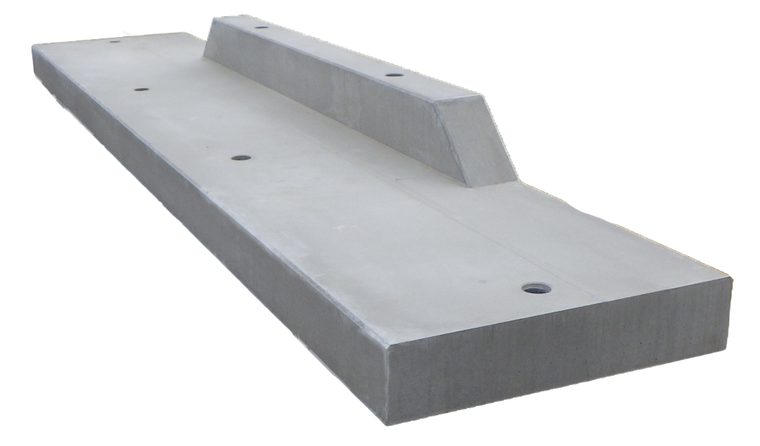

OK式簡易橋システム地覆と床版を一体成型した切り下げ型（意匠登録商品） — プレキャスト床版（地覆付床版切り下げ型） — 地覆と床版を一体成型した切り下げ型（意匠登録商品）

ドライ施工現場打ちをプレキャスト化。鉄筋工・型枠工が不要で、支保工なし・クレーン車架設・養生期間不要のため工期を短縮。

幅広い対応荷重区分T-2〜T-25、製品長0.8m〜、幅W1000／W1500から選択でき、道路橋示方書に準拠（大型車T-25対応）。

地覆一体成型床版と地覆を一体成型した「地覆付床版」（通常型・切り下げ型／下記）も選択可能。据付後に地覆を場所打ちする必要がない。

長尺スパンスパンが6mを超える場合は、高強度・薄型のHC床版（製品長6.1m〜）を用いる。

04荷重区分（設計自動車荷重）

設計自動車荷重

荷重区分（設計自動車荷重）
荷重区分	設計自動車荷重	後輪一輪荷重
T-2（q=5.0kN/㎡）	20kN	8kN
T-6	60kN	24kN
T-8	80kN	32kN
T-14	140kN	56kN
T-20	200kN	80kN
T-25	250kN	100kN

05床版規格（T-2）※製品幅W1000/W1500の2種・製品長は100ピッチ単位：mm、参考質量：kg

T-2（単位：mm、参考質量：kg）※製品幅W1000/W1500の2種・製品長は100ピッチ

床版規格（T-2）（単位：mm、参考質量：kg）※製品幅W1000/W1500の2種・製品長は100ピッチ
製品長	製品厚	ゴム幅-支承幅	参考質量 W1000	参考質量 W1500	適用基礎台
800	125	150-150	232	348	Aタイプ
900	125	150-150	261	391	Aタイプ
1000	125	150-150	291	436	Aタイプ
1100	125	150-150	320	480	Aタイプ
1200	125	150-150	348	522	Aタイプ
1300	125	150-150	377	565	Aタイプ
1400	125	150-150	407	610	Aタイプ
1500	125	150-150	438	657	Aタイプ
1600	125	150-150	470	705	Aタイプ
1700	125	150-150	499	748	Aタイプ
1800	125	150-150	528	792	Aタイプ
1900	125	150-150	558	837	Aタイプ
2000	125	150-150	587	880	Aタイプ
2100	150	150-150	740	1110	Aタイプ
2200	150	150-150	775	1162	Aタイプ
2300	150	150-150	810	1215	Aタイプ
2400	150	150-150	846	1269	Aタイプ
2500	150	150-150	881	1321	Aタイプ
2600	150	150-150	916	1374	Aタイプ
2700	150	150-150	951	1426	Aタイプ
2800	150	150-150	987	1480	Aタイプ
2900	150	150-150	1022	1533	Aタイプ
3000	150	150-150	1057	1585	Aタイプ
3100	150	150-150	1092	1638	Aタイプ
3200	150	150-150	1128	1692	Aタイプ
3300	150	150-150	1163	1744	Aタイプ
3400	150	150-150	1198	1797	Aタイプ
3500	150	150-150	1233	1849	Aタイプ
3600	150	150-150	1265	1897	Aタイプ
3700	150	150-150	1300	1950	Aタイプ
3800	150	150-150	1335	2002	Aタイプ
3900	150	150-150	1370	2055	Aタイプ
4000	150	150-150	1405	2107	Aタイプ
4100	150	150-150	1449	2173	Aタイプ
4200	150	150-150	1485	2227	Aタイプ
4300	150	150-150	1520	2280	Aタイプ
4400	150	150-150	1555	2332	Aタイプ
4500	150	150-150	1591	2386	Aタイプ
4600	150	150-150	1626	2439	Aタイプ
4700	150	150-150	1662	2493	Aタイプ
4800	175	150-230	1973	2959	Aタイプ
4900	175	150-230	2014	3021	Aタイプ
5000	175	150-230	2055	3082	Aタイプ
5100	175	150-230	2096	3144	Aタイプ
5200	175	150-230	2137	3205	Aタイプ
5300	175	150-230	2178	3267	Aタイプ
5400	200	150-230	2536	3804	Aタイプ
5500	200	150-230	2583	3874	Aタイプ
5600	225	150-230	2959	4438	Aタイプ
5700	225	150-230	3012	4518	Aタイプ
5800	225	150-230	3064	4596	Aタイプ
5900	225	150-230	3117	4675	Aタイプ
6000	225	150-230	3170	4755	Aタイプ

06床版規格（T-6）※製品幅W1000/W1500の2種・製品長は100ピッチ単位：mm、参考質量：kg

T-6（単位：mm、参考質量：kg）※製品幅W1000/W1500の2種・製品長は100ピッチ

床版規格（T-6）（単位：mm、参考質量：kg）※製品幅W1000/W1500の2種・製品長は100ピッチ
製品長	製品厚	ゴム幅-支承幅	参考質量 W1000	参考質量 W1500	適用基礎台
800	125	150-150	208	312	Bタイプ
900	125	150-150	262	393	Bタイプ
1000	125	150-150	292	438	Bタイプ
1100	125	150-150	323	484	Bタイプ
1200	125	150-150	353	529	Bタイプ
1300	125	150-150	383	574	Bタイプ
1400	125	150-150	411	616	Bタイプ
1500	125	150-150	440	660	Bタイプ
1600	125	150-150	470	705	Bタイプ
1700	125	150-150	499	748	Bタイプ
1800	125	150-150	528	792	Bタイプ
1900	125	150-150	560	840	Bタイプ
2000	125	150-150	589	883	Bタイプ
2100	150	150-150	740	1110	Bタイプ
2200	150	150-150	775	1162	Bタイプ
2300	150	150-150	810	1215	Bタイプ
2400	150	150-150	845	1267	Bタイプ
2500	150	150-150	881	1321	Bタイプ
2600	150	150-150	919	1378	Bタイプ
2700	150	150-150	954	1431	Bタイプ
2800	150	150-150	990	1485	Bタイプ
2900	150	150-150	1028	1542	Bタイプ
3000	150	150-150	1063	1594	Bタイプ
3100	150	150-150	1099	1648	Bタイプ
3200	150	150-150	1138	1707	Bタイプ
3300	150	150-150	1173	1759	Bタイプ
3400	175	150-250	1405	2107	Bタイプ
3500	175	150-250	1446	2169	Bタイプ
3600	175	150-250	1487	2230	Bタイプ
3700	175	150-250	1529	2293	Bタイプ
3800	200	150-250	1788	2682	Bタイプ
3900	200	150-250	1836	2754	Bタイプ
4000	200	150-250	1883	2824	Bタイプ
4100	200	150-250	1930	2895	Bタイプ
4200	200	150-250	1977	2965	Bタイプ
4300	200	150-250	2024	3036	Bタイプ
4400	200	150-250	2076	3114	Bタイプ
4500	200	150-250	2124	3186	Bタイプ
4600	200	150-250	2171	3256	Bタイプ
4700	200	150-250	2218	3327	Bタイプ
4800	225	150-250	2541	3811	Bタイプ
4900	225	150-250	2594	3891	Bタイプ
5000	225	150-250	2647	3970	Bタイプ
5100	225	150-250	2699	4048	Bタイプ
5200	225	150-250	2752	4128	Bタイプ
5300	225	150-250	2805	4207	Bタイプ
5400	250	150-250	3176	4764	Bタイプ
5500	250	150-250	3235	4852	Bタイプ
5600	250	150-250	3294	4941	Bタイプ
5700	250	150-250	3352	5028	Bタイプ
5800	250	150-250	3411	5116	Bタイプ
5900	250	150-250	3470	5205	Bタイプ
6000	250	150-250	3529	5293	Bタイプ

07床版規格（T-8）※製品幅W1000/W1500の2種・製品長は100ピッチ単位：mm、参考質量：kg

T-8（単位：mm、参考質量：kg）※製品幅W1000/W1500の2種・製品長は100ピッチ

床版規格（T-8）（単位：mm、参考質量：kg）※製品幅W1000/W1500の2種・製品長は100ピッチ
製品長	製品厚	ゴム幅-支承幅	参考質量 W1000	参考質量 W1500	適用基礎台
800	125	150-150	235	352	Bタイプ
900	125	150-150	264	396	Bタイプ
1000	125	150-150	293	439	Bタイプ
1100	125	150-150	323	484	Bタイプ
1200	125	150-150	352	528	Bタイプ
1300	125	150-150	381	571	Bタイプ
1400	125	150-150	411	616	Bタイプ
1500	125	150-150	440	660	Bタイプ
1600	125	150-150	564	846	Bタイプ
1700	125	150-150	599	898	Bタイプ
1800	125	150-150	634	951	Bタイプ
1900	125	150-150	669	1003	Bタイプ
2000	125	150-150	705	1057	Bタイプ
2100	150	150-150	740	1110	Bタイプ
2200	150	150-150	775	1162	Bタイプ
2300	150	150-150	810	1215	Bタイプ
2400	150	150-150	846	1269	Bタイプ
2500	150	150-150	881	1321	Bタイプ
2600	150	150-150	1069	1603	Bタイプ
2700	150	150-150	1110	1665	Bタイプ
2800	150	150-150	1151	1726	Bタイプ
2900	150	150-150	1192	1788	Bタイプ
3000	150	150-150	1233	1849	Bタイプ
3100	150	150-150	1274	1911	Bタイプ
3200	150	150-150	1316	1974	Bタイプ
3300	150	150-250	1551	2326	Bタイプ
3400	175	150-250	1598	2397	Bタイプ
3500	175	150-250	1645	2467	Bタイプ
3600	175	150-250	1692	2538	Bタイプ
3700	175	150-250	1739	2608	Bタイプ
3800	200	150-250	1788	2682	Bタイプ
3900	200	150-250	1836	2754	Bタイプ
4000	200	150-250	1883	2824	Bタイプ
4100	200	150-250	1930	2895	Bタイプ
4200	200	150-250	1977	2965	Bタイプ
4300	200	150-250	2273	3409	Bタイプ
4400	200	150-250	2326	3489	Bタイプ
4500	200	150-250	2379	3568	Bタイプ
4600	200	150-250	2432	3648	Bタイプ
4700	200	150-250	2485	3727	Bタイプ
4800	225	150-250	2541	3811	Bタイプ
4900	225	150-250	2594	3891	Bタイプ
5000	225	150-250	2647	3970	Bタイプ
5100	225	150-250	2699	4048	Bタイプ
5200	225	150-250	2752	4128	Bタイプ
5300	225	150-250	2805	4207	Bタイプ
5400	250	150-250	3176	4764	Bタイプ
5500	250	150-250	3252	4878	Bタイプ
5600	250	150-250	3294	4941	Bタイプ
5700	250	150-250	3352	5028	Bタイプ
5800	250	150-250	3411	5116	Bタイプ
5900	250	150-250	3470	5205	Bタイプ
6000	250	150-250	3529	5293	Bタイプ

08床版規格（T-14）※製品幅W1000/W1500の2種・製品長は100ピッチ単位：mm、参考質量：kg

T-14（単位：mm、参考質量：kg）※製品幅W1000/W1500の2種・製品長は100ピッチ

床版規格（T-14）（単位：mm、参考質量：kg）※製品幅W1000/W1500の2種・製品長は100ピッチ
製品長	製品厚	ゴム幅-支承幅	参考質量 W1000	参考質量 W1500	適用基礎台
800	150	150-200	280	420	Cタイプ
900	150	150-200	315	472	Cタイプ
1000	150	150-200	351	526	Cタイプ
1100	150	150-200	386	579	Cタイプ
1200	150	150-200	421	631	Cタイプ
1300	150	150-200	460	690	Cタイプ
1400	150	150-200	496	744	Cタイプ
1500	150	150-200	531	796	Cタイプ
1600	150	150-200	567	850	Cタイプ
1700	175	150-200	700	1050	Cタイプ
1800	175	150-200	741	1111	Cタイプ
1900	175	150-200	783	1174	Cタイプ
2000	175	150-200	828	1242	Cタイプ
2100	175	150-200	869	1303	Cタイプ
2200	175	150-200	911	1366	Cタイプ
2300	175	150-200	952	1428	Cタイプ
2400	200	150-200	1132	1698	Cタイプ
2500	200	150-200	1179	1768	Cタイプ
2600	200	150-200	1226	1839	Cタイプ
2700	200	150-200	1274	1911	Cタイプ
2800	200	150-200	1325	1987	Cタイプ
2900	200	150-200	1373	2059	Cタイプ
3000	200	150-200	1420	2130	Cタイプ
3100	250	150-330	1646	2469	Cタイプ
3200	250	150-330	1699	2548	Cタイプ
3300	250	150-330	1752	2628	Cタイプ
3400	250	150-330	2001	3001	Cタイプ
3500	250	150-330	2059	3088	Cタイプ
3600	250	150-330	2118	3177	Cタイプ
3700	250	150-330	2177	3265	Cタイプ
3800	250	150-330	2242	3363	Cタイプ
3900	250	150-330	2301	3451	Cタイプ
4000	250	150-330	2360	3540	Cタイプ
4100	250	150-330	2425	3637	Cタイプ
4200	250	150-330	2485	3727	Cタイプ
4300	250	150-330	2544	3816	Cタイプ
4400	275	150-330	2856	4284	Cタイプ
4500	275	150-330	2921	4381	Cタイプ
4600	275	150-330	2986	4479	Cタイプ
4700	275	150-330	3051	4576	Cタイプ
4800	275	150-330	3116	4674	Cタイプ
4900	300	150-330	3462	5193	Cタイプ
5000	300	150-330	3533	5299	Cタイプ
5100	300	150-330	3603	5404	Cタイプ
5200	300	150-330	3674	5511	Cタイプ
5300	300	150-330	3744	5616	Cタイプ
5400	325	150-330	4133	6199	Cタイプ
5500	325	150-330	4210	6315	Cタイプ
5600	325	150-330	4286	6429	Cタイプ
5700	325	150-330	4363	6544	Cタイプ
5800	325	150-330	4439	6658	Cタイプ
5900	325	150-330	4516	6774	Cタイプ
6000	325	150-330	4592	6888	Cタイプ

09床版規格（T-20）※製品幅W1000/W1500の2種・製品長は100ピッチ単位：mm、参考質量：kg

T-20（単位：mm、参考質量：kg）※製品幅W1000/W1500の2種・製品長は100ピッチ

床版規格（T-20）（単位：mm、参考質量：kg）※製品幅W1000/W1500の2種・製品長は100ピッチ
製品長	製品厚	ゴム幅-支承幅	参考質量 W1000	参考質量 W1500	適用基礎台
800	175	150-250	326	489	Cタイプ
900	175	150-250	367	550	Cタイプ
1000	175	150-250	408	612	Cタイプ
1100	175	150-250	449	673	Cタイプ
1200	175	150-250	494	741	Cタイプ
1300	175	150-250	535	802	Cタイプ
1400	175	150-250	576	864	Cタイプ
1500	175	150-250	617	925	Cタイプ
1600	175	150-250	661	991	Cタイプ
1700	200	150-250	800	1200	Cタイプ
1800	200	150-250	847	1270	Cタイプ
1900	200	150-250	894	1341	Cタイプ
2000	200	150-250	946	1419	Cタイプ
2100	200	150-250	994	1491	Cタイプ
2200	200	150-250	1041	1561	Cタイプ
2300	200	150-250	1088	1632	Cタイプ
2400	225	150-250	1274	1911	Cタイプ
2500	225	150-250	1327	1990	Cタイプ
2600	225	150-250	1380	2070	Cタイプ
2700	225	150-250	1438	2157	Cタイプ
2800	225	150-250	1491	2236	Cタイプ
2900	250	150-250	1711	2566	Cタイプ
3000	250	150-250	1770	2655	Cタイプ
3100	250	150-250	1829	2743	Cタイプ
3200	250	150-250	1893	2839	Cタイプ
3300	250	150-350	1952	2928	Cタイプ
3400	275	150-350	2207	3310	Cタイプ
3500	275	150-350	2271	3406	Cタイプ
3600	275	150-350	2337	3505	Cタイプ
3700	275	150-350	2401	3601	Cタイプ
3800	300	150-350	2685	4027	Cタイプ
3900	300	150-350	2756	4134	Cタイプ
4000	300	150-350	2826	4239	Cタイプ
4100	300	150-350	2897	4345	Cタイプ
4200	300	150-350	2974	4461	Cタイプ
4300	300	150-350	3045	4567	Cタイプ
4400	300	150-350	3116	4674	Cタイプ
4500	325	150-350	3446	5169	Cタイプ
4600	325	150-350	3522	5283	Cタイプ
4700	325	150-350	3598	5397	Cタイプ
4800	350	150-350	3951	5926	Cタイプ
4900	350	150-350	4034	6051	Cタイプ
5000	350	150-350	4116	6174	Cタイプ
5100	350	150-350	4198	6297	Cタイプ
5200	350	150-350	4280	6420	Cタイプ
5300	350	150-350	4362	6543	Cタイプ
5400	350	150-350	4445	6667	Cタイプ
5500	350	150-350	4527	6790	Cタイプ
5600	350	150-350	4609	6913	Cタイプ
5700	350	150-350	4692	7038	Cタイプ
5800	350	150-350	4774	7161	Cタイプ
5900	350	150-350	4856	7284	Cタイプ
6000	350	150-350	4939	7408	Cタイプ

10床版規格（T-25）※製品幅W1000/W1500の2種・製品長は100ピッチ単位：mm、参考質量：kg

T-25（単位：mm、参考質量：kg）※製品幅W1000/W1500の2種・製品長は100ピッチ

床版規格（T-25）（単位：mm、参考質量：kg）※製品幅W1000/W1500の2種・製品長は100ピッチ
製品長	製品厚	ゴム幅-支承幅	参考質量 W1000	参考質量 W1500	適用基礎台
800	200	150-250	376	564	Cタイプ
900	200	150-250	423	634	Cタイプ
1000	200	150-250	470	705	Cタイプ
1100	200	150-250	517	775	Cタイプ
1200	200	150-250	564	846	Cタイプ
1300	200	150-250	611	916	Cタイプ
1400	200	150-250	658	987	Cタイプ
1500	225	150-250	793	1189	Cタイプ
1600	225	150-250	846	1269	Cタイプ
1700	225	150-250	898	1347	Cタイプ
1800	225	150-250	951	1426	Cタイプ
1900	225	150-250	1004	1506	Cタイプ
2000	225	150-250	1057	1585	Cタイプ
2100	225	150-250	1110	1665	Cタイプ
2200	225	150-250	1163	1744	Cタイプ
2300	250	150-250	1351	2026	Cタイプ
2400	250	150-250	1410	2115	Cタイプ
2500	250	150-250	1468	2202	Cタイプ
2600	250	150-250	1527	2290	Cタイプ
2700	250	150-250	1586	2379	Cタイプ
2800	250	150-250	1645	2467	Cタイプ
2900	250	150-250	1703	2554	Cタイプ
3000	275	150-400	1938	2907	Cタイプ
3100	275	150-400	2003	3004	Cタイプ
3200	275	150-400	2068	3102	Cタイプ
3300	300	150-400	2326	3489	Cタイプ
3400	300	150-400	2397	3595	Cタイプ
3500	300	150-400	2467	3700	Cタイプ
3600	300	150-400	2538	3807	Cタイプ
3700	325	150-400	2825	4237	Cタイプ
3800	325	150-400	2902	4353	Cタイプ
3900	325	150-400	2978	4467	Cタイプ
4000	325	150-400	3055	4582	Cタイプ
4100	325	150-400	3131	4696	Cタイプ
4200	325	150-400	3207	4810	Cタイプ
4300	325	150-400	3284	4926	Cタイプ
4400	325	150-400	3360	5040	Cタイプ
4500	350	150-400	3722	5583	Dタイプ
4600	350	150-400	3805	5707	Dタイプ
4700	350	150-400	3887	5830	Dタイプ
4800	350	150-400	3980	5970	Dタイプ
4900	350	150-400	4063	6094	Dタイプ
5000	350	150-400	4146	6219	Dタイプ
5100	350	150-400	4228	6342	Dタイプ
5200	350	150-400	4311	6466	Dタイプ
5300	350	150-400	4394	6591	Dタイプ
5400	375	150-400	4797	7195	Dタイプ
5500	375	150-400	4886	7329	Dタイプ
5600	375	150-400	4975	7462	Dタイプ
5700	400	150-400	5401	8101	Dタイプ
5800	400	150-400	5496	8244	Dタイプ
5900	400	150-400	5591	8386	Dタイプ
6000	400	150-400	5685	8527	Dタイプ

11地覆付床版

従来は地覆を設ける際、床版の据付後に型枠を組んで場所打ちしていたが、地覆付床版は床版と地覆の一体成型で強固かつ床版工の完全ドライ施工を実現。
「通常型」と「切り下げ型」の2種類。通常型＝床版の延長＝地覆長。切り下げ型＝地覆の開始地点を内側にすることで道路等に食い込まない構造になり、車両侵入の際の地覆との接触リスクも低減。
地覆幅 W400または200 × H250。ガードレール又は転落防止柵設置用の孔加工も可能。

12よくある質問

Q：製品幅は変更できますか
A：製品幅は1mと1.5mが標準です。製品幅の変更は特注対応になりますのでご相談ください。
Q：アンカー孔は開口できますか
A：ご要望に応じて対応致します。基本的には製品1.0mに1ヶ所程度設ける事が多いです。
Q：グレーチング開口はできますか
A：ご要望に応じて対応致します。幅1.0mに対し□600等の開口は製造不可のため、製品2枚に跨って開口をすることになります。
Q：床版基礎はありませんか
A：OK式床版基礎（グラビティブロック）をラインナップしています（本ページ下記参照）。
Q：地覆を設置したいのですが可能でしょうか
A：プレキャスト地覆付床版を用意しています（上記参照）。お気軽にご相談ください。
Q：床版上を舗装しても問題ないでしょうか
A：床版同士を連結しないと、床版の目地に沿って舗装の沈下ひび割れが生じます。床版上に舗装をする場合はコッターによって連結を行いひび割れを抑制します（連結時は締付け過ぎに注意）。

OK式床版基礎（グラビティブロック）

13グラビティブロックの特長

OK式簡易橋システムグラビティブロック製品イメージ — OK式床版基礎（グラビティブロック） — グラビティブロック製品イメージ

経済的門型や場所打ち基礎に比べ、床版長（横断延長）を短くでき、経済的に施工できる。

基準準拠「道路土工-擁壁工指針」に準拠したプレキャスト床版基礎（PATENT PENDING）。C・Dタイプは小規模農道橋の下部工として「土地改良事業計画設計基準」にも準拠。

採用実績水路に分断されて道路と接していない土地で住宅を建築する際の、軽車両用の乗り入れとして採用。

近接施工構造物への近接設置も可能（使用予定地の地耐力が不足する場合は地盤改良等を行う）。

14タイプと適用荷重・製品長

タイプと適用荷重・製品長
タイプ	適用荷重	製品長 L
Aタイプ	T-2	標準L=2005／短尺L=1000〜1900（100ピッチ）
Bタイプ	T-6・T-8	標準L=2005／短尺L=1000〜1900（100ピッチ）
Cタイプ	T-14・T-20※・T-25※（※床版長が短い場合）	標準L=2005／短尺L=1000〜1900（100ピッチ）
Dタイプ	T-20・T-25	標準L=2005／短尺L=1000のみ

15寸法表（A・Bタイプ）※重量はL=2005の場合単位：mm

OK式床版基礎（グラビティブロック）側面図・平面図寸法図（記号は下の寸法表に対応） — 寸法図 — OK式床版基礎（グラビティブロック）側面図・平面図
OK式床版基礎（グラビティブロック）の側面図・平面図。記号 t1・t2・t3・h1・h2・h3・L は寸法表の各列に対応（前面勾配 1:0.4）。寸法は mm。

A・Bタイプ（単位：mm）※重量はL=2005の場合

寸法表（A・Bタイプ）（単位：mm）※重量はL=2005の場合
製品名	t1	t2	t3	h1	h2	h3	重量(kg)
A250-135-200	80	250	530	135	200	335	574
A250-160-200	80	250	530	160	200	360	597
A250-185-200	80	250	530	185	200	385	620
A250-210-200	80	250	530	210	200	410	643
A250-235-200	80	250	530	235	200	435	666
B270-135-300	120	270	590	135	300	435	854
B270-160-300	120	270	590	160	300	460	877
B270-185-300	120	270	590	185	300	485	900
B270-210-300	120	270	590	210	300	510	923
B270-235-300	120	270	590	235	300	535	946
B270-260-300	120	270	590	260	300	560	969

16寸法表（Cタイプ）※重量はL=2005の場合。底版厚（支承から底面）は100mmピッチで製造可能単位：mm

Cタイプ（単位：mm）※重量はL=2005の場合。底版厚（支承から底面）は100mmピッチで製造可能

寸法表（Cタイプ）（単位：mm）※重量はL=2005の場合。底版厚（支承から底面）は100mmピッチで製造可能
製品名	t1	t2	t3	h1	h2	h3	重量(kg)
C350-160-600	240	350	790	160	600	760	1,993
C350-160-700	280	350	830	160	700	860	2,365
C350-160-800	320	350	870	160	800	960	2,756
C350-160-900	360	350	910	160	900	1060	3,166
C350-160-1000	400	350	950	160	1000	1160	3,592
C350-185-600	240	350	790	185	600	785	2,016
C350-185-700	280	350	830	185	700	885	2,388
C350-185-800	320	350	870	185	800	985	2,779
C350-185-900	360	350	910	185	900	1085	3,189
C350-185-1000	400	350	950	185	1000	1185	3,615
C350-210-600	240	350	790	210	600	810	2,039
C350-210-700	280	350	830	210	700	910	2,411
C350-210-800	320	350	870	210	800	1010	2,802
C350-210-900	360	350	910	210	900	1110	3,212
C350-210-1000	400	350	950	210	1000	1210	3,638
C350-235-600	240	350	790	235	600	835	2,062
C350-235-700	280	350	830	235	700	935	2,434
C350-235-800	320	350	870	235	800	1035	2,825
C350-235-900	360	350	910	235	900	1135	3,235
C350-235-1000	400	350	950	235	1000	1235	3,661
C350-260-600	240	350	790	260	600	860	2,085
C350-260-700	280	350	830	260	700	960	2,457
C350-260-800	320	350	870	260	800	1060	2,848
C350-260-900	360	350	910	260	900	1160	3,258
C350-260-1000	400	350	950	260	1000	1260	3,684
C350-285-600	240	350	790	285	600	885	2,108
C350-285-700	280	350	830	285	700	985	2,480
C350-285-800	320	350	870	285	800	1085	2,871
C350-285-900	360	350	910	285	900	1185	3,281
C350-285-1000	400	350	950	285	1000	1285	3,707
C350-310-600	240	350	790	310	600	910	2,131
C350-310-700	280	350	830	310	700	1010	2,503
C350-310-800	320	350	870	310	800	1110	2,894
C350-310-900	360	350	910	310	900	1210	3,304
C350-310-1000	400	350	950	310	1000	1310	3,730
C350-335-600	240	350	790	335	600	935	2,154
C350-335-700	280	350	830	335	700	1035	2,526
C350-335-800	320	350	870	335	800	1135	2,917
C350-335-900	360	350	910	335	900	1235	3,327
C350-335-1000	400	350	950	335	1000	1335	3,753

17寸法表（Dタイプ）※重量はL=2005の場合。底版厚（支承から底面）は100mmピッチで製造可能単位：mm

Dタイプ（単位：mm）※重量はL=2005の場合。底版厚（支承から底面）は100mmピッチで製造可能

寸法表（Dタイプ）（単位：mm）※重量はL=2005の場合。底版厚（支承から底面）は100mmピッチで製造可能
製品名	t1	t2	t3	h1	h2	h3	重量(kg)
D420-360-425	170	420	790	360	425	785	1,705
D420-360-525	210	420	830	360	525	885	2,077
D420-360-625	250	420	870	360	625	985	2,468
D420-360-725	290	420	910	360	725	1085	2,878
D420-360-825	330	420	950	360	825	1185	3,306
D420-385-425	170	420	790	385	425	810	1,728
D420-385-525	210	420	830	385	525	910	2,100
D420-385-625	250	420	870	385	625	1010	2,491
D420-385-725	290	420	910	385	725	1110	2,901
D420-385-825	330	420	950	385	825	1210	3,329
D420-410-425	170	420	790	410	425	835	1,751
D420-410-525	210	420	830	410	525	935	2,123
D420-410-625	250	420	870	410	625	1035	2,514
D420-410-725	290	420	910	410	725	1135	2,924
D420-410-825	330	420	950	410	825	1235	3,352

18参考断面（材料構成）

エラスタイト（t=20）／プレキャスト床版／M16寸切りボルト／支承ゴム（t=10）／敷きモルタル／均しコンクリート／基礎砕石（RC-40）。
基礎間隔の例：200＋3200＋200（基礎天端の支承部にゴムを介して床版を架設）。

19据付歩掛（床版・1枚あたり質量別）

OK式簡易橋システム参考断面図（材料構成）寸法図（記号は下の寸法表に対応） — 寸法図 — OK式簡易橋システム参考断面図（材料構成）
OK式簡易橋システムの参考断面図。床版を両側のOK式床版基礎へ架設した構成（エラスタイト t=20／支承ゴム t=10／M16寸切りボルト／敷きモルタル／均しコンクリート／基礎砕石 RC-40）。寸法は mm。

床版・1枚あたり質量別

据付歩掛（床版・1枚あたり質量別）
種別	1t以下	1t〜2t	2t〜5t	5t〜7t	7t〜10t
一般世話役（人）	0.26	0.26	0.39	0.65	0.91
特殊作業員（人）	0.65	0.91	1.30	2.08	2.86
普通作業員（人）	0.52	0.78	1.04	1.82	3.19
クレーン運転（日）	0.50	0.65	1.04	1.04	2.00
クレーン規格（t）	4.9	10	25	45	45
諸雑費（%）	3	3	3	3	3

諸雑費は目地モルタル・機械器具損料であり、労務費・クレーン損料の合計額に上表の率を乗じた金額とする。
据付工事のみの発注の場合は、別途一般管理費・現場管理費を計上。据付総延長が10m（10枚）未満の場合、労務費は最低架設費として10mあたりの金額を計上。
クレーン損料は基本料金（0.5日）が最低限必要。クレーン規格は目安。
※諸雑費（2t〜5t）は3%。
グラビティブロックの据付歩掛は、施工パッケージ共通工プレキャスト擁壁工のプレキャスト擁壁設置を準用。

20規格・認定

T-25（車両荷重）
施工対応（大分県内）

車両荷重区分 T-25 に対応しています。大分県内は据付・施工まで当社で対応できます。
