HC SLAB
HC床版
プレキャスト高強度コンクリート床版・受注生産品
- T-25（車両荷重）

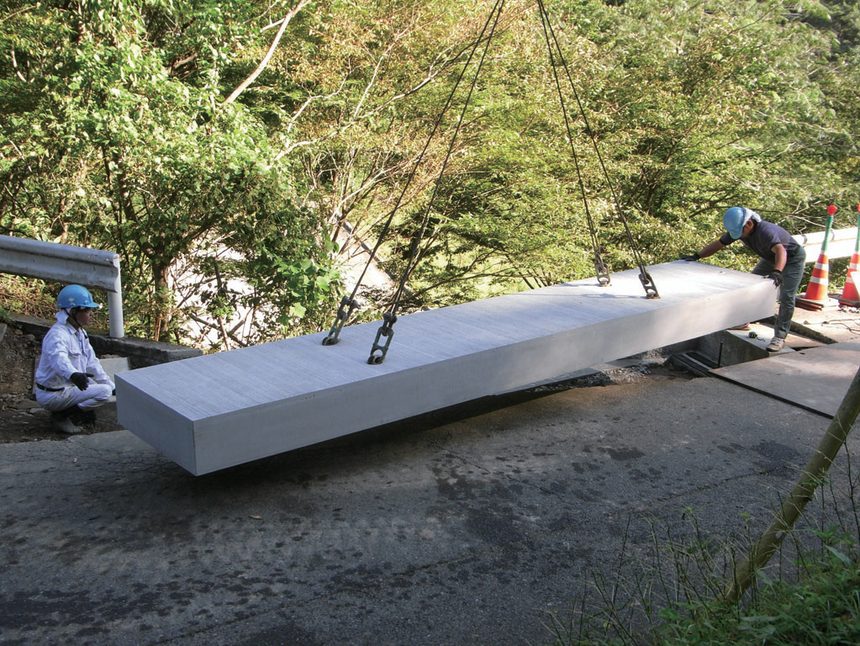

鉄筋工・型枠工等の専門工を必要とせず、一般的な重機で速く確実に施工でき、養生期間のいらないプレキャスト高強度コンクリート床版です（受注生産品）。橋梁用・道路拡幅用・水路ふた等に採用できます。設計基準強度40N/mm²以上のコンクリートと降伏点590N/mm²の鉄筋を組み合わせた高強度・高性能品で、プレテンション方式を用いずに長尺で薄型の床版を製造できることが特長。道路橋示方書に準拠しており、T-25規格の道路橋床版として使用できます。規格化された工場製品のため高品質。現場打ち床版に比べ厚みを薄くでき、支保工が不要でクレーン車架設が可能なため経済的。下部工の完了と同時に運搬・架設ができ工期短縮に貢献します。国土交通省NETIS掲載期間終了のオリジナル製品。
01仕様・特長
- 設計強度：コンクリート 設計基準強度40N/mm²以上／鉄筋 降伏点590N/mm²。
- 厚さ t は180mm以上で製作可能。
- 長さ L によっては3ヶ所の縦締も考慮。

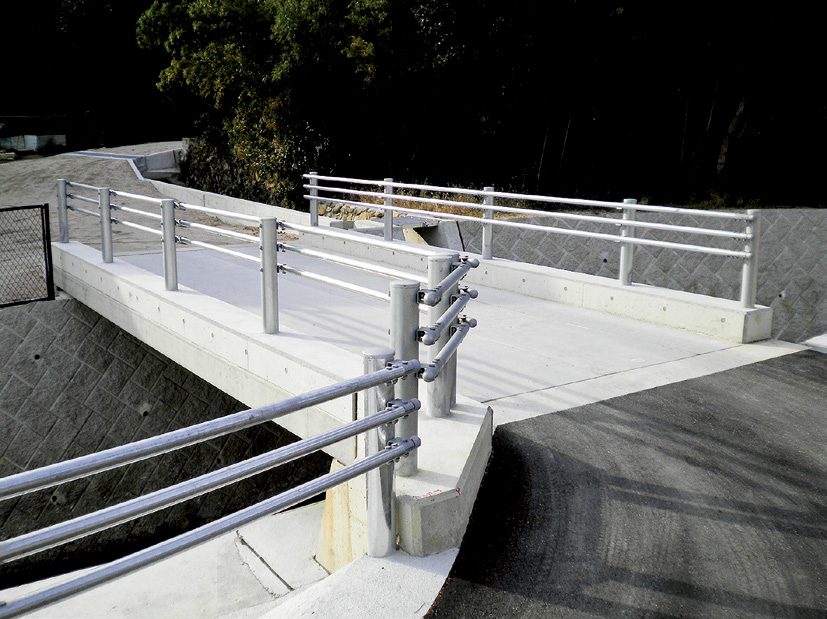

- 寸法：下記の規格表（W=1000・L=6,100〜9,500）のほか、設計図書に合わせて製作（受注生産）。施工例：T-6 で (L)7,800×(B)1,000×(t)250mm。
- 現場打ちに対する利点：支保工不要／クレーン車架設可／養生期間不要／専門工（鉄筋工・型枠工）不要／薄型化が可能／下部工完了と同時に架設でき工期短縮。
02用途・使い分け
- 橋梁・道路拡幅・水路ふたなどに用いる高強度プレキャスト床版です（受注生産）。薄型・長尺で、道路橋示方書 T-25に対応します。
- 水路等を横断する簡易橋として用いる場合（おおむねスパン6mを超える橋など、規格床版＋グラビティブロック基礎を組むケース）は、OK式簡易橋システムをご検討ください。床版部材には本HC床版を使用します。
03荷重区分（設計自動車荷重）
設計自動車荷重
| 荷重区分 | 設計自動車荷重 | 後輪一輪荷重 |
|---|---|---|
| T-2（q=5.0kN/㎡） | 20kN | 8kN |
| T-6 | 60kN | 24kN |
| T-10 | 100kN | 40kN |
| T-14 | 140kN | 56kN |
| T-25 | 250kN | 100kN |
04HC床版 規格表（T-2／T-6／T-10）（W=1000・単位：mm、参考質量：kg）

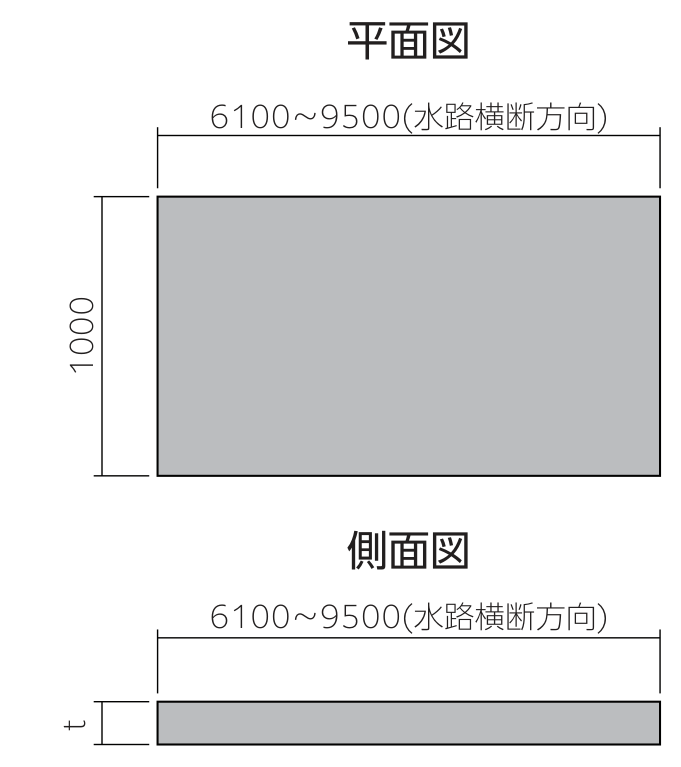

HC床版の平面図・側面図（製品幅 W=1000・製品長 L=6,100〜9,500・水路横断方向／製品厚 t は規格表の各列に対応）。寸法は mm。
T-2／T-6／T-10（W=1000・単位：mm、参考質量：kg）
| 製品長 | T-2 製品厚 | T-2 質量 | T-6 製品厚 | T-6 質量 | T-10 製品厚 | T-10 質量 |
|---|---|---|---|---|---|---|
| 6,100 | 190 | 2,840 | 200 | 2,989 | 230 | 3,437 |
| 6,200 | 190 | 2,886 | 200 | 3,038 | 230 | 3,494 |
| 6,300 | 190 | 2,933 | 200 | 3,087 | 230 | 3,550 |
| 6,400 | 190 | 2,979 | 200 | 3,136 | 230 | 3,606 |
| 6,500 | 200 | 3,185 | 210 | 3,344 | 240 | 3,822 |
| 6,600 | 200 | 3,234 | 210 | 3,396 | 240 | 3,881 |
| 6,700 | 200 | 3,283 | 210 | 3,447 | 240 | 3,940 |
| 6,800 | 200 | 3,332 | 210 | 3,499 | 240 | 3,998 |
| 6,900 | 200 | 3,381 | 210 | 3,550 | 240 | 4,057 |
| 7,000 | 200 | 3,430 | 210 | 3,602 | 250 | 4,288 |
| 7,500 | 220 | 4,043 | 230 | 4,226 | 260 | 4,778 |
| 8,000 | 240 | 4,704 | 240 | 4,704 | 270 | 5,292 |
| 8,500 | 250 | 5,206 | 250 | 5,206 | 280 | 5,831 |
| 9,000 | 270 | 5,954 | 270 | 5,954 | 300 | 6,615 |
| 9,500 | 300 | 6,983 | 300 | 6,983 | 310 | 7,215 |
05HC床版 規格表（T-14／T-25）（W=1000・単位：mm、参考質量：kg）※「※」印は溝形鋼組込製品
T-14／T-25（W=1000・単位：mm、参考質量：kg）※「※」印は溝形鋼組込製品
| 製品長 | T-14 製品厚 | T-14 質量 | T-25 製品厚 | T-25 質量 |
|---|---|---|---|---|
| 6,100 | 260 | 3,886 | 340 | 5,081 |
| 6,200 | 260 | 3,949 | 340 | 5,165 |
| 6,300 | 260 | 4,013 | 340 | 5,248 |
| 6,400 | 260 | 4,077 | 340 | 5,331 |
| 6,500 | 270 | 4,300 | 360 | 5,733 |
| 6,600 | 270 | 4,366 | 360 | 5,821 |
| 6,700 | 270 | 4,432 | 360 | 5,909 |
| 6,800 | 270 | 4,498 | 360 | 5,998 |
| 6,900 | 270 | 4,564 | 360 | 6,086 |
| 7,000 | 280 | 4,802 | 370 | 6,346 |
| 7,500 | 290 | 5,329 | ※300 | 6,126 |
| 8,000 | 300 | 5,880 | ※350 | 7,590 |
| 8,500 | 320 | 6,664 | ※380 | 8,894 |
| 9,000 | 330 | 7,277 | ※380 | 9,414 |
| 9,500 | 350 | 8,146 | ※380 | 9,934 |
06標準図（加工バリエーション）
- 標準型：L×B×t の平板。
- 段付加工：端部に段差を付けた型。
- 斜切型：平面を90°〜45°で斜め切り（L1/L2・B1/B2。参考値 B1≧600mm・B2/B1≦2）。
- 縦締型（連結締型）：複数版を縦締連結。t≧180mm、Lによっては3ヶ所縦締を考慮。
- 地覆用差筋加工：地覆用差筋・支承用穴を加工。
- 標準断面図：固定側／可動側、アンカーバー・キャップセット、目地材、支承用ゴム、支承用穴に無収縮モルタル充填。
07規格・認定
- T-25（車両荷重）
車両荷重区分 T-25 に対応しています。
