FX VARIABLE

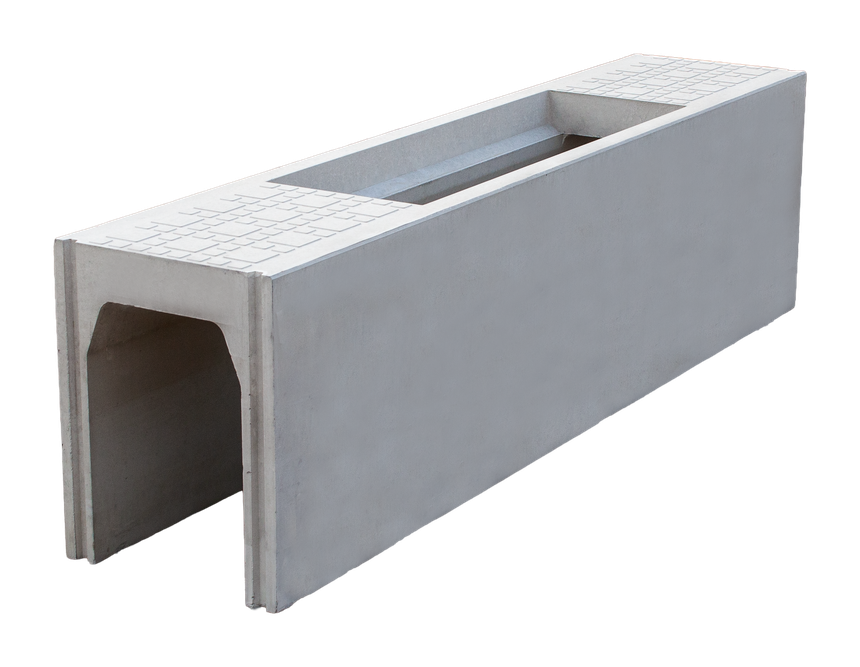

FX可変側溝

防音型可変・自由勾配側溝

T-25（車両荷重）

自由勾配で施工できる側溝です。用途により縦断用・横断用・街渠型・暗渠型があります。

区分：側溝　／　工種：道路・排水・雨水・宅地造成大分県内選び分ける大型FX可変側溝

縦断用は路肩沿いに、横断用は車道を横断して設置します。設置場所で縦断用・横断用を選び、次にサイズを選定します。製品本体の寸法は同サイズなら共通で、横断用は配筋のぶんやや重くなります。基礎は横断用のほうが厚く、砕石厚は縦断用100mm・横断用150〜200mm、均しコンクリートは縦断用が無筋、横断用は配筋（主筋D13-125ピッチ・配力筋D10-250ピッチ）です。

蓋類（コンクリート蓋・グレーチング蓋・レジコン蓋）はFX側溝と共通のためFX側溝セクションを参照してください。

01特徴

自由勾配底版の勾配を現場で決められるため、縦断勾配に合わせて掘削深を調整できます。

ピタリフィット蓋と側溝が、R面とV面で線接触、ズレ止め機能になり騒音をシャットアウト。蓋はFX側溝と共通です。

分散集水機能蓋の側面の切り欠きから、路面水を集水できる、上面の表面水は中央スリットで排水する。

経済性従来型のJIS側溝より製品幅が小さく重量も軽い。掘削量が小さく、廃土が少ない。道路幅員を有効に利用できる。

強度車両荷重種別 T-25対応製品。

施工法内吊りが簡単にできるので、水糸に触れずに据え付けできる。側面がフラットなので転圧が容易。従って舗装の肩落ちがなくなる。既設の構築物にピタリ合わせてセットできる。

型が揃う縦断用・横断用・街渠型・暗渠型に加え、FXR（アールカーブ）で曲線にも対応できます。

02組み合わせて現場を組む

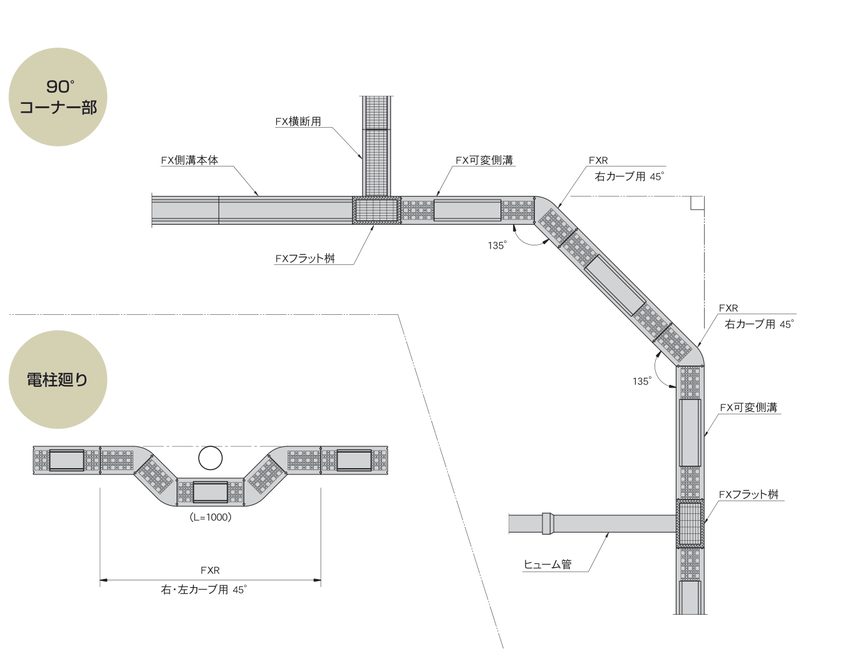

FX可変側溝コーナー部と電柱廻りの施工例（90°コーナー部／電柱廻り） — 施工例 — コーナー部と電柱廻りの施工例（90°コーナー部／電柱廻り）

FX側溝本体・FX横断用・FX可変側溝・FXR（アールカーブ）・FXフラット桝が同じ系統で接続でき、直線から曲線、横断、桝までを一続きに納められます。上の施工例は、90°のコーナーを45°のFXRで2回振って回した例と、電柱を避けて左右のFXRで振り分けた例です。

可変側溝（縦断用）

03FX可変側溝（縦断用 250シリーズ）製品寸法※蓋はFX側溝セクション参照単位：mm、重量：kg

縦断用 250シリーズ製品寸法（単位：mm、重量：kg）※蓋はFX側溝セクション参照

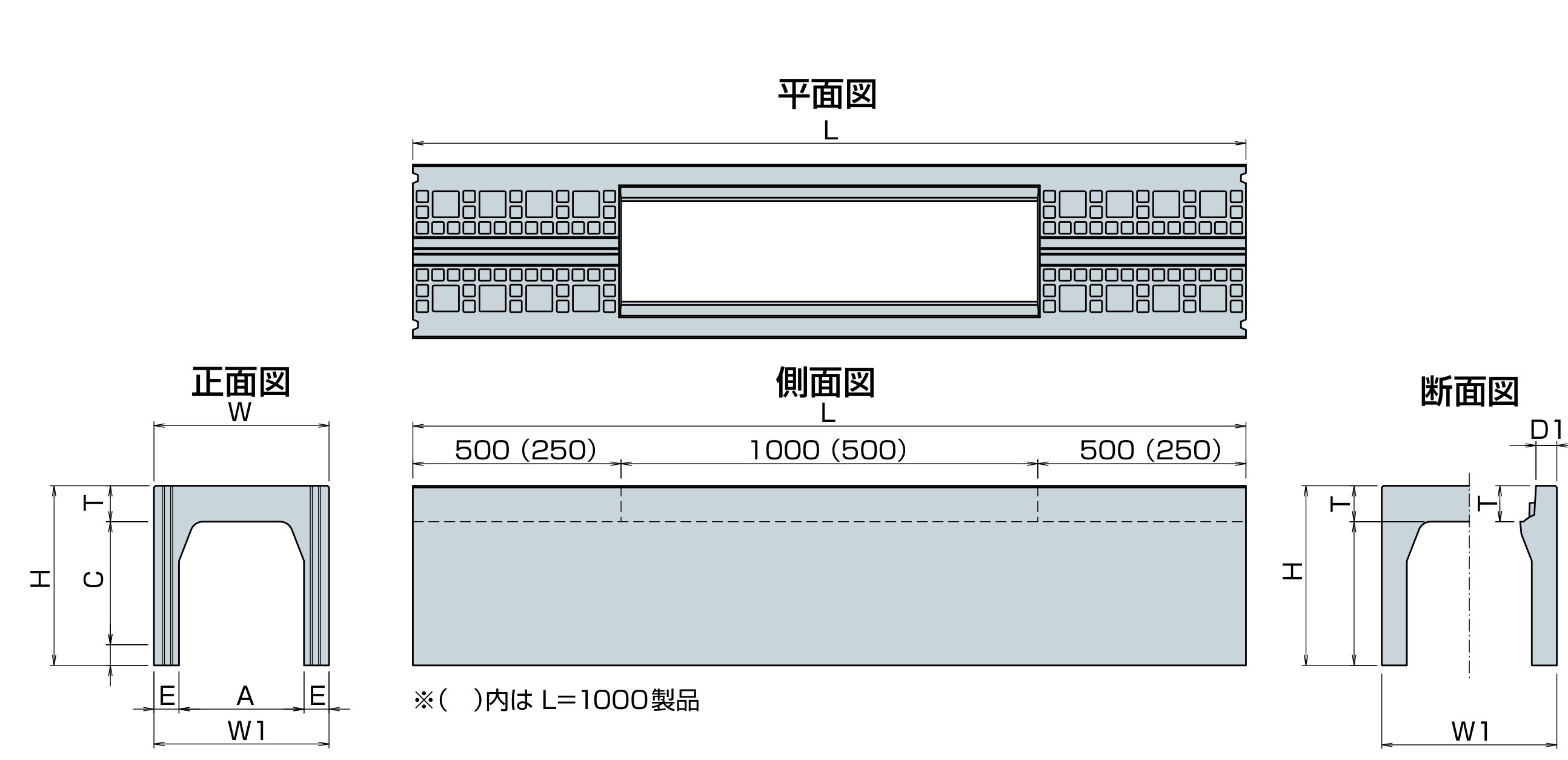

FX可変側溝（縦断用 250シリーズ）製品寸法（単位：mm、重量：kg）※蓋はFX側溝セクション参照
呼び名(幅×深)	重量	A	C	L	T	H	E	W	W1	D1
250×250	272	250	248	2000	87	385	55	360	360	45
250×300	299	250	298	2000	87	435	55	360	360	45
250×400	353	250	398	2000	87	535	55	360	360	45
250×500	406	250	498	2000	87	635	55	360	360	45
250×600	460	250	598	2000	87	735	55	360	360	45

04FX可変側溝（縦断用 250シリーズ）基礎関連数量

縦断用 250シリーズ基礎関連数量

FX可変側溝（縦断用 250シリーズ）基礎関連数量
区分	幅(mm)	厚さ(mm)	面積/体積
基礎砕石	460	100	4.60㎡
均しコンクリート	460	50	0.230㎥

05FX可変側溝（縦断用 300シリーズ）製品寸法単位：mm、重量：kg

縦断用 300シリーズ製品寸法（単位：mm、重量：kg）

FX可変側溝（縦断用 300シリーズ）製品寸法（単位：mm、重量：kg）
呼び名(幅×深)	重量	A	C	L	T	H	E	W	W1	D1
300×300	158	300	298	1000	87	435	60	420	420	50
300×300	315	300	298	2000	87	435	60	420	420	50
300×400	186	300	398	1000	87	535	60	420	420	50
300×400	371	300	398	2000	87	535	60	420	420	50
300×500	214	300	498	1000	87	635	60	420	420	50
300×500	428	300	498	2000	87	635	60	420	420	50
300×600	243	300	598	1000	87	735	60	420	420	50
300×600	485	300	598	2000	87	735	60	420	420	50
300×700	271	300	698	1000	87	835	60	420	420	50
300×700	541	300	698	2000	87	835	60	420	420	50
300×800	313	300	798	1000	87	935	60	420	420	50
300×800	597	300	798	2000	87	935	60	420	420	50
300×900	392	300	898	1000	87	1,035	75	420	450	50
300×900	784	300	898	2000	87	1,035	75	420	450	50
300×1,000	421	300	998	1000	87	1,135	75	420	450	50
300×1,000	842	300	998	2000	87	1,135	75	420	450	50
300×1,100	457	300	1,098	1000	87	1,235	75	420	450	50
300×1,100	914	300	1,098	2000	87	1,235	75	420	450	50
300×1,200	491	300	1,198	1000	87	1,335	75	420	450	50
300×1,200	982	300	1,198	2000	87	1,335	75	420	450	50

06FX可変側溝(縦断用 300シリーズ)基礎関連数量

(縦断用 300シリーズ)基礎関連数量

FX可変側溝(縦断用 300シリーズ)基礎関連数量
対象サイズ	区分	幅(mm)	厚さ(mm)	面積/体積
300×300〜800	基礎砕石	520	100	5.20㎡
300×300〜800	均しコンクリート	520	50	0.260㎥
300×900〜1,200	基礎砕石	550	100	5.50㎡
300×900〜1,200	均しコンクリート	550	50	0.275㎥

07FX可変側溝（縦断用 400シリーズ）製品寸法単位：mm、重量：kg

縦断用 400シリーズ製品寸法（単位：mm、重量：kg）

FX可変側溝（縦断用 400シリーズ）製品寸法（単位：mm、重量：kg）
呼び名(幅×深)	重量	A	C	L	T	H	E	W	W1	D1
400×400	211	400	398	1000	102	550	60	520	520	50
400×400	422	400	398	2000	102	550	60	520	520	50
400×500	239	400	498	1000	102	650	60	520	520	50
400×500	478	400	498	2000	102	650	60	520	520	50
400×600	267	400	598	1000	102	750	60	520	520	50
400×600	534	400	598	2000	102	750	60	520	520	50
400×700	332	400	698	1000	102	850	70	520	540	50
400×700	665	400	698	2000	102	850	70	520	540	50
400×800	385	400	798	1000	102	950	70	520	540	50
400×800	730	400	798	2000	102	950	70	520	540	50
400×900	393	400	898	1000	102	1,050	70	520	540	50
400×900	786	400	898	2000	102	1,050	70	520	540	50
400×1,000	959	400	998	2000	102	1,150	80	520	560	50
400×1,100	1,022	400	1,098	2000	102	1,250	80	520	560	50
400×1,200	1,096	400	1,198	2000	102	1,350	80	520	560	50

08FX可変側溝(縦断用 400シリーズ)基礎関連数量

(縦断用 400シリーズ)基礎関連数量

FX可変側溝(縦断用 400シリーズ)基礎関連数量
対象サイズ	区分	幅(mm)	厚さ(mm)	面積/体積
400×400〜600	基礎砕石	620	100	6.20㎡
400×400〜600	均しコンクリート	620	70	0.434㎥
400×700〜900	基礎砕石	640	100	6.40㎡
400×700〜900	均しコンクリート	640	70	0.448㎥
400×1,000〜1,200	基礎砕石	660	100	6.60㎡
400×1,000〜1,200	均しコンクリート	660	70	0.462㎥

09FX可変側溝（縦断用 500シリーズ）製品寸法※L=1000品なし（L=2000のみ単位：mm、重量：kg

縦断用 500シリーズ製品寸法（単位：mm、重量：kg）※L=1000品なし（L=2000のみ）

FX可変側溝（縦断用 500シリーズ）製品寸法（単位：mm、重量：kg）※L=1000品なし（L=2000のみ）
呼び名(幅×深)	重量	A	C	L	T	H	E	W	W1	D1
500×500	620	500	498	2000	117	665	75	650	650	55
500×600	690	500	598	2000	117	765	75	650	650	55
500×700	760	500	698	2000	117	865	75	650	650	55
500×800	831	500	798	2000	117	965	75	650	650	55
500×900	991	500	898	2000	117	1,065	85	650	670	55
500×1,000	1,071	500	998	2000	117	1,165	85	650	670	55
500×1,100	1,146	500	1,098	2000	117	1,265	85	650	670	55
500×1,200	1,346	500	1,198	2000	117	1,365	95	650	690	55
500×1,300	1,436	500	1,298	2000	117	1,465	95	650	690	55
500×1,400	1,525	500	1,398	2000	117	1,565	95	650	690	55
500×1,500	1,614	500	1,498	2000	117	1,665	95	650	690	55

10FX可変側溝(縦断用 500シリーズ)基礎関連数量

(縦断用 500シリーズ)基礎関連数量

FX可変側溝(縦断用 500シリーズ)基礎関連数量
対象サイズ	区分	幅(mm)	厚さ(mm)	面積/体積
500×500〜800	基礎砕石	750	100	7.50㎡
500×500〜800	均しコンクリート	750	90	0.675㎥
500×900〜1,100	基礎砕石	770	100	7.70㎡
500×900〜1,100	均しコンクリート	770	90	0.693㎥
500×1,200〜1,500	基礎砕石	790	100	7.90㎡
500×1,200〜1,500	均しコンクリート	790	90	0.711㎥

11FX可変側溝（縦断用 600シリーズ）製品寸法※L=1000品なし（L=2000のみ単位：mm、重量：kg

縦断用 600シリーズ製品寸法（単位：mm、重量：kg）※L=1000品なし（L=2000のみ）

FX可変側溝（縦断用 600シリーズ）製品寸法（単位：mm、重量：kg）※L=1000品なし（L=2000のみ）
呼び名(幅×深)	重量	A	C	L	T	H	E	W	W1	D1
600×600	779	600	598	2000	132	780	80	760	760	55
600×700	854	600	698	2000	132	880	80	760	760	55
600×800	929	600	798	2000	132	980	80	760	760	55
600×900	1,004	600	898	2000	132	1,080	80	760	760	55
600×1,000	1,187	600	998	2000	132	1,180	90	760	780	55
600×1,100	1,264	600	1,098	2000	132	1,280	90	760	780	55
600×1,200	1,349	600	1,198	2000	132	1,380	90	760	780	55
600×1,300	1,561	600	1,298	2000	132	1,480	100	760	800	55
600×1,400	1,655	600	1,398	2000	132	1,580	100	760	800	55
600×1,500	1,749	600	1,498	2000	132	1,680	100	760	800	55

12FX可変側溝(縦断用 600シリーズ)基礎関連数量

(縦断用 600シリーズ)基礎関連数量

FX可変側溝(縦断用 600シリーズ)基礎関連数量
対象サイズ	区分	幅(mm)	厚さ(mm)	面積/体積
600×600〜900	基礎砕石	860	100	8.60㎡
600×600〜900	均しコンクリート	860	100	0.860㎥
600×1,000〜1,200	基礎砕石	880	100	8.80㎡
600×1,000〜1,200	均しコンクリート	880	100	0.880㎥
600×1,300〜1,500	基礎砕石	900	100	9.00㎡
600×1,300〜1,500	均しコンクリート	900	100	0.900㎥

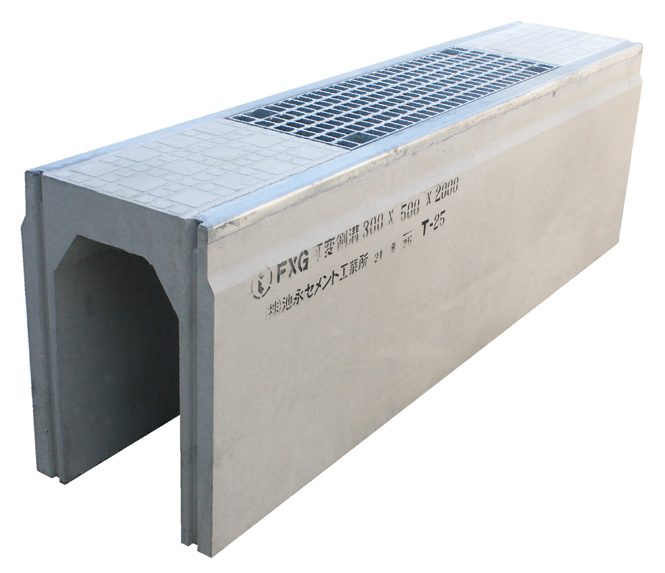

可変側溝（横断用）

13FX可変側溝（横断用 300シリーズ）製品寸法※蓋はFX側溝セクション参照単位：mm、重量：kg

横断用 300シリーズ製品寸法（単位：mm、重量：kg）※蓋はFX側溝セクション参照

FX可変側溝（横断用 300シリーズ）製品寸法（単位：mm、重量：kg）※蓋はFX側溝セクション参照
呼び名(幅×深)	重量	A	C	L	T	H	E	W	W1	D1
300×300	384	300	298	2000	87	435	75	420	450	50
300×400	459	300	398	2000	87	535	75	420	450	50
300×500	534	300	498	2000	87	635	75	420	450	50
300×600	609	300	598	2000	87	735	75	420	450	50
300×700	684	300	698	2000	87	835	75	420	450	50
300×800	759	300	798	2000	87	935	75	420	450	50
300×900	834	300	898	2000	87	1,035	75	420	450	50
300×1,000	892	300	998	2000	87	1,135	75	520	450	50
300×1,100	964	300	1,098	2000	87	1,235	75	520	450	50
300×1,200	1,032	300	1,198	2000	87	1,335	75	520	450	50

14FX可変側溝(横断用 300シリーズ)基礎関連数量※横断用は均しコンクリートに配筋する(主筋D13-125ピッチ・配力筋D10-250ピッチ)。配力筋4本。縦断用の均しコンは無筋

(横断用 300シリーズ)基礎関連数量 ※横断用は均しコンクリートに配筋する(主筋D13-125ピッチ・配力筋D10-250ピッチ)。配力筋4本。縦断用の均しコンは無筋

FX可変側溝(横断用 300シリーズ)基礎関連数量 ※横断用は均しコンクリートに配筋する(主筋D13-125ピッチ・配力筋D10-250ピッチ)。配力筋4本。縦断用の均しコンは無筋
区分	幅(mm)	厚さ(mm)	面積/体積
基礎砕石	550	100	5.50㎡
均しコンクリート	550	90	0.495㎥

15FX可変側溝（横断用 400シリーズ）製品寸法単位：mm、重量：kg

横断用 400シリーズ製品寸法（単位：mm、重量：kg）

FX可変側溝（横断用 400シリーズ）製品寸法（単位：mm、重量：kg）
呼び名(幅×深)	重量	A	C	L	T	H	E	W	W1	D1
400×400	543	400	398	2000	102	550	80	520	560	50
400×500	623	400	498	2000	102	650	80	520	560	50
400×600	703	400	598	2000	102	750	80	520	560	50
400×700	783	400	698	2000	102	850	80	520	560	50
400×800	863	400	798	2000	102	950	80	520	560	50
400×900	943	400	898	2000	102	1,050	80	520	560	50
400×1,000	1,023	400	998	2000	102	1,150	80	520	560	50
400×1,100	1,086	400	1,098	2000	102	1,250	80	520	560	50
400×1,200	1,160	400	1,198	2000	102	1,350	80	520	560	50

16FX可変側溝(横断用 400シリーズ)基礎関連数量※横断用は均しコンクリートに配筋する(主筋D13-125ピッチ・配力筋D10-250ピッチ)。配力筋5本。縦断用の均しコンは無筋

(横断用 400シリーズ)基礎関連数量 ※横断用は均しコンクリートに配筋する(主筋D13-125ピッチ・配力筋D10-250ピッチ)。配力筋5本。縦断用の均しコンは無筋

FX可変側溝(横断用 400シリーズ)基礎関連数量 ※横断用は均しコンクリートに配筋する(主筋D13-125ピッチ・配力筋D10-250ピッチ)。配力筋5本。縦断用の均しコンは無筋
区分	幅(mm)	厚さ(mm)	面積/体積
基礎砕石	660	100	6.60㎡
均しコンクリート	660	90	0.594㎥

17FX可変側溝（横断用 500シリーズ）製品寸法単位：mm、重量：kg

横断用 500シリーズ製品寸法（単位：mm、重量：kg）

FX可変側溝（横断用 500シリーズ）製品寸法（単位：mm、重量：kg）
呼び名(幅×深)	重量	A	C	L	T	H	E	W	W1	D1
500×500	712	500	498	2000	117	665	75	650	650	55
500×600	782	500	598	2000	117	765	75	650	650	55
500×700	852	500	698	2000	117	865	75	650	650	55
500×800	923	500	798	2000	117	965	75	650	650	55
500×900	1,083	500	898	2000	117	1,065	85	650	670	55
500×1,000	1,163	500	998	2000	117	1,165	85	650	670	55
500×1,100	1,238	500	1,098	2000	117	1,265	85	650	670	55
500×1,200	1,438	500	1,198	2000	117	1,365	95	650	690	55
500×1,300	1,527	500	1,298	2000	117	1,465	95	650	690	55
500×1,400	1,617	500	1,398	2000	117	1,565	95	650	690	55
500×1,500	1,706	500	1,498	2000	117	1,665	95	650	690	55

18FX可変側溝(横断用 500シリーズ)基礎関連数量※基礎砕石厚150mm。横断用は均しコンクリートに配筋する(主筋D13-125ピッチ・配力筋D10-250ピッチ)。配力筋6本。縦断用の均しコンは無筋

(横断用 500シリーズ)基礎関連数量 ※基礎砕石厚150mm。横断用は均しコンクリートに配筋する(主筋D13-125ピッチ・配力筋D10-250ピッチ)。配力筋6本。縦断用の均しコンは無筋

FX可変側溝(横断用 500シリーズ)基礎関連数量 ※基礎砕石厚150mm。横断用は均しコンクリートに配筋する(主筋D13-125ピッチ・配力筋D10-250ピッチ)。配力筋6本。縦断用の均しコンは無筋
対象サイズ	区分	幅(mm)	厚さ(mm)	面積/体積
500×500〜800	基礎砕石	750	150	7.50㎡
500×500〜800	均しコンクリート	750	90	0.675㎥
500×900〜1,100	基礎砕石	770	150	7.70㎡
500×900〜1,100	均しコンクリート	770	90	0.693㎥
500×1,200〜1,500	基礎砕石	790	150	7.90㎡
500×1,200〜1,500	均しコンクリート	790	90	0.711㎥

19FX可変側溝（横断用 600シリーズ）製品寸法単位：mm、重量：kg

横断用 600シリーズ製品寸法（単位：mm、重量：kg）

FX可変側溝（横断用 600シリーズ）製品寸法（単位：mm、重量：kg）
呼び名(幅×深)	重量	A	C	L	T	H	E	W	W1	D1
600×600	894	600	598	2000	132	780	80	760	760	55
600×700	969	600	698	2000	132	880	80	760	760	55
600×800	1,044	600	798	2000	132	980	80	760	760	55
600×900	1,119	600	898	2000	132	1,080	80	760	760	55
600×1,000	1,302	600	998	2000	132	1,180	90	760	780	55
600×1,100	1,379	600	1,098	2000	132	1,280	90	760	780	55
600×1,200	1,469	600	1,198	2000	132	1,380	90	760	780	55
600×1,300	1,676	600	1,298	2000	132	1,480	100	760	800	55
600×1,400	1,770	600	1,398	2000	132	1,580	100	760	800	55
600×1,500	1,864	600	1,498	2000	132	1,680	100	760	800	55

20FX可変側溝(横断用 600シリーズ)基礎関連数量※基礎砕石厚150mm。横断用は均しコンクリートに配筋する(主筋D13-125ピッチ・配力筋D10-250ピッチ)。配力筋7本。縦断用の均しコンは無筋

(横断用 600シリーズ)基礎関連数量 ※基礎砕石厚150mm。横断用は均しコンクリートに配筋する(主筋D13-125ピッチ・配力筋D10-250ピッチ)。配力筋7本。縦断用の均しコンは無筋

FX可変側溝(横断用 600シリーズ)基礎関連数量 ※基礎砕石厚150mm。横断用は均しコンクリートに配筋する(主筋D13-125ピッチ・配力筋D10-250ピッチ)。配力筋7本。縦断用の均しコンは無筋
対象サイズ	区分	幅(mm)	厚さ(mm)	面積/体積
600×600〜900	基礎砕石	860	150	8.60㎡
600×600〜900	均しコンクリート	860	90	0.774㎥
600×1,000〜1,200	基礎砕石	880	150	8.80㎡
600×1,000〜1,200	均しコンクリート	880	90	0.792㎥
600×1,300〜1,500	基礎砕石	900	150	9.00㎡
600×1,300〜1,500	均しコンクリート	900	90	0.810㎥

可変側溝（街渠型）

21FX可変側溝（街渠型）製品寸法※L=2000、外幅430（正面）、勾配6%、街渠用蓋は300用のみ別途設定単位：mm、重量：kg

街渠型製品寸法（単位：mm、重量：kg）※L=2000、外幅430（正面）、勾配6%、街渠用蓋は300用のみ別途設定

FX可変側溝（街渠型）製品寸法（単位：mm、重量：kg）※L=2000、外幅430（正面）、勾配6%、街渠用蓋は300用のみ別途設定
呼び名(幅×深)	H	H1	C	重量
300×300	460	434	348	357
300×400	560	534	448	420
300×500	660	634	548	482
300×600	760	734	648	544
300×700	860	834	748	607
300×800	960	934	848	670
300×900	1,060	1,034	948	733

可変側溝（暗渠型・縦断／横断対応）

22FX可変側溝（暗渠型）製品寸法縦断・横断対応単位：mm、重量：kg

FX可変側溝（暗渠型）4面図寸法図（記号は下の寸法表に対応） — 寸法図 — FX可変側溝（暗渠型）4面図
記号 a・c・L・T・H・E・W が下表の列に対応します。

暗渠型製品寸法縦断・横断対応（単位：mm、重量：kg）

FX可変側溝（暗渠型）製品寸法縦断・横断対応（単位：mm、重量：kg）
呼び名(幅×深)	a	c	L	T	H	E	W	重量
300×300	300	298	1000	87	435	60	420	197
300×400	300	398	1000	87	535	60	420	226
300×500	300	498	1000	87	635	60	420	254
300×600	300	598	1000	87	735	60	420	283
300×700	300	698	1000	87	835	60	420	312

23FX-R（アールカーブ製品）規格表単位：mm、L:500〜920可変、角度0°〜90°対応

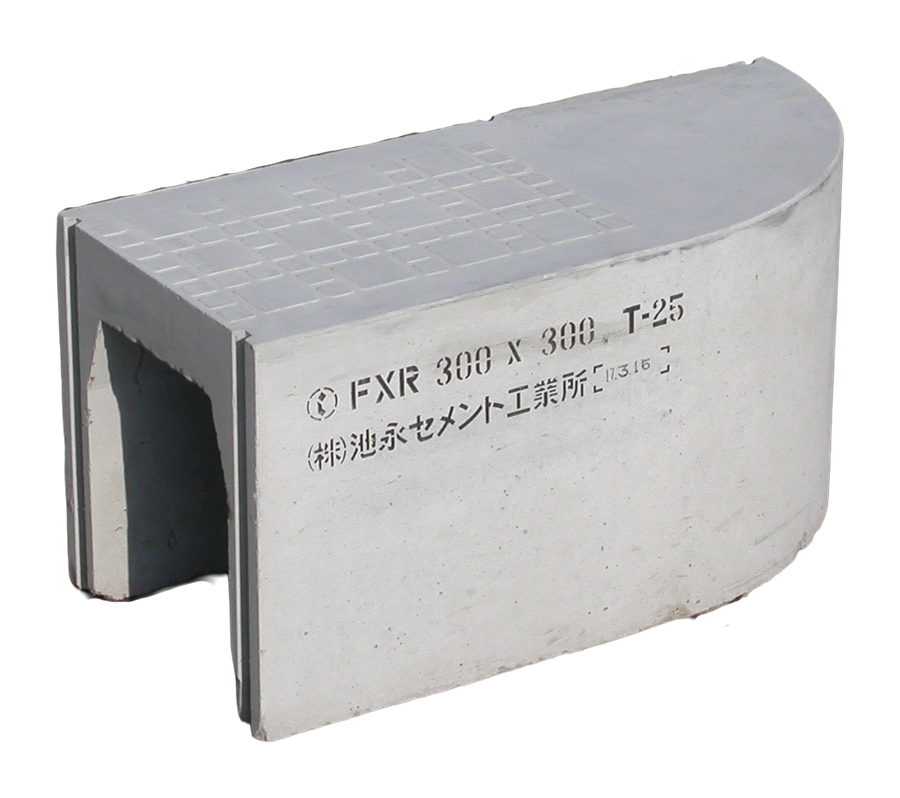

FX可変側溝アールカーブ製品（FXR 300×300） — 製品例 — アールカーブ製品（FXR 300×300）

角度0°〜90°を自由に設定できるアールカーブ製品。受注後製造のため、必要なサイズ・角度はなるべく早めに連絡が必要。

FX-R アールカーブ製品断面図・形状寸法図（記号は下の寸法表に対応） — 寸法図 — FX-R アールカーブ製品断面図・形状
記号 A・C・W・H・E・T・L が下表の列に対応します。

アールカーブ製品規格表（単位：mm、L:500〜920可変、角度0°〜90°対応）

FX-R（アールカーブ製品）規格表（単位：mm、L:500〜920可変、角度0°〜90°対応）
呼び名(幅×深)	A	C	W	H	E	T	L(可変範囲)	製品重量(kg、角度による範囲)
300×300	300	298	420	435	60	87	500〜920	98〜163
300×400	300	398	420	535	60	87	500〜920	112〜187
300×500	300	498	420	635	60	87	500〜920	127〜211
300×600	300	598	420	735	60	87	500〜920	141〜235
300×700	300	698	420	835	60	87	500〜920	156〜259
300×800	300	798	420	935	60	87	500〜920	170〜283
300×900	300	898	420	1,035	60	87	500〜920	184〜307

24規格・認定

T-25（車両荷重）

車両荷重区分 T-25 に対応しています。
