FX VARIABLE L

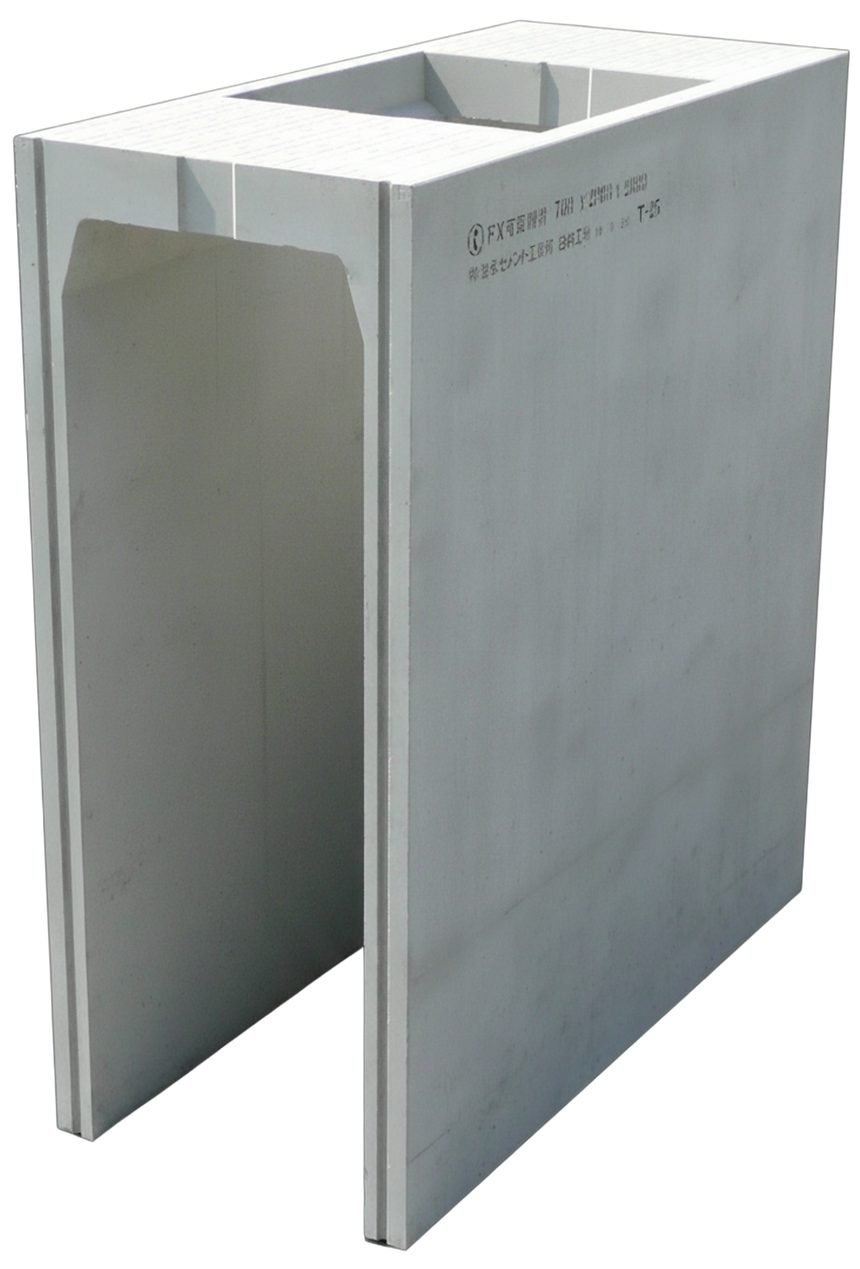

大型FX可変側溝

Name: 大型FX可変側溝
Brand: 株式会社 池永セメント工業所

防音型大型可変・自由勾配側溝

FX可変側溝の大型版で、700〜1000シリーズ（溝幅700〜1000mm）を展開します。FX可変側溝と同様に縦断用・横断用があります。

この製品の施工実績を見る

区分：側溝　／　工種：道路・排水・雨水・宅地造成大分県内選び分けるFX可変側溝

縦断用と横断用の使い分け

縦断用は路肩沿いに設置、横断用は車道を渡る排水路として設置します。横断用は車道を横切るため輪荷重を多く受けるので、基礎砕石が厚く（縦断用は砕石厚150mm、横断用は700で150mm・800以上で200mm）、均しコンクリートに配筋（主筋D13-125ピッチ・配力筋D10-250ピッチ）します。縦断用の均しコンクリートは無筋です。製品本体の寸法は同サイズなら縦断用・横断用でほぼ共通で、横断用は配筋分重くなります。

専用の大型可変蓋（コンクリート蓋・グレーチング蓋・レジコン蓋）があります。

01大型FX可変側溝（縦断用 700シリーズ）製品寸法※共通: A=700, L=2000, T=142, E=100, W=900, W1=900, D1=70単位：mm、重量：kg

大型FX可変側溝（縦断用）4面図寸法図（記号は下の寸法表に対応） — 寸法図 — 大型FX可変側溝（縦断用）4面図
記号 A・C・L・T・H・E・W・W1・D1 が下表の列に対応します。

縦断用 700シリーズ製品寸法（単位：mm、重量：kg）※共通: A=700, L=2000, T=142, E=100, W=900, W1=900, D1=70

大型FX可変側溝（縦断用 700シリーズ）製品寸法（単位：mm、重量：kg）※共通: A=700, L=2000, T=142, E=100, W=900, W1=900, D1=70
呼び名(幅×深)	重量	A	C	L	T	H	E	W	W1	D1
700×500	943	700	498	2000	142	690	100	900	900	70
700×600	1,036	700	598	2000	142	790	100	900	900	70
700×700	1,130	700	698	2000	142	890	100	900	900	70
700×800	1,223	700	798	2000	142	990	100	900	900	70
700×900	1,317	700	898	2000	142	1,090	100	900	900	70
700×1,000	1,411	700	998	2000	142	1,190	100	900	900	70
700×1,100	1,504	700	1,098	2000	142	1,290	100	900	900	70
700×1,200	1,598	700	1,198	2000	142	1,390	100	900	900	70
700×1,300	1,691	700	1,298	2000	142	1,490	100	900	900	70
700×1,400	1,785	700	1,398	2000	142	1,590	100	900	900	70
700×1,500	1,879	700	1,498	2000	142	1,690	100	900	900	70
700×1,600	1,972	700	1,598	2000	142	1,790	100	900	900	70
700×1,700	2,066	700	1,698	2000	142	1,890	100	900	900	70
700×1,800	2,159	700	1,798	2000	142	1,990	100	900	900	70
700×1,900	2,253	700	1,898	2000	142	2,090	100	900	900	70
700×2,000	2,347	700	1,998	2000	142	2,190	100	900	900	70

02大型FX可変側溝(縦断用 700シリーズ)基礎関連数量

(縦断用 700シリーズ)基礎関連数量

大型FX可変側溝(縦断用 700シリーズ)基礎関連数量
区分	幅(mm)	厚さ(mm)	面積/体積
基礎砕石	1,000	150	10.00㎡
均しコンクリート	1,000	150	1.500㎥

03大型FX可変側溝（縦断用 800シリーズ）製品寸法※共通: A=800, L=2000, T=150, E=100, W=1000, W1=1000, D1=70単位：mm、重量：kg

縦断用 800シリーズ製品寸法（単位：mm、重量：kg）※共通: A=800, L=2000, T=150, E=100, W=1000, W1=1000, D1=70

大型FX可変側溝（縦断用 800シリーズ）製品寸法（単位：mm、重量：kg）※共通: A=800, L=2000, T=150, E=100, W=1000, W1=1000, D1=70
呼び名(幅×深)	重量	A	C	L	T	H	E	W	W1	D1
800×600	1,107	800	598	2000	150	800	100	1000	1000	70
800×700	1,200	800	698	2000	150	900	100	1000	1000	70
800×800	1,294	800	798	2000	150	1,000	100	1000	1000	70
800×900	1,387	800	898	2000	150	1,100	100	1000	1000	70
800×1,000	1,481	800	998	2000	150	1,200	100	1000	1000	70
800×1,100	1,575	800	1,098	2000	150	1,300	100	1000	1000	70
800×1,200	1,668	800	1,198	2000	150	1,400	100	1000	1000	70
800×1,300	1,762	800	1,298	2000	150	1,500	100	1000	1000	70
800×1,400	1,855	800	1,398	2000	150	1,600	100	1000	1000	70
800×1,500	1,949	800	1,498	2000	150	1,700	100	1000	1000	70
800×1,600	2,043	800	1,598	2000	150	1,800	100	1000	1000	70
800×1,700	2,136	800	1,698	2000	150	1,900	100	1000	1000	70
800×1,800	2,230	800	1,798	2000	150	2,000	100	1000	1000	70
800×1,900	2,323	800	1,898	2000	150	2,100	100	1000	1000	70
800×2,000	2,417	800	1,998	2000	150	2,200	100	1000	1000	70

04大型FX可変側溝(縦断用 800シリーズ)基礎関連数量

(縦断用 800シリーズ)基礎関連数量

大型FX可変側溝(縦断用 800シリーズ)基礎関連数量
区分	幅(mm)	厚さ(mm)	面積/体積
基礎砕石	1,100	150	11.00㎡
均しコンクリート	1,100	150	1.650㎥

05大型FX可変側溝（縦断用 900シリーズ）製品寸法※共通: A=900, L=2000, T=162, E=100, W=1100, W1=1100, D1=70単位：mm、重量：kg

縦断用 900シリーズ製品寸法（単位：mm、重量：kg）※共通: A=900, L=2000, T=162, E=100, W=1100, W1=1100, D1=70

大型FX可変側溝（縦断用 900シリーズ）製品寸法（単位：mm、重量：kg）※共通: A=900, L=2000, T=162, E=100, W=1100, W1=1100, D1=70
呼び名(幅×深)	重量	A	C	L	T	H	E	W	W1	D1
900×700	1,277	900	698	2000	162	910	100	1100	1100	70
900×800	1,370	900	798	2000	162	1,010	100	1100	1100	70
900×900	1,464	900	898	2000	162	1,110	100	1100	1100	70
900×1,000	1,557	900	998	2000	162	1,210	100	1100	1100	70
900×1,100	1,651	900	1,098	2000	162	1,310	100	1100	1100	70
900×1,200	1,745	900	1,198	2000	162	1,410	100	1100	1100	70
900×1,300	1,838	900	1,298	2000	162	1,510	100	1100	1100	70
900×1,400	1,932	900	1,398	2000	162	1,610	100	1100	1100	70
900×1,500	2,025	900	1,498	2000	162	1,710	100	1100	1100	70
900×1,600	2,119	900	1,598	2000	162	1,810	100	1100	1100	70
900×1,700	2,213	900	1,698	2000	162	1,910	100	1100	1100	70
900×1,800	2,306	900	1,798	2000	162	2,010	100	1100	1100	70
900×1,900	2,400	900	1,898	2000	162	2,110	100	1100	1100	70
900×2,000	2,493	900	1,998	2000	162	2,210	100	1100	1100	70

06大型FX可変側溝(縦断用 900シリーズ)基礎関連数量

(縦断用 900シリーズ)基礎関連数量

大型FX可変側溝(縦断用 900シリーズ)基礎関連数量
区分	幅(mm)	厚さ(mm)	面積/体積
基礎砕石	1,200	150	12.00㎡
均しコンクリート	1,200	150	1.800㎥

07大型FX可変側溝（縦断用 1000シリーズ）製品寸法※共通: A=1000, L=2000, T=172, E=100, W=1200, W1=1200, D1=70単位：mm、重量：kg

縦断用 1000シリーズ製品寸法（単位：mm、重量：kg）※共通: A=1000, L=2000, T=172, E=100, W=1200, W1=1200, D1=70

大型FX可変側溝（縦断用 1000シリーズ）製品寸法（単位：mm、重量：kg）※共通: A=1000, L=2000, T=172, E=100, W=1200, W1=1200, D1=70
呼び名(幅×深)	重量	A	C	L	T	H	E	W	W1	D1
1,000×800	1,452	1000	798	2000	172	1,020	100	1200	1200	70
1,000×900	1,545	1000	898	2000	172	1,120	100	1200	1200	70
1,000×1,000	1,639	1000	998	2000	172	1,220	100	1200	1200	70
1,000×1,100	1,732	1000	1,098	2000	172	1,320	100	1200	1200	70
1,000×1,200	1,826	1000	1,198	2000	172	1,420	100	1200	1200	70
1,000×1,300	1,920	1000	1,298	2000	172	1,520	100	1200	1200	70
1,000×1,400	2,013	1000	1,398	2000	172	1,620	100	1200	1200	70
1,000×1,500	2,107	1000	1,498	2000	172	1,720	100	1200	1200	70
1,000×1,600	2,200	1000	1,598	2000	172	1,820	100	1200	1200	70
1,000×1,700	2,294	1000	1,698	2000	172	1,920	100	1200	1200	70
1,000×1,800	2,388	1000	1,798	2000	172	2,020	100	1200	1200	70
1,000×1,900	2,481	1000	1,898	2000	172	2,120	100	1200	1200	70
1,000×2,000	2,575	1000	1,998	2000	172	2,220	100	1200	1200	70

08大型FX可変側溝(縦断用 1000シリーズ)基礎関連数量

(縦断用 1000シリーズ)基礎関連数量

大型FX可変側溝(縦断用 1000シリーズ)基礎関連数量
区分	幅(mm)	厚さ(mm)	面積/体積
基礎砕石	1,300	150	13.00㎡
均しコンクリート	1,300	150	1.950㎥

09大型FX可変側溝（横断用 700シリーズ）製品寸法※縦断より重い＝補強筋分。寸法は縦断700と共通単位：mm、重量：kg

大型FX可変側溝（横断用）4面図寸法図（記号は下の寸法表に対応） — 寸法図 — 大型FX可変側溝（横断用）4面図
記号 A・C・L・T・H・E・W・W1・D1 が下表の列に対応します。

横断用 700シリーズ製品寸法（単位：mm、重量：kg）※縦断より重い＝補強筋分。寸法は縦断700と共通

大型FX可変側溝（横断用 700シリーズ）製品寸法（単位：mm、重量：kg）※縦断より重い＝補強筋分。寸法は縦断700と共通
呼び名(幅×深)	重量	A	C	L	T	H	E	W	W1	D1
700×500	1,063	700	498	2000	142	690	100	900	900	70
700×600	1,156	700	598	2000	142	790	100	900	900	70
700×700	1,250	700	698	2000	142	890	100	900	900	70
700×800	1,343	700	798	2000	142	990	100	900	900	70
700×900	1,437	700	898	2000	142	1,090	100	900	900	70
700×1,000	1,531	700	998	2000	142	1,190	100	900	900	70
700×1,100	1,624	700	1,098	2000	142	1,290	100	900	900	70
700×1,200	1,718	700	1,198	2000	142	1,390	100	900	900	70
700×1,300	1,811	700	1,298	2000	142	1,490	100	900	900	70
700×1,400	1,905	700	1,398	2000	142	1,590	100	900	900	70
700×1,500	1,999	700	1,498	2000	142	1,690	100	900	900	70
700×1,600	2,092	700	1,598	2000	142	1,790	100	900	900	70
700×1,700	2,186	700	1,698	2000	142	1,890	100	900	900	70
700×1,800	2,279	700	1,798	2000	142	1,990	100	900	900	70
700×1,900	2,373	700	1,898	2000	142	2,090	100	900	900	70
700×2,000	2,467	700	1,998	2000	142	2,190	100	900	900	70

10大型FX可変側溝(横断用 700シリーズ)基礎関連数量※横断用は均しコンクリートに配筋する(主筋D13-125ピッチ・配力筋D10-250ピッチ)。配力筋8本。縦断用の均しコンは無筋

(横断用 700シリーズ)基礎関連数量 ※横断用は均しコンクリートに配筋する(主筋D13-125ピッチ・配力筋D10-250ピッチ)。配力筋8本。縦断用の均しコンは無筋

大型FX可変側溝(横断用 700シリーズ)基礎関連数量 ※横断用は均しコンクリートに配筋する(主筋D13-125ピッチ・配力筋D10-250ピッチ)。配力筋8本。縦断用の均しコンは無筋
区分	幅(mm)	厚さ(mm)	面積/体積
基礎砕石	1,000	150	10.00㎡
均しコンクリート	1,000	150	1.500㎥

11大型FX可変側溝（横断用 800シリーズ）製品寸法単位：mm、重量：kg

横断用 800シリーズ製品寸法（単位：mm、重量：kg）

大型FX可変側溝（横断用 800シリーズ）製品寸法（単位：mm、重量：kg）
呼び名(幅×深)	重量	A	C	L	T	H	E	W	W1	D1
800×600	1,242	800	600	2000	150	800	100	1000	1000	70
800×700	1,335	800	700	2000	150	900	100	1000	1000	70
800×800	1,429	800	800	2000	150	1,000	100	1000	1000	70
800×900	1,522	800	900	2000	150	1,100	100	1000	1000	70
800×1,000	1,616	800	1,000	2000	150	1,200	100	1000	1000	70
800×1,100	1,710	800	1,100	2000	150	1,300	100	1000	1000	70
800×1,200	1,803	800	1,200	2000	150	1,400	100	1000	1000	70
800×1,300	1,897	800	1,300	2000	150	1,500	100	1000	1000	70
800×1,400	1,990	800	1,400	2000	150	1,600	100	1000	1000	70
800×1,500	2,084	800	1,500	2000	150	1,700	100	1000	1000	70
800×1,600	2,178	800	1,600	2000	150	1,800	100	1000	1000	70
800×1,700	2,271	800	1,700	2000	150	1,900	100	1000	1000	70
800×1,800	2,365	800	1,800	2000	150	2,000	100	1000	1000	70
800×1,900	2,458	800	1,900	2000	150	2,100	100	1000	1000	70
800×2,000	2,552	800	2,000	2000	150	2,200	100	1000	1000	70

12大型FX可変側溝(横断用 800シリーズ)基礎関連数量※基礎砕石厚200mm。横断用は均しコンクリートに配筋する(主筋D13-125ピッチ・配力筋D10-250ピッチ)。配力筋8本。縦断用の均しコンは無筋

(横断用 800シリーズ)基礎関連数量 ※基礎砕石厚200mm。横断用は均しコンクリートに配筋する(主筋D13-125ピッチ・配力筋D10-250ピッチ)。配力筋8本。縦断用の均しコンは無筋

大型FX可変側溝(横断用 800シリーズ)基礎関連数量 ※基礎砕石厚200mm。横断用は均しコンクリートに配筋する(主筋D13-125ピッチ・配力筋D10-250ピッチ)。配力筋8本。縦断用の均しコンは無筋
区分	幅(mm)	厚さ(mm)	面積/体積
基礎砕石	1,100	200	11.00㎡
均しコンクリート	1,100	150	1.650㎥

13大型FX可変側溝（横断用 900シリーズ）製品寸法単位：mm、重量：kg

横断用 900シリーズ製品寸法（単位：mm、重量：kg）

大型FX可変側溝（横断用 900シリーズ）製品寸法（単位：mm、重量：kg）
呼び名(幅×深)	重量	A	C	L	T	H	E	W	W1	D1
900×700	1,424	900	698	2000	162	910	100	1100	1100	70
900×800	1,517	900	798	2000	162	1,010	100	1100	1100	70
900×900	1,611	900	898	2000	162	1,110	100	1100	1100	70
900×1,000	1,704	900	998	2000	162	1,210	100	1100	1100	70
900×1,100	1,798	900	1,098	2000	162	1,310	100	1100	1100	70
900×1,200	1,892	900	1,198	2000	162	1,410	100	1100	1100	70
900×1,300	1,985	900	1,298	2000	162	1,510	100	1100	1100	70
900×1,400	2,079	900	1,398	2000	162	1,610	100	1100	1100	70
900×1,500	2,172	900	1,498	2000	162	1,710	100	1100	1100	70
900×1,600	2,266	900	1,598	2000	162	1,810	100	1100	1100	70
900×1,700	2,360	900	1,698	2000	162	1,910	100	1100	1100	70
900×1,800	2,453	900	1,798	2000	162	2,010	100	1100	1100	70
900×1,900	2,547	900	1,898	2000	162	2,110	100	1100	1100	70
900×2,000	2,640	900	1,998	2000	162	2,210	100	1100	1100	70

14大型FX可変側溝(横断用 900シリーズ)基礎関連数量※基礎砕石厚200mm。横断用は均しコンクリートに配筋する(主筋D13-125ピッチ・配力筋D10-250ピッチ)。配力筋9本。縦断用の均しコンは無筋

(横断用 900シリーズ)基礎関連数量 ※基礎砕石厚200mm。横断用は均しコンクリートに配筋する(主筋D13-125ピッチ・配力筋D10-250ピッチ)。配力筋9本。縦断用の均しコンは無筋

大型FX可変側溝(横断用 900シリーズ)基礎関連数量 ※基礎砕石厚200mm。横断用は均しコンクリートに配筋する(主筋D13-125ピッチ・配力筋D10-250ピッチ)。配力筋9本。縦断用の均しコンは無筋
区分	幅(mm)	厚さ(mm)	面積/体積
基礎砕石	1,200	200	12.00㎡
均しコンクリート	1,200	150	1.800㎥

15大型FX可変側溝（横断用 1000シリーズ）製品寸法単位：mm、重量：kg

横断用 1000シリーズ製品寸法（単位：mm、重量：kg）

大型FX可変側溝（横断用 1000シリーズ）製品寸法（単位：mm、重量：kg）
呼び名(幅×深)	重量	A	C	L	T	H	E	W	W1	D1
1,000×800	1,612	1000	798	2000	172	1,020	100	1200	1200	70
1,000×900	1,705	1000	898	2000	172	1,120	100	1200	1200	70
1,000×1,000	1,799	1000	998	2000	172	1,220	100	1200	1200	70
1,000×1,100	1,892	1000	1,098	2000	172	1,320	100	1200	1200	70
1,000×1,200	1,986	1000	1,198	2000	172	1,420	100	1200	1200	70
1,000×1,300	2,080	1000	1,298	2000	172	1,520	100	1200	1200	70
1,000×1,400	2,173	1000	1,398	2000	172	1,620	100	1200	1200	70
1,000×1,500	2,267	1000	1,498	2000	172	1,720	100	1200	1200	70
1,000×1,600	2,360	1000	1,598	2000	172	1,820	100	1200	1200	70
1,000×1,700	2,454	1000	1,698	2000	172	1,920	100	1200	1200	70
1,000×1,800	2,548	1000	1,798	2000	172	2,020	100	1200	1200	70
1,000×1,900	2,641	1000	1,898	2000	172	2,120	100	1200	1200	70
1,000×2,000	2,735	1000	1,998	2000	172	2,220	100	1200	1200	70

16大型FX可変側溝(横断用 1000シリーズ)基礎関連数量※基礎砕石厚200mm。横断用は均しコンクリートに配筋する(主筋D13-125ピッチ・配力筋D10-250ピッチ)。配力筋9本。縦断用の均しコンは無筋

(横断用 1000シリーズ)基礎関連数量 ※基礎砕石厚200mm。横断用は均しコンクリートに配筋する(主筋D13-125ピッチ・配力筋D10-250ピッチ)。配力筋9本。縦断用の均しコンは無筋

大型FX可変側溝(横断用 1000シリーズ)基礎関連数量 ※基礎砕石厚200mm。横断用は均しコンクリートに配筋する(主筋D13-125ピッチ・配力筋D10-250ピッチ)。配力筋9本。縦断用の均しコンは無筋
区分	幅(mm)	厚さ(mm)	面積/体積
基礎砕石	1,300	200	13.00㎡
均しコンクリート	1,300	150	1.950㎥

17大型可変蓋コンクリート蓋規格表単位：mm、重量：kg

大型可変蓋コンクリート蓋寸法図（記号は下の寸法表に対応） — 寸法図 — 大型可変蓋コンクリート蓋
記号 a・b・c・t・t1 が下表の列に対応します。

単位：mm、重量：kg

大型可変蓋コンクリート蓋規格表（単位：mm、重量：kg）
呼び名	a	b	c	t	t1	重量
700	752	744	655	140	110	190
800	852	844	755	150	120	231
900	952	944	855	160	130	277
1,000	1,052	1,044	955	170	140	326

18大型可変蓋グレーチング蓋（普通目）規格表単位：mm、重量：kg

大型可変蓋グレーチング蓋寸法図（記号は下の寸法表に対応） — 寸法図 — 大型可変蓋グレーチング蓋
記号 a・t・t1・t2・L が下表の列に対応します。

普通目規格表（単位：mm、重量：kg）

大型可変蓋グレーチング蓋（普通目）規格表（単位：mm、重量：kg）
呼び名	a	t	t1	t2	L	重量
700	750	135	60	75	795	62
800	850	145	75	70	795	70
900	948	155	125	30	795	103
1,000	1,048	165	125	40	795	115

19大型可変蓋グレーチング蓋（細目）規格表単位：mm、重量：kg

細目規格表（単位：mm、重量：kg）

大型可変蓋グレーチング蓋（細目）規格表（単位：mm、重量：kg）
呼び名	a	t	t1	t2	L	重量
700	750	135	50	85	795	78
800	850	145	55	90	795	95
900	948	155	125	30	795	126
1,000	1,048	165	125	40	795	140

20大型可変蓋レジコン蓋規格表単位：mm、重量：kg

大型可変蓋レジコン蓋寸法図（記号は下の寸法表に対応） — 寸法図 — 大型可変蓋レジコン蓋
記号 a・b・t・t1・j・k・L が下表の列に対応します。
