EDGE GUARD
エッジガード
積みブロック用 小口止め一体型製品

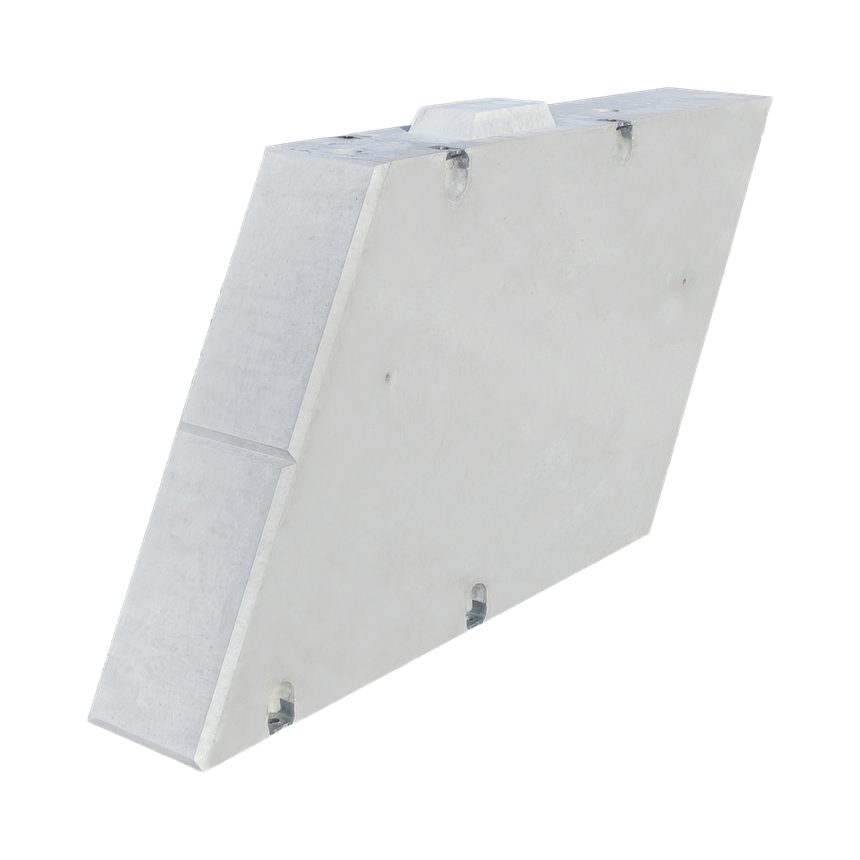

エッジガードは、手間のかかる小口止工をプレキャスト化した製品です。ブロック積擁壁などの端部（小口）を、型枠作業・コンクリート打設なしで、製品を積み上げてボルト連結するだけで仕上げられ、大幅な省力化・工期短縮が図れます。面板はハツリ模様・滑面のいずれも選べ、周辺の景観に調和します。コンクリート設計基準強度30N/mm²。オーダーメイド対応も可能です。
01特徴
省力化・工期短縮小口止工の型枠作業・コンクリート打設が不要。5分勾配・直高5.0m（積みブロック控長500mm想定）の工程比較で、現場打ち7.0日に対しエッジガードは1.2日。

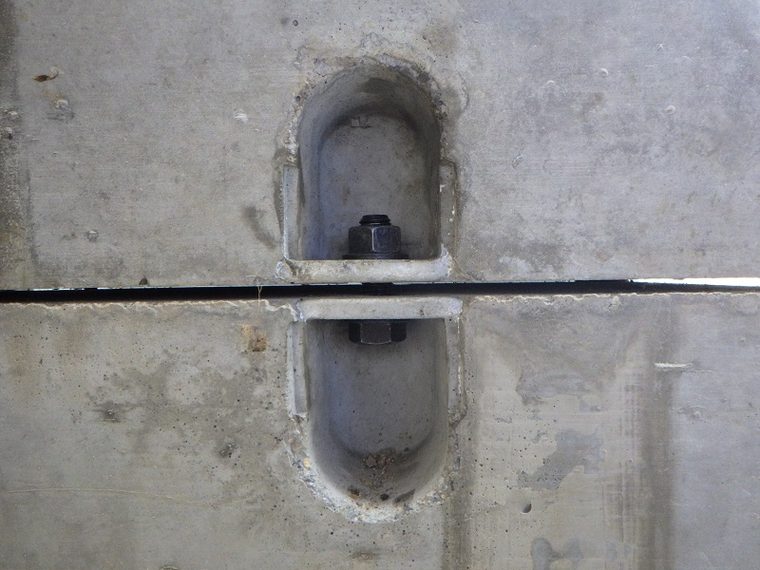

簡単施工製品を積み上げ、上部・下部をボルトで連結するだけ。
景観に配慮面板はハツリ模様・滑面から選べます。
オーダーメイド対応現場に合わせた規格製作にも対応します。
岩着対応最下層部にエッジガードを施工できない場合は、現場打箇所に予めYインサート（M16）を施工することで連結できます。接合部は高力ボルト（M16 F10T）等を使用します。
02用途・使い分け
- ブロック積擁壁・護岸の端部（小口）の仕上げ・保護に用います。従来の現場打ち小口止工を置き換え、省力化・工期短縮を図れます。
- 控え750mm以上の大型積みブロックに用います（ガーディアンⅡ＝控え750〜3,000mm）。控え500mmまでの積みブロックには小口止ブロックをご検討ください。
- 前面勾配1:0.5（5分）で、端部条件に応じて 前面長さ a=750〜1,500・標準／半高 の各規格を選定します。
03寸法規格（前面勾配1:0.5・単位：mm）
平面図・正面図・側面図。記号 a＝前面長さ、a1＝連結位置、b＝高さ（前面勾配1:0.5、単位mm）。
前面勾配1:0.5・単位：mm
| 名称 | a | a1 | b | 参考質量(kg) |
|---|---|---|---|---|
| エッジガード0.5-750 | 750 | 550（上下1箇所） | 1,000 | 546 |
| エッジガード0.5-1000 | 1,000 | 200 | 1,000 | 723 |
| エッジガード0.5-1250 | 1,250 | 450 | 1,000 | 900 |
| エッジガード0.5-1500 | 1,500 | 700 | 1,000 | 1,077 |
| エッジガード0.5-750（半高） | 750 | 550（上下1箇所） | 500 | 273 |
| エッジガード0.5-1000（半高） | 1,000 | 200 | 500 | 362 |
| エッジガード0.5-1250（半高） | 1,250 | 450 | 500 | 450 |
| エッジガード0.5-1500（半高） | 1,500 | 700 | 500 | 539 |
※記号 a・a1・b は寸法図に対応（単位mm・前面勾配1:0.5）。a＝前面長さ、a1＝連結位置、b＝高さ（標準1,000／半高500）。連結ボルトは上下各2箇所（a=750のみ上下各1箇所）。コンクリート設計基準強度30N/mm²。ねじ切り鉄筋は必要に応じて計上してください。
04施工手順

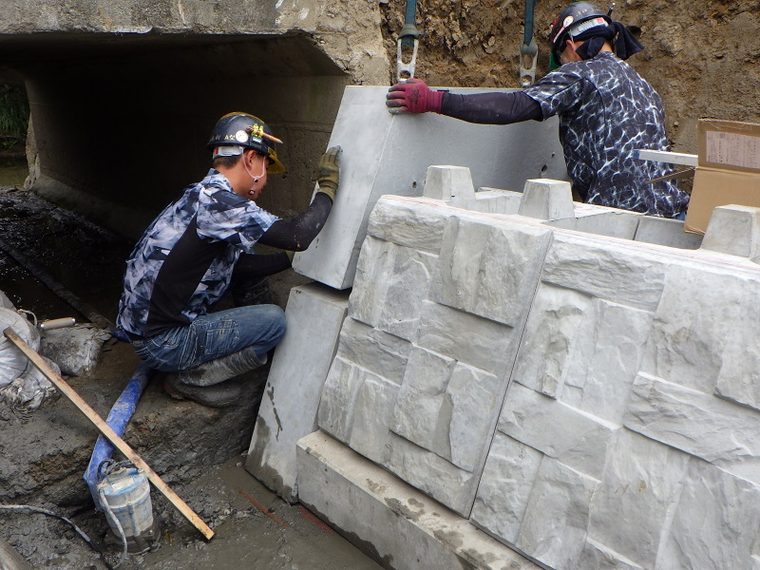

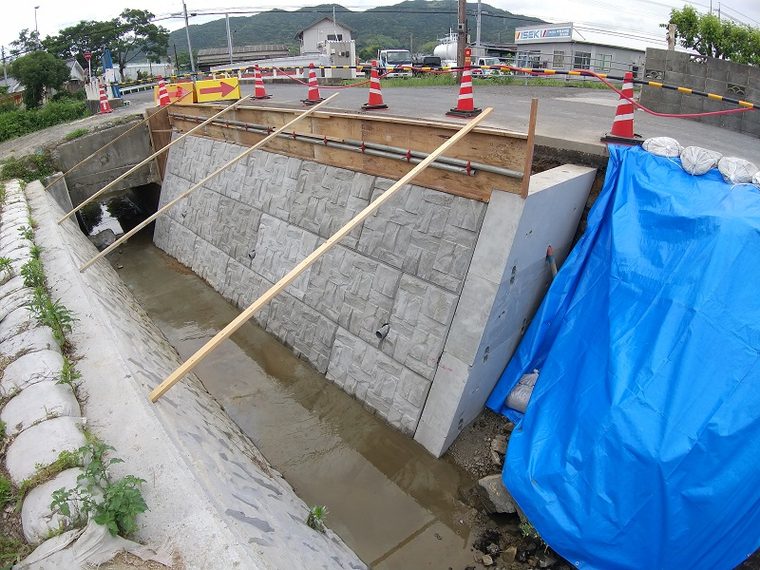

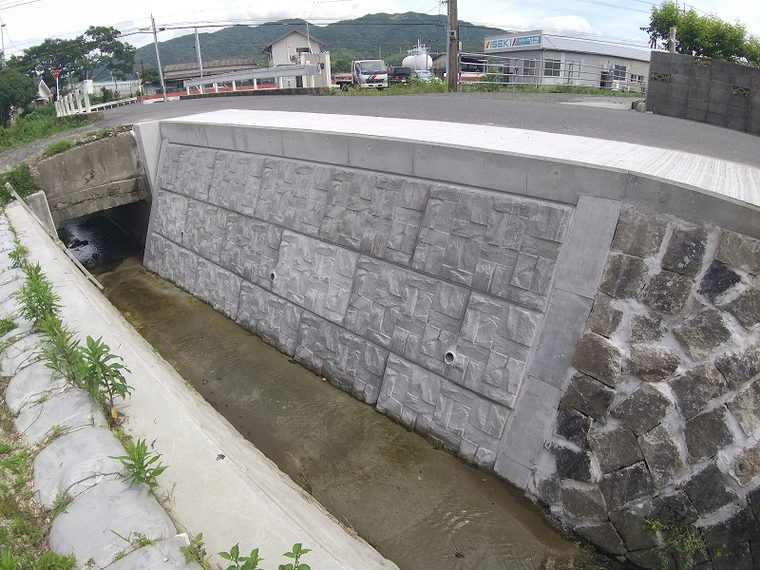

積みブロックの端部に製品を据え付け、上下をボルトで接合し、天端部を仕上げます。据付から仕上げまでが速く、工期短縮につながります。
