FR CROSSING

FR横断側溝

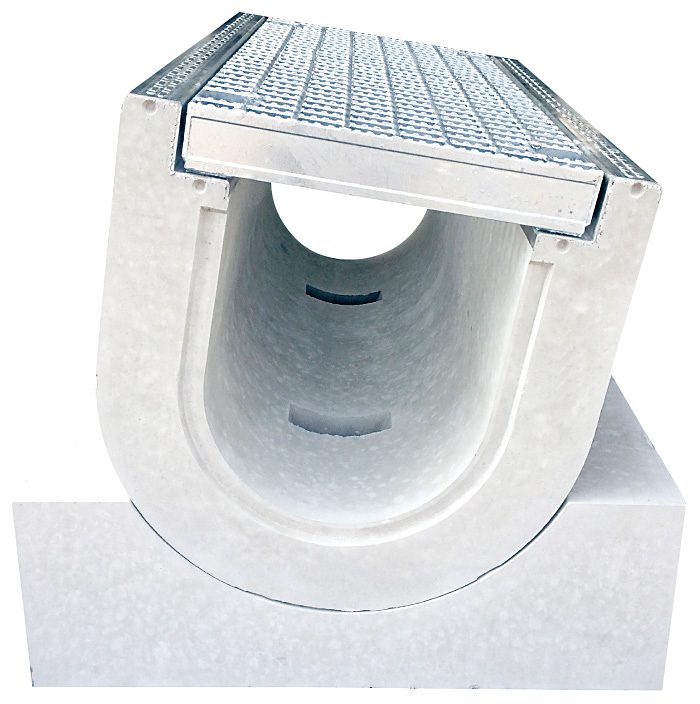

Name: FR横断側溝
Brand: 株式会社 池永セメント工業所

縦断勾配対応型・坂道横断側溝

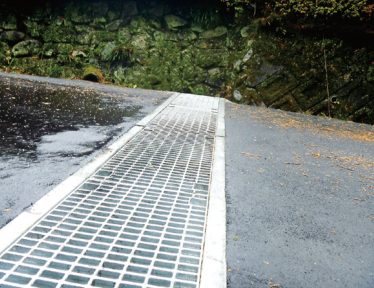

坂道（縦断勾配のある道路）を横断する側溝です。道路の縦断勾配に無段階で対応でき、縦断勾配15%まで対応可能です。坂道に通常の横断側溝を設置すると勾配の変化で車両走行時に衝撃が出てグレーチングやコンクリートの破損原因になりますが、FR横断側溝は坂道の勾配に合わせて設置できるため車両がスムーズに走行できます。

区分：側溝　／　工種：道路・排水・雨水大分県内組み合わせて使うFR桝選び分けるIGU

FX可変側溝(横断用)との違い

どちらも車道を横断する側溝ですが、FX可変側溝の横断用は自由勾配側溝の横断版（側溝内部の通水勾配を自由に調整）です。一方FR横断側溝は坂道そのものの縦断勾配に合わせて設置する坂道専用製品です。坂道での横断排水にはFR横断側溝、自由勾配での横断にはFX可変側溝横断用を選びます。

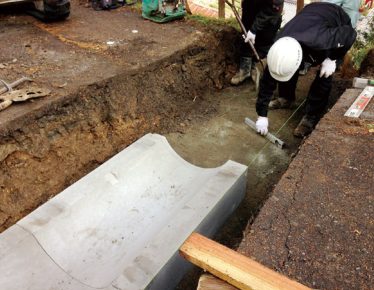

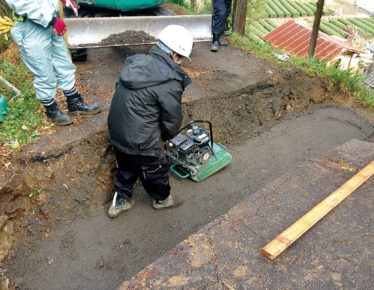

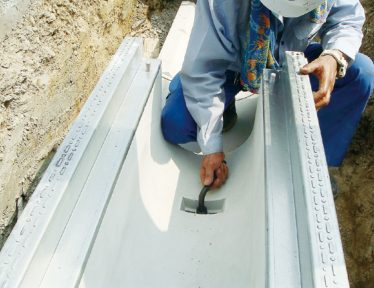

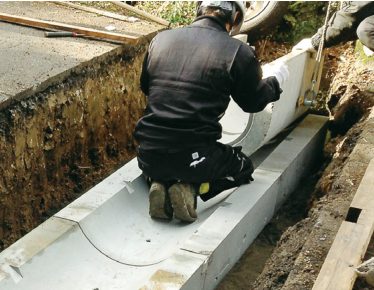

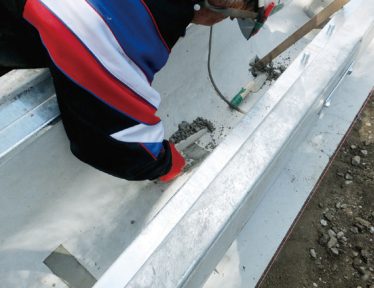

本体とベースを組み合わせて施工します。横断幅2.5m〜7.0mに対応し、本体（0.5m・1.0m）とベース（1.0m・1.5m）を組み合わせて必要な横断幅をつくります。グレーチングはイボイボグレーチング＋ゆるみ止めU-NUT、M22ボルト固定です。

01FR横断側溝本体寸法表※L欄・重量欄のカッコ内はL=500時の値。重量にグレーチング含まず単位：mm、重量：kg

FR横断側溝本体断面図・側面図寸法図（記号は下の寸法表に対応） — 寸法図 — FR横断側溝本体断面図・側面図
記号 a・b・c・d・d'・e・t・f・H・R1・R2・L が下表の列に対応します。

単位：mm、重量：kg※L欄・重量欄のカッコ内はL=500時の値。重量にグレーチング含まず

FR横断側溝本体寸法表（単位：mm、重量：kg）※L欄・重量欄のカッコ内はL=500時の値。重量にグレーチング含まず
呼び名	a	b	c	d	d'	e	t	f	H	R1	R2	L	製品重量
250A	250	460	295	50	55	105	60	100	455	125	230	1000(500)	229(115)
300A	300	520	355	55	55	110	65	105	525	150	260	1000(500)	295(148)
300B	300	520	455	55	55	110	65	105	625	150	260	1000(500)	348(174)
300C	300	520	555	55	55	110	65	105	725	150	260	1000(500)	401(201)
400A	400	630	460	60	55	115	80	110	650	200	315	1000(500)	423(212)
500A	500	750	580	70	55	125	85	120	785	250	375	1000(500)	588(294)

02FR横断用ベース寸法表※L欄・重量欄のカッコ内はL=1500時の値単位：mm、重量：kg

FR横断用ベース断面図・側面図寸法図（記号は下の寸法表に対応） — 寸法図 — FR横断用ベース断面図・側面図
記号 a・b・c・d・H・f・R1・L が下表の列に対応します。

単位：mm、重量：kg※L欄・重量欄のカッコ内はL=1500時の値

FR横断用ベース寸法表（単位：mm、重量：kg）※L欄・重量欄のカッコ内はL=1500時の値
呼び名	a	b	c	d	H	f	R1	L	製品重量
250用	404	560	115	78	215	100	235	1000(1500)	212(314)
300用	462	620	135	79	235	100	265	1000(1500)	245(368)
400用	554	730	160	88	260	100	320	1000(1500)	304(456)
500用	658	850	190	96	290	100	380	1000(1500)	378(567)
