Name: FR桝
Brand: 株式会社 池永セメント工業所

縦断勾配対応型・坂道用集水桝

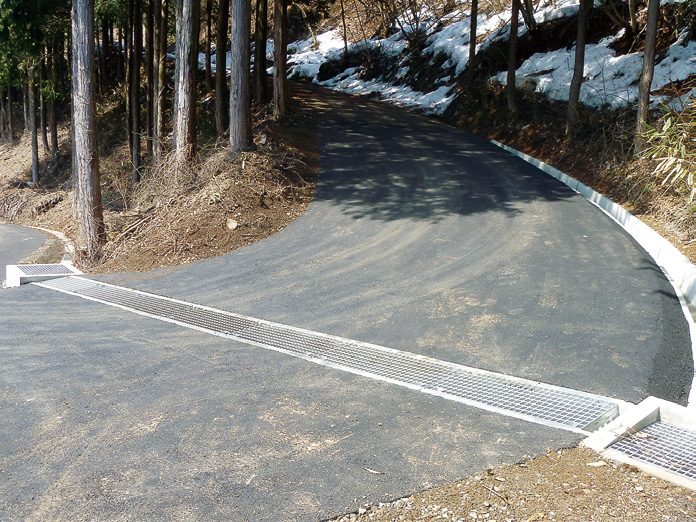

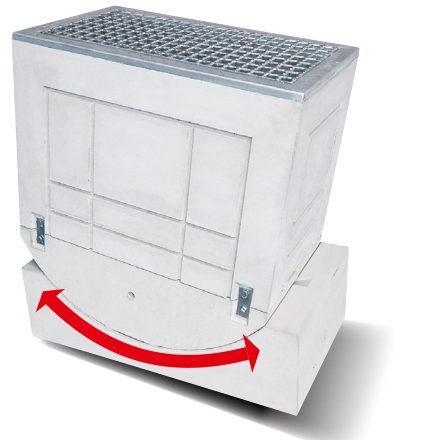

FR横断側溝とセットで使う坂道用の集水桝です。道路の縦断勾配に無段階で対応（縦断勾配15%まで対応可能）。坂道に通常の集水桝を設置すると側溝のカットや現場打ちが必要で、車両走行時の衝撃で破損原因になりますが、FR桝なら勾配変化なしで車両がスムーズに走行でき、工期短縮にもなります。本体・中間ベース・ベースを組み合わせて施工します。深さは記号S/A/B/C/D/E/Fで表され、Sが浅くFが深くなります。

区分：桝　／　工種：道路・排水・雨水大分県内組み合わせて使うFR横断側溝

01FR桝（坂道用集水桝）本体正方形寸法表※FR横断側溝用の集水桝。深さ記号S/A/B/C/D/E/Fで高さH'が変化単位：mm、重量：kg

FR桝本体正方形側面図・平面図寸法図（記号は下の寸法表に対応） — 寸法図 — FR桝本体正方形側面図・平面図
記号 A・A'・B・B'・H'・dA・dB・c・h・t が下表の列に対応します。

坂道用集水桝本体正方形寸法表（単位：mm、重量：kg）※FR横断側溝用の集水桝。深さ記号S/A/B/C/D/E/Fで高さH'が変化

FR桝（坂道用集水桝）本体正方形寸法表（単位：mm、重量：kg）※FR横断側溝用の集水桝。深さ記号S/A/B/C/D/E/Fで高さH'が変化
呼び名	A	A'	B	B'	H'	dA	dB	d'A	d'B	h	t	重量
300×300S	300	520	300	520	500	50	50	60	60	60	135	136
300×300A	300	520	300	520	600	50	50	60	60	60	135	164
300×300B	300	520	300	520	700	50	50	60	60	60	135	187
300×300C	300	520	300	520	800	50	50	60	60	60	135	211
300×300D	300	520	300	520	1000	50	50	60	60	60	155	308
300×300E	300	520	300	520	1200	50	50	60	60	60	155	360
300×300F	300	520	300	520	1400	50	50	60	60	60	155	411
400×400S	400	630	400	630	610	55	55	60	60	75	150	204
400×400A	400	630	400	630	710	55	55	60	60	75	150	236
400×400B	400	630	400	630	810	55	55	60	60	75	150	264
400×400C	400	630	400	630	910	55	55	60	60	75	170	358
400×400D	400	630	400	630	1110	55	55	60	60	75	170	424
400×400E	400	630	400	630	1310	55	55	60	60	75	170	489
400×400F	400	630	400	630	1510	55	55	60	60	75	170	552
500×500S	500	750	500	750	730	60	60	65	65	90	165	300
500×500A	500	750	500	750	830	60	60	65	65	90	165	338
500×500B	500	750	500	750	930	60	60	65	65	90	165	373
500×500C	500	750	500	750	1130	60	60	65	65	90	165	515
500×500D	500	750	500	750	1330	60	60	65	65	90	165	594
500×500E	500	750	500	750	1530	60	60	65	65	90	165	676
500×500F	500	750	500	750	1730	60	60	65	65	90	165	750

02FR桝（坂道用集水桝）本体長方形寸法表単位：mm、重量：kg

FR桝本体長方形側面図・平面図寸法図（記号は下の寸法表に対応） — 寸法図 — FR桝本体長方形側面図・平面図
記号 A・A'・B・B'・H'・dA・dB・c・h・t が下表の列に対応します。

坂道用集水桝本体長方形寸法表（単位：mm、重量：kg）

FR桝（坂道用集水桝）本体長方形寸法表（単位：mm、重量：kg）
呼び名	A	A'	B	B'	H'	dA	dB	d'A	d'B	h	t	重量
300×600S	300	520	600	820	500	50	50	60	60	60	135	211
300×600A	300	520	600	820	600	50	50	60	60	60	135	246
300×600B	300	520	600	820	700	50	50	60	60	60	135	281
300×600C	300	520	600	820	800	50	50	60	60	60	135	313
300×600D	300	520	600	820	1000	50	50	60	60	60	135	393
300×600E	300	520	600	820	1200	50	50	60	60	60	135	463
300×600F	300	520	600	820	1400	50	50	60	60	60	135	528
400×600S	400	630	600	820	610	50	50	65	60	75	150	281
400×600A	400	630	600	820	710	50	50	65	60	75	150	320
400×600B	400	630	600	820	810	50	50	65	60	75	150	359
400×600C	400	630	600	820	910	50	50	65	60	75	150	397
400×600D	400	630	600	820	1110	50	50	65	60	75	150	475
400×600E	400	630	600	820	1310	50	50	65	60	75	150	547
400×600F	400	630	600	820	1510	50	50	65	60	75	150	621
500×600S	500	750	600	820	730	50	50	75	60	90	165	361
500×600A	500	750	600	820	830	50	50	75	60	90	165	406
500×600B	500	750	600	820	930	50	50	75	60	90	165	448
500×600C	500	750	600	820	1130	50	50	75	60	90	165	534
500×600D	500	750	600	820	1330	50	50	75	60	90	165	619
500×600E	500	750	600	820	1530	50	50	75	60	90	165	696
500×600F	500	750	600	820	1730	50	50	75	60	90	165	777

03FR桝中間ベース寸法表単位：mm、重量：kg

FR桝中間ベース断面図・平面図寸法図（記号は下の寸法表に対応） — 寸法図 — FR桝中間ベース断面図・平面図
記号 A・A'・B・b1・b2・H・H'・c が下表の列に対応します。

単位：mm、重量：kg

FR桝中間ベース寸法表（単位：mm、重量：kg）
呼び名	A	A'	B	B'	H	H'	f	t	重量
300×300用	300	520	300	520	255	150	105	30	110
400×400用	400	630	400	630	255	145	110	30	138
500×500用	500	750	500	750	255	135	120	30	213
300×600用	300	520	600	820	255	150	105	30	157
400×600用	400	630	600	820	255	150	105	30	185
500×600用	500	750	600	820	255	150	105	30	216

04FR桝ベース寸法表単位：mm、重量：kg

FR桝ベース断面図・平面図寸法図（記号は下の寸法表に対応） — 寸法図 — FR桝ベース断面図・平面図
記号 A・A'・B・b1・b2・H・R・f・c が下表の列に対応します。

単位：mm、重量：kg

FR桝ベース寸法表（単位：mm、重量：kg）
呼び名	A	B	b1	b2	H	f	R	重量
300×300用	520	620	65	490	265	100	265	132
400×400用	630	730	79	572	265	100	330	192
500×500用	750	850	87	676	265	100	429	247
300×600用	520	920	93	733	265	100	490	199
400×600用	630	920	93	733	265	100	490	242
500×600用	750	920	93	733	265	100	490	288

05FR桝グレーチング重量（kg）※細目はゴムキャップ付き

kg※細目はゴムキャップ付き

FR桝グレーチング重量（kg）※細目はゴムキャップ付き
呼び名	長さ	普通目	細目
300×600用	716	24.4	33.6
