Name: IGU
Brand: 株式会社 池永セメント工業所

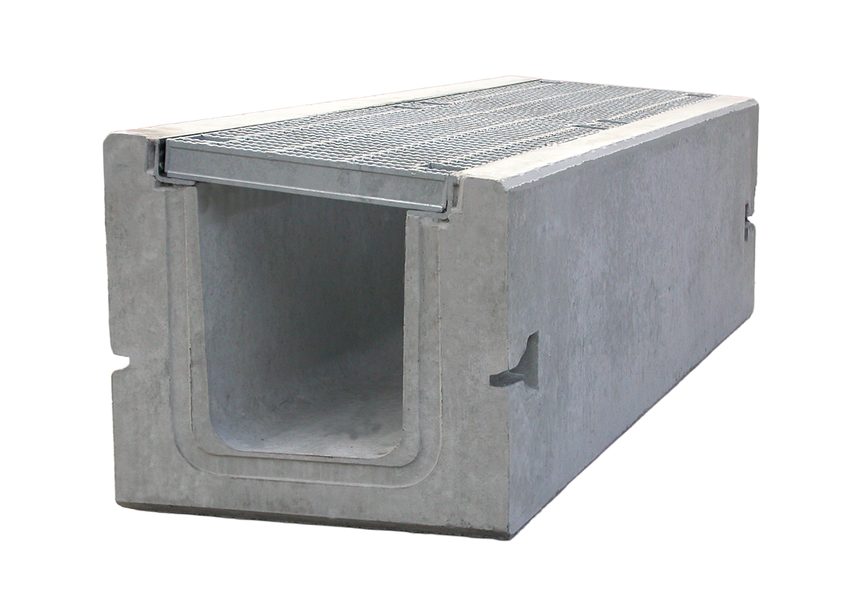

IGU

勾配型横断溝

T-25（車両荷重）

坂道を横断する側溝です。12%の勾配角度に対応し、坂道の勾配に合ったIGUを使うことで車両がスムーズに通過できます。側壁が垂直なため転圧が容易で施工後の肩落ちがなく、ボルト連結で強固、現場打ちと同程度の厚さがあります。勾配型・勾配可変型・フラット型・フラット可変型の4タイプがあります。グレーチングは越流防止グレーチング「スムーズレイン」(クロスバーからエンドプレートまでを10cm拡幅し越流・落下を抑制)を使用できます。

この製品の施工実績を見る

区分：側溝　／　工種：道路・排水・雨水全国選び分けるFR横断側溝

FR横断側溝・FX可変側溝(横断用)との関係

IGU・FR横断側溝はいずれも坂道(縦断勾配のある道路)を横断する側溝です。FX可変側溝の横断用は自由勾配側溝の横断版です。坂道横断にはIGUまたはFR横断側溝を用います。

01IGU 寸法表 W=250※重量は勾配型／可変型単位：mm、重量：kg、L=2,000、勾配0%＝フラット型

IGU 勾配型・勾配可変型断面図寸法図（記号は下の寸法表に対応） — 寸法図 — IGU 勾配型・勾配可変型断面図
記号 a・b・c・d1・d2・e・f・g・H・H1・k・k1・k2 が下表の列に対応します。

IGU フラット型・フラット可変型断面図寸法図（記号は下の寸法表に対応） — 寸法図 — IGU フラット型・フラット可変型断面図
記号 a・b・c・d1・d2・e・f・g・H・k・k1・k2 が下表の列に対応します。

単位：mm、重量：kg、L=2,000、勾配0%＝フラット型※重量は勾配型／可変型

IGU 寸法表 W=250（単位：mm、重量：kg、L=2,000、勾配0%＝フラット型）※重量は勾配型／可変型
呼びH	勾配	a	b	c	d1	d2	e	f	g	H1	H	i	k	重量(勾配型)	重量(可変型)
250	0%	520	250	54	81	81	135	100	520	440	440	290	250	688	672
250	2%	520	250	54	80	82	135	100	520	430	440	285	250	682	666
250	4%	520	250	54	79	83	135	100	520	419	440	279	250	674	658
250	6%	521	250	54	78	84	135	100	520	410	439	274	250	667	651
250	8%	522	250	54	77	85	135	100	520	399	439	269	250	660	644
250	10%	523	250	54	77	86	135	100	520	389	439	264	250	653	637
250	12%	524	250	54	76	87	135	100	520	379	439	258	250	646	630
350	0%	520	250	54	81	81	135	100	520	540	540	390	250	823	807
350	2%	520	250	54	80	82	135	100	520	530	540	385	250	817	801
350	4%	520	250	54	79	83	135	100	520	519	540	379	250	809	793
350	6%	521	250	54	78	84	135	100	520	510	539	374	250	802	786
350	8%	522	250	54	77	85	135	100	520	499	539	369	250	795	779
350	10%	523	250	54	77	86	135	100	520	489	539	364	250	788	772
350	12%	524	250	54	76	87	135	100	520	479	539	358	250	781	765
450	0%	520	250	54	81	81	135	100	520	640	640	490	250	958	942
450	2%	520	250	54	80	82	135	100	520	630	640	485	250	952	936
450	4%	520	250	54	79	83	135	100	520	619	640	479	250	944	928
450	6%	521	250	54	78	84	135	100	520	610	639	474	250	937	921
450	8%	522	250	54	77	85	135	100	520	599	639	469	250	930	914
450	10%	523	250	54	77	86	135	100	520	589	639	464	250	923	907
450	12%	524	250	54	76	87	135	100	520	579	639	458	250	916	900

02IGU 寸法表 W=300※重量は勾配型／可変型単位：mm、重量：kg、L=2,000、勾配0%＝フラット型

単位：mm、重量：kg、L=2,000、勾配0%＝フラット型※重量は勾配型／可変型

IGU 寸法表 W=300（単位：mm、重量：kg、L=2,000、勾配0%＝フラット型）※重量は勾配型／可変型
呼びH	勾配	a	b	c	d1	d2	e	f	g	H1	H	i	k	重量(勾配型)	重量(可変型)
300	0%	570	300	54	81	81	135	100	570	530	530	380	300	834	818
300	2%	570	300	54	80	82	135	100	570	519	530	374	300	826	810
300	4%	570	300	54	79	83	135	100	570	507	530	369	300	819	803
300	6%	571	301	54	78	84	135	100	570	496	529	363	300	811	795
300	8%	572	301	54	77	85	135	100	570	484	529	357	300	807	791
300	10%	573	301	54	77	86	135	100	570	473	529	351	300	796	780
300	12%	574	302	54	76	87	135	100	570	462	529	345	300	788	772
400	0%	570	300	54	81	81	135	100	570	630	630	480	300	969	953
400	2%	570	300	54	80	82	135	100	570	619	630	474	300	961	945
400	4%	570	300	54	79	83	135	100	570	607	630	469	300	954	938
400	6%	571	301	54	78	84	135	100	570	596	629	463	300	946	930
400	8%	572	301	54	77	85	135	100	570	584	629	457	300	942	926
400	10%	573	301	54	77	86	135	100	570	573	629	451	300	931	915
400	12%	574	302	54	76	87	135	100	570	562	629	445	300	923	907
500	0%	570	300	54	81	81	135	100	570	730	730	580	300	1104	1088
500	2%	570	300	54	80	82	135	100	570	719	730	574	300	1096	1080
500	4%	570	300	54	79	83	135	100	570	707	730	569	300	1089	1073
500	6%	571	301	54	78	84	135	100	570	696	729	563	300	1081	1065
500	8%	572	301	54	77	85	135	100	570	684	729	557	300	1077	1061
500	10%	573	301	54	77	86	135	100	570	673	729	551	300	1066	1050
500	12%	574	302	54	76	87	135	100	570	662	729	545	300	1058	1042

03IGU 寸法表 W=400※重量は勾配型／可変型単位：mm、重量：kg、L=2,000、勾配0%＝フラット型

単位：mm、重量：kg、L=2,000、勾配0%＝フラット型※重量は勾配型／可変型

IGU 寸法表 W=400（単位：mm、重量：kg、L=2,000、勾配0%＝フラット型）※重量は勾配型／可変型
呼びH	勾配	a	b	c	d1	d2	e	f	g	H1	H	i	k	重量(勾配型)	重量(可変型)
400	0%	670	400	54	81	81	135	140	670	670	670	465	400	1143	1118
400	2%	670	400	54	80	82	135	140	670	657	670	458	400	1134	1109
400	4%	671	401	54	79	83	135	140	670	643	670	451	400	1125	1100
400	6%	671	401	54	78	85	135	140	670	631	669	445	400	1116	1091
400	8%	672	402	54	77	86	135	140	670	617	669	438	400	1107	1082
400	10%	673	403	54	76	87	135	140	670	604	669	431	400	1098	1073
400	12%	675	404	54	75	89	135	140	670	591	669	424	400	1089	1064
500	0%	670	400	54	81	81	135	140	670	770	770	565	400	1278	1253
500	2%	670	400	54	80	82	135	140	670	757	770	558	400	1268	1243
500	4%	671	401	54	79	83	135	140	670	743	770	551	400	1260	1235
500	6%	671	401	54	78	85	135	140	670	731	769	545	400	1251	1226
500	8%	672	402	54	77	86	135	140	670	717	769	538	400	1242	1217
500	10%	673	403	54	76	87	135	140	670	704	769	531	400	1233	1208
500	12%	675	404	54	75	89	135	140	670	691	769	524	400	1224	1199
600	0%	670	400	54	81	81	135	140	670	870	870	665	400	1413	1388
600	2%	670	400	54	80	82	135	140	670	857	870	658	400	1403	1378
600	4%	671	401	54	79	83	135	140	670	843	870	651	400	1395	1370
600	6%	671	401	54	78	85	135	140	670	831	869	645	400	1386	1361
600	8%	672	402	54	77	86	135	140	670	817	869	638	400	1376	1351
600	10%	673	403	54	76	87	135	140	670	804	869	631	400	1368	1343
600	12%	675	404	54	75	89	135	140	670	791	869	624	400	1359	1334

04IGU 寸法表 W=500※重量は勾配型／可変型単位：mm、重量：kg、L=2,000、勾配0%＝フラット型

単位：mm、重量：kg、L=2,000、勾配0%＝フラット型※重量は勾配型／可変型

IGU 寸法表 W=500（単位：mm、重量：kg、L=2,000、勾配0%＝フラット型）※重量は勾配型／可変型
呼びH	勾配	a	b	c	d1	d2	e	f	g	H1	H	i	k	重量(勾配型)	重量(可変型)
500	0%	770	500	54	81	81	135	140	770	780	780	570	500	1354	1338
500	2%	770	500	54	80	82	135	140	770	765	780	562	500	1344	1328
500	4%	771	500	54	78	84	135	140	770	750	780	555	500	1333	1317
500	6%	771	501	54	77	85	135	140	770	734	779	547	500	1323	1307
500	8%	772	502	54	76	86	135	140	770	719	779	539	500	1313	1297
500	10%	774	503	54	75	88	135	140	770	704	779	531	500	1302	1286
500	12%	776	504	54	74	89	135	140	770	689	779	523	500	1292	1276
600	0%	770	500	54	81	81	135	140	770	880	880	670	500	1489	1473
600	2%	770	500	54	80	82	135	140	770	865	880	662	500	1478	1462
600	4%	771	500	54	78	84	135	140	770	850	880	655	500	1472	1456
600	6%	771	501	54	77	85	135	140	770	834	879	647	500	1458	1442
600	8%	772	502	54	76	86	135	140	770	819	879	639	500	1447	1431
600	10%	774	503	54	75	88	135	140	770	804	879	631	500	1437	1421
600	12%	776	504	54	74	89	135	140	770	789	879	623	500	1426	1410
700	0%	770	500	54	81	81	135	140	770	980	980	770	500	1623	1607
700	2%	770	500	54	80	82	135	140	770	965	980	762	500	1613	1597
700	4%	771	500	54	78	84	135	140	770	950	980	755	500	1602	1586
700	6%	771	501	54	77	85	135	140	770	934	979	747	500	1592	1576
700	8%	772	502	54	76	86	135	140	770	919	979	739	500	1582	1566
700	10%	774	503	54	75	88	135	140	770	904	979	731	500	1571	1555
700	12%	776	504	54	74	89	135	140	770	889	979	723	500	1561	1545

05IGU 寸法表 W=600※重量は勾配型／可変型単位：mm、重量：kg、L=2,000、勾配0%＝フラット型

単位：mm、重量：kg、L=2,000、勾配0%＝フラット型※重量は勾配型／可変型

IGU 寸法表 W=600（単位：mm、重量：kg、L=2,000、勾配0%＝フラット型）※重量は勾配型／可変型
呼びH	勾配	a	b	c	d1	d2	e	f	g	H1	H	i	k	重量(勾配型)	重量(可変型)
600	0%	914	600	54	103	103	157	150	914	900	900	670	600	1809	1792
600	2%	914	600	54	102	104	157	150	914	882	900	661	600	1792	1775
600	4%	915	600	54	100	106	157	150	914	865	900	652	600	1780	1763
600	6%	916	601	54	99	107	157	150	914	846	899	642	600	1764	1747
600	8%	917	602	54	97	109	157	150	914	828	899	634	600	1750	1733
600	10%	919	603	55	96	111	157	150	914	810	899	624	600	1735	1718
600	12%	921	604	55	95	113	157	150	914	791	899	615	600	1720	1703
700	0%	914	600	54	103	103	157	150	914	1000	1000	770	600	1965	1948
700	2%	914	600	54	102	104	157	150	914	982	1000	761	600	1948	1931
700	4%	915	600	54	100	106	157	150	914	965	1000	752	600	1936	1919
700	6%	916	601	54	99	107	157	150	914	946	999	742	600	1920	1903
700	8%	917	602	54	97	109	157	150	914	928	999	734	600	1906	1889
700	10%	919	603	55	96	111	157	150	914	910	999	724	600	1891	1874
700	12%	921	604	55	95	113	157	150	914	891	999	715	600	1876	1859
800	0%	914	600	54	103	103	157	150	914	1100	1100	870	600	2121	2104
800	2%	914	600	54	102	104	157	150	914	1082	1100	861	600	2104	2087
800	4%	915	600	54	100	106	157	150	914	1065	1100	852	600	2092	2075
800	6%	916	601	54	99	107	157	150	914	1046	1099	842	600	2076	2059
800	8%	917	602	54	97	109	157	150	914	1028	1099	834	600	2062	2045
800	10%	919	603	55	96	111	157	150	914	1010	1099	824	600	2047	2030
800	12%	921	604	55	95	113	157	150	914	991	1099	815	600	2032	2015

06IGU グレーチング寸法表（ボルト固定T-25）単位：mm、重量：kg

ボルト固定T-25（単位：mm、重量：kg）

IGU グレーチング寸法表（ボルト固定T-25）（単位：mm、重量：kg）
呼び名	幅	厚さ	長さ	重量
300用	400	50	993	20.4
400用	500	55	993	33.2
500用	600	60	993	43.3
600用	700	90	995	88.5

07IGU 基礎寸法表単位：mm

単位：mm

IGU 基礎寸法表（単位：mm）
呼び名	g	B
300用	570	670
400用	670	770
500用	794	900
600用	914	1,020

08規格・認定

T-25（車両荷重）

車両荷重区分 T-25 に対応しています。
