U GUTTER

U形側溝

Name: U形側溝
Brand: 株式会社 池永セメント工業所

JIS A5372

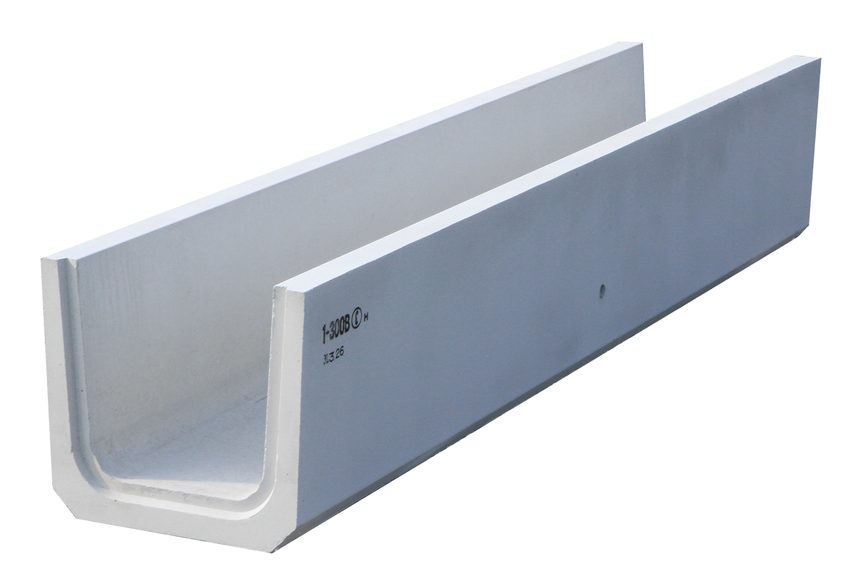

JIS A5372準拠の標準的なU字形コンクリート側溝です。呼び150〜600、本体長さL=600の標準品とL=2000の長尺品があります。蓋は1種（歩道用などの軽荷重）と2種（車道用などの重荷重）から選べます。

01用途・使い分け

蓋の選定：軽荷重（歩道・宅地内）には1種蓋、重荷重（車道・乗入部）には2種蓋を使用します。

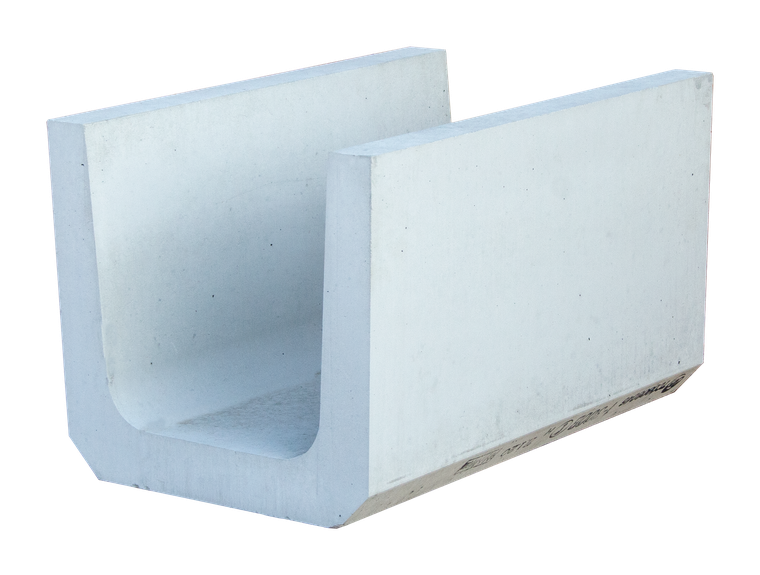

長さの選定：曲線部や取り回しを重視する場合はL=600、直線部で施工効率を重視する場合はL=2000をお選びください。
他製品との使い分け：自由勾配が必要な場合は自由勾配側溝（FX可変側溝）、坂道の横断にはFR横断側溝・IGU、走行騒音への対策が必要な車道にはRV-OTUをご検討ください。

JIS A5372本体寸法表（単位：mm、重量：kg）※L=600標準品とL=2000長尺品

U形側溝（JIS A5372）本体寸法表（単位：mm、重量：kg）※L=600標準品とL=2000長尺品
呼び名	a	b	c	d	e	f	g	r	L	製品重量(kg)
150	150	140	150	30	35	35	160	30	600	24
180	180	170	180	35	40	40	190	50	600	33
240	240	220	240	45	50	50	240	50	600	55
300A	300	260	240	50	60	60	300	50	600	71
300B	300	260	300	50	60	60	300	50	600	80
300C	300	260	360	50	60	60	300	50	600	94
360A	360	310	300	50	65	65	360	50	600	94
360B	360	310	360	50	65	65	360	50	600	105
450	450	400	450	55	70	70	430	70	600	139
600	600	540	600	70	80	80	600	70	600	196
150	150	140	150	30	35	35	160	30	2,000	80
180	180	170	180	35	40	40	190	50	2,000	110
240	240	220	240	45	50	50	240	50	2,000	190
300B	300	260	300	50	60	60	300	50	2,000	270
450	450	400	450	55	70	70	430	70	2,000	464
600	600	540	600	70	80	80	600	70	2,000	654

JIS A5372蓋寸法表（単位：mm、重量：kg）※1種=軽荷重・2種=重荷重

U形側溝（JIS A5372）蓋寸法表（単位：mm、重量：kg）※1種=軽荷重・2種=重荷重
種類	呼び名	b	b1	b2	t	t1	t2	L	r	製品重量(kg)
1種	150	210	35	75	35	30	5	600	15	13
1種	180	250	40	75	40	35	5	600	15	15
1種	240	330	50	90	45	40	5	600	15	25
1種	300	400	55	100	60	50	10	600	15	31
1種	360	460	55	120	65	55	10	600	18	47
1種	450	560	60	120	70	60	10	600	18	55
1種	600	740	75	150	75	65	10	600	18	78
2種	150	210	35	75	90	80	10	600	15	27
2種	180	250	40	75	90	80	10	600	15	31
2種	240	330	50	90	100	85	15	600	15	43
2種	300	400	55	100	100	85	15	600	15	58
2種	360	460	55	120	100	85	15	600	18	67
2種	450	560	60	120	120	100	20	600	18	98
2種	600	740	75	150	150	130	20	600	18	160

JIS A5372 に準拠しています。
