SR FENCE

SRフェンス

Name: SRフェンス
Brand: 株式会社 池永セメント工業所

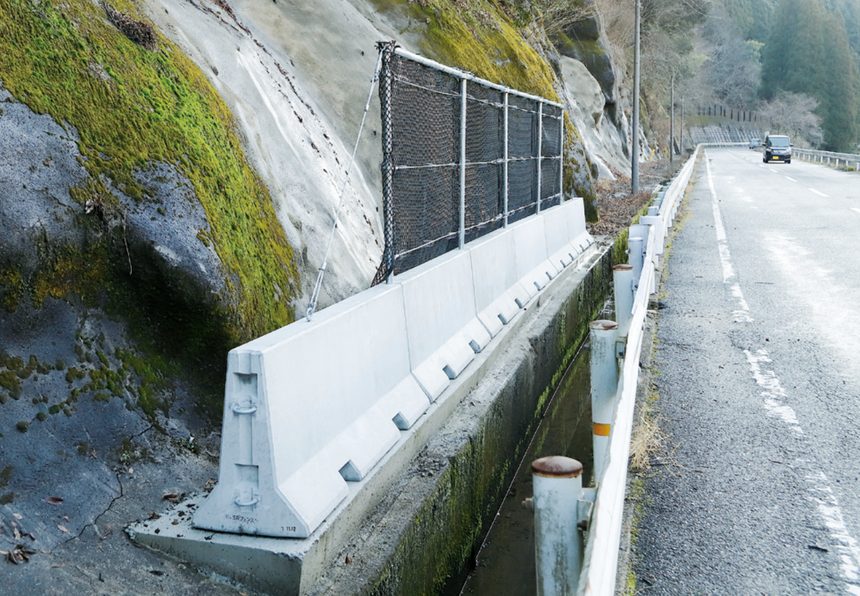

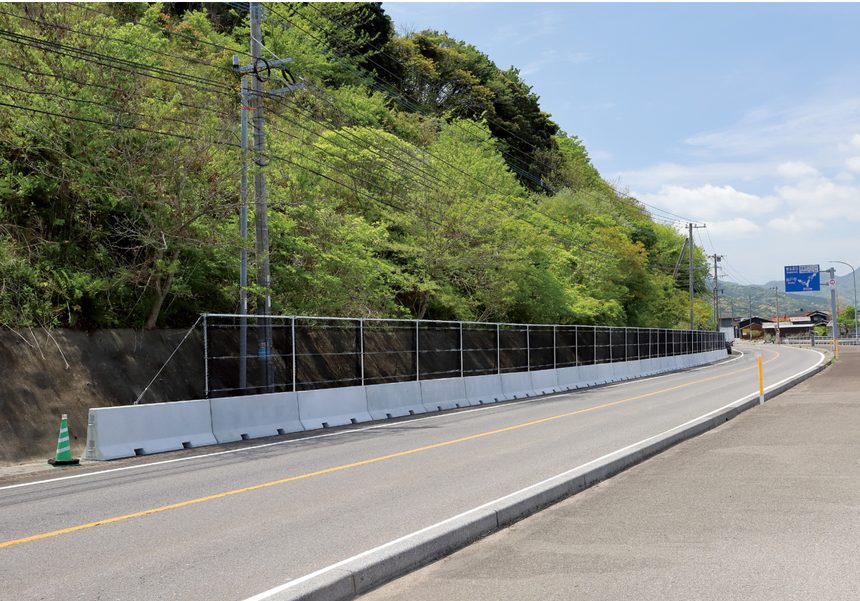

小規模落石防護柵 / Small Rockfall protection Fence

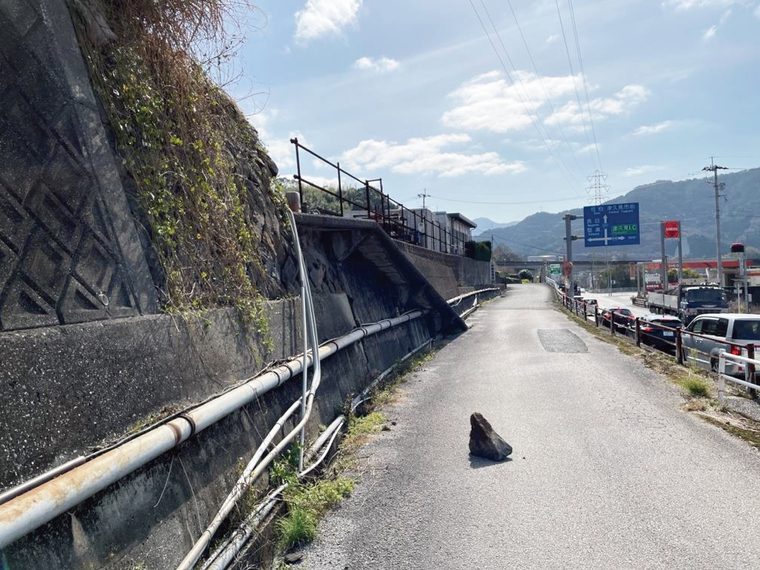

小規模落石を「道路沿いに置くだけ」で受け止める落石防護柵です（特許出願中）。山間地の道路では落石や土砂流出が頻発し、その大半は30cm角未満・運動エネルギー5kJ程度以下の小規模なものです。SRフェンスは道路斜面の法尻に二次製品のコンクリートブロック（基礎擁壁）を並べ、その連結部に差し込んだ支柱にワイヤロープとネット（軽量剛性繊維網）を張る構造で、運動エネルギー6kJレベル以下の落石を受け止めます。覆式ロックネットやストンガード等と違い用地買収・現地測量が不要で、危険箇所にすぐ設置でき、施工は1日〜数日で完了します。規格寸法表（サイズ展開）はなく、標準タイプ（全高2.3m・6.2kJ以下）と TypeH（全高3.0m・4.0kJ以下）の2タイプ＋現場延長で対応します。

この製品の施工実績を見る

区分：壁・柵　／　工種：砂防・治山・道路大分県・佐賀県・長崎県

01工法の特徴

施工性現地測量・用地測量が不要で危険箇所にすぐ設置可。製品を置くだけで1日〜数日で施工完了。特殊な施工技術が不要。阻止面のネットは軽量剛性繊維網で1人でも運搬可。

安全性可能吸収エネルギー6.2kJを実証実験で検証。高所作業や伐採等がなく施工時の安全性が高い。

経済性委託費・用地費が不要で経済的。通行規制時間が短く、ガードマン費や通行車輌の待ち時間等の社会的コストも低減。

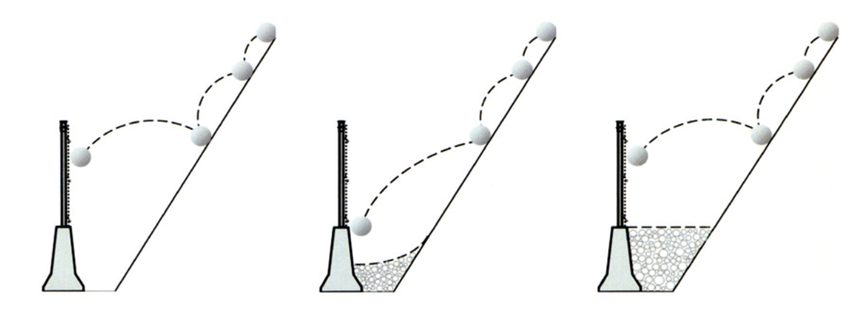

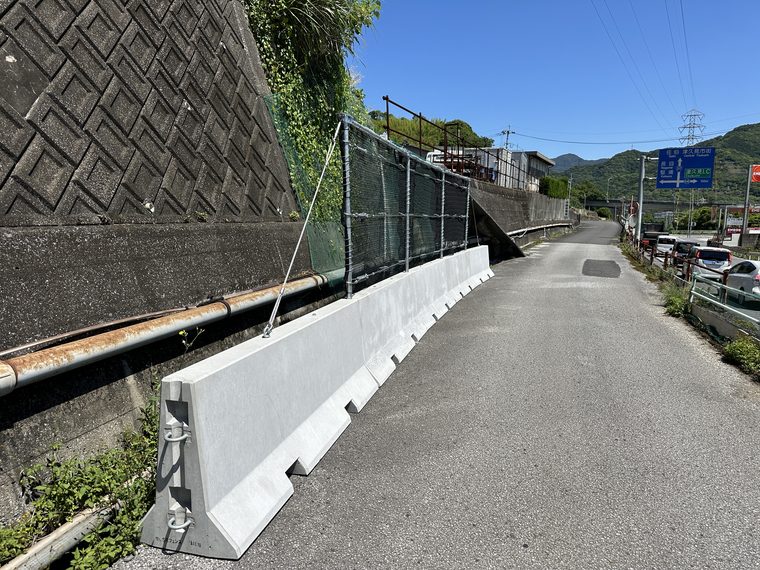

SRフェンス道路沿いに「置く」だけで落石防護 — 道路沿いに「置く」だけで落石防護

標準タイプ（全高2.3m・6.2kJ以下）

02適用条件・性能

適用範囲：運動エネルギー 6.2kJ以下 の落石（実証実験で確認）
対応する落石の目安：30cm角未満（≒5kJ程度以下）の小規模落石・小規模崩壊・落石混じり土砂
性能検証：工場内天井クレーンによる振り子方式試験。高さH=4.5mから質量m=141kgのコンクリート多面体重錘（SAEFL型）を衝突させ、支柱や阻止面（ネット）の変形により 6.2kJのエネルギー吸収性能 を確認
落石エネルギーは落下高さ・落石サイズ・斜面勾配で変わります。下表の目安と下記算出式で適用可否を確認してください

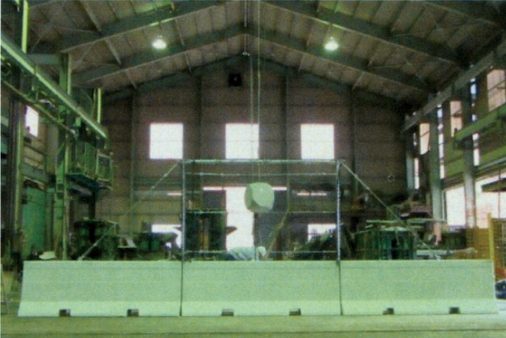

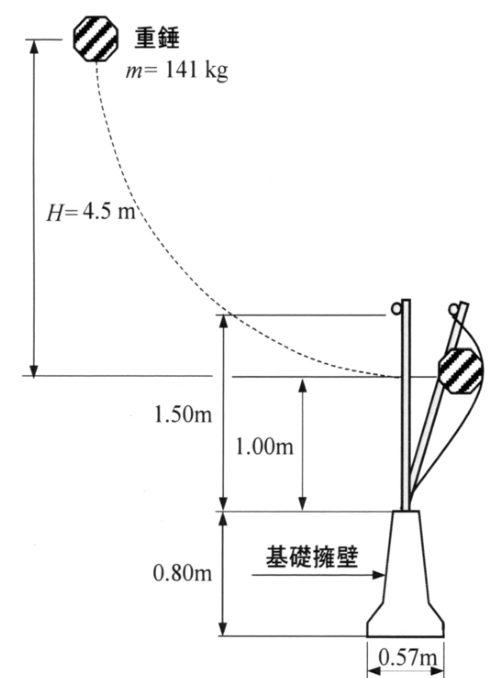

SRフェンス振り子式実験装置の概要図（H=4.5m・重錘141kg） — 振り子式実験装置の概要図（H=4.5m・重錘141kg）

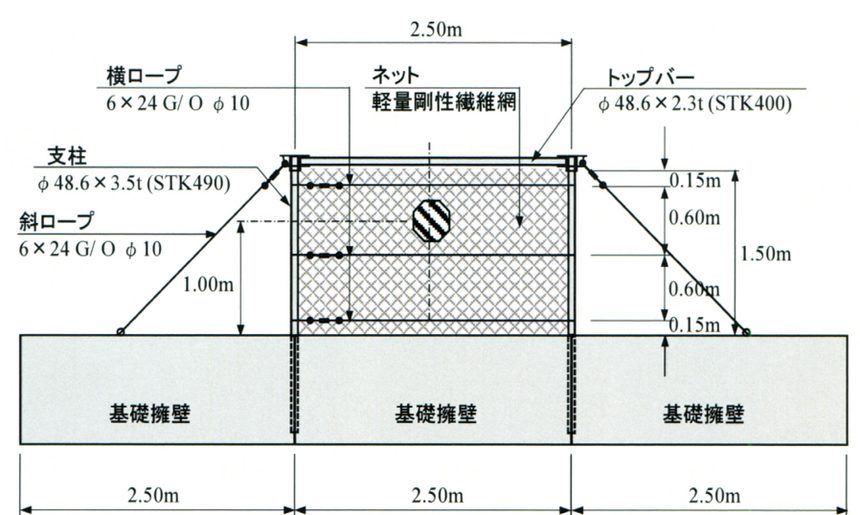

SRフェンス実験供試体の概要図（正面図・2.50m×3スパン） — 実験供試体の概要図（正面図・2.50m×3スパン）

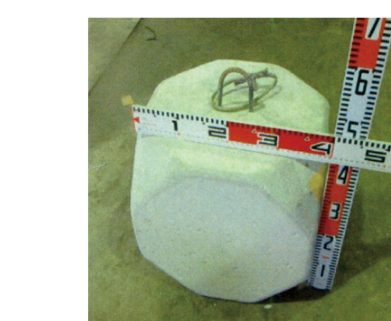

SRフェンス SAEFL型の重錘（141kg） — SAEFL型の重錘（141kg）

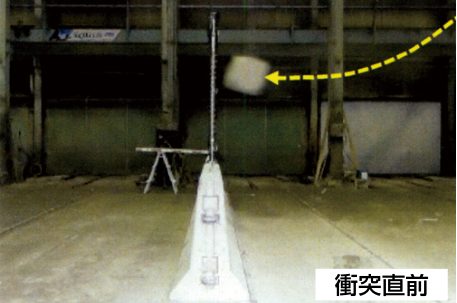

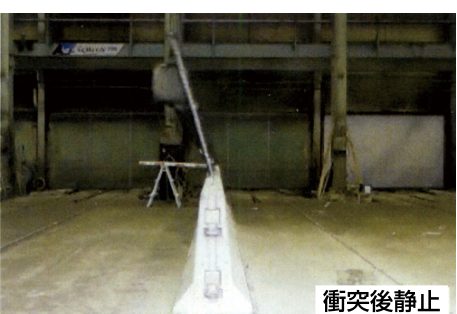

SRフェンス重錘衝突の瞬間（振り子方式・側面） — 重錘衝突の瞬間（振り子方式・側面）

03落石の運動エネルギー算出式出典：落石対策便覧 2017.12 p21

E ＝ (1+β)(1 − μ/tanθ)・m・g・H　　ただし (1+β)(1 − μ/tanθ) ≦ 1.0

E：落石の運動エネルギー／β：回転エネルギー係数（0.1）／μ：等価摩擦係数／θ：斜面勾配／m：落石の質量／g：重力加速度／H：落石の落下高さ

04落石エネルギーの目安（斜面勾配45°）等価摩擦係数μ=0.35単位：kJ・カタロググラフ読み取りの目安値／6.2kJ以下がSRフェンス適用範囲

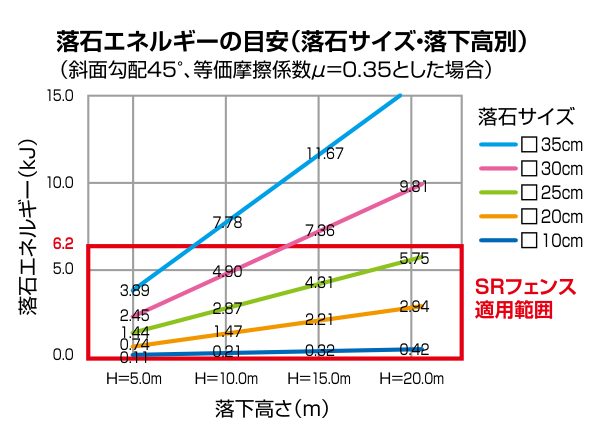

SRフェンス斜面勾配45°（μ=0.35） — 適用条件グラフ — 斜面勾配45°（μ=0.35）

斜面勾配45° ＜等価摩擦係数μ=0.35＞（単位：kJ・カタロググラフ読み取りの目安値／6.2kJ以下がSRフェンス適用範囲）

落石エネルギーの目安（斜面勾配45°）＜等価摩擦係数μ=0.35＞（単位：kJ・カタロググラフ読み取りの目安値／6.2kJ以下がSRフェンス適用範囲）
落石サイズ	H=5.0m	H=10.0m	H=15.0m	H=20.0m
35cm角	3.89	7.78	11.67	グラフ範囲外(>15)
30cm角	2.45	4.90	7.36	9.81
25cm角	1.44	2.87	4.31	5.75
20cm角	0.74	1.47	2.21	2.94
10cm角	0.11	0.21	0.32	0.42

05落石エネルギーの目安（斜面勾配55°）等価摩擦係数μ=0.35単位：kJ・カタロググラフ読み取りの目安値／6.2kJ以下がSRフェンス適用範囲

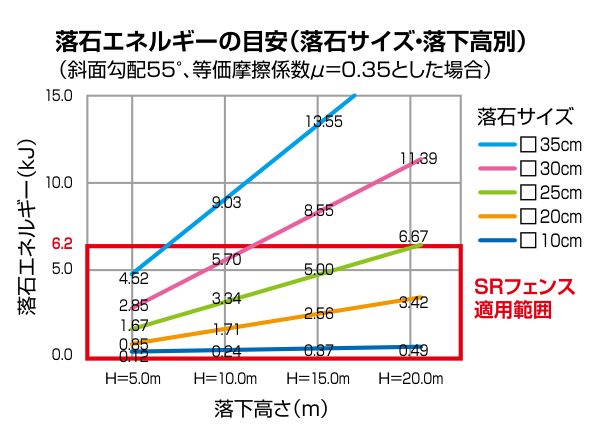

SRフェンス斜面勾配55°（μ=0.35） — 適用条件グラフ — 斜面勾配55°（μ=0.35）

斜面勾配55° ＜等価摩擦係数μ=0.35＞（単位：kJ・カタロググラフ読み取りの目安値／6.2kJ以下がSRフェンス適用範囲）

落石エネルギーの目安（斜面勾配55°）＜等価摩擦係数μ=0.35＞（単位：kJ・カタロググラフ読み取りの目安値／6.2kJ以下がSRフェンス適用範囲）
落石サイズ	H=5.0m	H=10.0m	H=15.0m	H=20.0m
35cm角	4.52	9.03	13.55	グラフ範囲外(>15)
30cm角	2.85	5.70	8.55	11.39
25cm角	1.67	3.34	5.00	6.67
20cm角	0.85	1.71	2.56	3.42
10cm角	0.12	0.24	0.37	0.49

06標準構造

防護柵（阻止面）高さ：1.50m（下から 150 + 600 + 600 + 150 mm の段構成）。横ロープ3段（下段・中段・上段）＋トップバー＋ネット
支柱スパン：2.50m（基礎擁壁1ブロック=2.50m単位で連結）。重錘衝突試験は2.50m×3スパンの供試体で実施
基礎擁壁：高さ800mm・底版幅570mm・参考重量1,330kg/個。道路斜面の法尻に並べ、支柱のロープガイドが山側を向くように設置
主要部材：支柱φ48.6×2.8t（STK500）、トップバーφ48.6×2.3t（STK400）、ネットは軽量剛性繊維網（NE-GM-25）。横ロープ・斜ロープは6×24 G/O φ10
材料セットの目安：防護柵5m分＝基礎擁壁10m分の材料

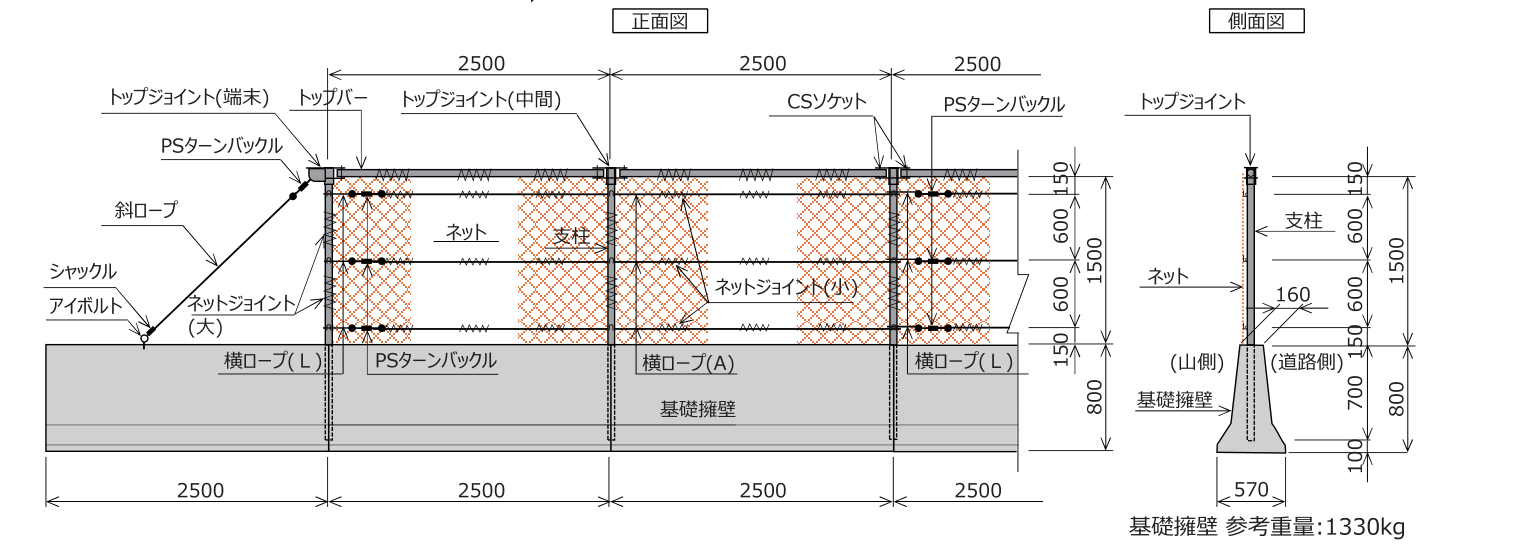

SRフェンス標準タイプ標準構造図（正面図・側面図）寸法図（記号は下の寸法表に対応） — 寸法図 — SRフェンス標準タイプ標準構造図（正面図・側面図）
SRフェンス標準タイプ（全高2.3m）の標準構造図。防護柵高さ1,500（下から150+600+600+150）・支柱スパン2,500・横ロープ3段＋トップバー＋ネット、基礎擁壁は高800・底版幅570・参考重量1,330kg/個（山側にロープガイド）。寸法は mm。

07使用材料（基礎擁壁）

基礎擁壁

使用材料（基礎擁壁）
部材	細別・仕様	規格・基準値
コンクリート	設計基準強度	σck=35N/mm²
コンクリート	設計曲げ圧縮応力度	σca=12.5N/mm²
コンクリート	許容せん断応力度	τa=0.52N/mm²
鉄筋	許容引張応力度	σsa=180N/mm²
鉄筋	許容せん断応力度	τsa=80N/mm²

08使用材料（防護柵）※仕様・内容は品質/性能向上のため変更する場合あり

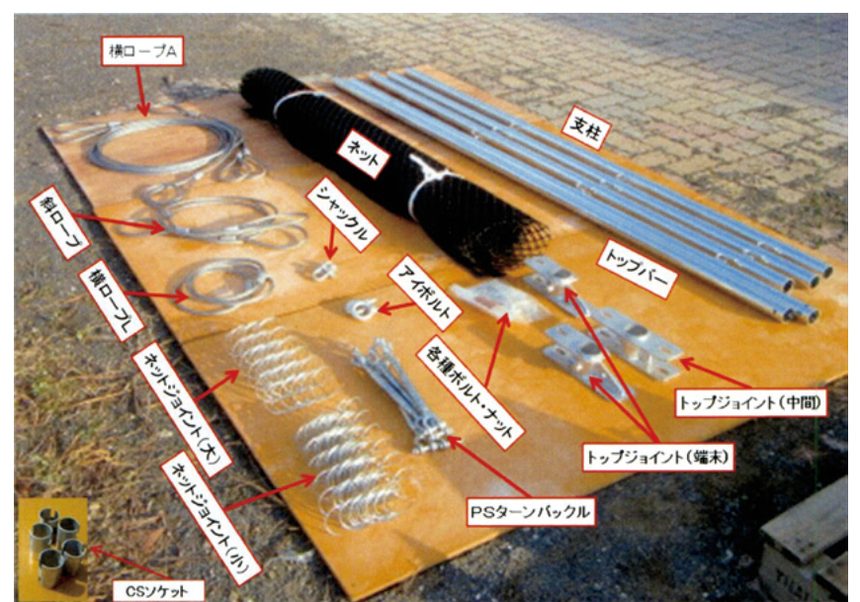

SRフェンス防護柵5m分（基礎擁壁10m分）の材料 — 使用材料 — 防護柵5m分（基礎擁壁10m分）の材料

防護柵※仕様・内容は品質/性能向上のため変更する場合あり

使用材料（防護柵）※仕様・内容は品質/性能向上のため変更する場合あり
部材	細別・仕様	規格・基準値
支柱	φ48.6×2.8t−2255	JIS G3444(STK500)／JIS G3112(SR235)／JIS H8641(HDZT49)
トップバー	φ48.6×2.3t−2380	JIS G3444(STK400)／JIS H8641(HDZT49)
トップジョイント（端末）	φ60.5×3.8t−65	JIS G3444(STK400)／JIS G3101(SS400)／JIS H8641(HDZT49)
トップジョイント（中間）	φ60.5×3.8t−65	JIS G3444(STK400)／JIS G3101(SS400)／JIS H8641(HDZT49)
横ロープA	6×24 G/O φ10 L4350（両端アイ加工）	JIS G3525
横ロープB	6×24 G/O φ10 L1850（両端アイ加工）	JIS G3525
横ロープL	6×24 G/O φ10 L350（ループ加工）	JIS G3525
斜ロープ	6×24 G/O φ10 L1700（両端アイ加工）	JIS G3525
PSターンバックル	W1/2" J&J	JIS G3101(SS490)／JIS H8641(HDZT49)
ネット	NE-GM-25 W1600×L2700	結節強度950N/本・引張強度21kN/m
ネットジョイント（大）	φ3.2×70×300	JIS G3506 硬鋼線材
ネットジョイント（小）	φ3.2×50×300	JIS G3506 硬鋼線材
シャックル	SC10	JIS G4501(S25C)／JIS H8641(HDZT77)
アイボルト	M16	JIS G3101(SS400)／JIS H8641(HDZT49)
CSソケット	φ42.7×2.3t−65	JIS G3444(STK400)／JIS H8641(HDZT49)

09施工手順

基礎擁壁の設置：設置基面を整正後、製品を片側から順番に設置。接続部は製品側面のループ鉄筋を上から見て支柱が入るように設置する。
防護柵の設置
1. 支柱の建て込み：支柱のロープガイドが山側を向くように設置。
2. 横ロープの仮設置：支柱先端から横ロープのアイ加工部を通してロープガイドに引っかけ、トップジョイント（端末・中間）を支柱に差し込む。
3. トップジョイントの設置：向きを隣の支柱方向に調整後、ボルトを仮締め。
4. トップバーの設置：トップバーとトップジョイントにCSソケットを挿入しボルト締め。次にトップジョイントのボルトを本締めして支柱に固定。
5. 斜ロープの設置：基礎擁壁のインサートにアイボルトをねじ込み、シャックルを介して斜ロープを取付。トップジョイントにPSターンバックルと斜ロープを接続し締め付けて張設。
6. 横ロープの締め付け・設置：横ロープAと横ロープLをPSターンバックルに接続し締め付けて張設。下段⇒上段⇒中段の順で実施。
7. ネットの取り付け：結束バンド（大）でネットをカーテン状に吊って位置調整→支柱部にも結束バンドで仮留め→重ね部は結束バンド（小）で縫合→番線でトップバー・支柱・横ロープに数箇所固定→最後にネットジョイントで縫合して完成。

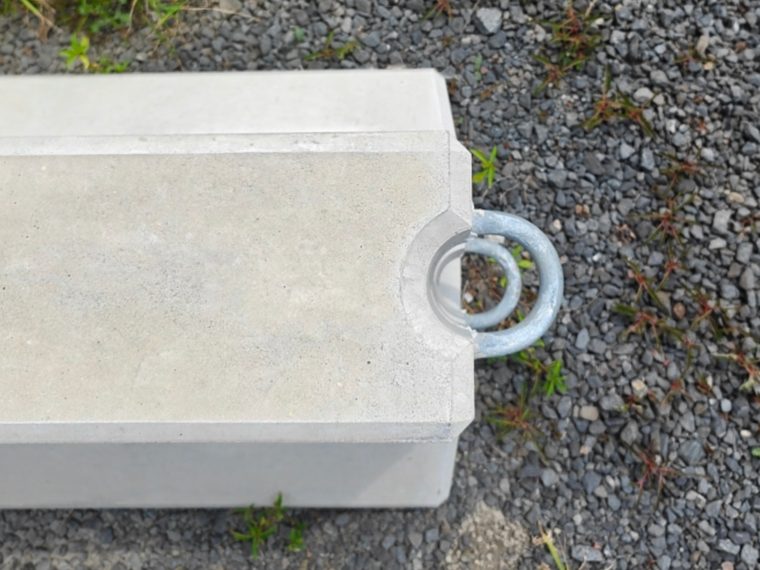

1 基礎擁壁の接続部（ループ鉄筋）

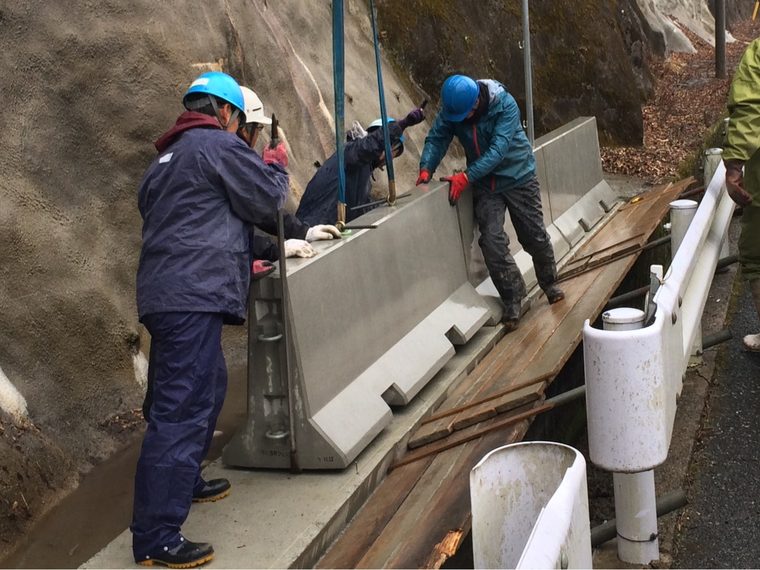

1 基礎擁壁の設置（据付）

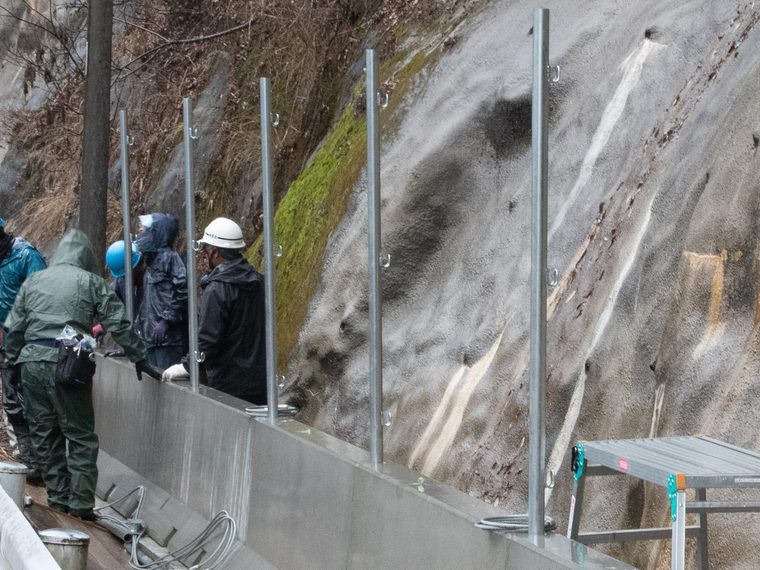

2-(1) 支柱の建て込み

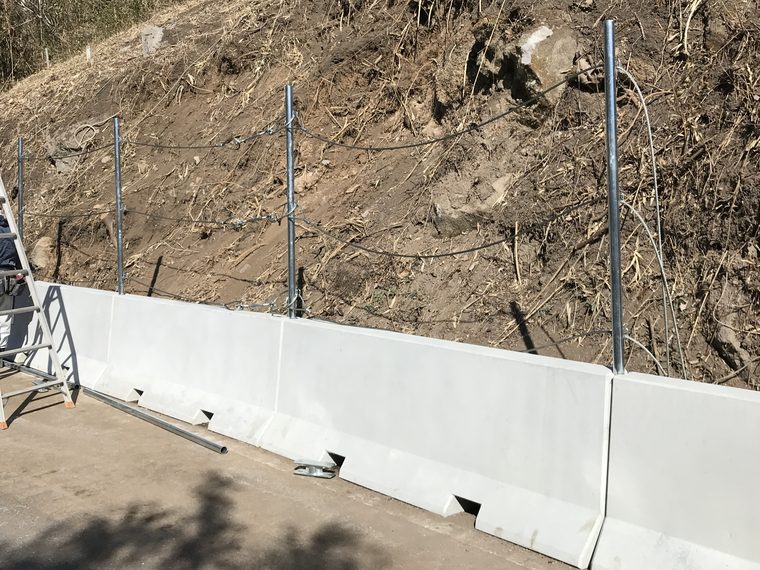

2-(2) 横ロープの仮設置

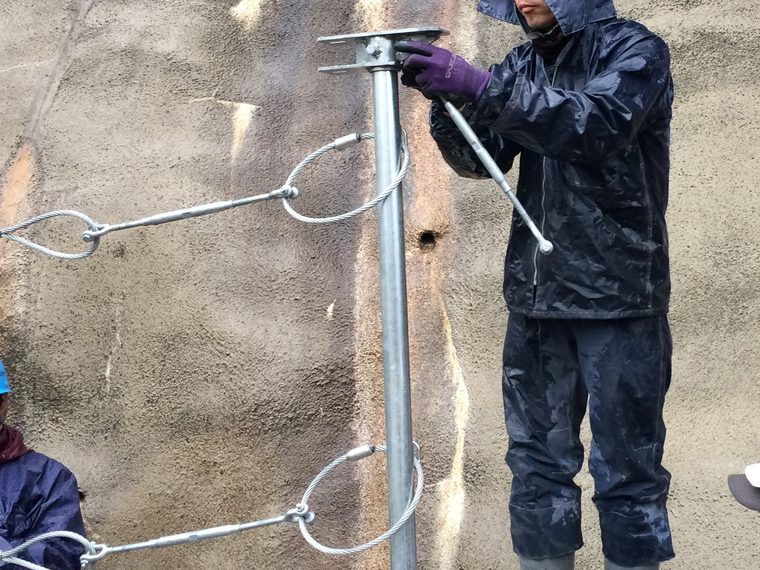

2-(3) トップジョイントの設置

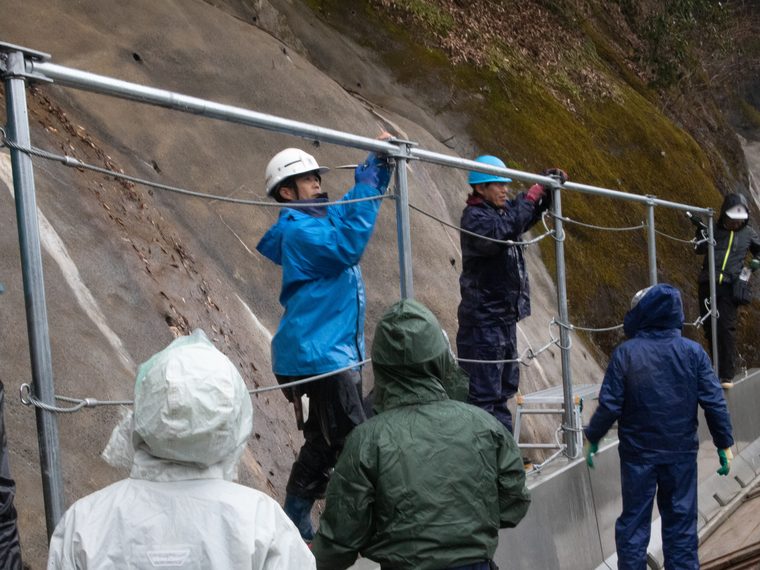

2-(4) トップバーの設置

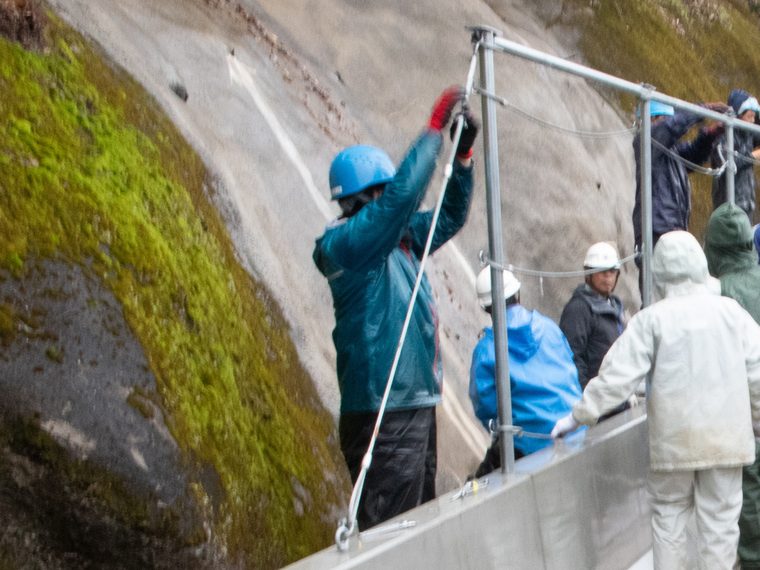

2-(5) 斜ロープの設置

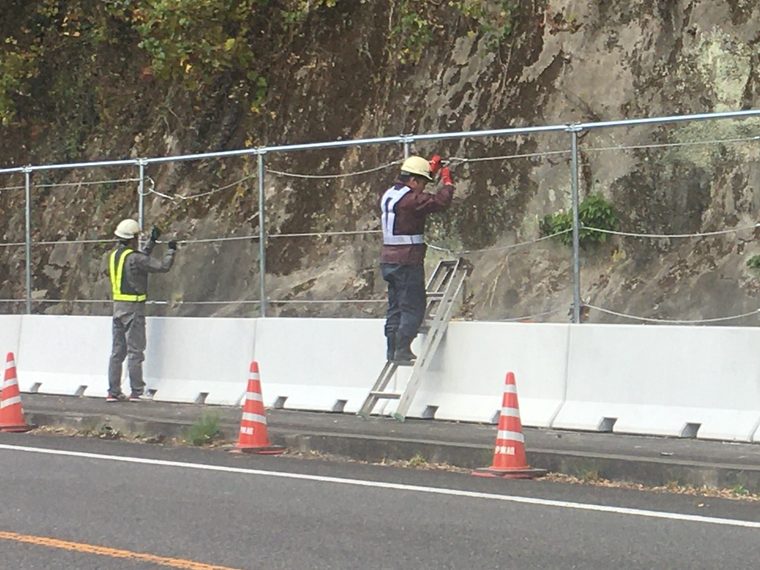

2-(6) 横ロープの締め付け

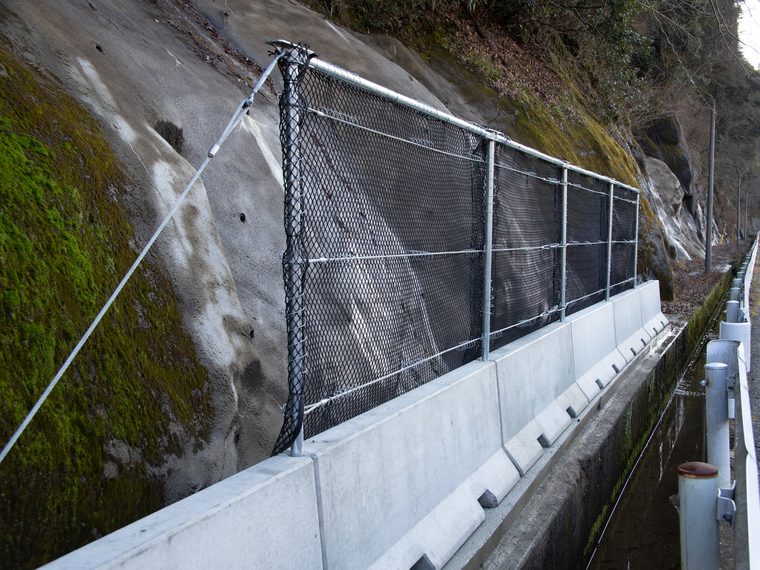

2-(7) ネットの取り付け

10設置歩掛（基礎擁壁設置工）100m当たり

基礎擁壁設置工（100m当たり）

設置歩掛（基礎擁壁設置工）（100m当たり）
名称	単位	数量	適用
世話役	人	2.0	—
特殊作業員	人	2.0	—
普通作業員	人	4.0	—
諸経費	式	1.0	—
トラッククレーン賃料	日	2.0	4.9t吊り
諸経費	%	4	—

11設置歩掛（防護柵設置工）100m当たり

防護柵設置工（100m当たり）

設置歩掛（防護柵設置工）（100m当たり）
名称	単位	数量
世話役	人	4.0
普通作業員	人	8.0
諸経費	%	5

TypeH（全高3.0m・4.0kJ以下）

SRフェンス"TypeH"は、プレキャスト車両用防護壁の上に軽量剛性繊維網を使用した阻止面を組み合わせた、全高3.0mの落石防護柵です。実物規模の性能検証実験（振り子方式・重錘104kg・落下高4m）により、運動エネルギー4.0kJ以下の小規模落石や小規模な崩壊土砂を受け止めることを確認しています。標準タイプ（全高2.3m・6.2kJ以下）より阻止面が高く、落石に加えて崩壊土砂の捕捉にも適します。

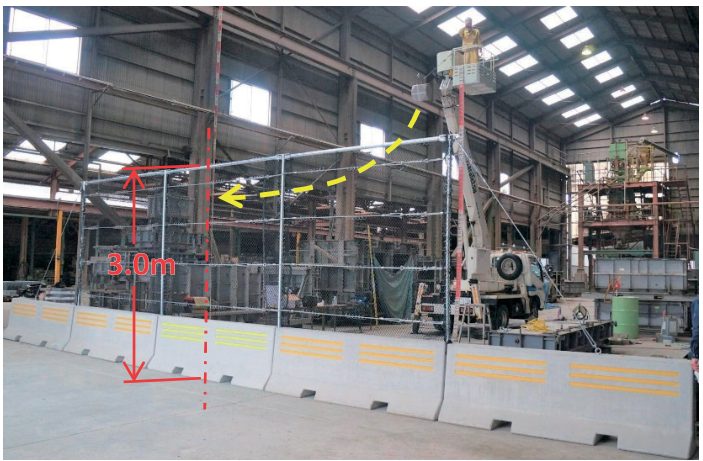

SRフェンス性能検証実験（振り子式）全景重錘104kg・落下高4m — 性能検証実験（振り子式）全景重錘104kg・落下高4m

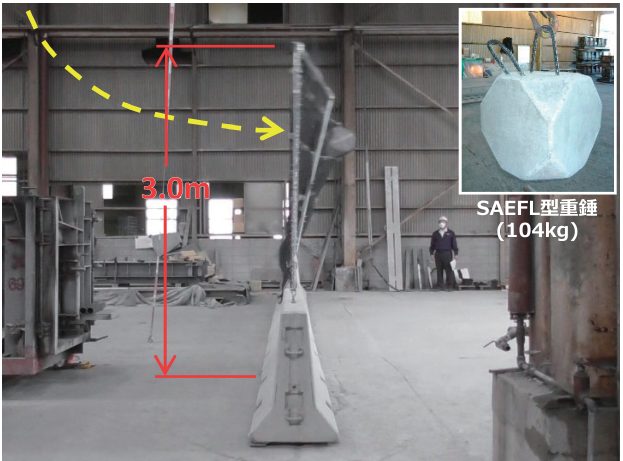

SRフェンス性能検証実験（振り子式）側面／SAEFL型重錘104kg — 性能検証実験（振り子式）側面／SAEFL型重錘104kg

12TypeH 工法の特徴

用地買収が不要で、危険箇所に製品を設置するだけなので1〜2日で施工が完了します。
特殊な施工技術が不要な部材構造としているため簡単に施工できます。
施工時の通行規制等の時間が短いため、社会的コストが減少します。

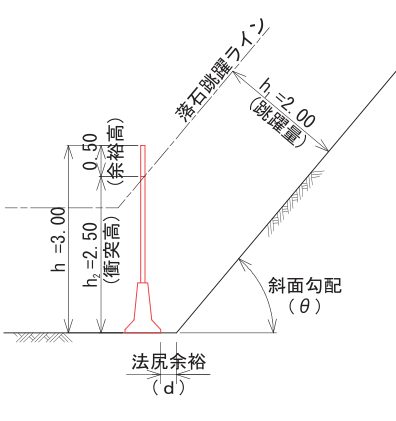

13TypeH 設置条件（落石跳躍ラインによる法尻余裕）

落石跳躍ラインによる法尻余裕

TypeH 設置条件（落石跳躍ラインによる法尻余裕）
斜面勾配θ	法尻余裕d
45°	5cm
50°	25cm
55°	43cm
60°	61cm
65°	78cm
70°	96cm

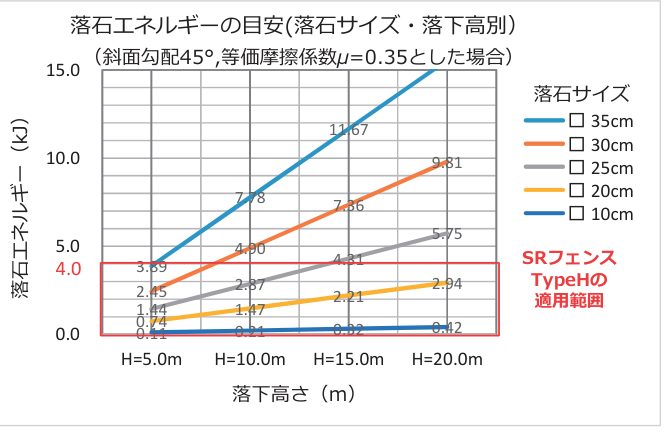

SRフェンス落石エネルギーの目安（TypeH適用範囲4.0kJ） — 適用条件グラフ — 落石エネルギーの目安（TypeH適用範囲4.0kJ）

14TypeH 標準構造

防護柵（阻止面）高さ：2.20m（下から 200 + 600 + 600 + 600 + 200 mm の段構成）。全高3.00m（基礎擁壁800＋フェンス2200）
支柱スパン：2.50m（基礎擁壁1ブロック=2.50m単位で連結）。基礎擁壁の参考質量1,330kg/個
ネット：NE-GM-25 W2300×L2700（標準タイプ W1600 より縦長）。支柱・斜ロープも全高に合わせて延長
適用範囲：運動エネルギー4.0kJ以下（標準タイプの45°エネルギー目安表を参照／TypeHの適用範囲は4.0kJ）

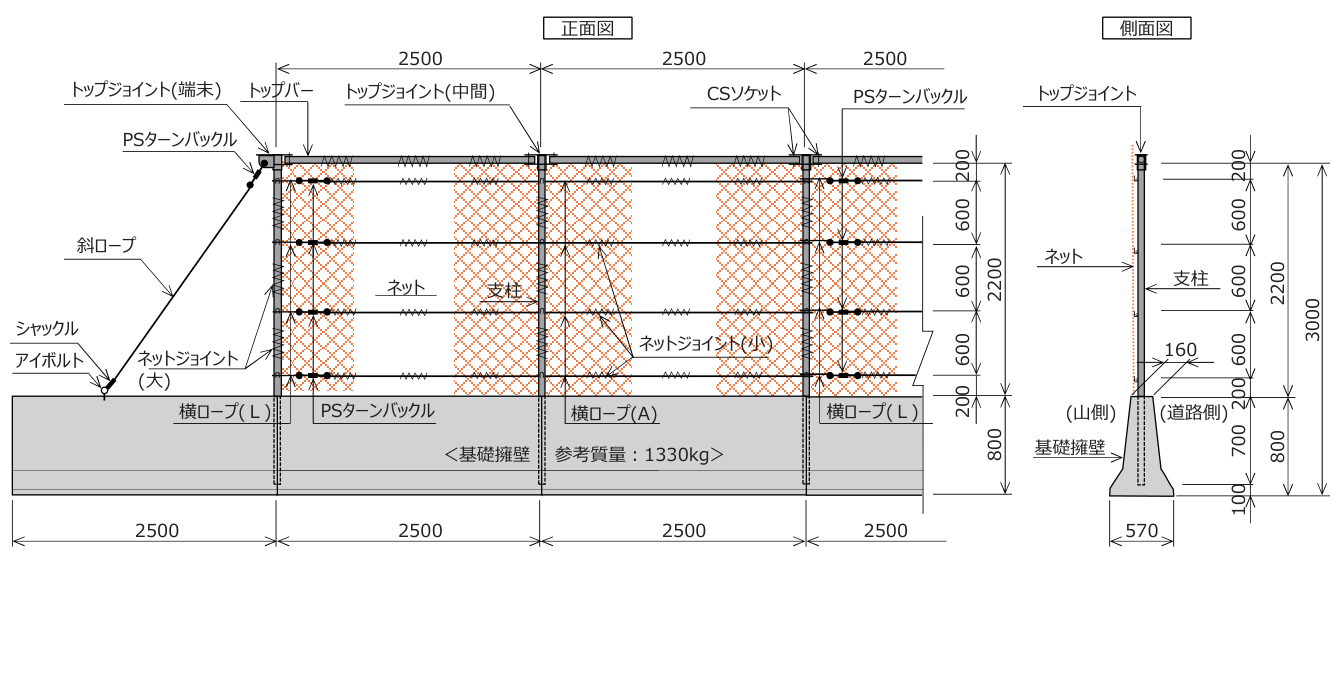

SRフェンス TypeH 標準構造図（正面図・側面図）寸法図（記号は下の寸法表に対応） — 寸法図 — SRフェンス TypeH 標準構造図（正面図・側面図）
SRフェンス TypeH（全高3.0m）の標準構造図。阻止面高さ2,200（下から200+600+600+600+200）・全高3,000（基礎擁壁800＋フェンス2,200）・支柱スパン2,500・基礎擁壁参考質量1,330kg/個。寸法は mm。

15TypeH 使用材料（防護柵）※仕様・内容は品質/性能向上のため変更する場合あり
