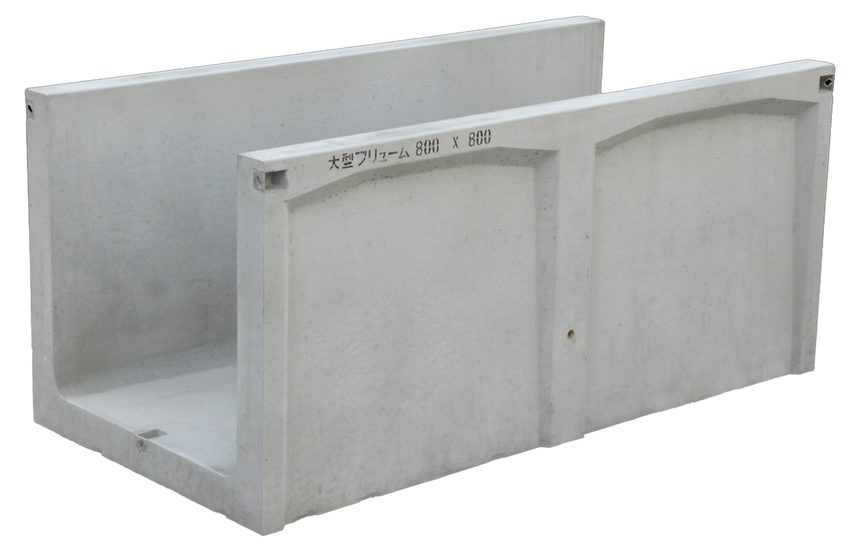

LARGE FLUME

大型フリューム

大型三面水路 T-25・T-6

T-25（車両荷重）

大型の三面水路（フリューム）です。上載荷重で2つの荷重グレードがあります：T-25（重荷重）q=10kN/㎡ と T-6（軽荷重）q=3kN/㎡。T-25は呼びB×H 600×600〜2,000×2,000の215サイズ（高さH=600〜2,000を100mmピッチ、水路幅B=600〜2,000を100mmピッチ。ただしB=600はH=1,000まで）。T-6は600×600〜1,500×1,200の50サイズ（同寸法でも軽く、底版厚fが薄い。例：600×600でT-25=789kg／T-6=635kg）。型枠としてはT-6もB=2,000まで対応できます。製品長はいずれもL=2,000。標準設計はどちらも土の単位体積重量γ=18kN/㎥・せん断抵抗角φ=30°・クーロン土圧式によります（現場条件が異なる場合は要検討）。基礎工の数量は各荷重グレードの別表（10m当り）を参照。用途に応じてまず荷重区分（T-25／T-6）を選定してください。

区分：水路　／　工種：農業土木・排水・雨水・河川・護岸全国

01用途・使い分け

大断面の三面水路です。荷重に応じて、車道・重荷重にはT-25（q=10kN/㎡）、軽荷重にはT-6（q=3kN/㎡。同寸法でも軽量で経済的）をお選びください。
水路幅は100mmピッチで製作できます。農業用の小〜中断面にはベンチフリュームをご検討ください。

T-25（重荷重）本体寸法表（高さ別・全215サイズ）

水路幅Bは100mmピッチで製作できます。高さHごとに表を分けています。d=100・d1=50・製品長L=2,000は全サイズ共通です。

02高さ H=600（B=600〜2,000・15サイズ）d2=70・e=103・f=100・W1=W単位：mm、重量：kg

大型フリューム本体断面図（T-25・T-6共通）寸法図（記号は下の寸法表に対応） — 寸法図 — 大型フリューム本体断面図（T-25・T-6共通）
記号 B・H・W・d・d1・d2・e・f・B1・W1 が下表の列に対応します。

B=600〜2,000・15サイズ＜d2=70・e=103・f=100・W1=W＞（単位：mm、重量：kg）

高さ H=600（B=600〜2,000・15サイズ）＜d2=70・e=103・f=100・W1=W＞（単位：mm、重量：kg）
呼び名(B×H)	B	B1	W	W1	重量(kg)
600×600	600	594	800	800	789
700×600	700	694	900	900	838
800×600	800	794	1,000	1,000	887
900×600	900	894	1,100	1,100	936
1,000×600	1,000	994	1,200	1,200	985
1,100×600	1,100	1,094	1,300	1,300	1,034
1,200×600	1,200	1,194	1,400	1,400	1,083
1,300×600	1,300	1,294	1,500	1,500	1,132
1,400×600	1,400	1,394	1,600	1,600	1,181
1,500×600	1,500	1,494	1,700	1,700	1,230
1,600×600	1,600	1,594	1,800	1,800	1,279
1,700×600	1,700	1,694	1,900	1,900	1,328
1,800×600	1,800	1,794	2,000	2,000	1,377
1,900×600	1,900	1,894	2,100	2,100	1,426
2,000×600	2,000	1,994	2,200	2,200	1,475

03高さ H=700（B=600〜2,000・15サイズ）d2=73・e=103・f=100・W1=W単位：mm、重量：kg

B=600〜2,000・15サイズ＜d2=73・e=103・f=100・W1=W＞（単位：mm、重量：kg）

高さ H=700（B=600〜2,000・15サイズ）＜d2=73・e=103・f=100・W1=W＞（単位：mm、重量：kg）
呼び名(B×H)	B	B1	W	W1	重量(kg)
600×700	600	594	800	800	863
700×700	700	694	900	900	912
800×700	800	794	1,000	1,000	961
900×700	900	894	1,100	1,100	1,010
1,000×700	1,000	994	1,200	1,200	1,059
1,100×700	1,100	1,094	1,300	1,300	1,108
1,200×700	1,200	1,194	1,400	1,400	1,157
1,300×700	1,300	1,294	1,500	1,500	1,206
1,400×700	1,400	1,394	1,600	1,600	1,255
1,500×700	1,500	1,494	1,700	1,700	1,304
1,600×700	1,600	1,594	1,800	1,800	1,353
1,700×700	1,700	1,694	1,900	1,900	1,402
1,800×700	1,800	1,794	2,000	2,000	1,451
1,900×700	1,900	1,894	2,100	2,100	1,500
2,000×700	2,000	1,994	2,200	2,200	1,549

04高さ H=800（B=600〜2,000・15サイズ）d2=76・e=103・f=100・W1=W単位：mm、重量：kg

B=600〜2,000・15サイズ＜d2=76・e=103・f=100・W1=W＞（単位：mm、重量：kg）

高さ H=800（B=600〜2,000・15サイズ）＜d2=76・e=103・f=100・W1=W＞（単位：mm、重量：kg）
呼び名(B×H)	B	B1	W	W1	重量(kg)
600×800	600	594	800	800	944
700×800	700	694	900	900	993
800×800	800	794	1,000	1,000	1,042
900×800	900	894	1,100	1,100	1,091
1,000×800	1,000	994	1,200	1,200	1,140
1,100×800	1,100	1,094	1,300	1,300	1,189
1,200×800	1,200	1,194	1,400	1,400	1,238
1,300×800	1,300	1,294	1,500	1,500	1,287
1,400×800	1,400	1,394	1,600	1,600	1,336
1,500×800	1,500	1,494	1,700	1,700	1,385
1,600×800	1,600	1,594	1,800	1,800	1,434
1,700×800	1,700	1,694	1,900	1,900	1,483
1,800×800	1,800	1,794	2,000	2,000	1,532
1,900×800	1,900	1,894	2,100	2,100	1,581
2,000×800	2,000	1,994	2,200	2,200	1,630

05高さ H=900（B=600〜2,000・15サイズ）d2=80・e=103・f=100・W1=W単位：mm、重量：kg

B=600〜2,000・15サイズ＜d2=80・e=103・f=100・W1=W＞（単位：mm、重量：kg）

高さ H=900（B=600〜2,000・15サイズ）＜d2=80・e=103・f=100・W1=W＞（単位：mm、重量：kg）
呼び名(B×H)	B	B1	W	W1	重量(kg)
600×900	600	594	800	800	1,026
700×900	700	694	900	900	1,075
800×900	800	794	1,000	1,000	1,124
900×900	900	894	1,100	1,100	1,173
1,000×900	1,000	994	1,200	1,200	1,222
1,100×900	1,100	1,094	1,300	1,300	1,271
1,200×900	1,200	1,194	1,400	1,400	1,320
1,300×900	1,300	1,294	1,500	1,500	1,369
1,400×900	1,400	1,394	1,600	1,600	1,418
1,500×900	1,500	1,494	1,700	1,700	1,467
1,600×900	1,600	1,594	1,800	1,800	1,516
1,700×900	1,700	1,694	1,900	1,900	1,565
1,800×900	1,800	1,794	2,000	2,000	1,614
1,900×900	1,900	1,894	2,100	2,100	1,663
2,000×900	2,000	1,994	2,200	2,200	1,712

06高さ H=1,000（B=600〜2,000・15サイズ）d2=83・e=103・f=100・W1=W単位：mm、重量：kg

B=600〜2,000・15サイズ＜d2=83・e=103・f=100・W1=W＞（単位：mm、重量：kg）

高さ H=1,000（B=600〜2,000・15サイズ）＜d2=83・e=103・f=100・W1=W＞（単位：mm、重量：kg）
呼び名(B×H)	B	B1	W	W1	重量(kg)
600×1,000	600	594	800	800	1,108
700×1,000	700	694	900	900	1,157
800×1,000	800	794	1,000	1,000	1,206
900×1,000	900	894	1,100	1,100	1,255
1,000×1,000	1,000	994	1,200	1,200	1,304
1,100×1,000	1,100	1,094	1,300	1,300	1,353
1,200×1,000	1,200	1,194	1,400	1,400	1,402
1,300×1,000	1,300	1,294	1,500	1,500	1,451
1,400×1,000	1,400	1,394	1,600	1,600	1,500
1,500×1,000	1,500	1,494	1,700	1,700	1,549
1,600×1,000	1,600	1,594	1,800	1,800	1,598
1,700×1,000	1,700	1,694	1,900	1,900	1,647
1,800×1,000	1,800	1,794	2,000	2,000	1,696
1,900×1,000	1,900	1,894	2,100	2,100	1,745
2,000×1,000	2,000	1,994	2,200	2,200	1,794

07高さ H=1,100（B=700〜2,000・14サイズ）d2=86・e=103・f=100・W1=W単位：mm、重量：kg

B=700〜2,000・14サイズ＜d2=86・e=103・f=100・W1=W＞（単位：mm、重量：kg）

高さ H=1,100（B=700〜2,000・14サイズ）＜d2=86・e=103・f=100・W1=W＞（単位：mm、重量：kg）
呼び名(B×H)	B	B1	W	W1	重量(kg)
700×1,100	700	694	900	900	1,247
800×1,100	800	794	1,000	1,000	1,296
900×1,100	900	894	1,100	1,100	1,345
1,000×1,100	1,000	994	1,200	1,200	1,394
1,100×1,100	1,100	1,094	1,300	1,300	1,443
1,200×1,100	1,200	1,194	1,400	1,400	1,492
1,300×1,100	1,300	1,294	1,500	1,500	1,541
1,400×1,100	1,400	1,394	1,600	1,600	1,590
1,500×1,100	1,500	1,494	1,700	1,700	1,639
1,600×1,100	1,600	1,594	1,800	1,800	1,688
1,700×1,100	1,700	1,694	1,900	1,900	1,737
1,800×1,100	1,800	1,794	2,000	2,000	1,786
1,900×1,100	1,900	1,894	2,100	2,100	1,835
2,000×1,100	2,000	1,994	2,200	2,200	1,884

08高さ H=1,200（B=700〜2,000・14サイズ）d2=90・e=103・f=100・W1=W単位：mm、重量：kg

B=700〜2,000・14サイズ＜d2=90・e=103・f=100・W1=W＞（単位：mm、重量：kg）

高さ H=1,200（B=700〜2,000・14サイズ）＜d2=90・e=103・f=100・W1=W＞（単位：mm、重量：kg）
呼び名(B×H)	B	B1	W	W1	重量(kg)
700×1,200	700	694	900	900	1,337
800×1,200	800	794	1,000	1,000	1,386
900×1,200	900	894	1,100	1,100	1,435
1,000×1,200	1,000	994	1,200	1,200	1,484
1,100×1,200	1,100	1,094	1,300	1,300	1,533
1,200×1,200	1,200	1,194	1,400	1,400	1,582
1,300×1,200	1,300	1,294	1,500	1,500	1,631
1,400×1,200	1,400	1,394	1,600	1,600	1,680
1,500×1,200	1,500	1,494	1,700	1,700	1,729
1,600×1,200	1,600	1,594	1,800	1,800	1,778
1,700×1,200	1,700	1,694	1,900	1,900	1,827
1,800×1,200	1,800	1,794	2,000	2,000	1,876
1,900×1,200	1,900	1,894	2,100	2,100	1,925
2,000×1,200	2,000	1,994	2,200	2,200	1,974

09高さ H=1,300（B=700〜2,000・14サイズ）d2=93・e=103・f=100・W1=W単位：mm、重量：kg

B=700〜2,000・14サイズ＜d2=93・e=103・f=100・W1=W＞（単位：mm、重量：kg）

高さ H=1,300（B=700〜2,000・14サイズ）＜d2=93・e=103・f=100・W1=W＞（単位：mm、重量：kg）
呼び名(B×H)	B	B1	W	W1	重量(kg)
700×1,300	700	694	900	900	1,426
800×1,300	800	794	1,000	1,000	1,475
900×1,300	900	894	1,100	1,100	1,524
1,000×1,300	1,000	994	1,200	1,200	1,573
1,100×1,300	1,100	1,094	1,300	1,300	1,622
1,200×1,300	1,200	1,194	1,400	1,400	1,671
1,300×1,300	1,300	1,294	1,500	1,500	1,720
1,400×1,300	1,400	1,394	1,600	1,600	1,769
1,500×1,300	1,500	1,494	1,700	1,700	1,818
1,600×1,300	1,600	1,594	1,800	1,800	1,867
1,700×1,300	1,700	1,694	1,900	1,900	1,916
1,800×1,300	1,800	1,794	2,000	2,000	1,965
1,900×1,300	1,900	1,894	2,100	2,100	2,014
2,000×1,300	2,000	1,994	2,200	2,200	2,063

10高さ H=1,400（B=700〜2,000・14サイズ）d2=97・e=103・f=100・W1=W単位：mm、重量：kg

B=700〜2,000・14サイズ＜d2=97・e=103・f=100・W1=W＞（単位：mm、重量：kg）

高さ H=1,400（B=700〜2,000・14サイズ）＜d2=97・e=103・f=100・W1=W＞（単位：mm、重量：kg）
呼び名(B×H)	B	B1	W	W1	重量(kg)
700×1,400	700	694	900	900	1,524
800×1,400	800	794	1,000	1,000	1,573
900×1,400	900	894	1,100	1,100	1,622
1,000×1,400	1,000	994	1,200	1,200	1,671
1,100×1,400	1,100	1,094	1,300	1,300	1,720
1,200×1,400	1,200	1,194	1,400	1,400	1,769
1,300×1,400	1,300	1,294	1,500	1,500	1,818
1,400×1,400	1,400	1,394	1,600	1,600	1,867
1,500×1,400	1,500	1,494	1,700	1,700	1,916
1,600×1,400	1,600	1,594	1,800	1,800	1,965
1,700×1,400	1,700	1,694	1,900	1,900	2,014
1,800×1,400	1,800	1,794	2,000	2,000	2,063
1,900×1,400	1,900	1,894	2,100	2,100	2,112
2,000×1,400	2,000	1,994	2,200	2,200	2,161

11高さ H=1,500（B=700〜2,000・14サイズ）d2=100・e=103・f=100・W1=W単位：mm、重量：kg

B=700〜2,000・14サイズ＜d2=100・e=103・f=100・W1=W＞（単位：mm、重量：kg）

高さ H=1,500（B=700〜2,000・14サイズ）＜d2=100・e=103・f=100・W1=W＞（単位：mm、重量：kg）
呼び名(B×H)	B	B1	W	W1	重量(kg)
700×1,500	700	694	900	900	1,622
800×1,500	800	794	1,000	1,000	1,671
900×1,500	900	894	1,100	1,100	1,720
1,000×1,500	1,000	994	1,200	1,200	1,769
1,100×1,500	1,100	1,094	1,300	1,300	1,818
1,200×1,500	1,200	1,194	1,400	1,400	1,867
1,300×1,500	1,300	1,294	1,500	1,500	1,916
1,400×1,500	1,400	1,394	1,600	1,600	1,965
1,500×1,500	1,500	1,494	1,700	1,700	2,014
1,600×1,500	1,600	1,594	1,800	1,800	2,063
1,700×1,500	1,700	1,694	1,900	1,900	2,112
1,800×1,500	1,800	1,794	2,000	2,000	2,161
1,900×1,500	1,900	1,894	2,100	2,100	2,210
2,000×1,500	2,000	1,994	2,200	2,200	2,259

12高さ H=1,600（B=700〜2,000・14サイズ）d2=133・e=147・f=150・W1=W+88単位：mm、重量：kg

B=700〜2,000・14サイズ＜d2=133・e=147・f=150・W1=W+88＞（単位：mm、重量：kg）

高さ H=1,600（B=700〜2,000・14サイズ）＜d2=133・e=147・f=150・W1=W+88＞（単位：mm、重量：kg）
呼び名(B×H)	B	B1	W	W1	重量(kg)
700×1,600	700	694	900	988	2,240
800×1,600	800	794	1,000	1,088	2,313
900×1,600	900	894	1,100	1,188	2,387
1,000×1,600	1,000	994	1,200	1,288	2,460
1,100×1,600	1,100	1,094	1,300	1,388	2,534
1,200×1,600	1,200	1,194	1,400	1,488	2,607
1,300×1,600	1,300	1,294	1,500	1,588	2,681
1,400×1,600	1,400	1,394	1,600	1,688	2,754
1,500×1,600	1,500	1,494	1,700	1,788	2,828
1,600×1,600	1,600	1,594	1,800	1,888	2,901
1,700×1,600	1,700	1,694	1,900	1,988	2,975
1,800×1,600	1,800	1,794	2,000	2,088	3,048
1,900×1,600	1,900	1,894	2,100	2,188	3,122
2,000×1,600	2,000	1,994	2,200	2,288	3,195

13高さ H=1,700（B=700〜2,000・14サイズ）d2=138・e=149・f=150・W1=W+92単位：mm、重量：kg

B=700〜2,000・14サイズ＜d2=138・e=149・f=150・W1=W+92＞（単位：mm、重量：kg）

高さ H=1,700（B=700〜2,000・14サイズ）＜d2=138・e=149・f=150・W1=W+92＞（単位：mm、重量：kg）
呼び名(B×H)	B	B1	W	W1	重量(kg)
700×1,700	700	694	900	992	2,379
800×1,700	800	794	1,000	1,092	2,452
900×1,700	900	894	1,100	1,192	2,526
1,000×1,700	1,000	994	1,200	1,292	2,599
1,100×1,700	1,100	1,094	1,300	1,392	2,673
1,200×1,700	1,200	1,194	1,400	1,492	2,746
1,300×1,700	1,300	1,294	1,500	1,592	2,820
1,400×1,700	1,400	1,394	1,600	1,692	2,893
1,500×1,700	1,500	1,494	1,700	1,792	2,967
1,600×1,700	1,600	1,594	1,800	1,892	3,040
1,700×1,700	1,700	1,694	1,900	1,992	3,114
1,800×1,700	1,800	1,794	2,000	2,092	3,187
1,900×1,700	1,900	1,894	2,100	2,192	3,261
2,000×1,700	2,000	1,994	2,200	2,292	3,334

14高さ H=1,800（B=700〜2,000・14サイズ）d2=143・e=152・f=150・W1=W+98単位：mm、重量：kg

B=700〜2,000・14サイズ＜d2=143・e=152・f=150・W1=W+98＞（単位：mm、重量：kg）

高さ H=1,800（B=700〜2,000・14サイズ）＜d2=143・e=152・f=150・W1=W+98＞（単位：mm、重量：kg）
呼び名(B×H)	B	B1	W	W1	重量(kg)
700×1,800	700	694	900	998	2,526
800×1,800	800	794	1,000	1,098	2,599
900×1,800	900	894	1,100	1,198	2,673
1,000×1,800	1,000	994	1,200	1,298	2,746
1,100×1,800	1,100	1,094	1,300	1,398	2,820
1,200×1,800	1,200	1,194	1,400	1,498	2,893
1,300×1,800	1,300	1,294	1,500	1,598	2,967
1,400×1,800	1,400	1,394	1,600	1,698	3,040
1,500×1,800	1,500	1,494	1,700	1,798	3,114
1,600×1,800	1,600	1,594	1,800	1,898	3,187
1,700×1,800	1,700	1,694	1,900	1,998	3,261
1,800×1,800	1,800	1,794	2,000	2,098	3,334
1,900×1,800	1,900	1,894	2,100	2,198	3,408
2,000×1,800	2,000	1,994	2,200	2,298	3,481

15高さ H=1,900（B=700〜2,000・14サイズ）d2=148・e=153・f=150・W1=W+100単位：mm、重量：kg

B=700〜2,000・14サイズ＜d2=148・e=153・f=150・W1=W+100＞（単位：mm、重量：kg）

高さ H=1,900（B=700〜2,000・14サイズ）＜d2=148・e=153・f=150・W1=W+100＞（単位：mm、重量：kg）
呼び名(B×H)	B	B1	W	W1	重量(kg)
700×1,900	700	694	900	1,000	2,673
800×1,900	800	794	1,000	1,100	2,746
900×1,900	900	894	1,100	1,200	2,820
1,000×1,900	1,000	994	1,200	1,300	2,893
1,100×1,900	1,100	1,094	1,300	1,400	2,967
1,200×1,900	1,200	1,194	1,400	1,500	3,040
1,300×1,900	1,300	1,294	1,500	1,600	3,114
1,400×1,900	1,400	1,394	1,600	1,700	3,187
1,500×1,900	1,500	1,494	1,700	1,800	3,261
1,600×1,900	1,600	1,594	1,800	1,900	3,334
1,700×1,900	1,700	1,694	1,900	2,000	3,408
1,800×1,900	1,800	1,794	2,000	2,100	3,481
1,900×1,900	1,900	1,894	2,100	2,200	3,555
2,000×1,900	2,000	1,994	2,200	2,300	3,628

16高さ H=2,000（B=700〜2,000・14サイズ）d2=153・e=153・f=150・W1=W+100単位：mm、重量：kg

B=700〜2,000・14サイズ＜d2=153・e=153・f=150・W1=W+100＞（単位：mm、重量：kg）

高さ H=2,000（B=700〜2,000・14サイズ）＜d2=153・e=153・f=150・W1=W+100＞（単位：mm、重量：kg）
呼び名(B×H)	B	B1	W	W1	重量(kg)
700×2,000	700	694	900	1,000	2,820
800×2,000	800	794	1,000	1,100	2,893
900×2,000	900	894	1,100	1,200	2,967
1,000×2,000	1,000	994	1,200	1,300	3,040
1,100×2,000	1,100	1,094	1,300	1,400	3,114
1,200×2,000	1,200	1,194	1,400	1,500	3,187
1,300×2,000	1,300	1,294	1,500	1,600	3,261
1,400×2,000	1,400	1,394	1,600	1,700	3,334
1,500×2,000	1,500	1,494	1,700	1,800	3,408
1,600×2,000	1,600	1,594	1,800	1,900	3,481
1,700×2,000	1,700	1,694	1,900	2,000	3,555
1,800×2,000	1,800	1,794	2,000	2,100	3,628
1,900×2,000	1,900	1,894	2,100	2,200	3,702
2,000×2,000	2,000	1,994	2,200	2,300	3,775

17大型フリューム T-25（重荷重）基礎工数量表10m当り・※敷モルタル(m)=0.02共通。本表は代表30サイズのみ。底版寸法=W1・基礎幅=底版+0.20で、掲載外のサイズはお問い合わせください

重荷重基礎工数量表（10m当り）※敷モルタル(m)=0.02共通。本表は代表30サイズのみ。底版寸法=W1・基礎幅=底版+0.20で、掲載外のサイズはお問い合わせください

大型フリューム T-25（重荷重）基礎工数量表（10m当り）※敷モルタル(m)=0.02共通。本表は代表30サイズのみ。底版寸法=W1・基礎幅=底版+0.20で、掲載外のサイズはお問い合わせください
呼び名(B×H)	底版寸法(m)	基礎幅(m)	敷モルタル(m)	敷モルタル(㎡)	基礎コンt(m)	基礎コン(㎡)	基礎砕石h(m)	基礎砕石(㎡)
600×600	0.80	1.00	0.02	0.16	0.05	0.50	0.10	10.00
800×600	1.00	1.20	0.02	0.20	0.05	0.60	0.10	12.00
1,000×600	1.20	1.40	0.02	0.24	0.05	0.70	0.10	14.00
1,200×600	1.40	1.60	0.02	0.28	0.05	0.80	0.10	16.00
700×700	0.90	1.10	0.02	0.18	0.05	0.55	0.10	11.00
800×700	1.00	1.20	0.02	0.20	0.05	0.60	0.10	12.00
1,000×700	1.20	1.40	0.02	0.24	0.05	0.70	0.10	14.00
1,200×700	1.40	1.60	0.02	0.28	0.05	0.80	0.10	16.00
1,400×700	1.60	1.80	0.02	0.32	0.05	0.90	0.10	18.00
800×800	1.00	1.20	0.02	0.20	0.05	0.60	0.10	12.00
1,000×800	1.20	1.40	0.02	0.24	0.05	0.70	0.10	14.00
1,200×800	1.40	1.60	0.02	0.28	0.05	0.80	0.10	16.00
1,400×800	1.60	1.80	0.02	0.32	0.05	0.90	0.10	18.00
1,500×800	1.70	1.90	0.02	0.34	0.05	0.95	0.10	19.00
1,600×800	1.80	2.00	0.02	0.36	0.05	1.00	0.10	20.00
900×900	1.10	1.30	0.02	0.22	0.05	0.65	0.10	13.00
1,000×900	1.20	1.40	0.02	0.24	0.05	0.70	0.10	14.00
1,200×900	1.40	1.60	0.02	0.28	0.05	0.80	0.10	16.00
1,500×900	1.70	1.90	0.02	0.34	0.05	0.95	0.15	19.00
1,000×1,000	1.20	1.40	0.02	0.24	0.10	1.40	0.15	14.00
1,200×1,000	1.40	1.60	0.02	0.28	0.10	1.60	0.15	16.00
1,400×1,000	1.60	1.80	0.02	0.32	0.10	1.80	0.15	18.00
1,600×1,000	1.80	2.00	0.02	0.36	0.10	2.00	0.15	20.00
1,800×1,000	2.00	2.20	0.02	0.40	0.10	2.20	0.15	22.00
2,000×1,000	2.20	2.40	0.02	0.44	0.10	2.40	0.15	24.00
1,200×1,200	1.40	1.60	0.02	0.28	0.10	1.60	0.15	16.00
1,500×1,200	1.70	1.90	0.02	0.34	0.10	1.90	0.15	19.00
1,800×1,200	2.00	2.20	0.02	0.40	0.10	2.20	0.15	22.00
2,000×1,200	2.20	2.40	0.02	0.44	0.10	2.40	0.15	24.00
2,000×2,000	2.30	2.50	0.02	0.46	0.10	2.50	0.15	25.00

T-6（軽荷重）本体寸法表（高さ別・全50サイズ）

水路幅Bは100mmピッチで製作できます。型枠としてはB=2,000まで対応できますので、掲載外の寸法もご相談ください。高さHごとに表を分けています。d=100・d1=50・e=103・W1=W・製品長L=2,000は全サイズ共通です。同じ呼び名でもT-25より軽く、底版厚fが薄くなります（T-25はf=100固定）。

18T-6 高さ H=600（B=600〜1,200・7サイズ）d2=70・f=60単位：mm、重量：kg

B=600〜1,200・7サイズ＜d2=70・f=60＞（単位：mm、重量：kg）

T-6 高さ H=600（B=600〜1,200・7サイズ）＜d2=70・f=60＞（単位：mm、重量：kg）
呼び名(B×H)	B	B1	W	d2	f	重量(kg)
600×600	600	594	800	70	60	635
700×600	700	694	900	70	60	664
800×600	800	794	1,000	70	60	693
900×600	900	894	1,100	70	60	721
1,000×600	1,000	994	1,200	70	60	750
1,100×600	1,100	1,094	1,300	70	60	779
1,200×600	1,200	1,194	1,400	70	60	808

19T-6 高さ H=700（B=600〜1,200・7サイズ）f=60単位：mm、重量：kg

B=600〜1,200・7サイズ＜f=60＞（単位：mm、重量：kg）

T-6 高さ H=700（B=600〜1,200・7サイズ）＜f=60＞（単位：mm、重量：kg）
呼び名(B×H)	B	B1	W	d2	f	重量(kg)
600×700	600	594	800	70	60	710
700×700	700	694	900	73	60	739
800×700	800	794	1,000	73	60	768
900×700	900	894	1,100	73	60	797
1,000×700	1,000	994	1,200	73	60	825
1,100×700	1,100	1,094	1,300	73	60	854
1,200×700	1,200	1,194	1,400	73	60	883

20T-6 高さ H=800（B=600〜1,200・7サイズ）d2=76・f=70単位：mm、重量：kg

B=600〜1,200・7サイズ＜d2=76・f=70＞（単位：mm、重量：kg）

T-6 高さ H=800（B=600〜1,200・7サイズ）＜d2=76・f=70＞（単位：mm、重量：kg）
呼び名(B×H)	B	B1	W	d2	f	重量(kg)
600×800	600	594	800	76	70	831
700×800	700	694	900	76	70	864
800×800	800	794	1,000	76	70	898
900×800	900	894	1,100	76	70	932
1,000×800	1,000	994	1,200	76	70	965
1,100×800	1,100	1,094	1,300	76	70	999
1,200×800	1,200	1,194	1,400	76	70	1,032

21T-6 高さ H=900（B=600〜1,200・7サイズ）d2=80・f=70単位：mm、重量：kg

B=600〜1,200・7サイズ＜d2=80・f=70＞（単位：mm、重量：kg）

T-6 高さ H=900（B=600〜1,200・7サイズ）＜d2=80・f=70＞（単位：mm、重量：kg）
呼び名(B×H)	B	B1	W	d2	f	重量(kg)
600×900	600	594	800	80	70	914
700×900	700	694	900	80	70	948
800×900	800	794	1,000	80	70	982
900×900	900	894	1,100	80	70	1,015
1,000×900	1,000	994	1,200	80	70	1,049
1,100×900	1,100	1,094	1,300	80	70	1,082
1,200×900	1,200	1,194	1,400	80	70	1,116

22T-6 高さ H=1,000（B=600〜1,500・9サイズ）d2=83・f=80単位：mm、重量：kg

B=600〜1,500・9サイズ＜d2=83・f=80＞（単位：mm、重量：kg）

T-6 高さ H=1,000（B=600〜1,500・9サイズ）＜d2=83・f=80＞（単位：mm、重量：kg）
呼び名(B×H)	B	B1	W	d2	f	重量(kg)
600×1,000	600	594	800	83	80	1,035
700×1,000	700	694	900	83	80	1,074
800×1,000	800	794	1,000	83	80	1,112
900×1,000	900	894	1,100	83	80	1,151
1,000×1,000	1,000	994	1,200	83	80	1,189
1,100×1,000	1,100	1,094	1,300	83	80	1,227
1,200×1,000	1,200	1,194	1,400	83	80	1,266
1,400×1,000	1,400	1,394	1,600	83	80	1,343
1,500×1,000	1,500	1,494	1,700	83	80	1,382

23T-6 高さ H=1,100（B=700〜1,200・6サイズ）d2=86・f=80単位：mm、重量：kg

B=700〜1,200・6サイズ＜d2=86・f=80＞（単位：mm、重量：kg）

T-6 高さ H=1,100（B=700〜1,200・6サイズ）＜d2=86・f=80＞（単位：mm、重量：kg）
呼び名(B×H)	B	B1	W	d2	f	重量(kg)
700×1,100	700	694	900	86	80	1,164
800×1,100	800	794	1,000	86	80	1,203
900×1,100	900	894	1,100	86	80	1,241
1,000×1,100	1,000	994	1,200	86	80	1,280
1,100×1,100	1,100	1,094	1,300	86	80	1,318
1,200×1,100	1,200	1,194	1,400	86	80	1,356

24T-6 高さ H=1,200（B=700〜1,500・7サイズ）d2=90・f=80単位：mm、重量：kg

B=700〜1,500・7サイズ＜d2=90・f=80＞（単位：mm、重量：kg）

T-6 高さ H=1,200（B=700〜1,500・7サイズ）＜d2=90・f=80＞（単位：mm、重量：kg）
呼び名(B×H)	B	B1	W	d2	f	重量(kg)
700×1,200	700	694	900	90	80	1,256
800×1,200	800	794	1,000	90	80	1,294
900×1,200	900	894	1,100	90	80	1,333
1,000×1,200	1,000	994	1,200	90	80	1,371
1,100×1,200	1,100	1,094	1,300	90	80	1,410
1,200×1,200	1,200	1,194	1,400	90	80	1,448
1,500×1,200	1,500	1,494	1,700	90	80	1,562

25大型フリューム T-6（軽荷重）基礎工数量表10m当り・※敷モルタル(m)=0.02共通

軽荷重基礎工数量表（10m当り）※敷モルタル(m)=0.02共通

大型フリューム T-6（軽荷重）基礎工数量表（10m当り）※敷モルタル(m)=0.02共通
呼び名(B×H)	底版寸法(m)	基礎幅(m)	敷モルタル(m)	敷モルタル(㎡)	基礎コンt(m)	基礎コン(㎡)	基礎砕石h(m)	基礎砕石(㎡)
600×600	0.80	1.00	0.02	0.16	0.05	0.50	0.10	10.00
800×600	1.00	1.20	0.02	0.20	0.05	0.60	0.10	12.00
1,000×600	1.20	1.40	0.02	0.24	0.05	0.70	0.10	14.00
1,200×600	1.40	1.60	0.02	0.28	0.05	0.80	0.10	16.00
700×700	0.90	1.10	0.02	0.18	0.05	0.55	0.10	11.00
800×700	1.00	1.20	0.02	0.20	0.05	0.60	0.10	12.00
1,000×700	1.20	1.40	0.02	0.24	0.05	0.70	0.10	14.00
1,200×700	1.40	1.60	0.02	0.28	0.05	0.80	0.10	16.00
800×800	1.00	1.20	0.02	0.20	0.05	0.60	0.10	12.00
1,000×800	1.20	1.40	0.02	0.24	0.05	0.70	0.10	14.00
1,200×800	1.40	1.60	0.02	0.28	0.05	0.80	0.10	16.00
900×900	1.10	1.30	0.02	0.22	0.05	0.65	0.10	13.00
1,000×900	1.20	1.40	0.02	0.24	0.05	0.70	0.10	14.00
1,200×900	1.40	1.60	0.02	0.28	0.05	0.80	0.10	16.00
1,000×1,000	1.20	1.40	0.02	0.24	0.10	1.40	0.15	14.00
1,200×1,000	1.40	1.60	0.02	0.28	0.10	1.60	0.15	16.00
1,200×1,200	1.40	1.60	0.02	0.28	0.10	1.60	0.15	16.00
1,500×1,000	1.70	1.90	0.02	0.34	0.10	1.90	0.15	19.00
1,500×1,200	1.70	1.90	0.02	0.34	0.10	1.90	0.15	19.00

26規格・認定

T-25（車両荷重）

車両荷重区分 T-25 に対応しています。
