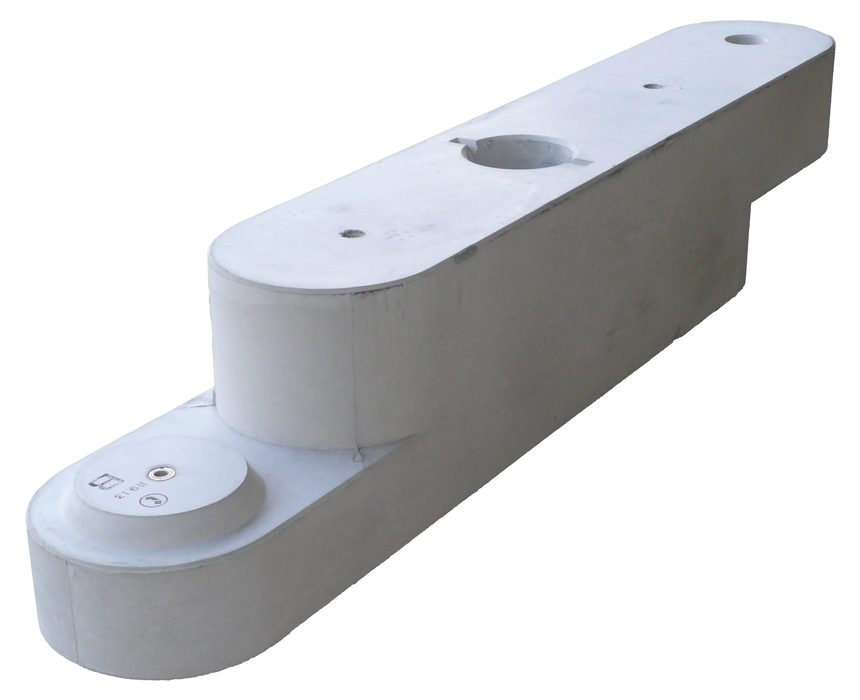

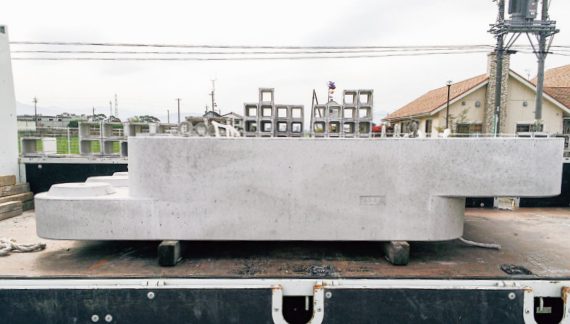

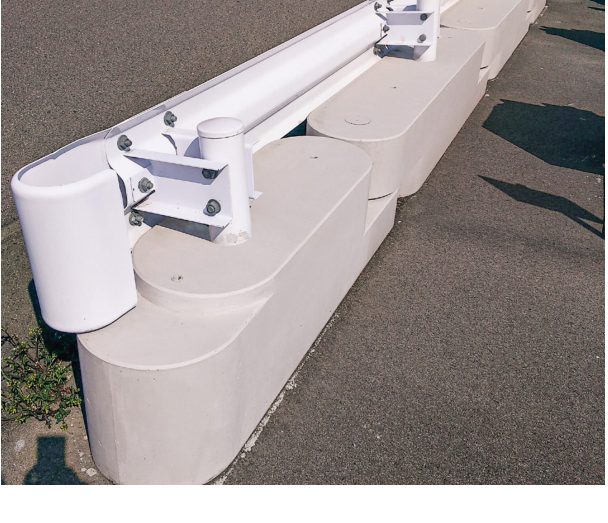

自在R連続基礎

01用途・使い分け

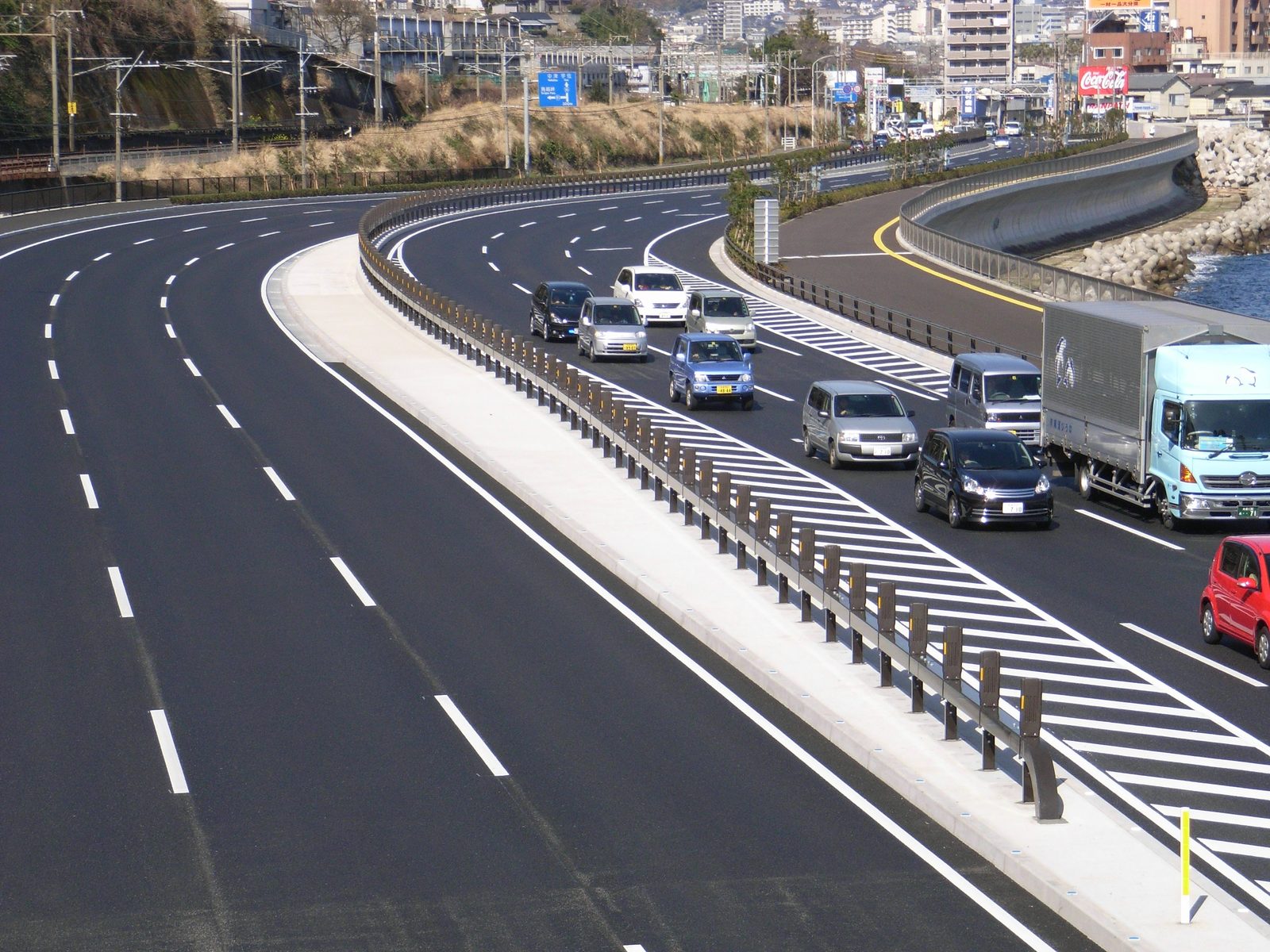

• 車両用防護柵の連続基礎です。交差点部など小半径（最小5R）で短い延長で設置したい箇所に適します。
• 路肩部（外R最小10R・縦断勾配最大10%）にはRS基礎を、ブロック積天端の防護柵基礎には積ガードをご検討ください。

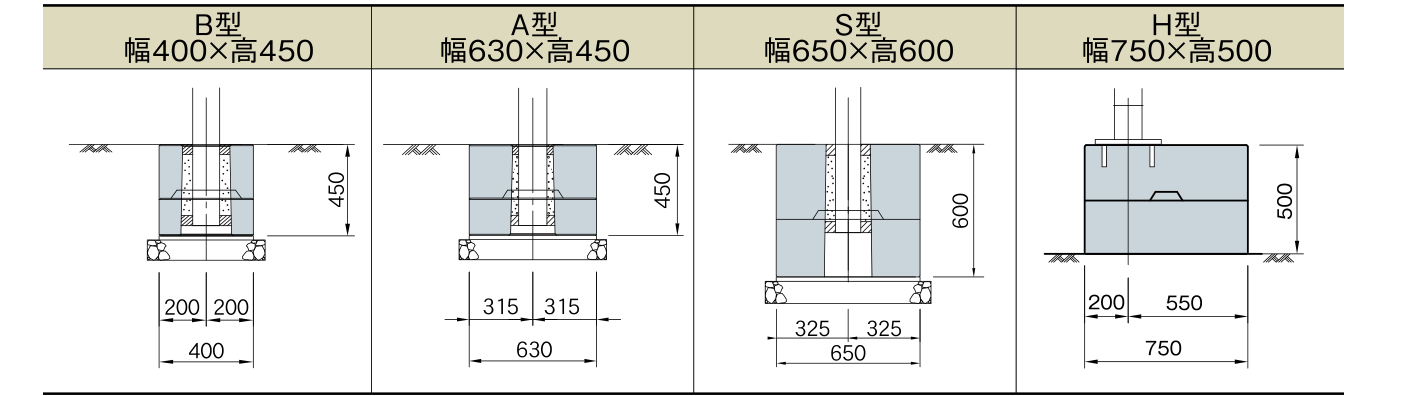

02型式（断面 幅×高）

04種別と衝突荷重

07バリエーションと重量（B型 400×450／支柱間隔 2.0m・1.5m・1.0m）

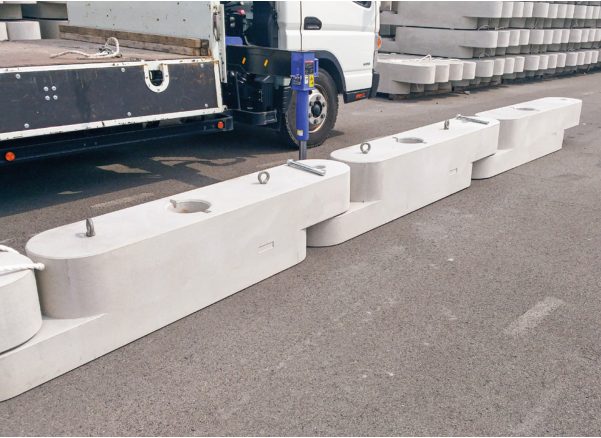

接続は 端部A→基本→…→端部B。支柱間隔2.0m品は 500+2000+…+2000+500 で連結。

08バリエーションと重量（A型 630×450・A型偏芯タイプ／支柱間隔 2.0m・3.0m）

A型と偏芯タイプは重量同一（偏芯はボルト位置が200/430、標準は315/315）。基本3mは延長調整用。

09バリエーションと重量（S型 650×600／支柱間隔 2.0m）

10先端工（端部処理・いずれもB型用）

13設置後の取り外し手順

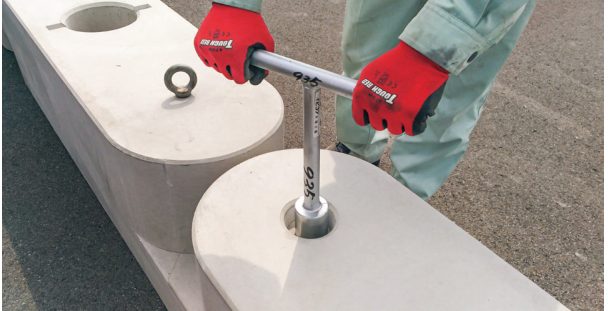

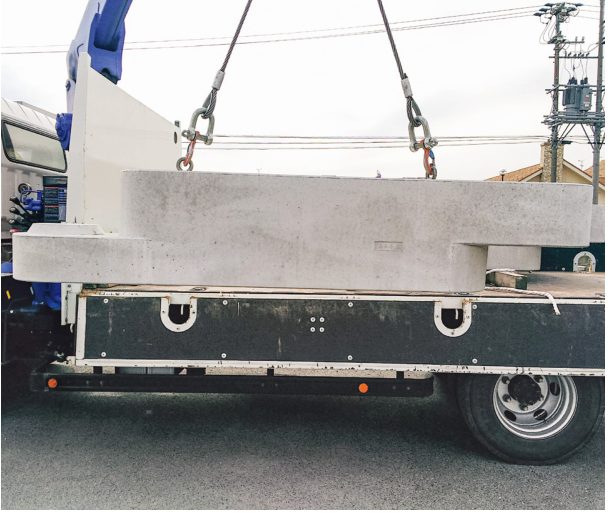

連結ボルトを外す→製品の片側を皿部から外れるまで持ち上げ→吊ったまま約50cm回転移動→横へ移動→取り外し完了（約10分）。逆手順で再設置が可能で、仮設・盛替えに対応。

14自在R連続基礎 交差点タイプ（250型 1105×300）

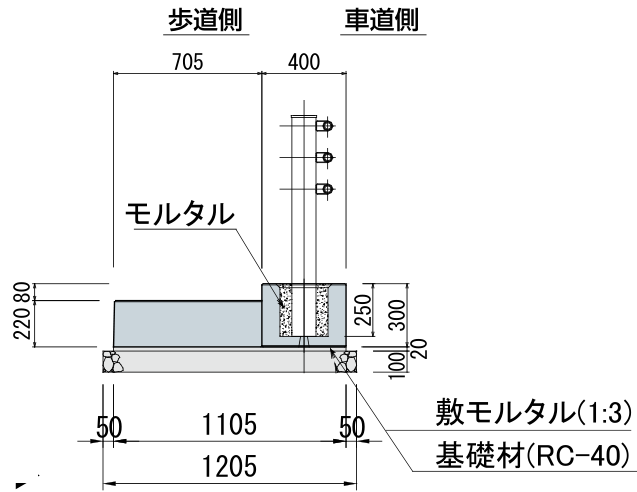

埋設物が多い交差点部に最適なプレキャスト連続基礎。最小半径5Rまで対応し、短い延長で防護柵を設置でき交通規制を早期解放できます。支柱建込穴にスパイラル鋼管を埋設し、防護柵設置基準・同解説に準拠した支柱建込深250mmに対応。基礎天端を一段下げて道路の見た目を圧迫しません。連続設置延長5mで安全確保可能（B・C種のみ）。施工断面は歩道側705mm・車道側400mm、基礎幅1,105mm・全幅1,205mm（敷モルタル1:3・基礎材RC-40）。市街地の浅層埋設物で防護柵建込ができない／短延長設置／交通規制の早期解放が求められる現場向け。

• 安定計算（B種・C種 30kN）：現場打連続基礎の必要延長10m（基礎幅770）に対し、交差点タイプ250型（1105×300・厚300mm）は必要延長5m。
• 規格・寸法・重量（製品は天端高400mm・側高705mm共通／端部の段145・55・15・45mm／詳細な底版段形状は図面を参照）:

15たわみ性防護柵の支持条件（参考・平成16年3月改定）

「防護柵の設置規準・同解説」「車両用防護柵標準仕様・同解説」は平成16年3月に改定（景観配慮の防護柵整備／支柱式基礎の背面土量算出方法／連続基礎の設計方法）。土中埋込み用たわみ性防護柵の対応は、①支柱1本が関与する背面土質量の評価 ②不足分をコンクリート根巻き構造で補う ③根巻き形状が施工性に影響する場合は連続基礎構造で対応、という流れ。自在R連続基礎は③の連続基礎構造に該当します。
