D・BOX工法

01主な効果

• 地盤補強効果（沼地などの超軟弱地盤の補強も可能）。
• 地震動の低減効果。
• 液状化防止効果。
• 凍上防止効果。

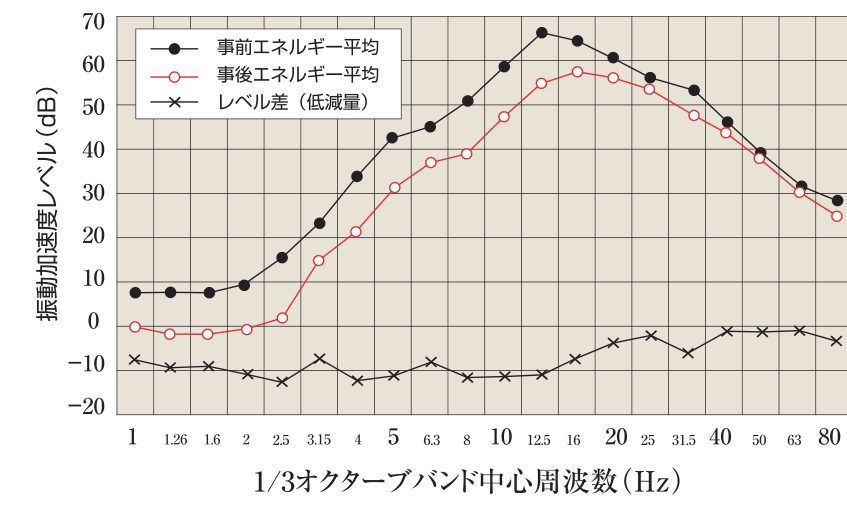

• 振動低減：人が振動を感じやすい周波数帯の4.0〜8.0Hz、及び木造住宅の固有振動数といわれる2.0〜10.0Hzで10dB前後の低減が図られている（施工前後における交通振動加速度レベルの周波数特性の比較）。

02特徴

03強度原理・振動低減のメカニズム

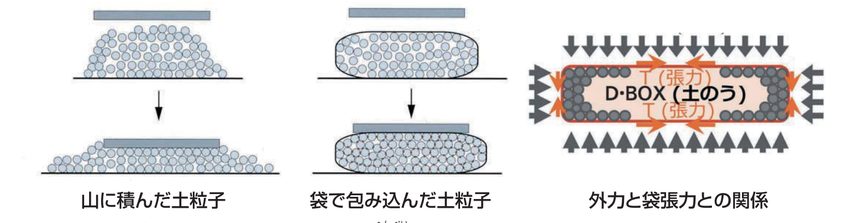

• 強度原理：袋に粒状材を入れ上から荷重を加えると、袋が扁平に伸ばされるため袋全体に張力が発生。粒子が内側に押し付けられ粒子間に摩擦が生じる。この張力を付加応力として発生した粒子間の摩擦力という「のり」が、D・BOXの基本的な強度の源。
• 振動低減のメカニズム：外部より振動が加わると、ごく微量だがD・BOXに変形が生じ、内部の固化している粒子が動こうとするため更なる摩擦力が発生。振動エネルギーを摩擦エネルギーに変換することで外部よりの振動を弱める。

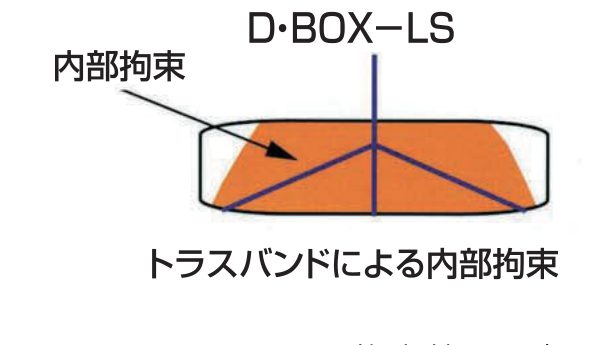

• 内部拘束効果：D・BOX-LSには、拘束効果を高め、振動低減効果や点荷重などに対する強度増加を実現するための拘束具（トラスバンドによる内部拘束）が内蔵されている。

04適用例

道路路床・路盤／盛土基礎／軌道路床・路盤／駐車場基礎／ボックスカルバート基礎／門形カルバート基礎／パイプカルバート基礎・マンホール基礎／開渠基礎／擁壁基礎／橋梁基礎／水槽基礎／タンク等工作物基礎／建築工作物基礎／建築物基礎／住宅基礎

05建設技術審査証明（日本建築センター・建築技術）

• 技術名称：内部拘束型形状保持式バッグによる平面地盤補強工法「D-Box工法（小規模建築物用）」。
• 証明番号 BCJ-審査証明-266。2020年2月14日交付・更新済みで現行の有効期限は2030年2月13日（日本建築センター公表・2026年6月確認。依頼者：メトリー技術研究所株式会社。個々の工事の実施適用及び建築確認は審査証明の範囲に含まれない）。
• 審査証明結果の骨子：①原地盤の長期許容支持力度qaが50kN/m²以上、又はN値1以上の軟弱地盤において使用可能な工法であること ②与えられた条件の下で振動低減効果を期待できること ③施工マニュアルにより品質の安定したD-Box工法の施工が可能であること ④原地盤に比べて高い透水性を有するD-Boxの使用により、地下水の流れを阻害しないこと及び地中への有害物質の溶出を軽減できること。

06D・BOX-LSシリーズ（LS100／LS150・吊上げ設置タイプ）

D・BOX-LSシリーズは、道路・造成工事・倉庫や仮設部などの大規模な工事に適した地盤補強と振動低減を、効果的かつ効率的に実現できる製品です。

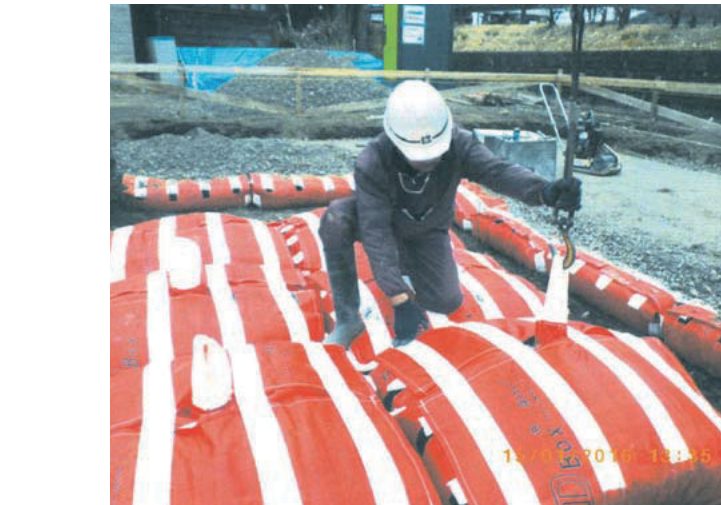

• LSは中央に突起したリフトバンドを持ち上げると、連動したトラスバンドが袋の張力に加え中詰材料に強力な圧縮力をかけて固化させる。これにより形状を維持したままの吊り上げが可能。
• 形状を保持したまま一本吊りでの移動敷設が可能なため、施工効率が大幅にアップ。

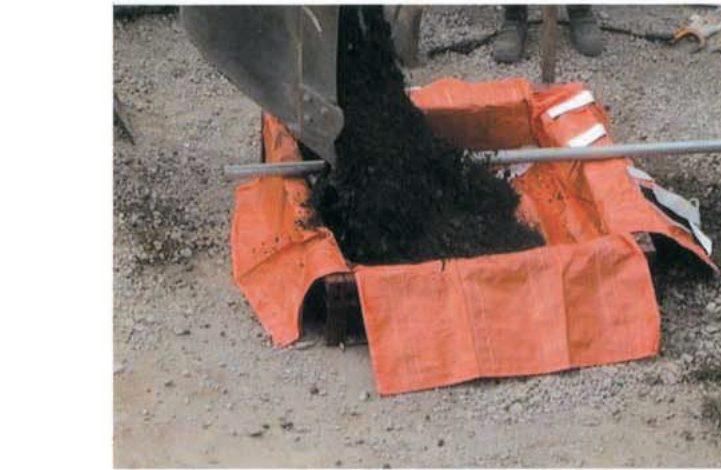

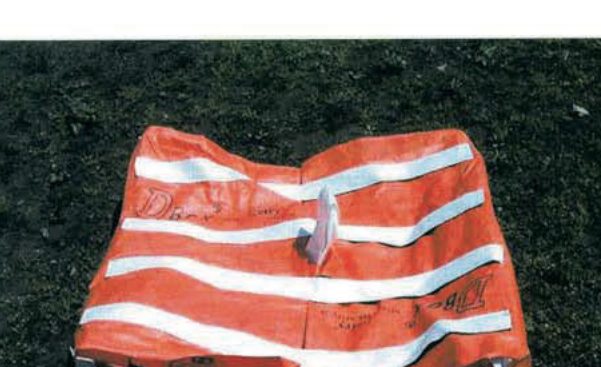

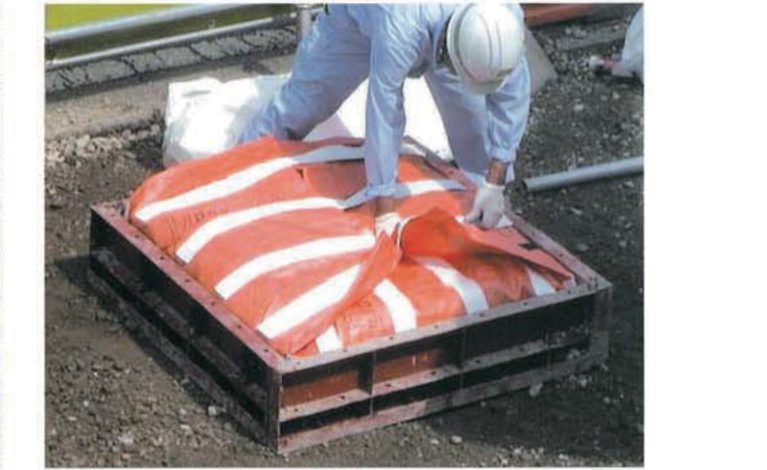

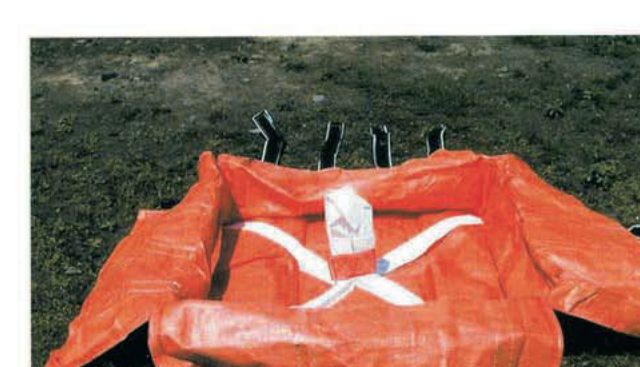

• 上面が完全に開くため中詰材の投入が効率的に行えるほか、マジックテープを使った袋の開閉も簡単。
• トラスバンドの内部拘束効果により中詰材を効率的に拘束固化でき、より効果的な振動低減効果と強度増加を実現（作業効率は落ちるが、重機の入らない小規模な現場では手作業での投入も可能）。

07LSシリーズ 製品表※中詰材：C・RC40-0推奨

09施工例

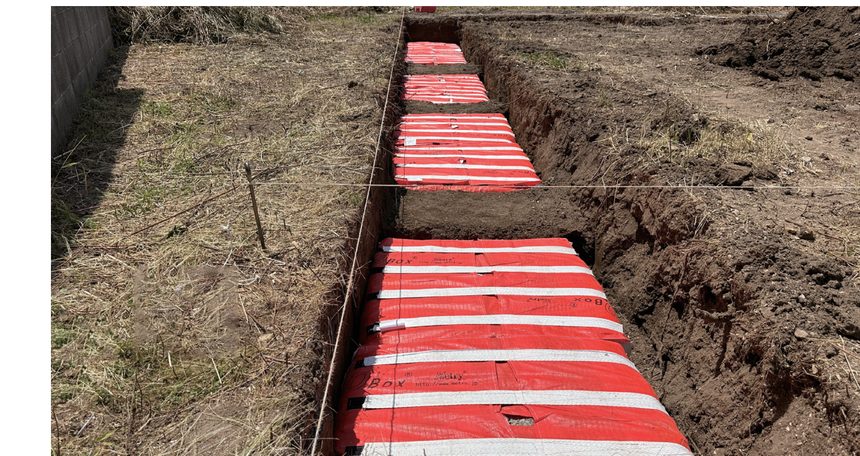

• 建築基礎施工例：基礎下にD・BOX（h250）を敷設し、保護砕石（レベル調整）を介して基礎を構築。端部の張出しは250mm程度。

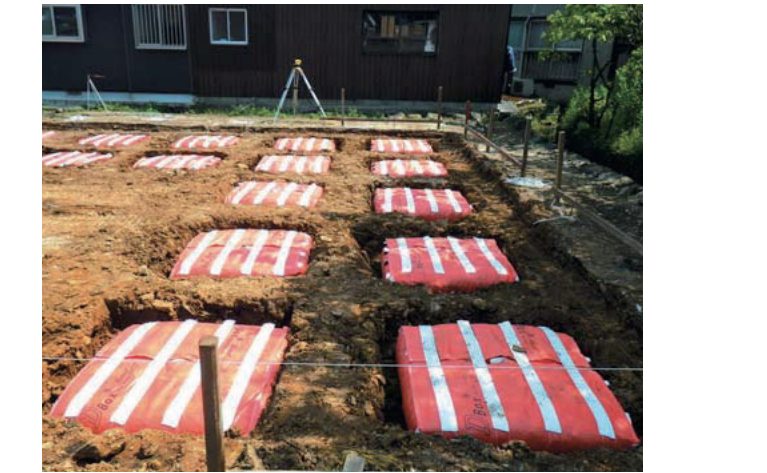

• 施工実績：道路路床・路盤、駐車場基礎、ボックスカルバート基礎、擁壁基礎、建築物基礎、住宅基礎、戸建住宅の地盤補強・振動低減 等。

10施工対応

D・BOX工法は、製品の手配だけでなく、敷設工事まで当社で対応します。大分県内が対象で、小規模な案件も承ります。現場条件を確認のうえ、対応範囲をご案内します。

D・BOX工法の施工について相談する→
