Name: RV-OTU
Brand: 株式会社 池永セメント工業所

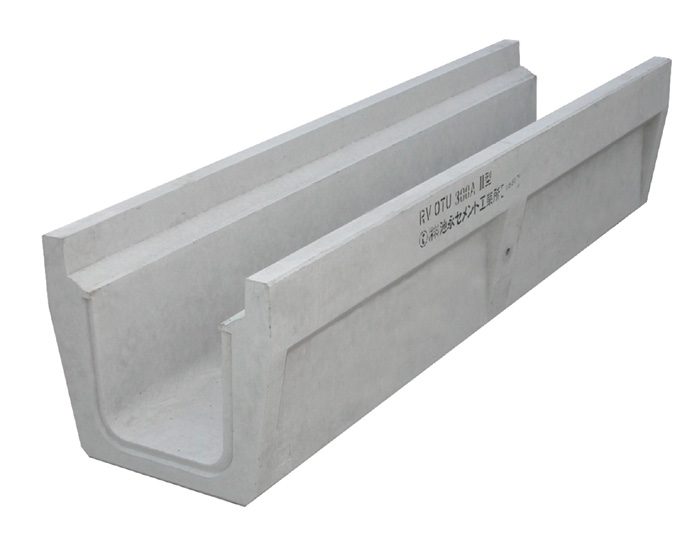

RV-OTU

防音型落蓋側溝

車両走行時の蓋のガタつき音を抑えた防音型の落蓋式側溝です。「OTU」は大分県型U形側溝の略で、「RV」は防音タイプを表します（同じOTUでも他社の標準品とは仕様が異なります）。ベースプレート・合成ゴム緩衝材・M16ボルトで蓋を固定し、走行騒音とガタつきを防ぎます。歩道用と車道用があり、蓋はコンクリート蓋（歩道用Ⅰ型・車道用Ⅱ型）とグレーチング蓋（普通目・細目）から選べます。グレーチング付で道路を横断する排水路として使うOTUⅢ型もあります。

区分：側溝　／　工種：道路・排水・雨水全国

01用途・使い分け

走行騒音・蓋のガタつきが問題になる車道や夜間交通のある区間に適します。ベースプレート＋合成ゴム緩衝材＋M16ボルト固定で防音します。
蓋は歩道用Ⅰ型／車道用Ⅱ型（コンクリート蓋）からお選びください。グレーチングはヒール対策に細目も選べます。
道路を横断する排水にはグレーチング付のOTUⅢ型を、防音が不要な場合は標準の落蓋側溝をご検討ください。

02RV-OTU側溝本体規格表※防音型落蓋側溝。L=2000単位：mm、重量：kg

RV-OTU側溝本体正面図・側面図寸法図（記号は下の寸法表に対応） — 寸法図 — RV-OTU側溝本体正面図・側面図
記号 a・b・c・d・d'・f・h・t・t'・D・H・B が下表の列に対応します。

単位：mm、重量：kg※防音型落蓋側溝。L=2000

RV-OTU側溝本体規格表（単位：mm、重量：kg）※防音型落蓋側溝。L=2000
区分	呼び名	a	b	c	d	d'	f	h	t	t'	D	H	B	重量(kg)
歩道用	300C	300	260	498	40	56	60	20	97	120	500	655	400	479
歩道用	400B	400	360	498	40	56	60	20	112	135	600	670	500	514
車道用	250A	250	230	248	45	56	65	20	92	120	460	405	360	322
車道用	300A	300	280	298	50	56	70	30	97	140	520	465	420	418
車道用	300B	300	270	398	50	56	70	25	97	140	520	565	410	478
車道用	400A	400	370	398	55	56	80	30	112	140	630	590	510	542
車道用	400B	400	360	498	55	56	80	25	112	140	630	690	520	643
車道用	400C	400	350	598	55	56	90	30	112	140	630	800	530	793
車道用	600A	600	550	598	65	66	100	30	142	170	880	840	730	1,006

03RV-OTU用コンクリート蓋 Ⅰ型（歩道用）寸法・重量単位：mm、重量：kg

RV-OTU用コンクリート蓋（歩道用・車道用）表面図・断面図・側面図寸法図（記号は下の寸法表に対応） — 寸法図 — RV-OTU用コンクリート蓋（歩道用・車道用）表面図・断面図・側面図
記号 a・b・c・d・t・t1・b1 が下表の列に対応します。

歩道用寸法・重量（単位：mm、重量：kg）

RV-OTU用コンクリート蓋 Ⅰ型（歩道用）寸法・重量（単位：mm、重量：kg）
呼び名	b	b1	c	t1	t2	t	d	重量(kg)
250	362	51	150	55	34	89	8	29
300	412	51	200	55	39	94	8	34
400	512	51	200	65	44	109	8	48

04RV-OTU用コンクリート蓋 Ⅱ型（車道用）寸法・重量単位：mm、重量：kg

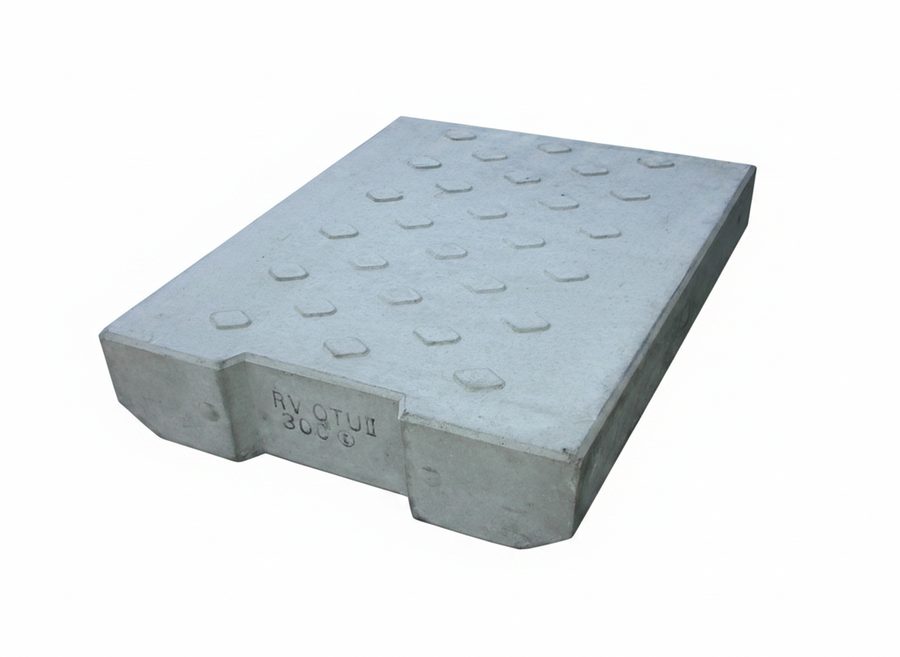

RV-OTU コンクリート蓋 Ⅱ型（車道用 T-25） — 製品写真 — コンクリート蓋 Ⅱ型（車道用 T-25）

車道用寸法・重量（単位：mm、重量：kg）

RV-OTU用コンクリート蓋 Ⅱ型（車道用）寸法・重量（単位：mm、重量：kg）
呼び名	b	b1	c	t	d	重量(kg)
250	362	352	155	89	19	38
300	412	402	155	94	19	46
400	512	502	155	109	19	67
600	742	722	155	140	19	121

05OTUⅢ型（グレーチング付横断溝）本体寸法表単位：mm、重量：kg

OTUⅢ型正面図・側面図寸法図（記号は下の寸法表に対応） — 寸法図 — OTUⅢ型正面図・側面図
記号 a・b・c・d・d'・e・f・g・t・t'・D・H・L が下表の列に対応します。

グレーチング付横断溝本体寸法表（単位：mm、重量：kg）

OTUⅢ型（グレーチング付横断溝）本体寸法表（単位：mm、重量：kg）
呼び名	a	b	c	d	d'	e	f	g	t	t'	D	H	L	製品重量(kg)
250G	252	230	280	50	55.0	75	75	340	60	120	462	415	1,000	216
300AG	303	280	335	50	55.0	80	70	400	60	140	520	465	1,000	262
300BG	300	270	398	50	55.0	70	70	360	95	140	520	565	2,000	478
400AG	403	370	440	55	58.5	90	80	510	70	140	630	590	1,000	340
400BG	400	360	498	55	58.5	80	80	480	110	140	630	690	2,000	643
400CG	400	350	598	55	58.5	90	90	480	110	140	630	800	2,000	793

06RV-OTU グレーチング蓋普通目単位：mm、重量：kg

RV-OTU グレーチング蓋平面図・正面図・側面図寸法図（記号は下の寸法表に対応） — 寸法図 — RV-OTU グレーチング蓋平面図・正面図・側面図
記号 a・L が下表の列に対応します。

単位：mm、重量：kg

RV-OTU グレーチング蓋普通目（単位：mm、重量：kg）
呼び名	a	t	t1	t2	L	重量(kg)
250	360	84	32	52	499	12
300	410	88	38	50	499	15
400	510	105	50	55	499	21
600	740	150	60	90	499	34

07RV-OTU グレーチング蓋細目単位：mm、重量：kg

単位：mm、重量：kg

RV-OTU グレーチング蓋細目（単位：mm、重量：kg）
呼び名	a	t	t1	t2	L	重量(kg)
250	360	84	32	52	499	14
300	410	88	32	55	499	16
400	510	105	32	72	499	25
600	740	150	50	85	499	48

08RV-OTU合流桝（OTU合流桝）規格寸法単位：mm、重量：kg

RV-OTU合流桝平面図・断面図寸法図（記号は下の寸法表に対応） — 寸法図 — RV-OTU合流桝平面図・断面図
記号 A・B・C・D・E・F・H・Ho・T1・T2 が下表の列に対応します。

OTU合流桝規格寸法（単位：mm、重量：kg）

RV-OTU合流桝（OTU合流桝）規格寸法（単位：mm、重量：kg）
呼び名	A	B	C	D	E	F	H	Ho	T1	T2	製品重量(kg)
250AM	640	550	400	65	70	70	634	484	60	90	272
300AM	800	720	500	95	102	102	750	584	66	100	587
400AM	780	750	500	85	102	132	765	600	65	100	536
400BM	780	750	500	85	102	132	865	700	65	100	590
