PILE GUARD

積ガード

Name: 積ガード
Brand: 株式会社 池永セメント工業所

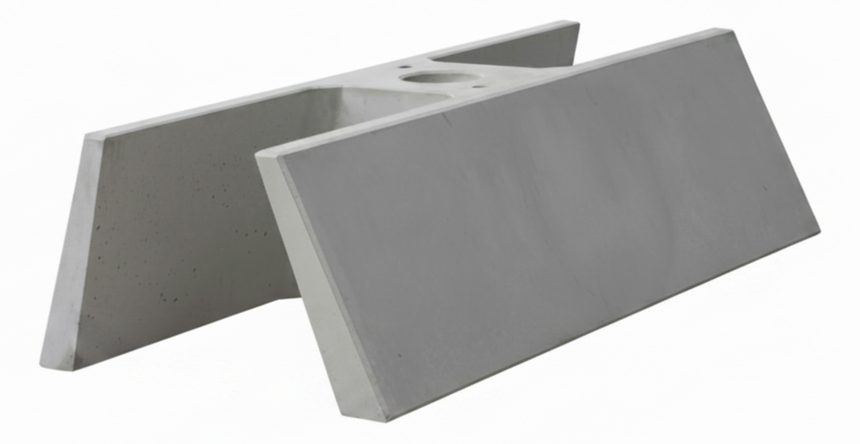

ブロック積天端用ガードレール基礎 / PILE GUARD

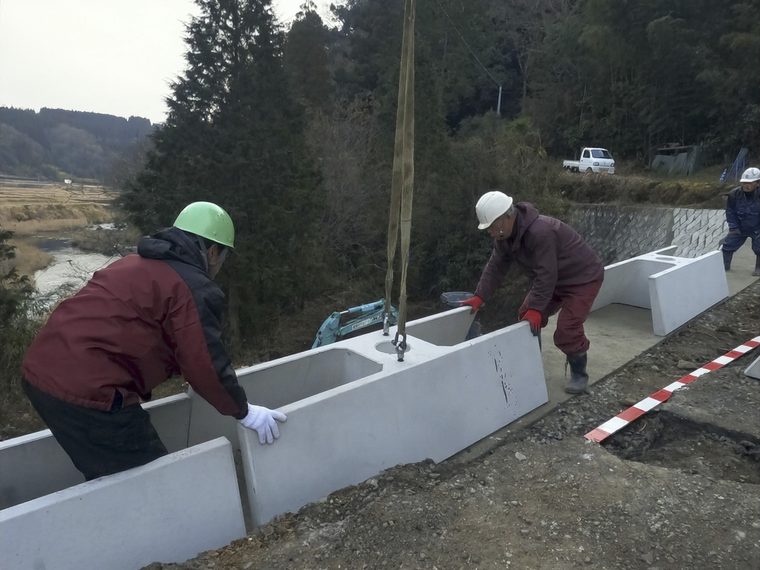

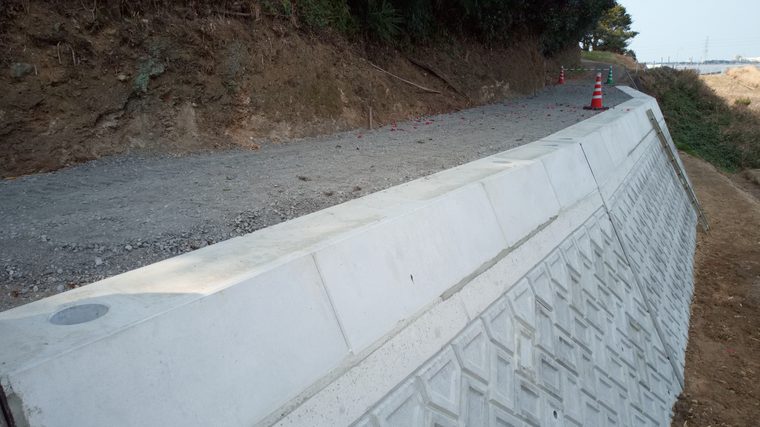

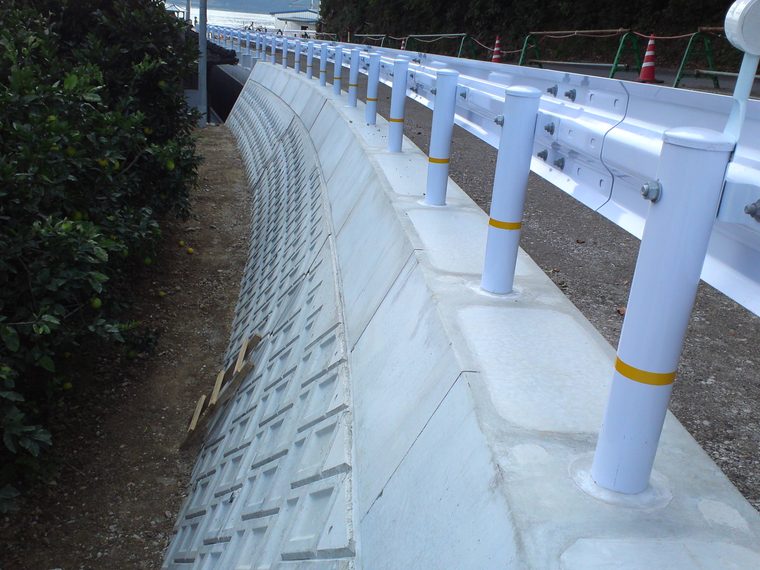

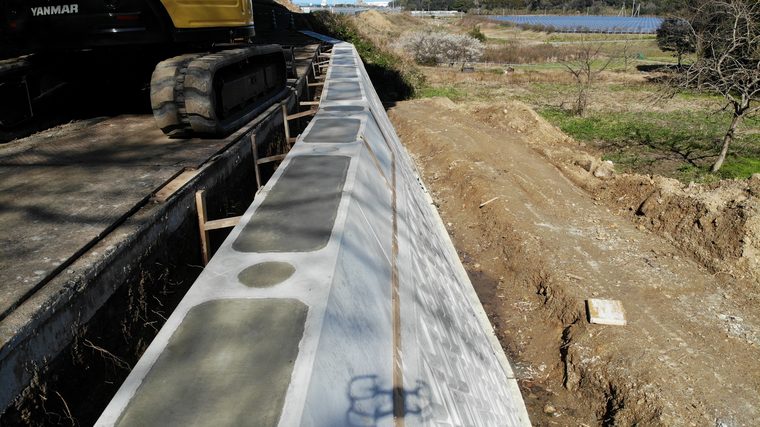

ブロック積擁壁の天端に設置するガードレール（防護柵）用のプレキャスト基礎です。壁面勾配4分・5分のブロック積天端に対応し、標準断面と同一断面なので変更が容易。補強筋が組み込まれているため鉄筋工が不要、既製品のため型枠工も不要です。天端幅500mm・製品長L=2000／L=1000の2種で、据付・連結後に胴込コンクリートを打設して一体化します。ガードレール支柱の建込孔はφ187mm。

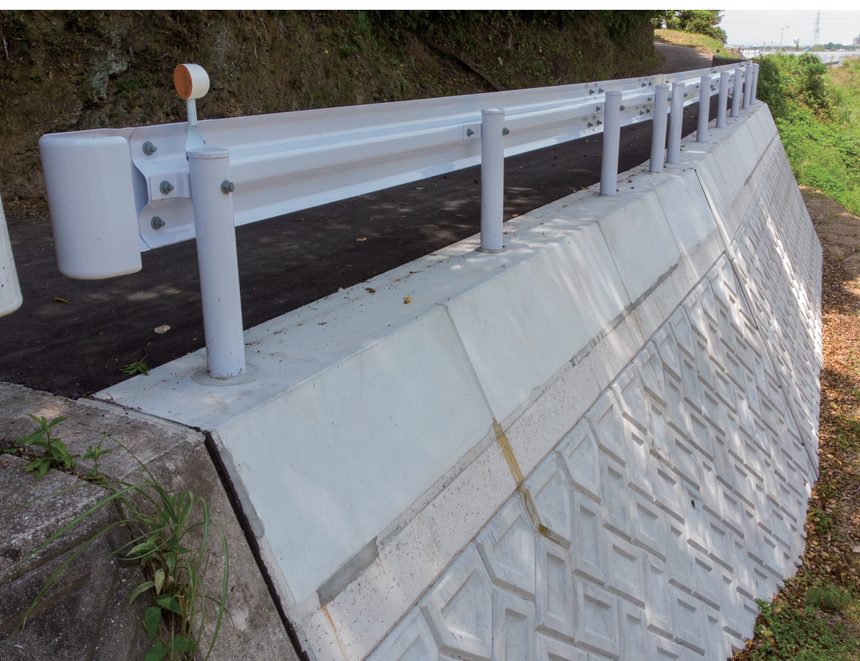

この製品の施工実績を見る

区分：基礎　／　工種：道路大分県内

01特長

標準断面と同一断面なので変更が容易。
補強筋が組み込まれているため、鉄筋工が不要。
既製品のため、型枠工が不要。

02用途・使い分け

ブロック積擁壁の天端に設置するガードレール基礎です。壁面勾配4分・5分の標準断面に対応し、支柱建込孔はφ187です。
路肩部の防護柵連続基礎にはRS基礎を、交差点部にはやじろべぇ式の自在R連続基礎をご検討ください。

03製品寸法表※（）内はL=1000の値。記号の頭 5＝5分勾配用・4＝4分勾配用単位：m。重量はkg・胴込量は㎥

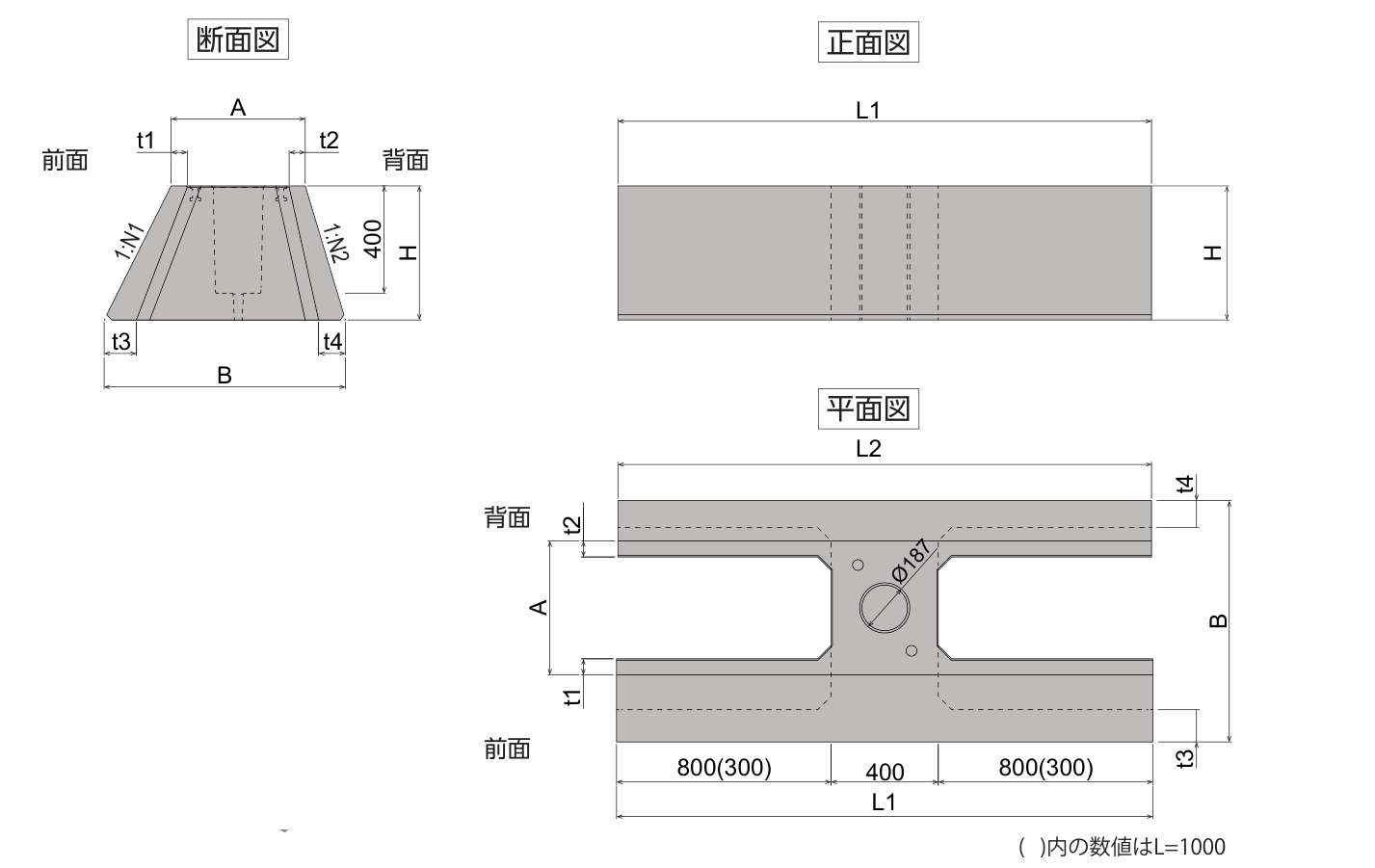

積ガード製品寸法図（断面図・正面図・平面図）寸法図（記号は下の寸法表に対応） — 寸法図 — 積ガード製品寸法図（断面図・正面図・平面図）
積ガードの断面図・正面図・平面図。記号 N1・N2・H・A・B（＝表の B1 底版幅）・t1〜t4・L1・L2 は製品寸法表の各列に対応（支柱建込孔 φ187・前面/背面勾配 1:N1・1:N2）。寸法は mm。

単位：m。重量はkg・胴込量は㎥※（）内はL=1000の値。記号の頭 5＝5分勾配用・4＝4分勾配用

製品寸法表（単位：m。重量はkg・胴込量は㎥）※（）内はL=1000の値。記号の頭 5＝5分勾配用・4＝4分勾配用
呼び名	N1	N2	H	A	B1	t1	t2	t3	t4	L1	L2	重量(kg)	胴込量(㎥)
5-L10	0.5	0.3	0.500	0.500	0.900	0.060	0.060	0.120	0.100	2.000(1.000)	1.990(0.990)	640(435)	0.422(0.157)
5-L8	0.5	0.6	0.500	0.500	1.050	0.060	0.060	0.094	0.083	2.000(1.000)	1.990(0.990)	637(457)	0.499(0.185)
5-L6	0.5	0.7	0.600	0.500	1.220	0.060	0.060	0.120	0.100	2.000(1.000)	1.990(0.990)	865(618)	0.659(0.245)
4-L10	0.4	0.5	0.500	0.500	0.950	0.060	0.060	0.120	0.100	2.000(1.000)	1.990(0.990)	653(448)	0.442(0.164)
4-L8	0.4	0.7	0.500	0.500	1.050	0.060	0.060	0.120	0.100	2.000(1.000)	1.990(0.990)	678(472)	0.482(0.179)
4-L6	0.4	0.5	0.700	0.500	1.130	0.060	0.060	0.144	0.115	2.000(1.000)	1.990(0.990)	1,029(710)	0.697(0.259)

N1＝前面勾配、N2＝背面勾配、H＝高さ、A＝天端幅、B1＝底版幅、t1/t2＝前面/背面天端壁厚、t3/t4＝前面/背面底面壁厚、L1/L2＝前面/背面製品長。支柱建込孔はφ187（全規格共通・平面図 800(300)+400+800(300)=L1）。

04参考歩掛10m当り・メーカー歩掛・※ブロック延長2.0m・ブロック下幅900以上1100未満

10m当り・メーカー歩掛※ブロック延長2.0m・ブロック下幅900以上1100未満

参考歩掛（10m当り・メーカー歩掛）※ブロック延長2.0m・ブロック下幅900以上1100未満
名称	規格	単位	数量
土木一般世話役	—	人	0.5
特殊作業員	—	人	0.6
普通作業員	—	人	0.9
プレキャスト基礎	—	個	5
中詰（胴込）コンクリート	—	㎥	規格別（寸法表の胴込量 0.422〜0.697㎥）
ラフテレーンクレーン運転	排出ガス対策型・油圧伸縮ジブ型25t吊	日	0.7
諸雑費	—	％	11.0
