L GUTTER
L形側溝
JIS A5372
- JIS A5372

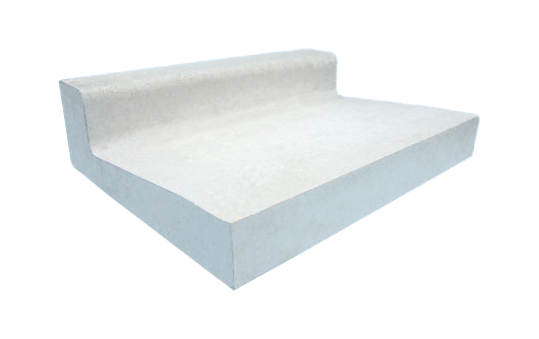

JIS A5372準拠のL形側溝です。無筋のコンクリートL形（C250A・C250B）と鉄筋コンクリートL形（RC250A〜RC350）があります。組み合わせる集水桝として区画整理用L型集水桝・下水道用L型集水桝を用意しています。
01用途・使い分け
- 路肩・歩車道境界の表面排水に用いるL形断面の側溝です。
- 標準部には無筋のコンクリートL形（C250A/B）を、強度が必要な箇所には鉄筋コンクリートL形（RC250A〜RC350）を使用します。
- 集水は区画整理用／下水道用のL型集水桝と組み合わせます。長距離の連続施工にはエプロンブロック（長尺L形）もご検討ください。
02L形側溝（JIS A5372）本体 寸法表※コンクリートL形=無筋、鉄筋コンクリートL形=RC単位：mm、重量：kg
記号 a・b・c・d・e・f・g・h・i・L が下表の列に対応します。
JIS A5372本体 寸法表（単位：mm、重量：kg）※コンクリートL形=無筋、鉄筋コンクリートL形=RC
| 種類 | 呼び名 | a | b | c | d | e | f | g | h | i | L | 製品重量(kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| コンクリートL形 | C250A | 250 | 100 | — | 350 | 75 | 100 | 175 | 100 | — | 600 | 54 |
| コンクリートL形 | C250B | 250 | 100 | 100 | 450 | 75 | 100 | 175 | 100 | 105 | 600 | 72 |
| 鉄筋コンクリートL形 | RC250A | 250 | 100 | — | 350 | 55 | 100 | 155 | 80 | — | 600 | 46 |
| 鉄筋コンクリートL形 | RC250B | 250 | 100 | 100 | 450 | 55 | 100 | 155 | 80 | 85 | 600 | 58 |
| 鉄筋コンクリートL形 | RC300 | 300 | 100 | 100 | 500 | 55 | 100 | 155 | 85 | 90 | 600 | 66 |
| 鉄筋コンクリートL形 | RC350 | 350 | 100 | 100 | 550 | 55 | 100 | 155 | 90 | 95 | 600 | 73 |
規格表のほかに、切下げタイプ・乗入れタイプもご用意しています。寸法・重量はお問い合わせください。
03区画整理用L型集水桝単位：kg
平面図・横断面図・縦断面図・①−①断面図（単位：mm）。
単位：kg
| 種別 | 製品重量(kg) |
|---|---|
| グレーチング | 10.4 |
| 受枠 | 7.4 |
| コンクリート | 67.2 |
| 製品総重量 | 85.0 |
| OB 製品総重量 | 155.0 |
04下水道用L型集水桝単位：kg

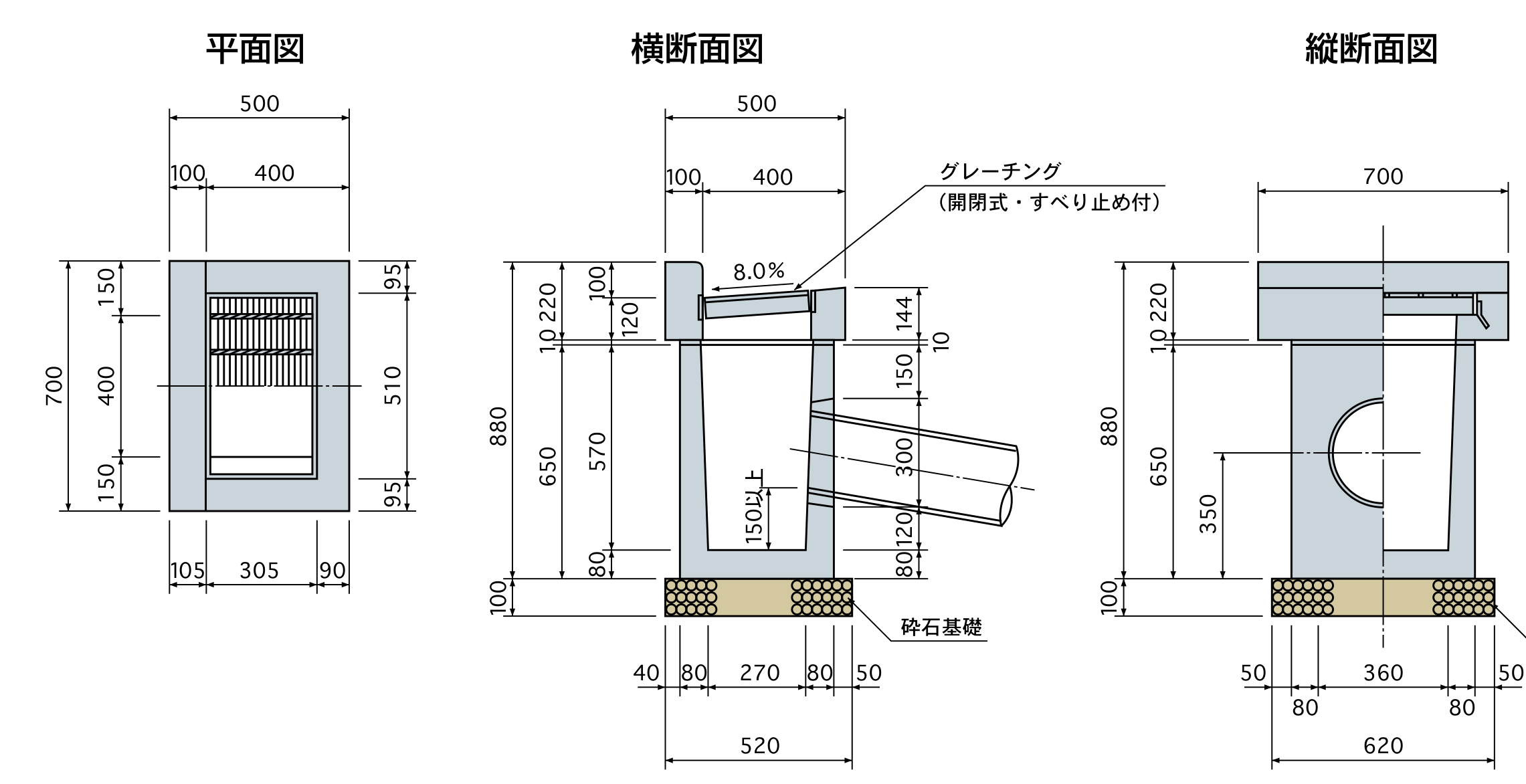

平面図・横断面図・縦断面図（単位：mm）。
単位：kg
| 種別 | 製品重量(kg) |
|---|---|
| L型 一般用 | 109 |
| L型 乗り入れ用 | 101 |
| 躯体 | 202 |
05規格・認定
- JIS A5372
JIS A5372 に準拠しています。
