JOINT BOX

joint BOXカルバート

小断面ボックスカルバート

T-25（車両荷重）

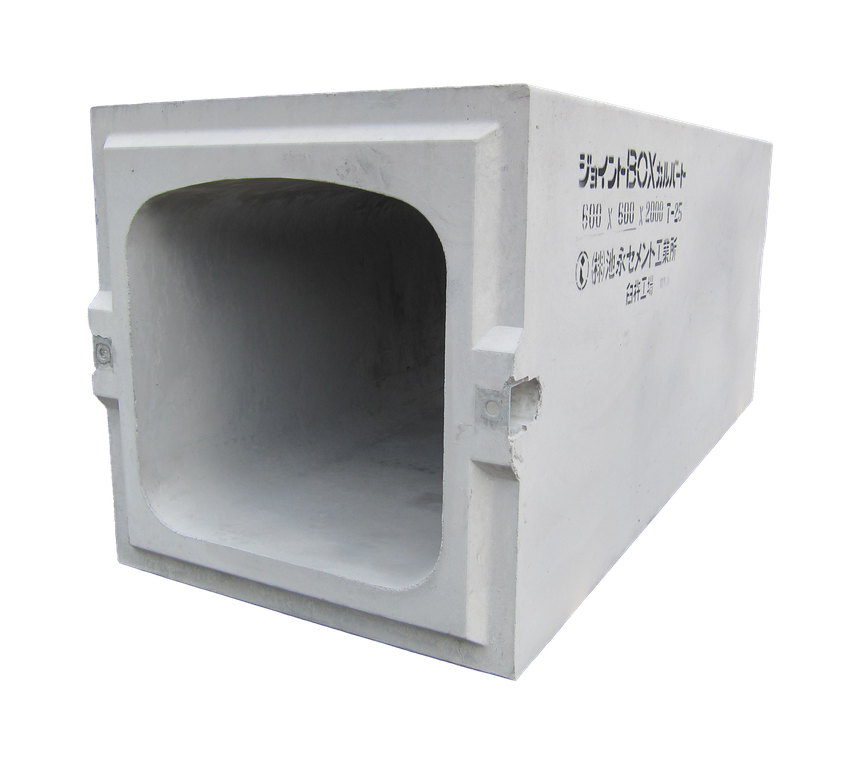

T-25対応、土被り0.5m〜3m。小断面のボックスカルバート。ジョイント締め付けによる防水性が特徴。

区分：ボックスカルバート　／　工種：排水・雨水・農業土木

01用途・使い分け

小断面の水路・暗渠に用います。ジョイント締め付け構造で高い防水性を確保します。
大断面が必要な通路・水路にはBOXカルバートをご検討ください。

02特徴

均一な品質、充分な耐久性が保障されています。
ジョイントを締めつけることにより、シール材が圧着され、防水効果が充分に発揮されます。

03寸法表単位：mm、製品重量：kg

正面図・側面図寸法図（記号は下の寸法表に対応） — 寸法図 — 正面図・側面図
記号 B・A・a・b・c・d・d'・r・R・L が下表の列に対応します。

単位：mm、製品重量：kg

寸法表（単位：mm、製品重量：kg）
名称	B	A	L	a	b	c	d	d'	r	R	製品重量
250	270/250	250	2,000	70/65	70	80	30	25	50	—	415
300	300	300	2,000	80	70	75	30	28	50	450	574
350	350	350	2,000	95	70	75	30	28	50	450	780
400	400	400	2,000	95	80	85	30	28	90	600	888
450	450	450	2,000	95	80	85	30	28	90	600	996
500	500	500	2,000	100	80	85	30	28	100	750	1,110
600A	600	600	2,000	120	100	105	30	28	100	900	1,610

※250は総合カタログ vol.1（59頁）の寸法表による規格です（最新カタログ vol.4 には載っていません）。B「270/250」・a「70/65」はカタログの表記どおりです。250の施工基礎寸法 e・f と基礎材数量はカタログに記載が無いため、ほかの規格と同じ決め方（e＝製品下端の外幅、f＝e＋200、基礎砕石＝f×厚さ0.15m、均しコンクリート＝f×0.10m、敷モルタル＝e×0.02m）で算出した値です。

04施工基礎寸法 e・f単位：mm

単位：mm

施工基礎寸法 e・f（単位：mm）
名称	e	f
250	410	610
300	450	650
350	500	700
400	570	770
450	620	820
500	670	870
600A	800	1,000

05基礎材数量表

1m当り。単位：基礎砕石・均しコンクリート・敷モルタルは㎥、均しコンクリート型枠は㎡

基礎材数量表（1m当り。単位：基礎砕石・均しコンクリート・敷モルタルは㎥、均しコンクリート型枠は㎡）
名称	基礎砕石	均しコンクリート	均しコンクリート型枠	敷モルタル
250	0.092	0.061	0.200	0.008
300	0.098	0.065	0.200	0.009
350	0.105	0.070	0.200	0.010
400	0.116	0.077	0.200	0.011
450	0.123	0.082	0.200	0.012
500	0.131	0.087	0.200	0.013
600A	0.150	0.100	0.200	0.016

※250 の施工基礎寸法 e・f と基礎材数量は、カタログに記載が無いため、ほかの規格と同じ算出方法で求めた値です。

06設計条件

荷重：土被り H=0.5〜3.0m／道路面荷重 T-25／衝撃係数 i=0.3。
単位重量：土砂 18kN/m³／鉄筋コンクリート 25kN/m³。
土の物性：静止土圧係数 0.5。
許容応力度：コンクリートの曲げ圧縮応力度 11.5N/mm²／コンクリートのせん断応力度 0.5N/mm²／鉄筋（SD30）の引張応力度 160N/mm²。
標準土被り（0.5〜3.0m）以外は別途計算します。

※設計条件は総合カタログ vol.1（60頁）によります。応力度は記号を付けずに名称で記載しています。

07joint BOXカルバート施工上の注意

製品を1cm程度浮かせる。2. ひきよせてボルトを締めつける。3. ボルトの締めつけは左右均等、又はシール材が圧着する程度。

08規格・認定

T-25（車両荷重）

車両荷重区分 T-25 に対応しています。
