CURB

歩車道境界ブロック

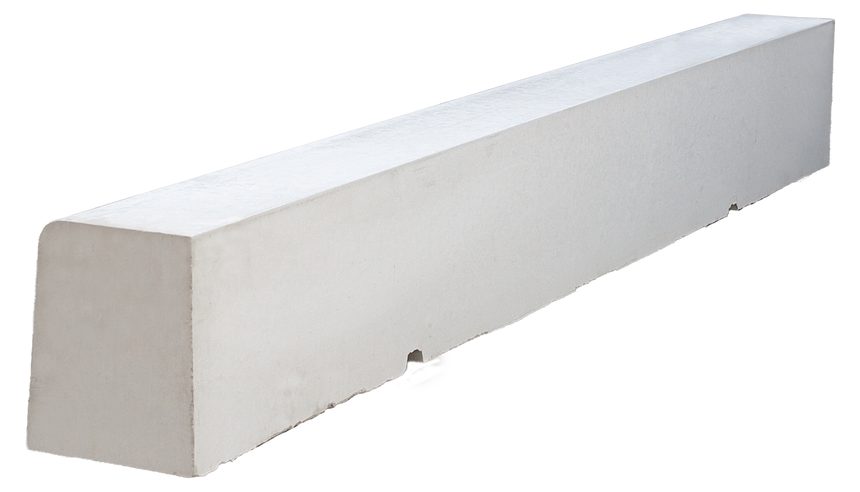

Name: 歩車道境界ブロック
Brand: 株式会社 池永セメント工業所

JIS A5371

JIS A5371準拠の歩道と車道を分ける境界ブロックです。基本型（片面・両面、呼びA/B/C）、横断部などの段差をすりつける切下げ型（片面R・両面R）、車両の乗り入れ部に使う乗入型があり、身障者対応の乗入身障者型も用意しています。

区分：縁石・境界　／　工種：道路全国選び分ける地先境界ブロック

01用途・使い分け

JIS A5371基本型寸法表（単位：mm、重量：kg）※重量はL=600/L=1990の2種

歩車道境界ブロック（JIS A5371）基本型寸法表（単位：mm、重量：kg）※重量はL=600/L=1990の2種
種類	呼び名	a	b	h	r	重量600(kg)	重量1990(kg)
片面歩車道境界ブロック	A	150	170	200	20	45	150
片面歩車道境界ブロック	B	180	205	250	30	70	235
片面歩車道境界ブロック	C	180	210	300	30	80	265
両面歩車道境界ブロック	A	150	190	200	20	45	150
両面歩車道境界ブロック	B	180	230	250	30	72	239

単位：mm、重量：kg

歩車道境界ブロック切下げ型片面R 寸法表（単位：mm、重量：kg）
型	ピース	a1	b1	h1	r1	a2	b2	h2	r2	a3	h3	L	製品重量(kg)
A(1本落し)	①	150	170	200	20	150	160	100	20	40	70	600	29
A(1本落し)	①	150	170	200	20	150	160	100	20	40	70	1250	72
B(3本落し)	①	180	205	250	30	180	200	200	30	—	—	600	62
B(3本落し)	②	180	200	200	30	180	195	150	30	—	—	600	47
B(3本落し)	③	180	195	150	30	180	190	100	30	40	70	600	31
C(4本落し)	①	180	210	300	30	180	205	250	30	—	—	600	74
C(4本落し)	②	180	205	250	30	180	200	200	30	—	—	600	62
C(4本落し)	③	180	200	200	30	180	195	150	30	—	—	600	47
C(4本落し)	④	180	195	150	30	180	190	100	30	40	70	600	31

単位：mm、重量：kg

歩車道境界ブロック切下げ型両面R 寸法表（単位：mm、重量：kg）
型	種別	a1	b1	h1	r1	a2	b2	h2	r2	a3	h3	L	製品重量(kg)
A	乗入身障者	150	190	200	20	150	160	100	20	40	70	600	34
B	乗入身障者	180	230	250	30	180	190	100	30	40	70	600	53

単位：mm、重量：kg

歩車道境界ブロック乗入型寸法表（単位：mm、重量：kg）
型	ピース	a	b	h	r	a1	h1	L	製品重量(kg)
A	①	150	160	100	20	—	—	600	21
A	②	150	160	100	20	40	70	600	19
B	①	180	190	100	30	—	—	600	25
B	②	180	190	100	30	40	70	600	22

JIS A5371 に準拠しています。
