BENCH FLUME

ベンチフリューム

Name: ベンチフリューム
Brand: 株式会社 池永セメント工業所

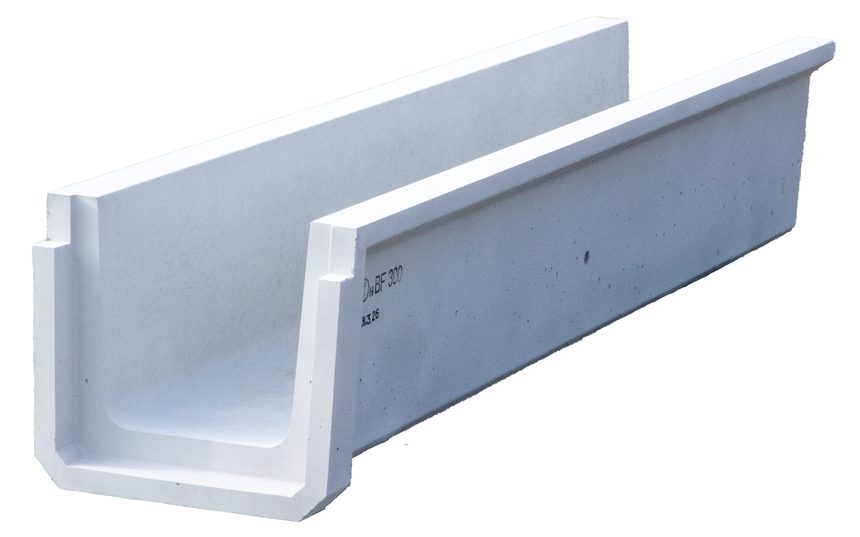

ソケット付き農業用水路

ソケット付きの農業用水路（ベンチフリューム）です。呼び200〜600、本体長さL=1000・蓋L=500。本体は正面のソケット形状で接続性に優れます。付属として分岐点BOX（圃場整備用桝・650型/800型）・調水桝（3型/4型/4-2型/7型）も用意しています。

区分：水路　／　工種：農業土木全国

01用途・使い分け

ソケット付き農業用水路本体寸法表（単位：mm、重量：kg）L=1000

ベンチフリューム（ソケット付き農業用水路）本体寸法表（単位：mm、重量：kg）L=1000
呼び名	A	a	b	c	d	d1	d2	d3	d4	e	e1	f	f1	g	i	j	k	m	n	r	L	製品重量(kg)
200	334	200	170	200	30	37	33	4	30	35	38	25	25	205	50	75	37	52	40	30	1000	59
250	384	250	215	250	30	37	33	4	30	35	38	30	25	250	50	75	37	57	40	30	1000	73
300	434	300	260	300	30	37	33	4	30	40	43	30	30	300	50	75	37	62	40	40	1000	93
350	494	350	300	350	35	37	38	4	30	45	48	35	30	345	50	75	37	68	40	50	1000	127
400	554	400	345	400	40	37	43	4	30	50	53	40	30	395	50	80	37	73	40	50	1000	145
450	604	450	390	450	40	37	43	4	30	50	53	40	30	440	50	80	37	73	40	50	1000	178
500	674	500	435	500	45	42	48	4	35	55	58	45	30	490	50	80	42	78	40	60	1000	217
600	774	600	520	600	45	42	48	4	35	60	63	50	30	580	50	80	42	82	40	60	1000	273

単位：mm、重量：kgL=500

ベンチフリューム蓋寸法表（単位：mm、重量：kg）L=500
呼び名	b	b1	t	t1	t2	L	製品重量(kg)
200	334	72	100	90	10	500	36
250	384	77	100	90	10	500	43
300	434	77	100	90	10	500	47
350	494	82	110	100	10	500	64
400	554	87	110	100	10	500	70
450	604	87	120	110	10	500	81
500	674	97	120	110	10	500	91
600	774	97	150	140	10	500	135

圃場整備用桝主要寸法 ※規格寸法表なし・図面参照

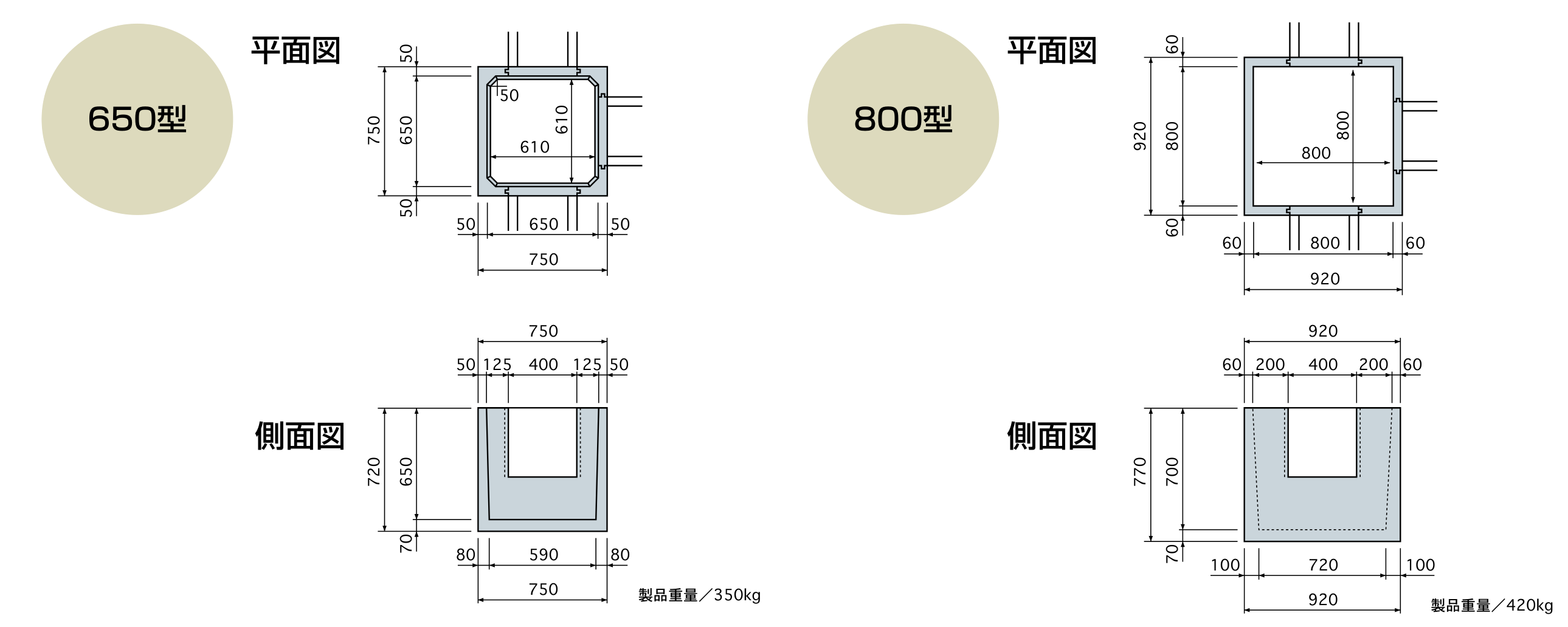

分岐点BOX（圃場整備用桝）主要寸法 ※規格寸法表なし・図面参照
型	外形(W×D)	内空(W×D)	全高H	製品重量(kg)
650型	750×750	610×610	720	350
800型	920×920	800×800	770	420

※規格寸法表なし・図面参照。適用管径Φ150カナパイプ

調水桝主要寸法 ※規格寸法表なし・図面参照。適用管径Φ150カナパイプ
型	外形(W×D)	全高H	適用管径	製品重量(kg)
3型	380×230	640	Φ150	47
4型	380×230	640	Φ150	50
4-2型	400×230	740	Φ150	58
7型	680(下底)×500(上部)	680	Φ150	75
