APRON

エプロンブロック

長尺L形側溝

道路の路肩・歩車道境界に設置する長尺のL形側溝です。歩車道境界ブロックと街渠エプロンを一体化しており、路肩部分もプレキャスト化できます。直・切下げ、片面R・両面R、乗入れ、F型組合せなどの形状があり、グレーチング付集水桝やエプロン集水桝も組み合わせられます。

区分：側溝　／　工種：道路・排水・雨水全国

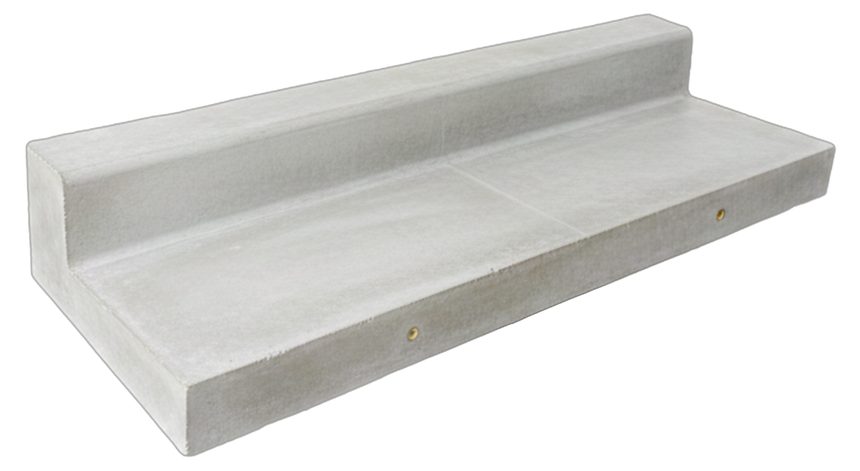

エプロンブロック 製品写真

01用途・使い分け

02エプロンブロック（長尺L形側溝）本体 寸法表単位：mm、重量：kg

エプロンブロック 各タイプ 断面図・側面図 寸法図（記号は下の寸法表に対応）
寸法図 — エプロンブロック 各タイプ 断面図・側面図
記号 a・b・c・H・h・ℓ が下表の列に対応します。
長尺L形側溝本体 寸法表（単位：mm、重量：kg）
エプロンブロック（長尺L形側溝）本体 寸法表（単位：mm、重量：kg）
呼び名abcHhℓ製品重量(kg)
片面B型1802007003202002,000615
片面B型 切下げ1,2001802007003202001,200294
片面B型 切下げ1,8001802007003202001,800489
両面B型1802257253202002,000610
両面B型 切下げ600180225725320200600189
両面B型 切下げ1,2001802257253202001,200329
乗入れ600——700——600140
乗入れ1,000——700——1,000234
F型組合せ2,000——755——2,000408
F型組合せ1,000——755——1,000204

03エプロングレーチング付集水桝 寸法表※集水孔付もあり単位：mm、重量：kg

エプロングレーチング付集水桝 断面図・平面図（片面・両面） 寸法図（記号は下の寸法表に対応）
寸法図 — エプロングレーチング付集水桝 断面図・平面図（片面・両面）
記号 a・b・c・h・H・i・j が下表の列に対応します。
単位：mm、重量：kg※集水孔付もあり
エプロングレーチング付集水桝 寸法表（単位：mm、重量：kg）※集水孔付もあり
呼び名abcHhij製品重量(kg)
片面B型グレーチング付1802007003202006090245
両面B型グレーチング付1802257253202006090252
乗入型グレーチング付200200700170506090175
F型組合せグレーチング付——75560—6090142

04エプロン集水桝 寸法表※a/a'/b/b'/cは共通、hで重量が変化単位：mm、重量：kg

エプロン集水桝 断面図・平面図 寸法図（記号は下の寸法表に対応）
寸法図 — エプロン集水桝 断面図・平面図
記号 a・a'・b・b'・c・h が下表の列に対応します。
単位：mm、重量：kg※a/a'/b/b'/cは共通、hで重量が変化
エプロン集水桝 寸法表（単位：mm、重量：kg）※a/a'/b/b'/cは共通、hで重量が変化
呼び名aa'bb'ch製品重量(kg)
エプロン集水桝5004004503505040083
エプロン集水桝50040045035050550114
エプロン集水桝50040045035050850177
エプロン集水桝500400450350501,050218
